Re: Alyonka Workshop

img/bw Интересно, почему. Даже в книге про СЗ сказано, что вилка паяется латунью. Вроде не только корона, но и дропы ейные. Так и где-то в буржуйских источниках тоже такое попадалось. Допустим, те и те склонны к экономии — народных либо собственных средств. Но версия экономии на рамах такого уровня не очень лепится. Какое-то ещё соображение должно быть.
И ведь не боятся за концы трубок...

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**Євгеній76** · 26-03-2024 11:47:48

Євгеній76
Moderator
Неактивен

Откуда: Рівне
На форуме с 06-03-2017
Сообщений: 13 505

Re: Alyonka Workshop

kisa, теж ніколи не знаходив цьому пояснення.
Можливо щось з вібронавантаженістю повязано.

Я рухаюсь, значить я існую!

**atepernetuzh** · 29-03-2024 20:26:21

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 266

Re: Alyonka Workshop

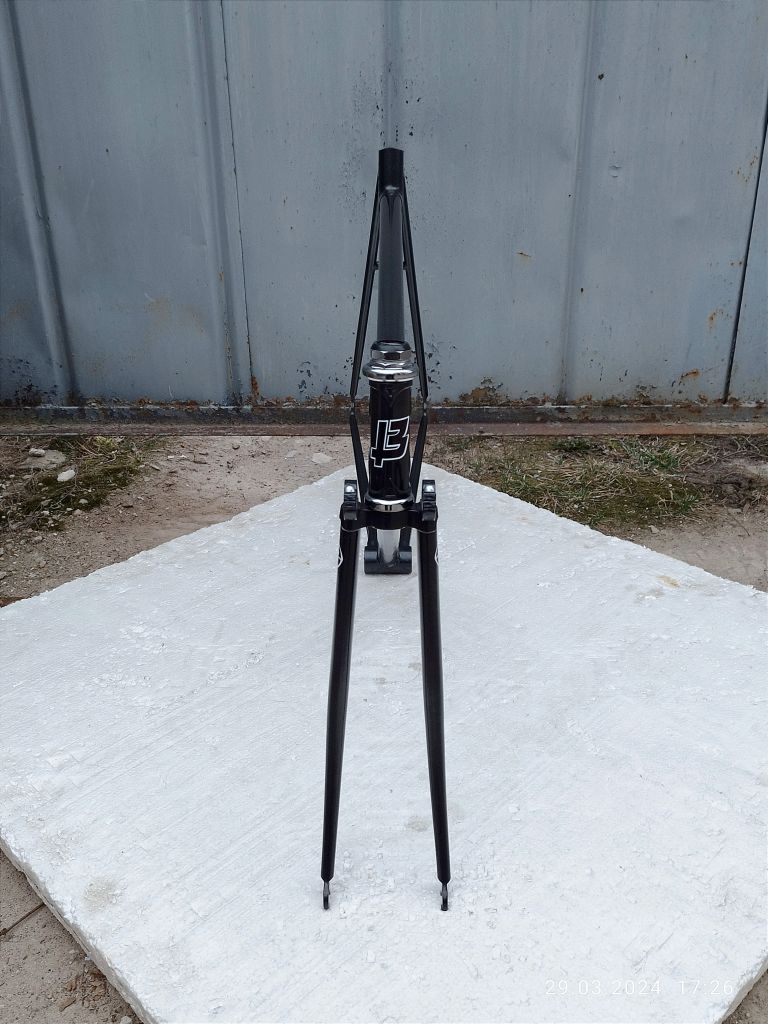

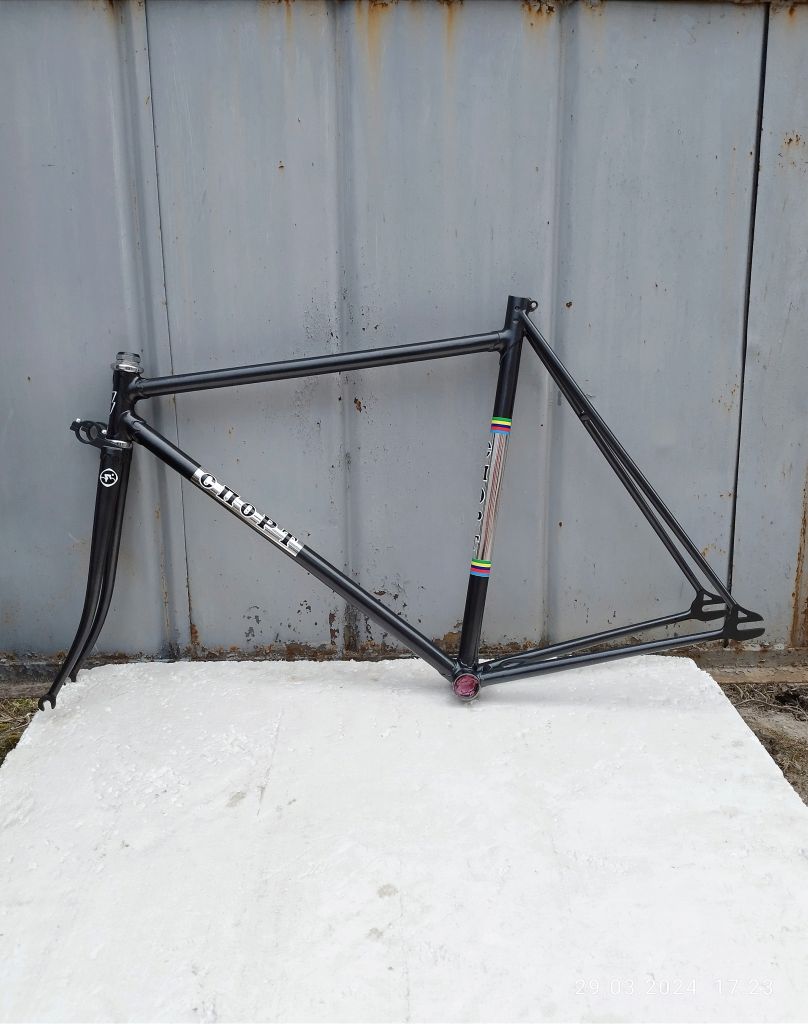

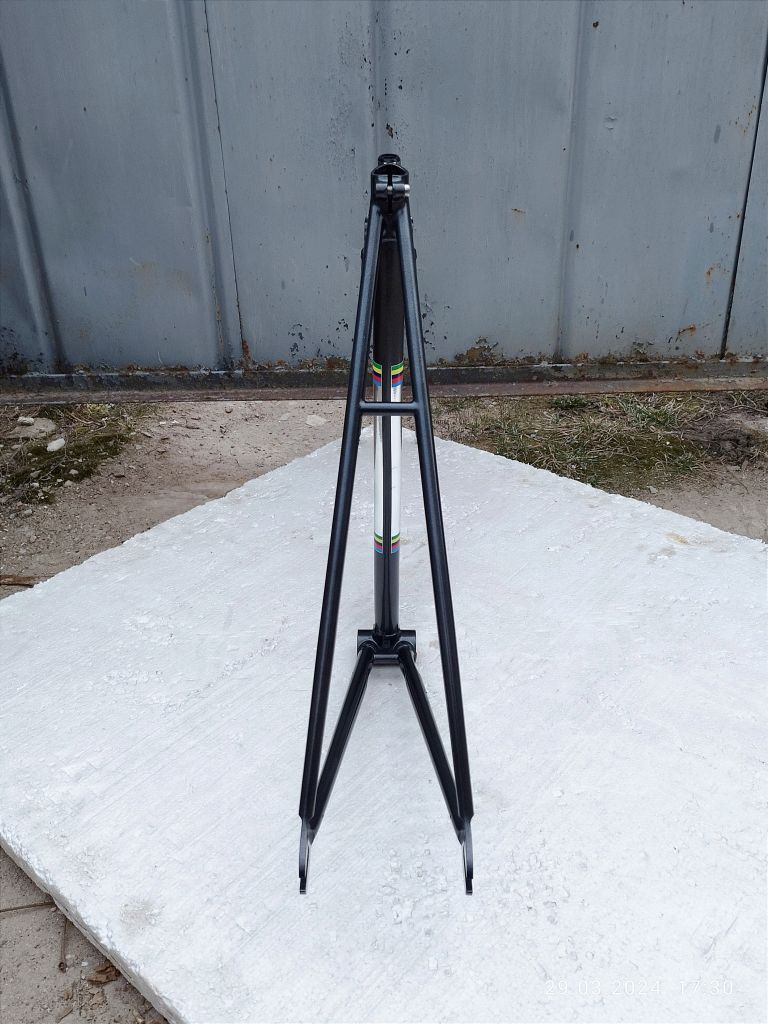

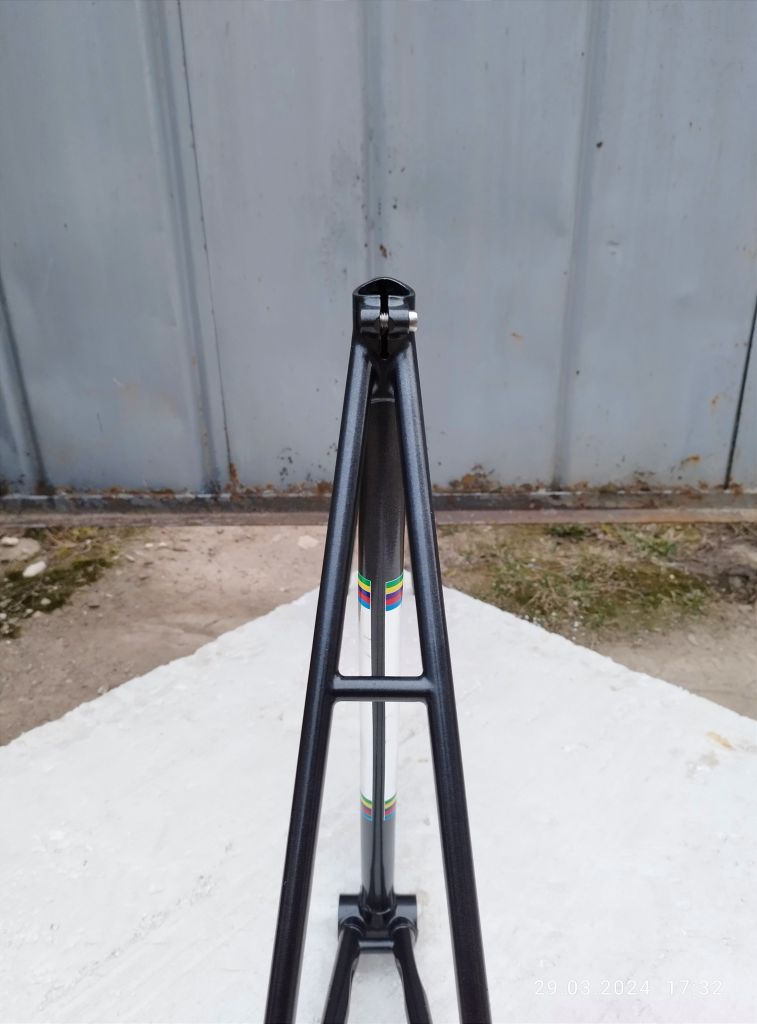

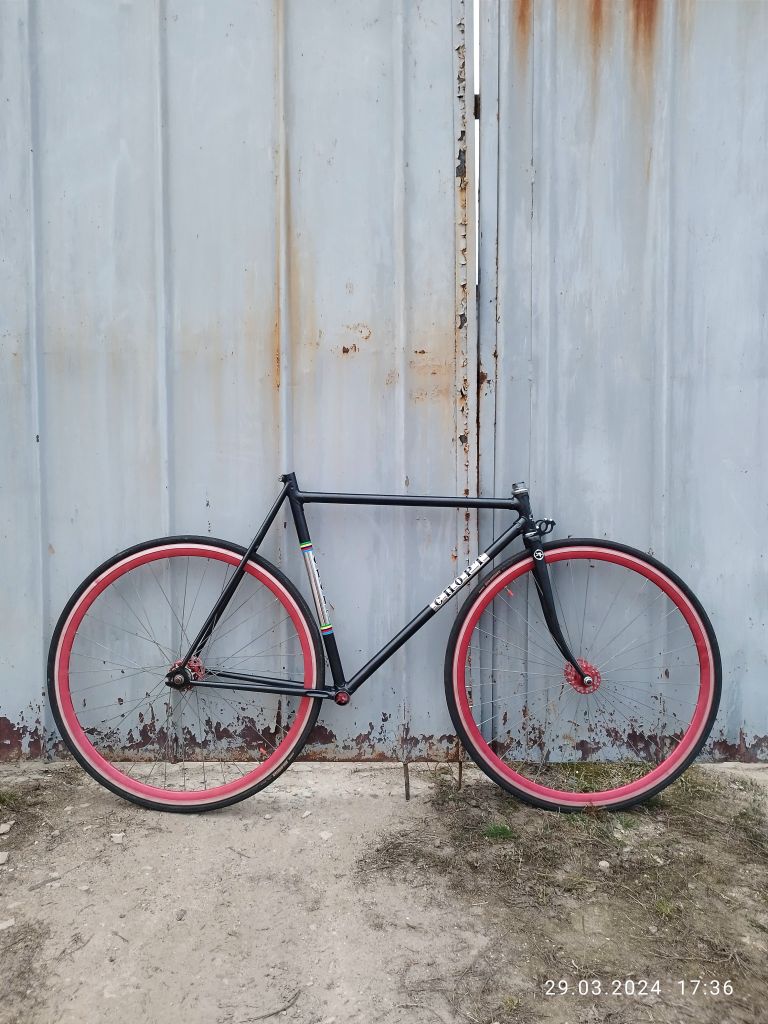

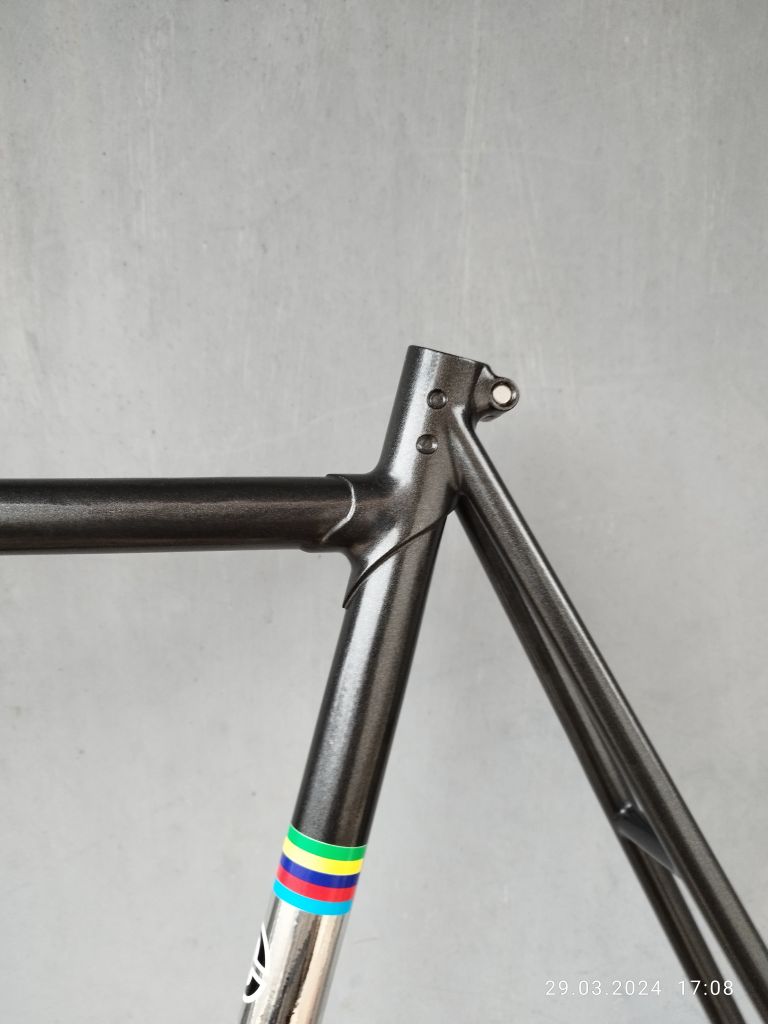

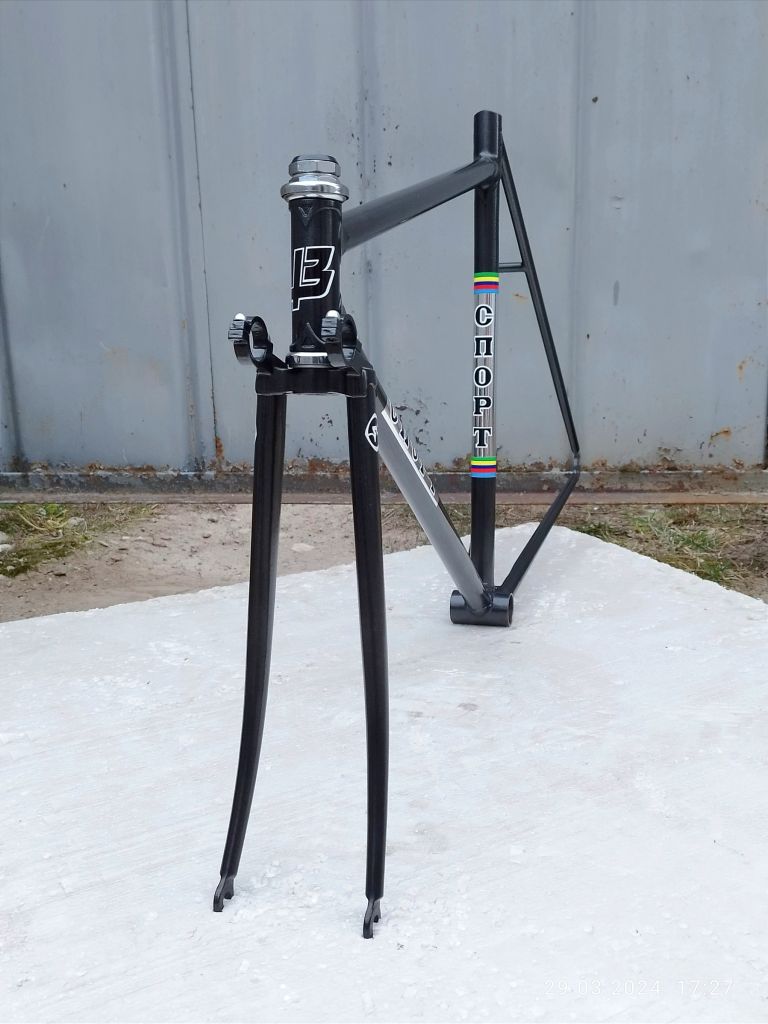

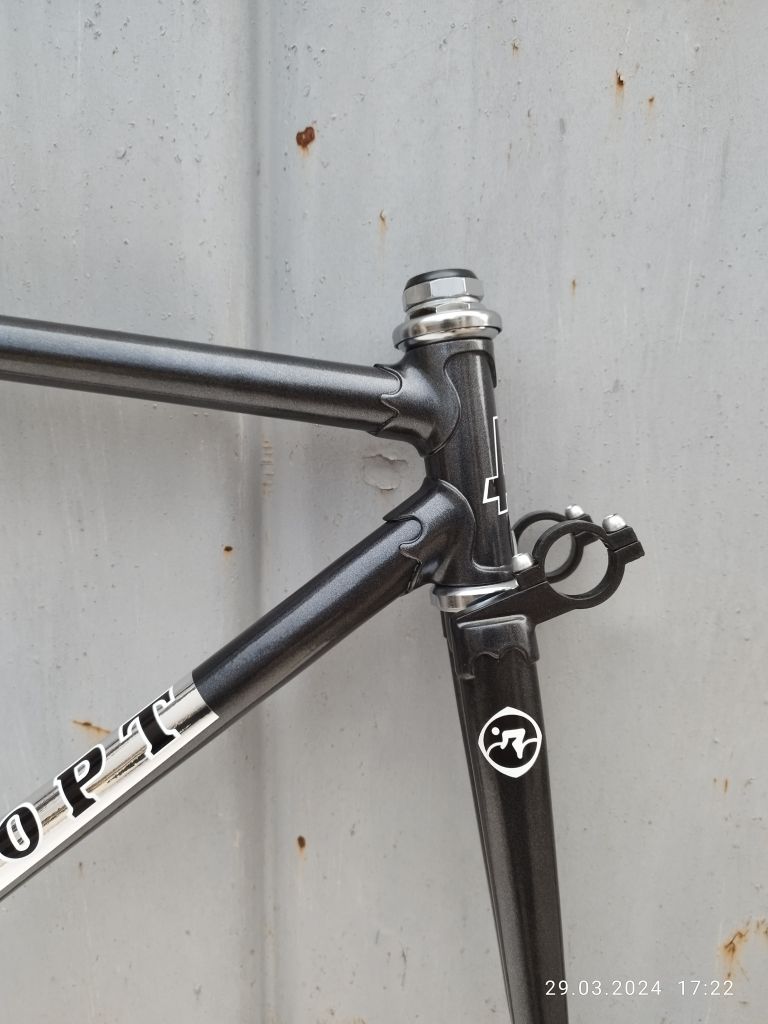

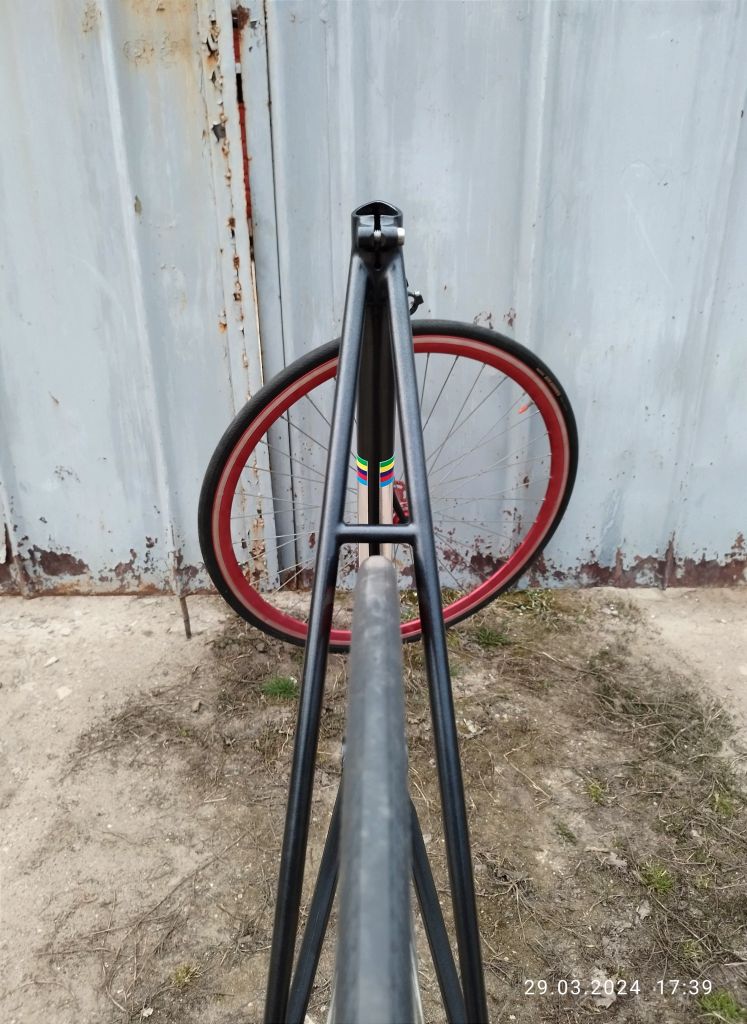

Забрал рамку после порошка, наклеил деколи, собрал фреймсетик.

**kisa** · 29-03-2024 20:33:54

kisa
Старожил
На форуме

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 56 071

Re: Alyonka Workshop

atepernetuzh пишет:

наклеил деколи

img/lupa Падделко!!! img/bm img/bj

img/bb Вкусненькая получилась img/rolleyes

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**atepernetuzh** · 29-03-2024 20:47:32

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 266

Re: Alyonka Workshop

kisa, : ) спасибо

Добавлено: 29-03-2024 21:50:46

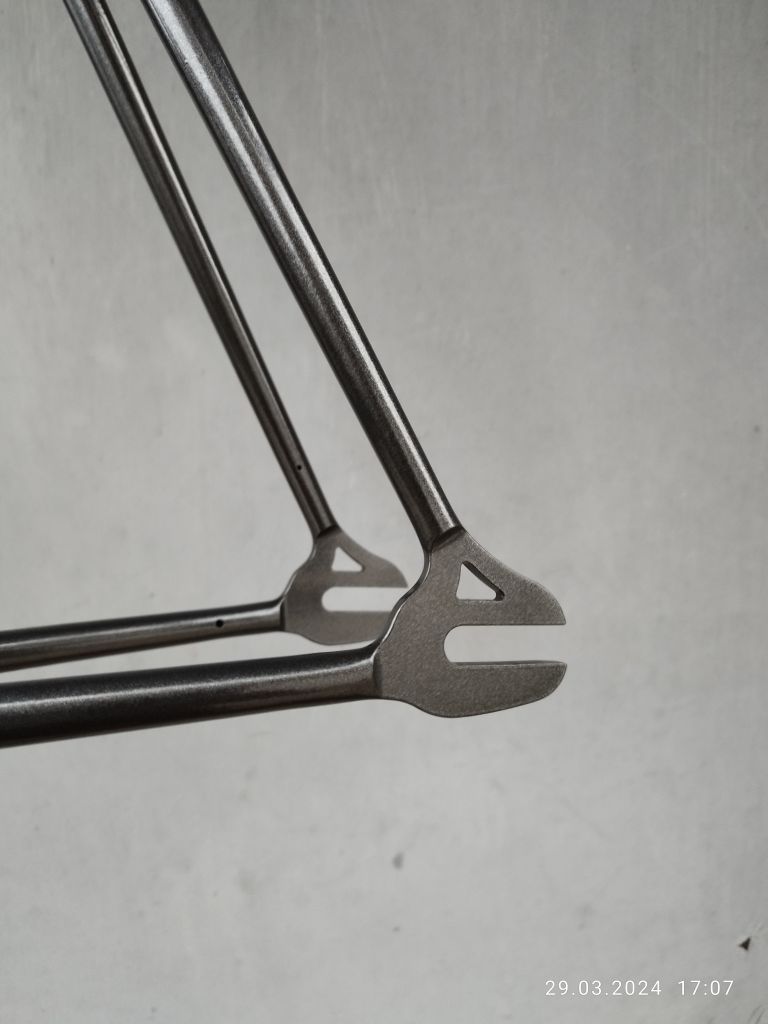

И в этой раме верхние перья нет, а нижние явно не из ст20. Пружинили сильно когда рихтовал и искры пускали когда резал шарошкой. (Первый раз такие попались в моей практике)

**atepernetuzh** · 01-04-2024 19:15:00

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 266

Re: Alyonka Workshop

Сделал ещё одну вилочку. По просьбам трудящихся, покрышка-23 мм, зазор-3 мм. Rake-28 мм.

Добавлено: 01-04-2024 21:16:41

**atepernetuzh** · 14-04-2024 19:44:50

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 266

Re: Alyonka Workshop

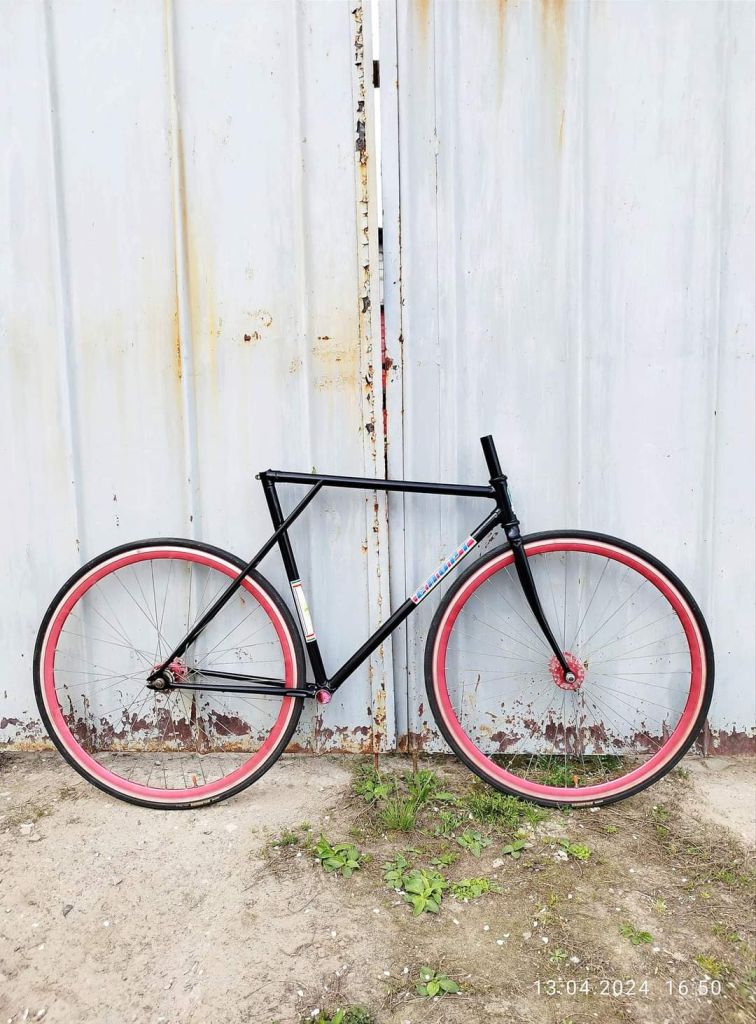

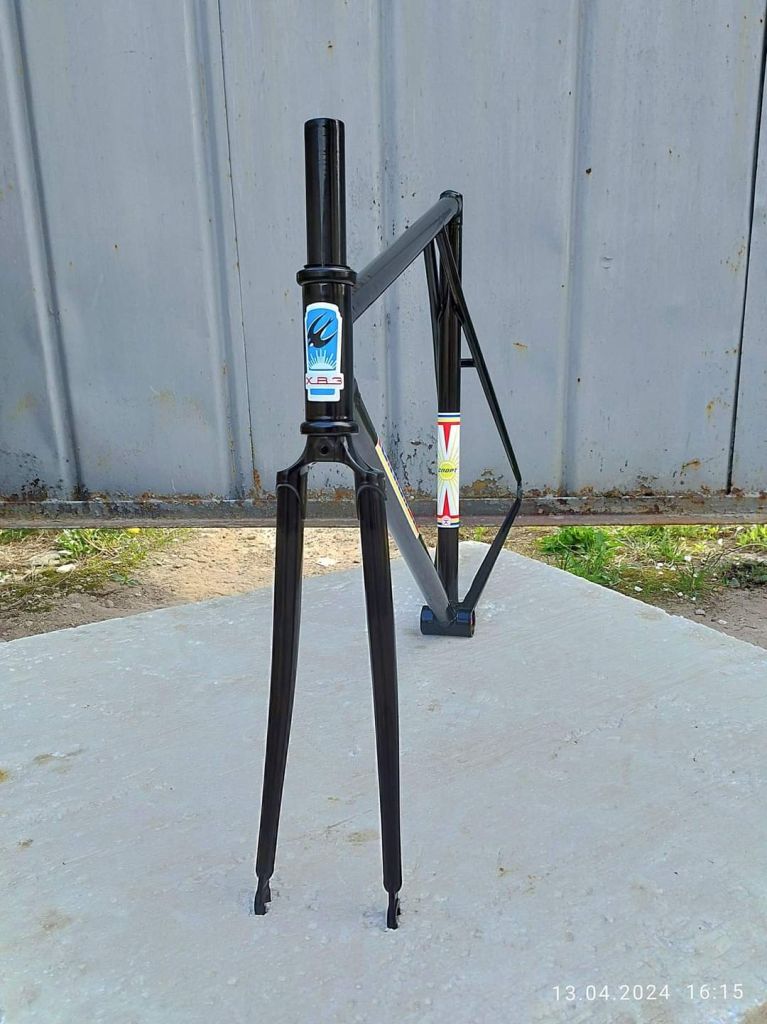

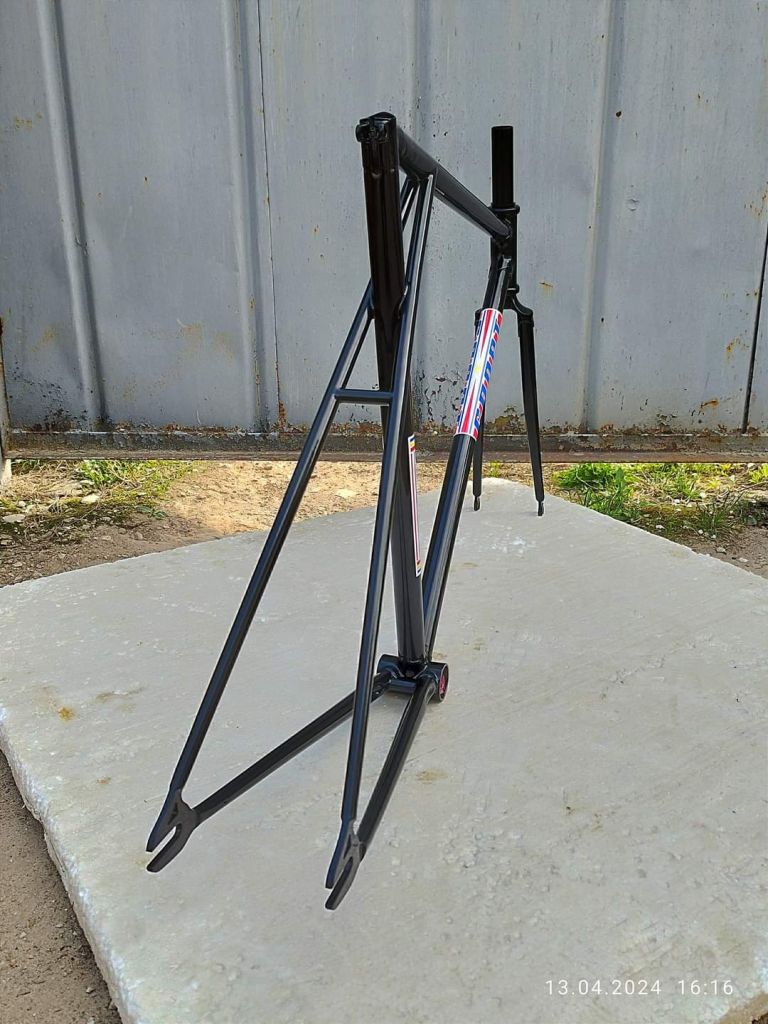

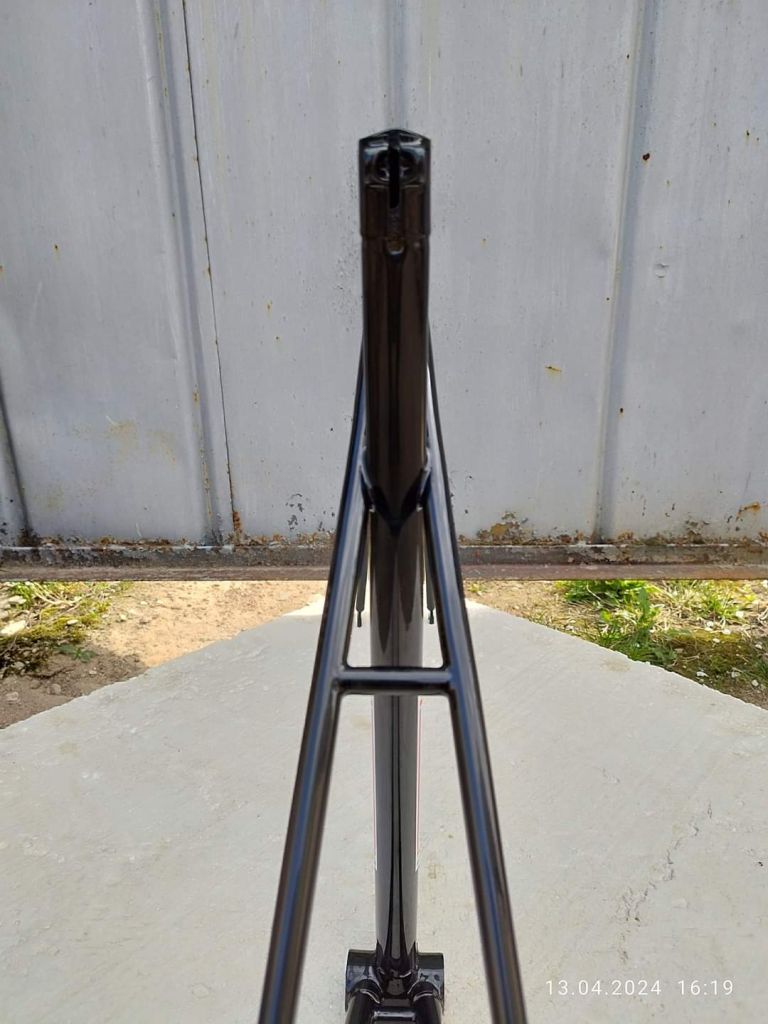

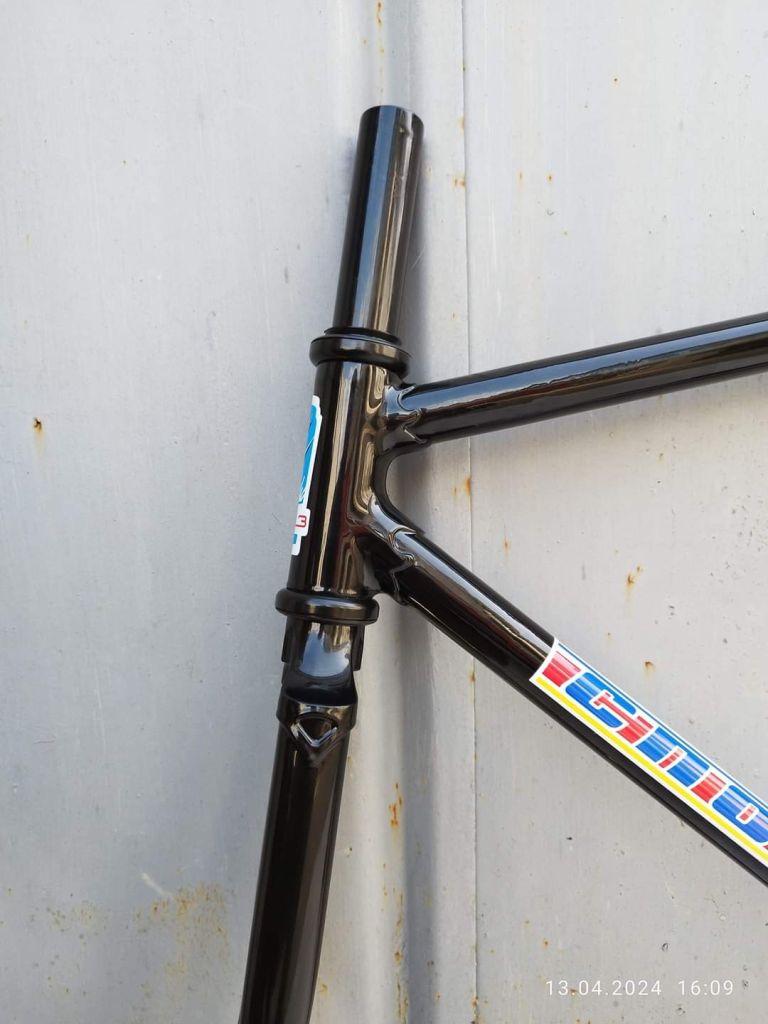

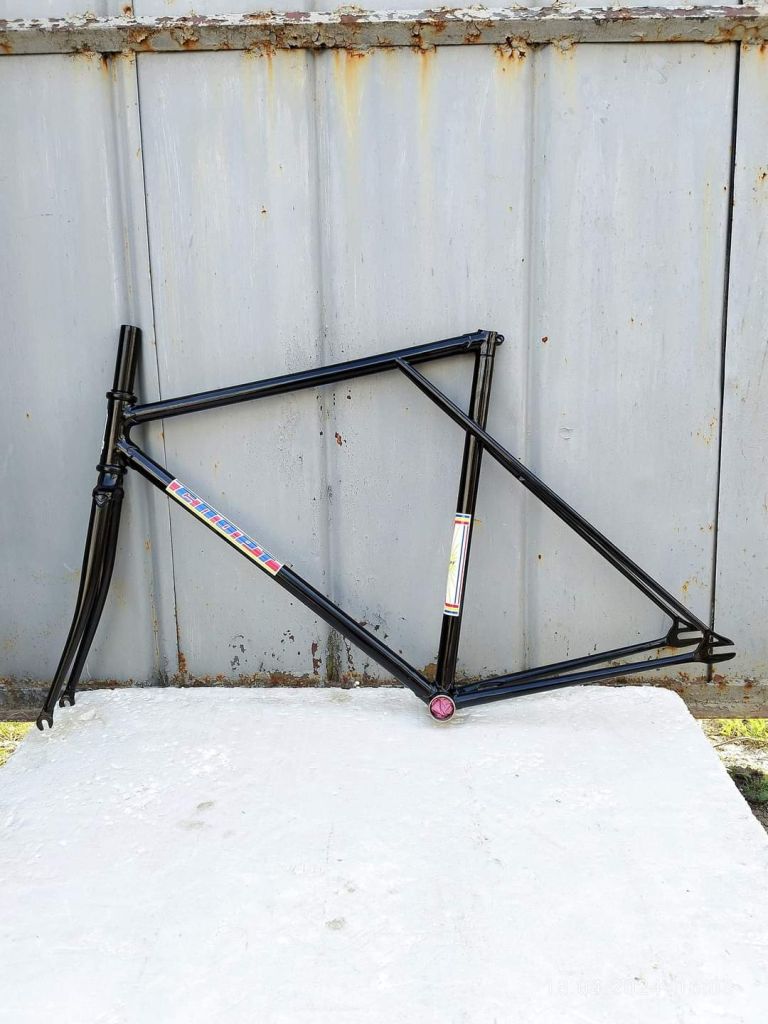

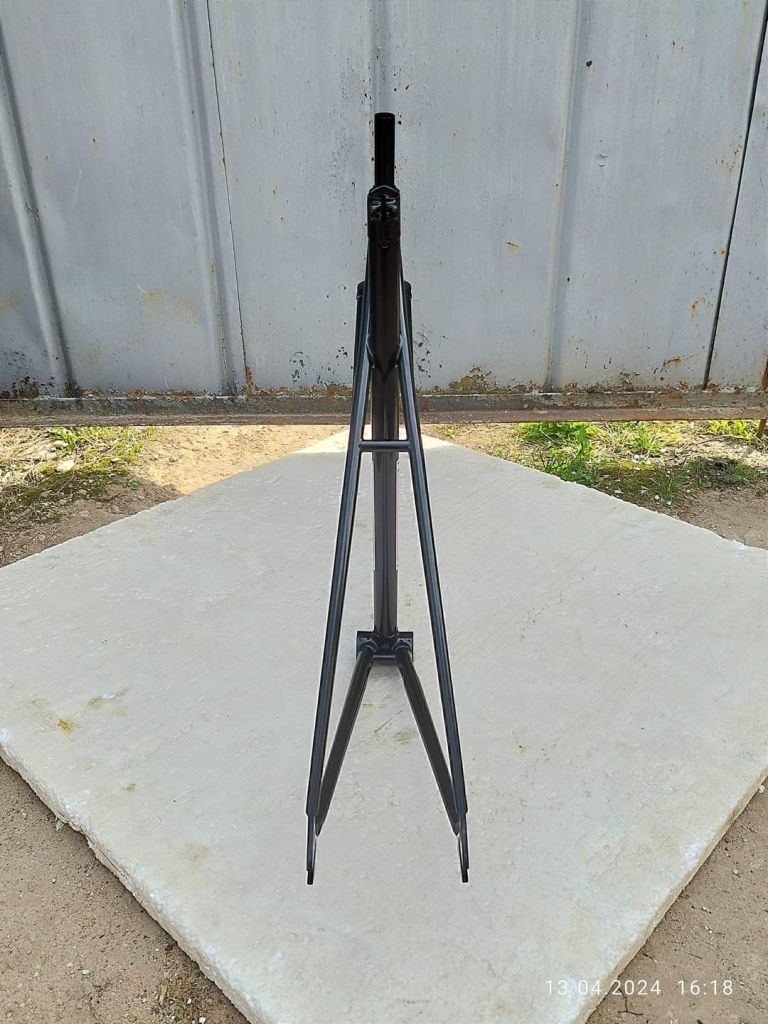

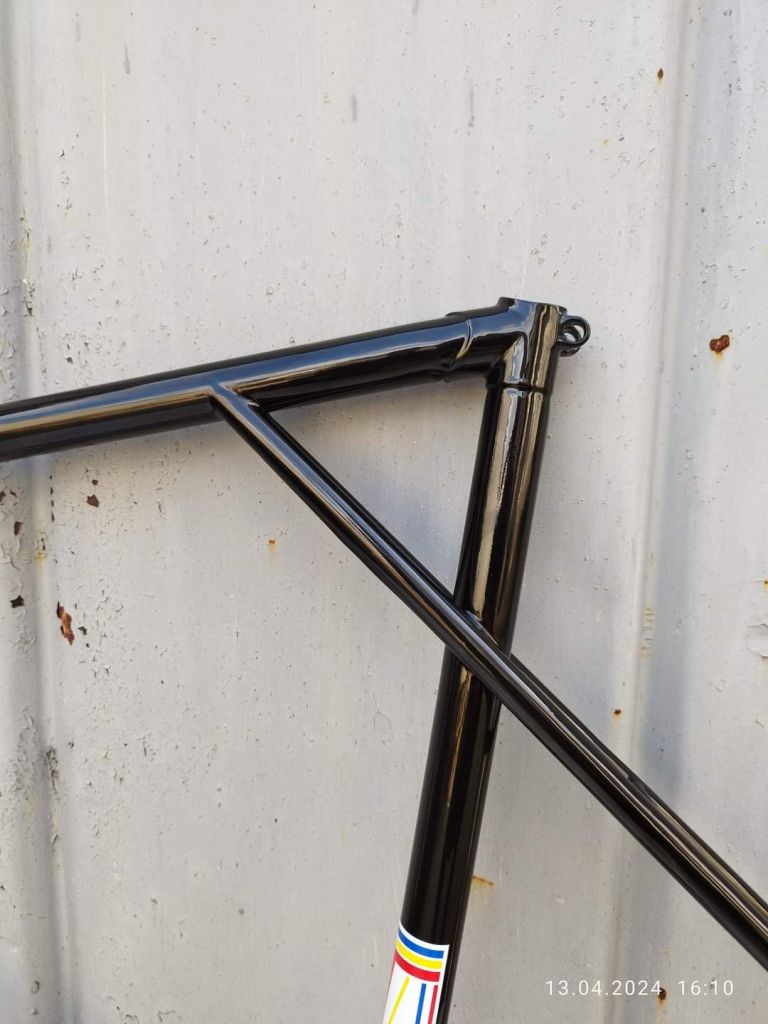

Приобрёл недавно стальную вилочку со штоком 1 1/8, немного поработал над ней ( поправил гео и изменил дропы) и собрал фреймсетик после покраски

**atepernetuzh** · 22-06-2024 16:02:43

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 266

Re: Alyonka Workshop

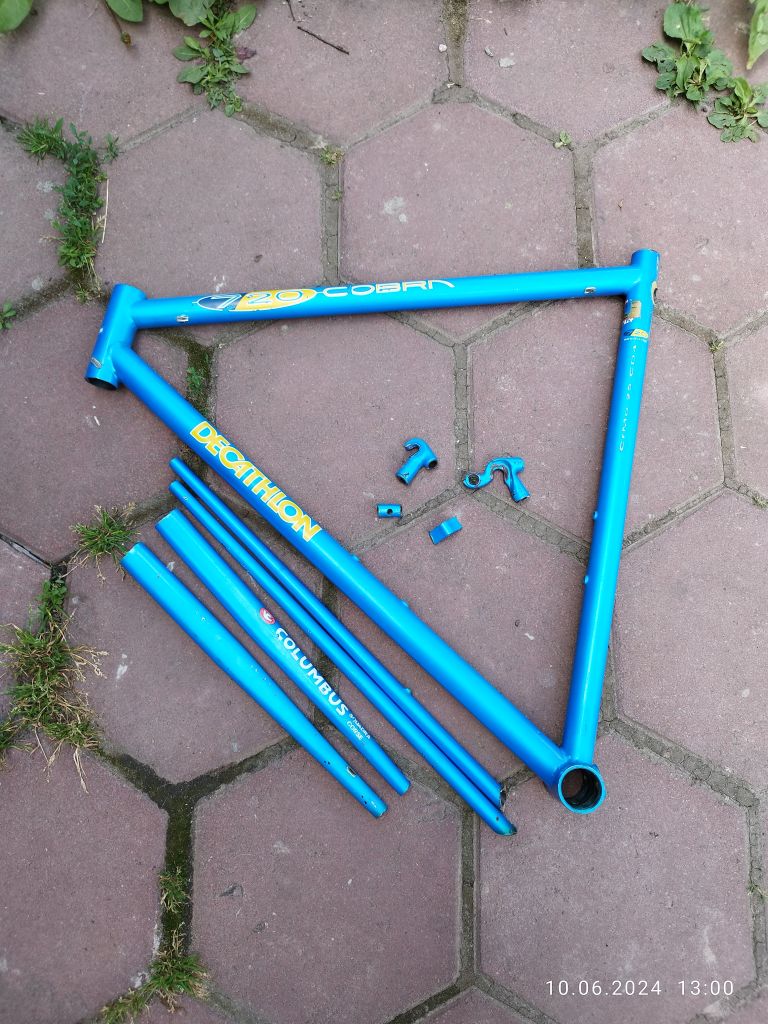

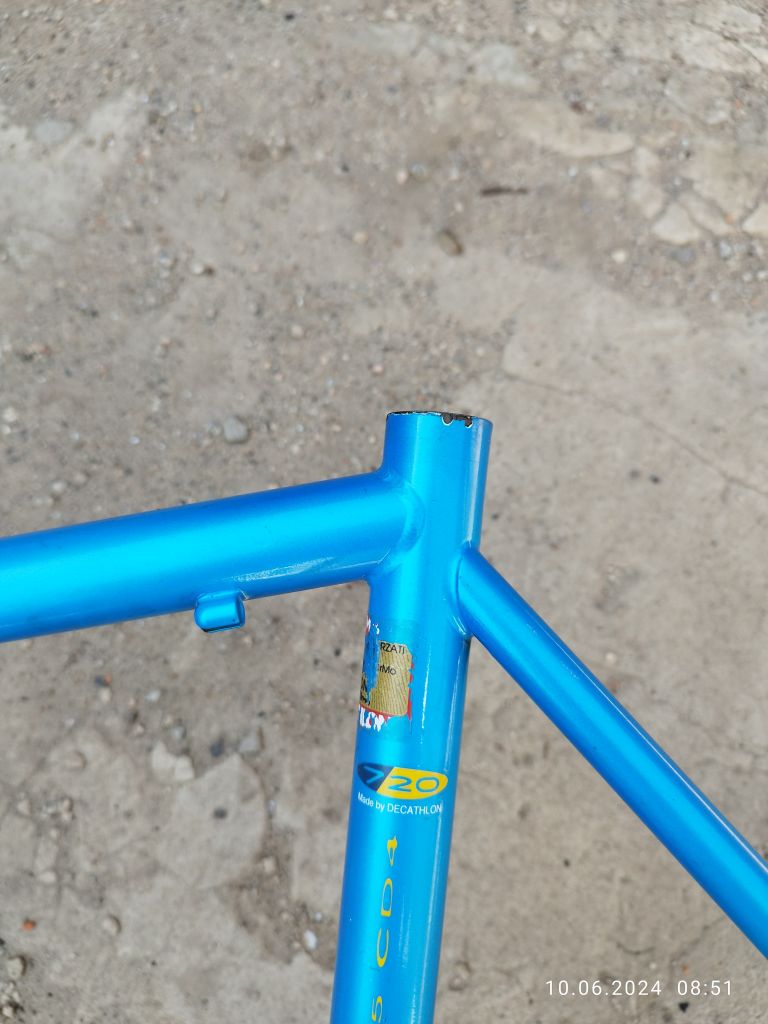

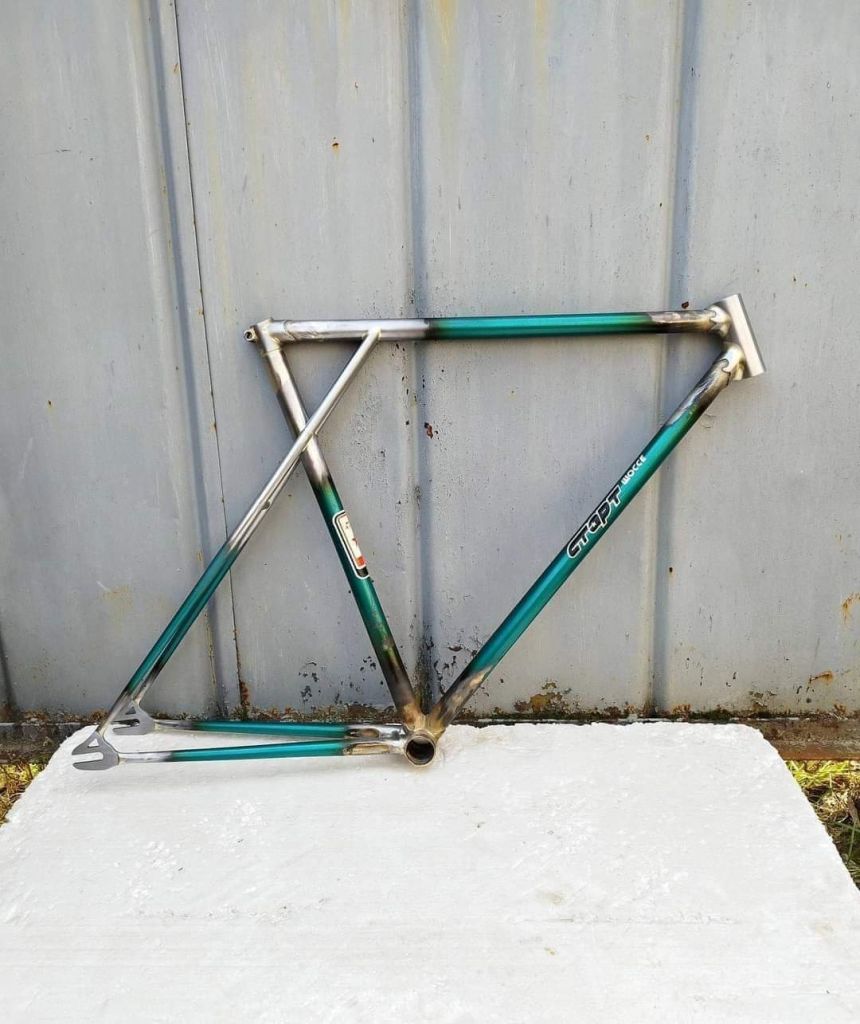

Здравствуйте, коллеги. Хочу показать одну из своих крайних работ по перепайке шоссейной рамы в трековую. Приобрёл я как-то недавно неплохой шоссейный фреймсетик полностью весь на трубах Columbus Thron. Основной треугольник был собран на сварке, дропы и верхние стойки припаяны. Как бы жалко было резать, но какой-то нехороший человек зажимал гораздо меньший подседел, чем положенный 27.2 (трещины не было, но надо было что-то делать) и запаять пару вмятин. Поэтому

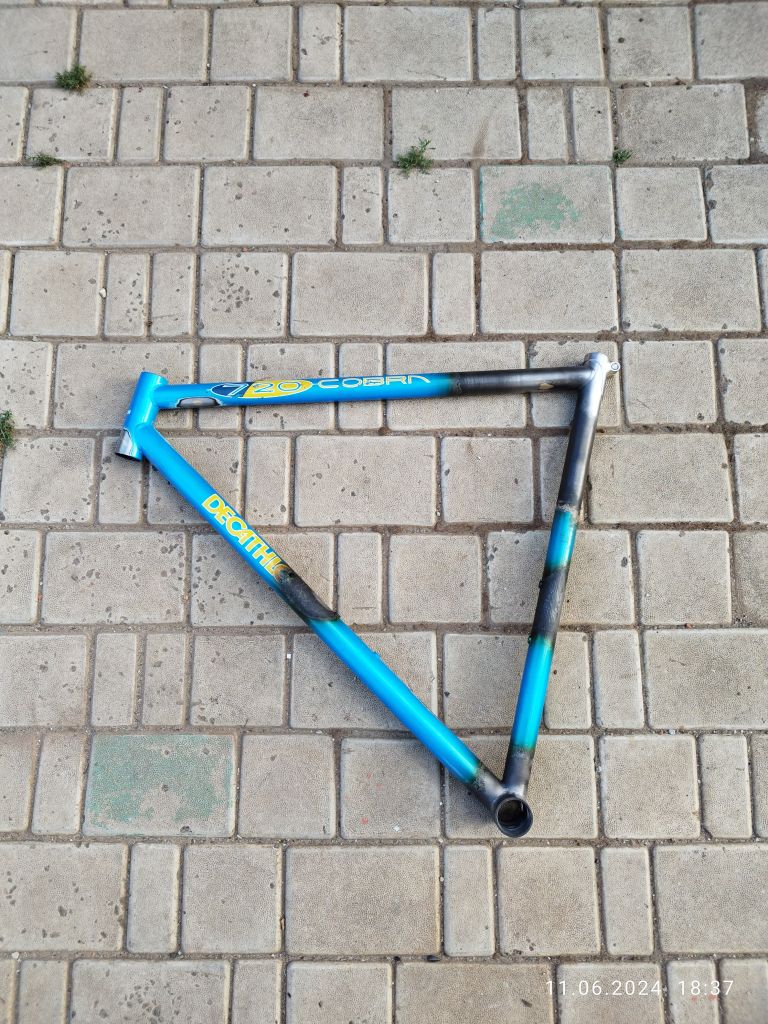

Решил резать. Так как буду поднимать каретку, то увеличатся углы рулевой и подседельной поэтому вилка будет другая.

Добавлено: 22-06-2024 18:04:13

Кстати был провис каретки 64 мм, будет 50. И угол рулевого стакана станет 75⁰

**kisa** · 22-06-2024 16:09:36

kisa
Старожил
На форуме

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 56 071

Re: Alyonka Workshop

atepernetuzh пишет:

65⁰.

img/ai Смело
upd: А, очепятка img/ag

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**atepernetuzh** · 22-06-2024 16:12:36

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 266

Re: Alyonka Workshop

Поэтому сделал сначала вилочку. За донора взял итальянскую Atala. У вилки был уменьшен вылет до 31 мм (кажется), укорочены ноги, перепаяны дропауты. Извините, фоток вилки не делал. Рама была очищена от бонок, поправлена подседельная труба в районе зажима.

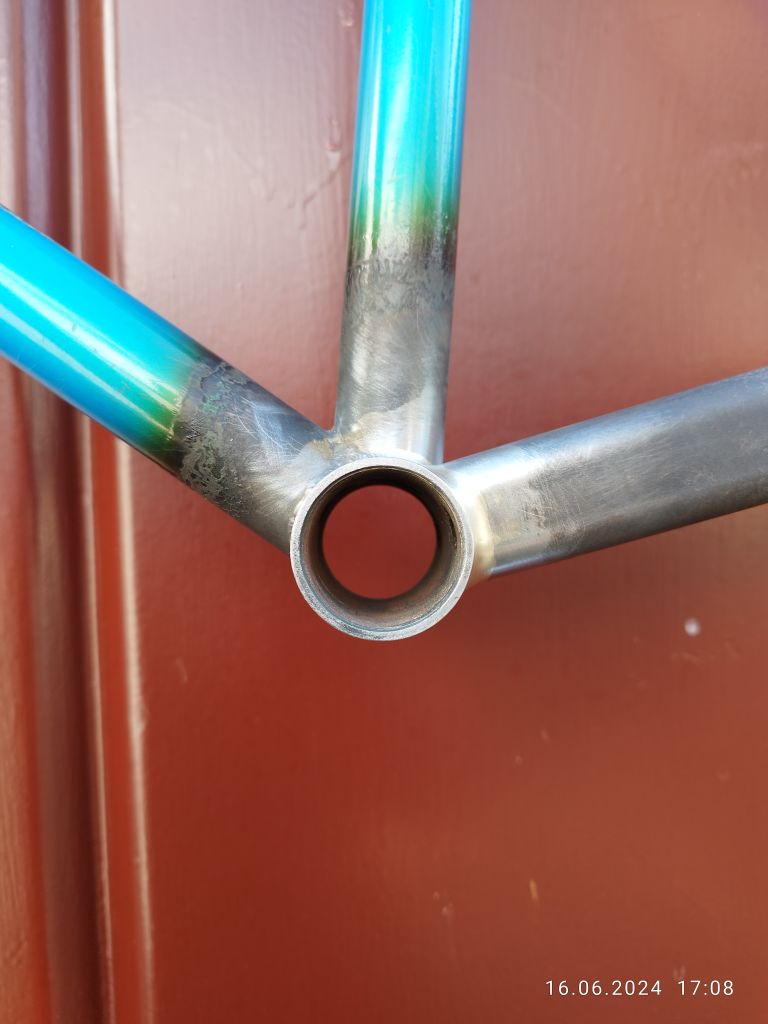

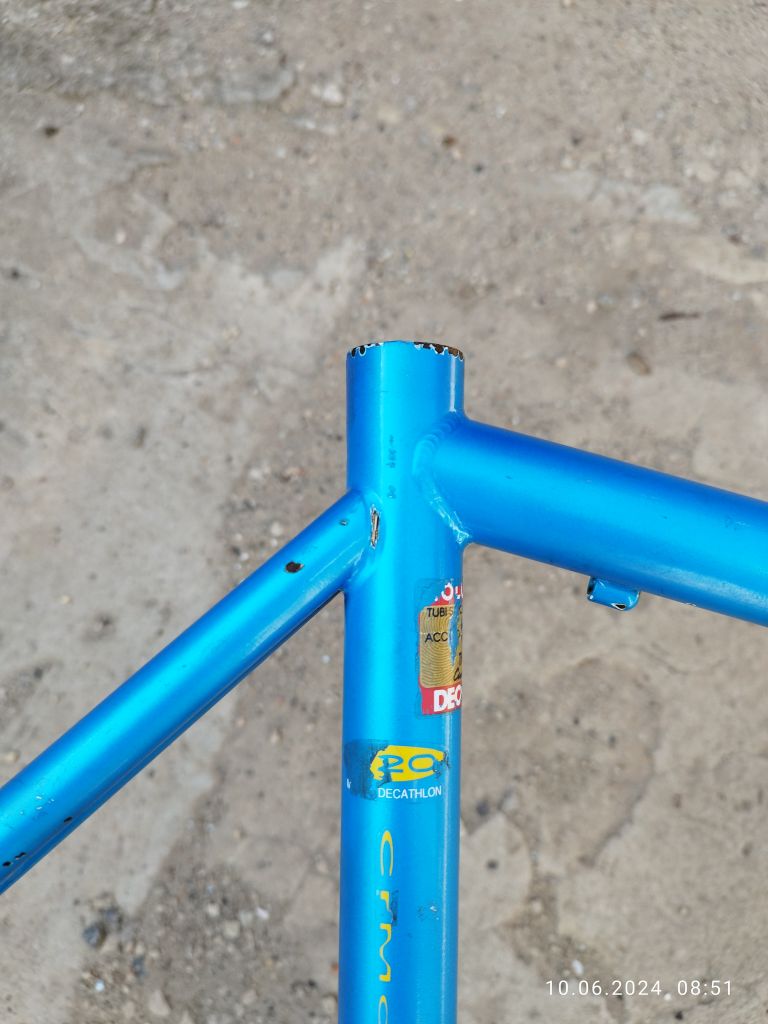

На фото видна подрезка металла стакана каретки при сварке. И подседел 27.2 все равно не лез, а 26.8 болтается. Внутри подседельной трубы ощущается пальцами её деформация от сварки. Поэтому остановимся на 27.0.

Добавлено: 22-06-2024 18:13:10

kisa, 75⁰

Добавлено: 22-06-2024 18:15:54

Кстати, примыкание задних стоек к подседельной выполнено хреново и это видно даже после пайки и покраски, выполненной изготовителем.

**atepernetuzh** · 22-06-2024 16:26:50

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 266

Re: Alyonka Workshop

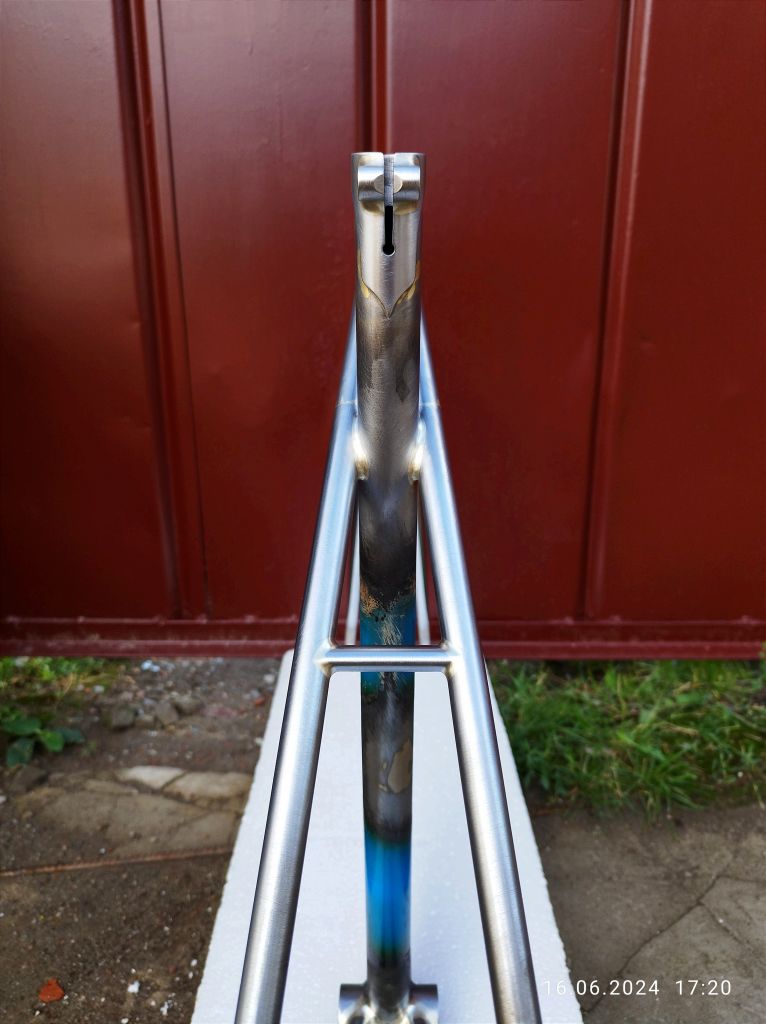

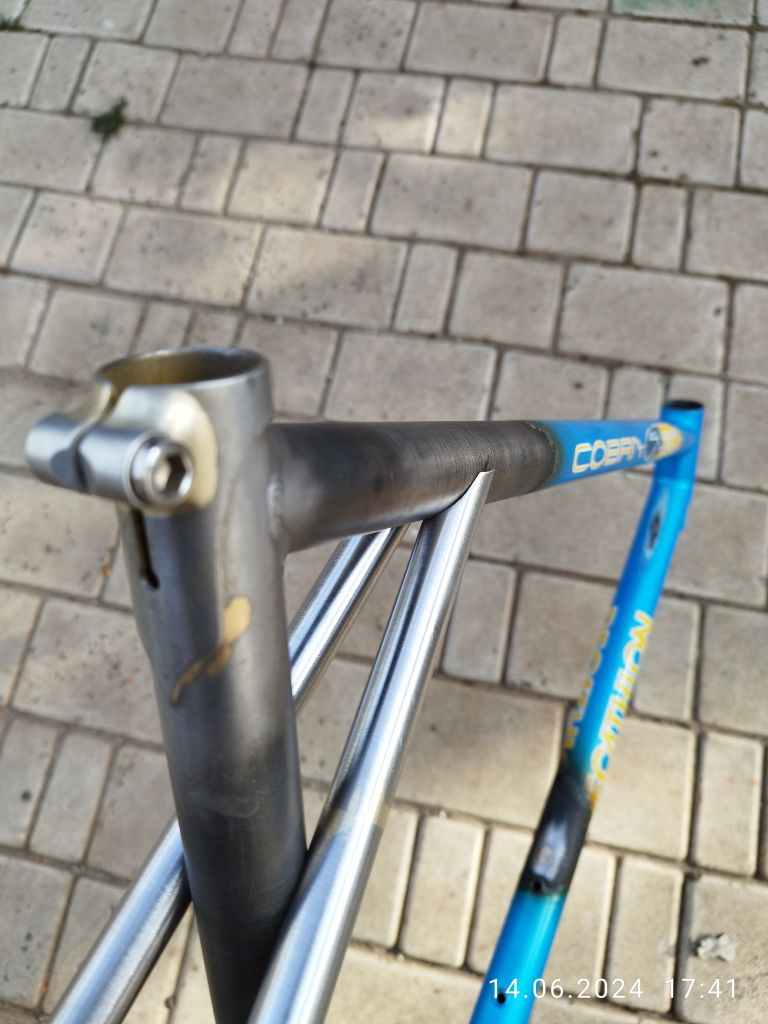

На месте одной из бонок осталась вмятина (как обычно на большинстве рам), запаял её и ещё парочку, но уже приобретенных рамой в процессе её эксплуатации. И занялся подседельным узлом, вернее изготовлением человеческого зажима. В подседельной, после удаления остатков пайки стоек (на их месте) оказались два отверстия для вентиляции, их тоже надо было закрыть.

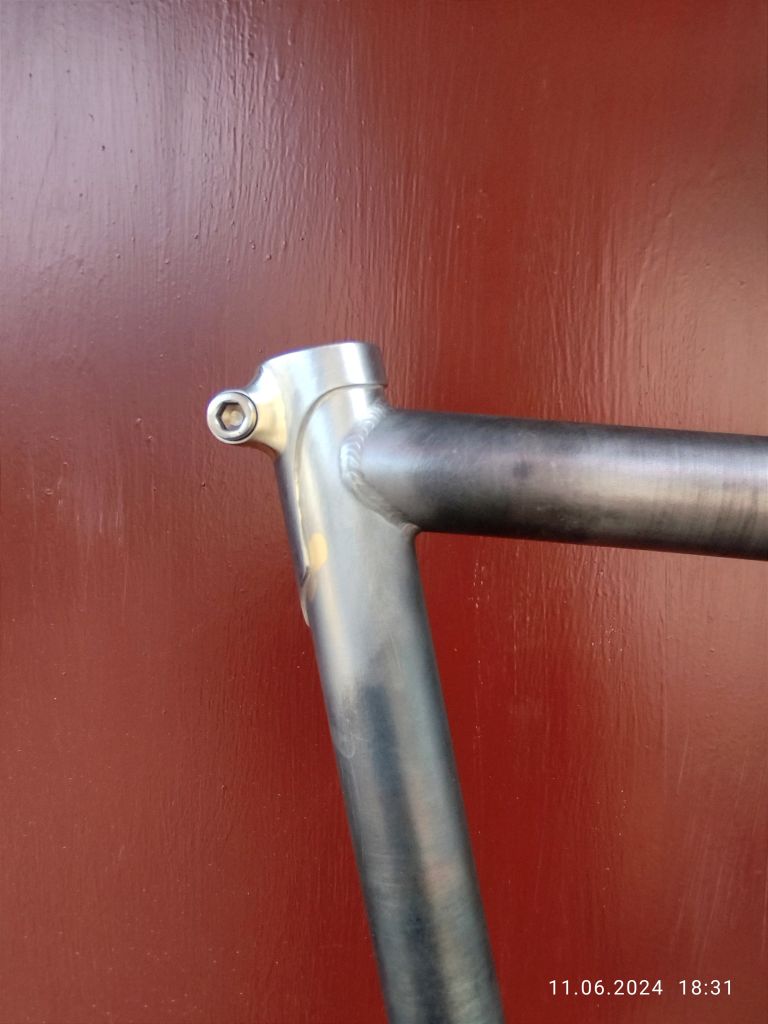

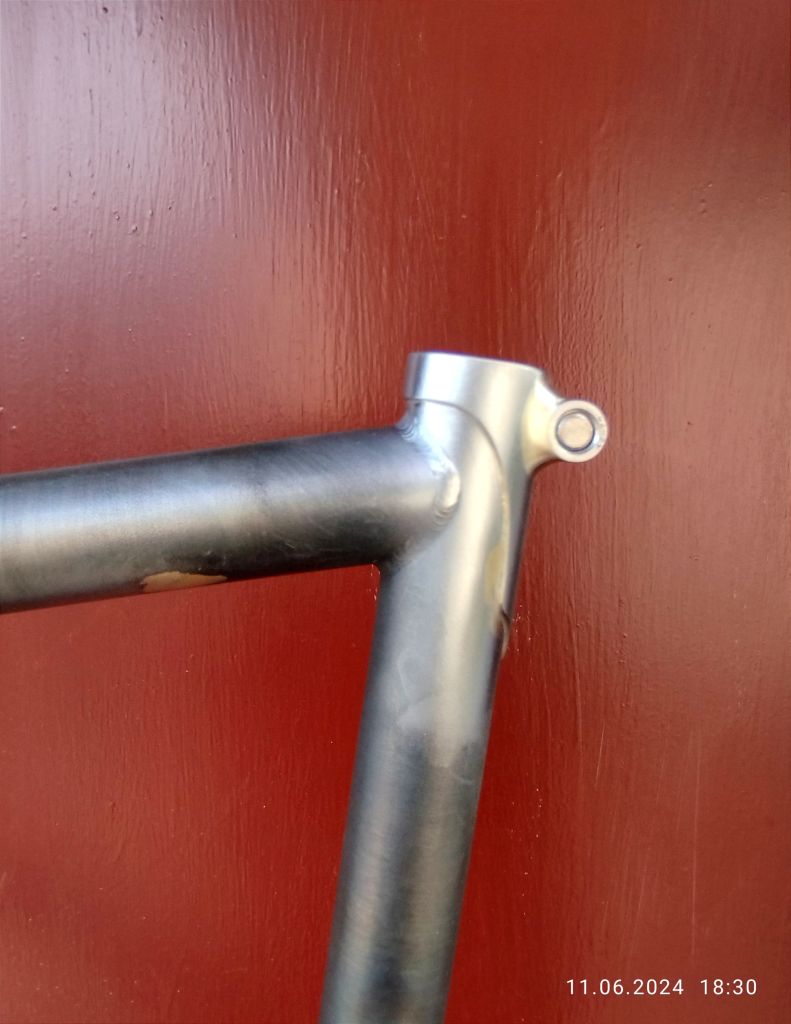

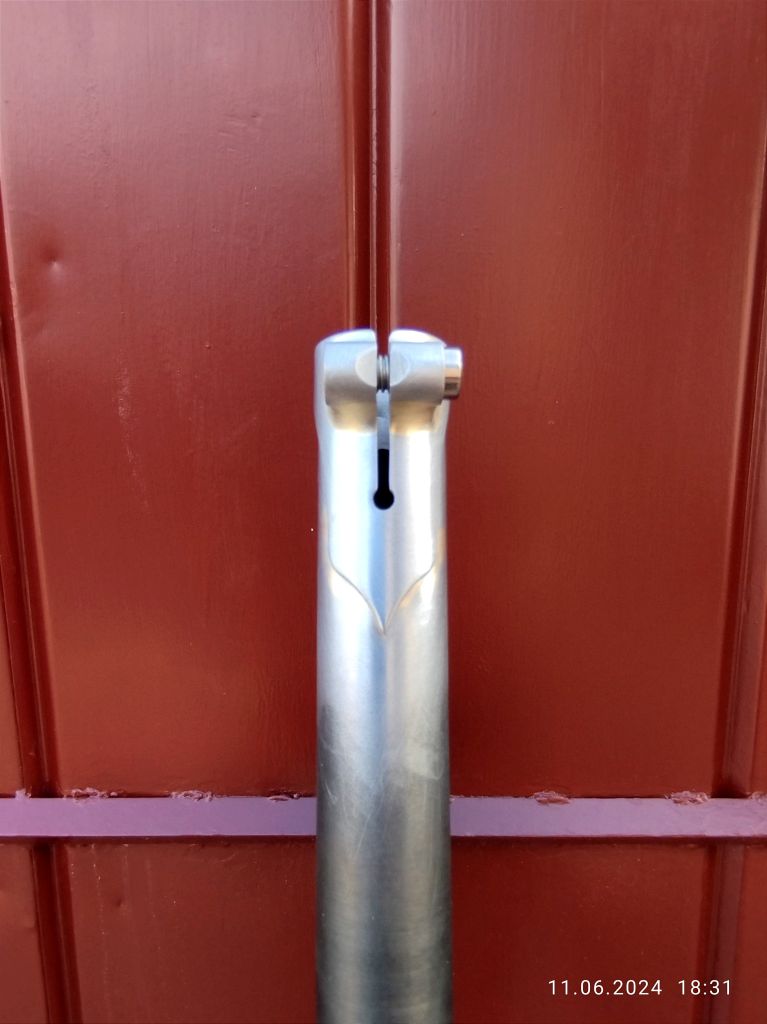

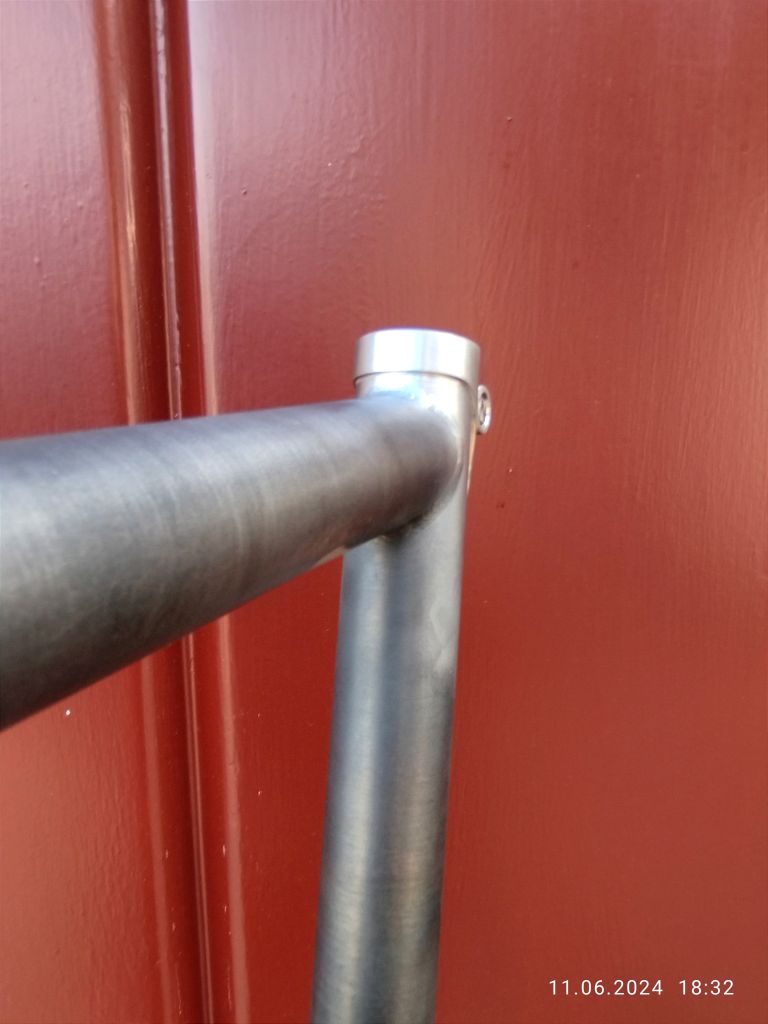

Нашел остаток куска трубы 32х1.5, соединительную гайку м8 из нерж и болт м8 тоже из нерж. И сделал вот такой зажим.

Всё паял 40% серебром.

Добавлено: 22-06-2024 18:29:40

Кусок трубы обточил до стенки в 1мм

**atepernetuzh** · 22-06-2024 17:42:57

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 266

Re: Alyonka Workshop

Невычуханные плямы припоя на задней стенки подседельной- это тоже остатки припоя от производителя, которые закрывают углубления на месте креплений верхних перьев.

Добавлено: 22-06-2024 19:47:09

Далее занялся задним треугольником. Геометрия будет triple triangle, поэтому изменил немного форму готовых, резаных лазером дропаутов, подогнул посадочные края и придал краям форму по диаметру задних перьев. Перья ( и верхние, и нижние) тоже оказались увеличенного размера.

**atepernetuzh** · 22-06-2024 17:51:36

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 266

Re: Alyonka Workshop

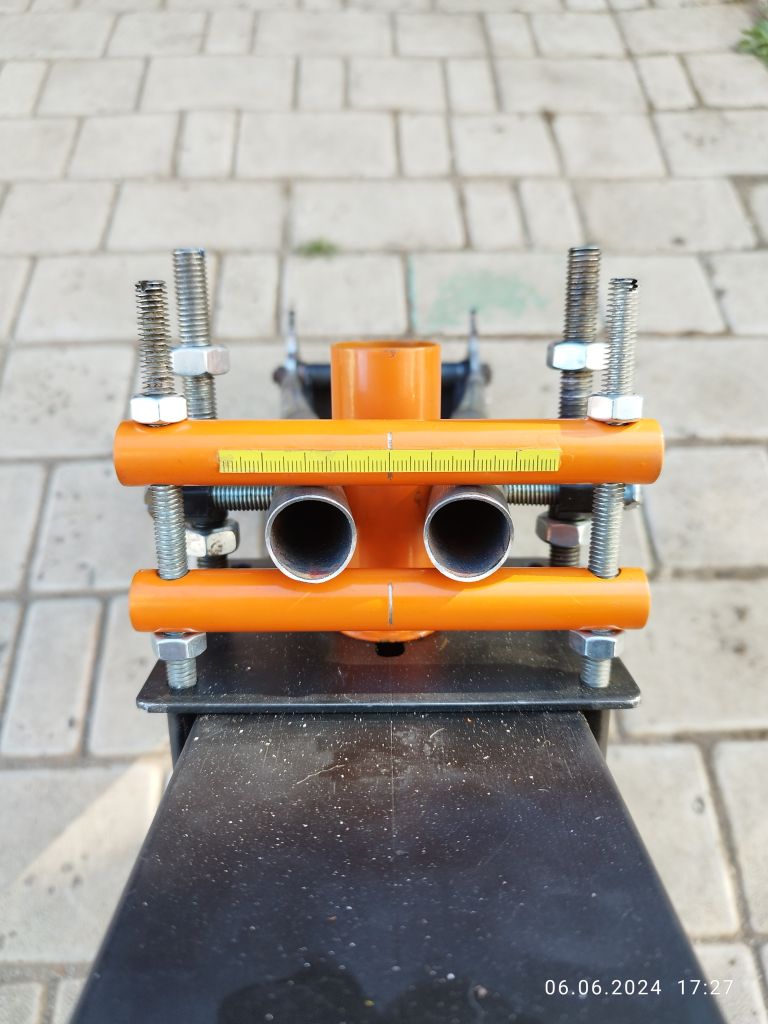

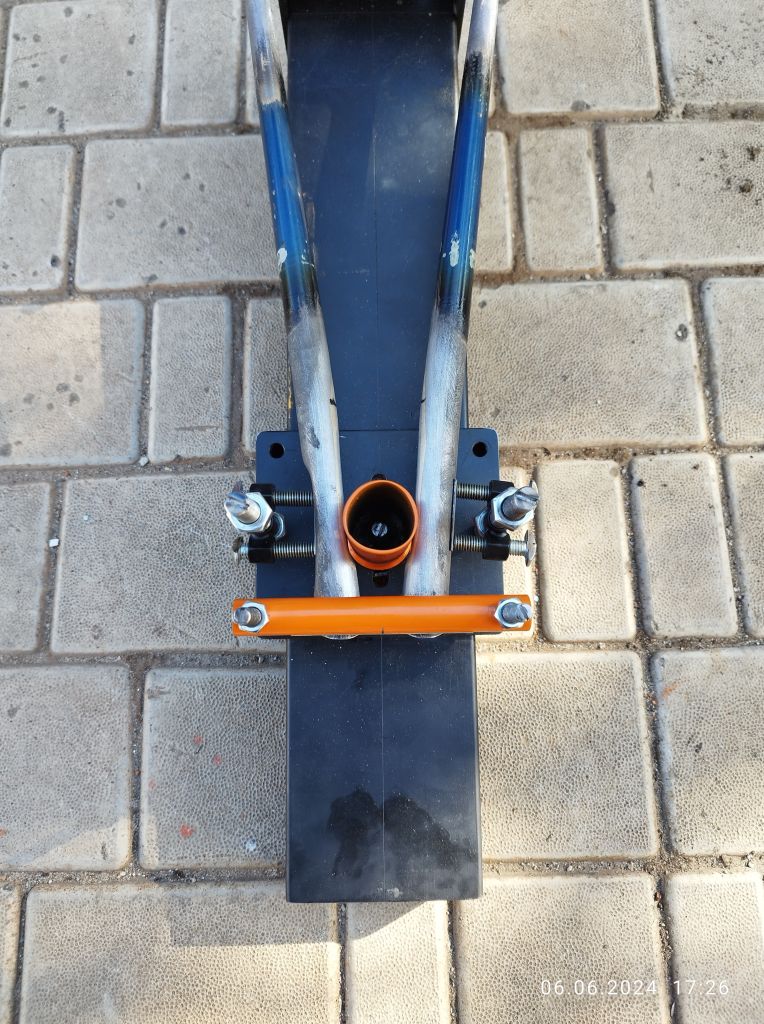

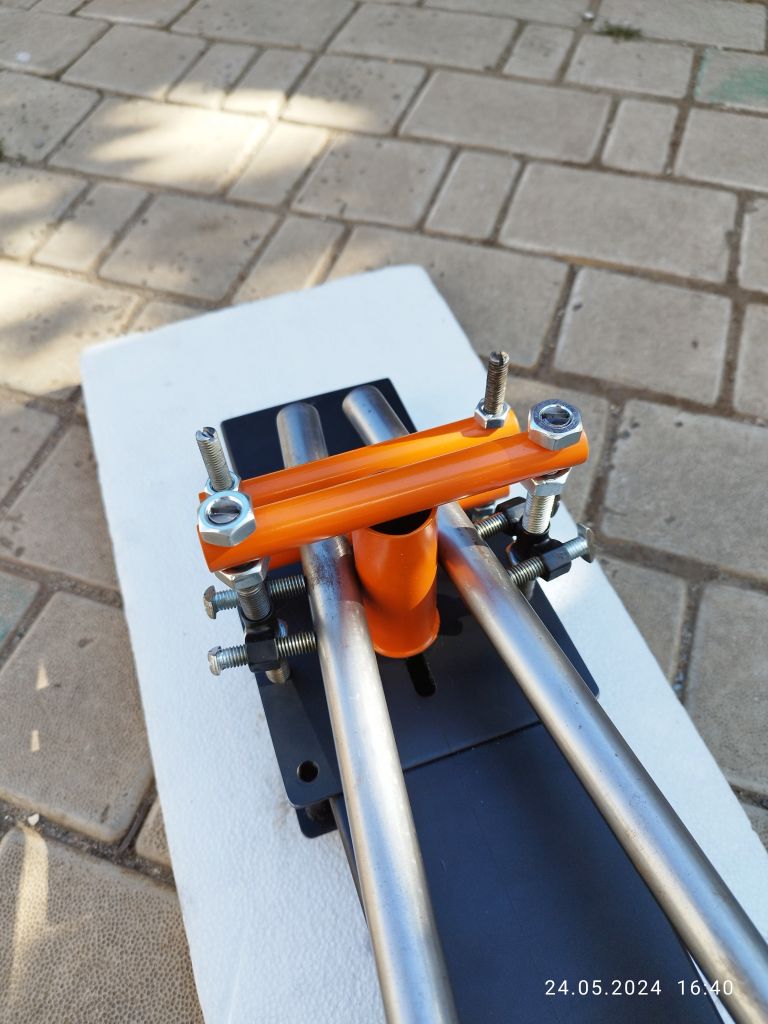

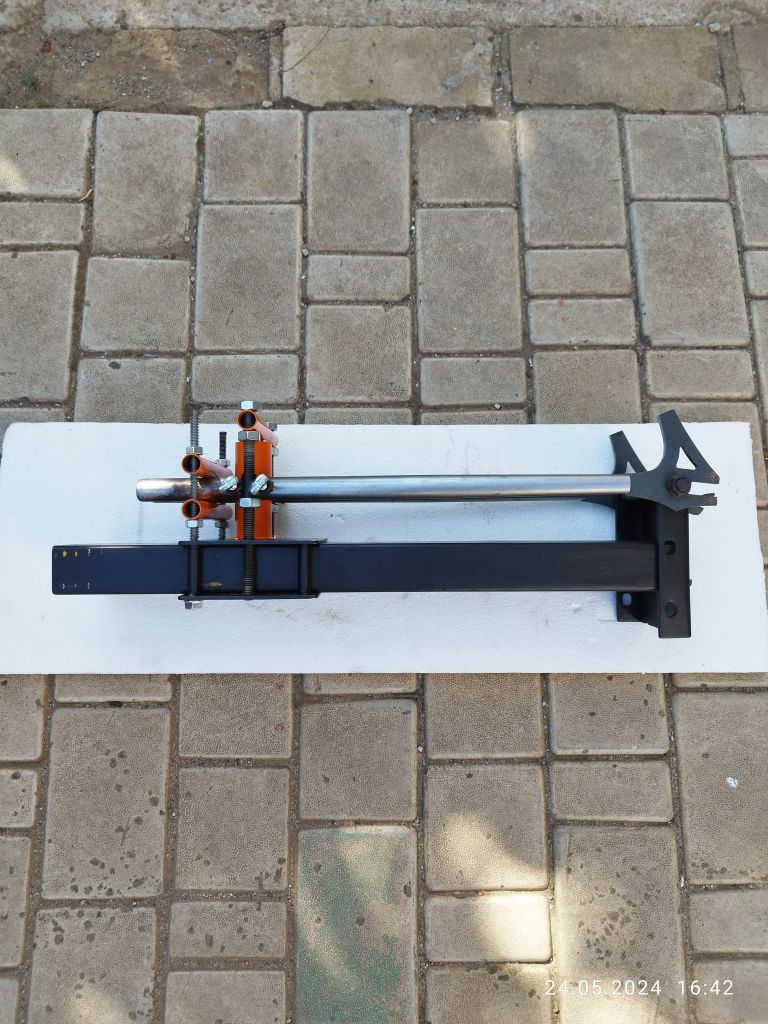

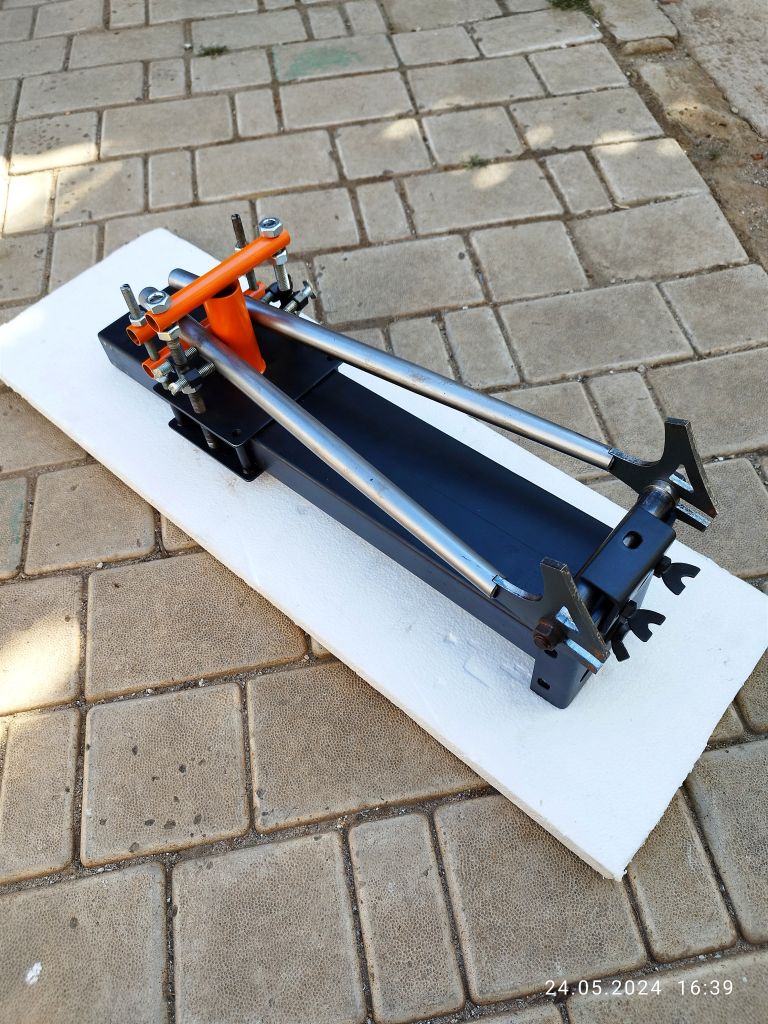

Для сборки и подрезки нижних перьев и дропаутов использовал вот такую, сделанную мной, штуку.

Добавлено: 22-06-2024 19:52:04

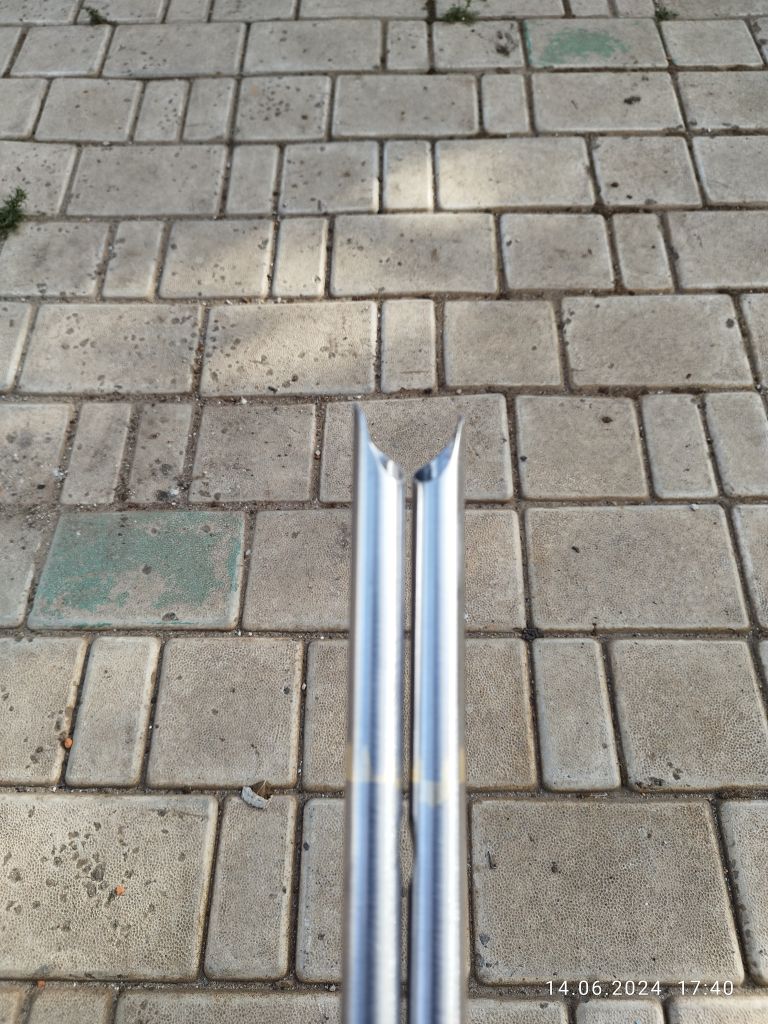

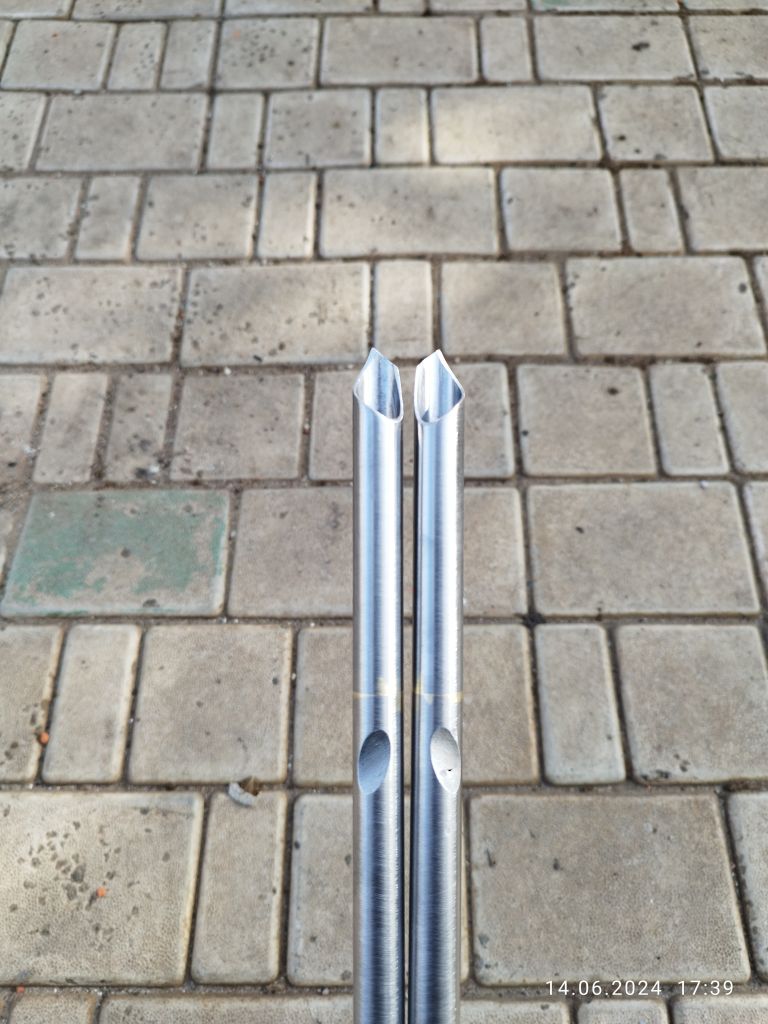

Фотки перьев от другой рамы

Добавлено: 22-06-2024 19:54:47

**atepernetuzh** · 22-06-2024 19:16:52

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 266

Re: Alyonka Workshop

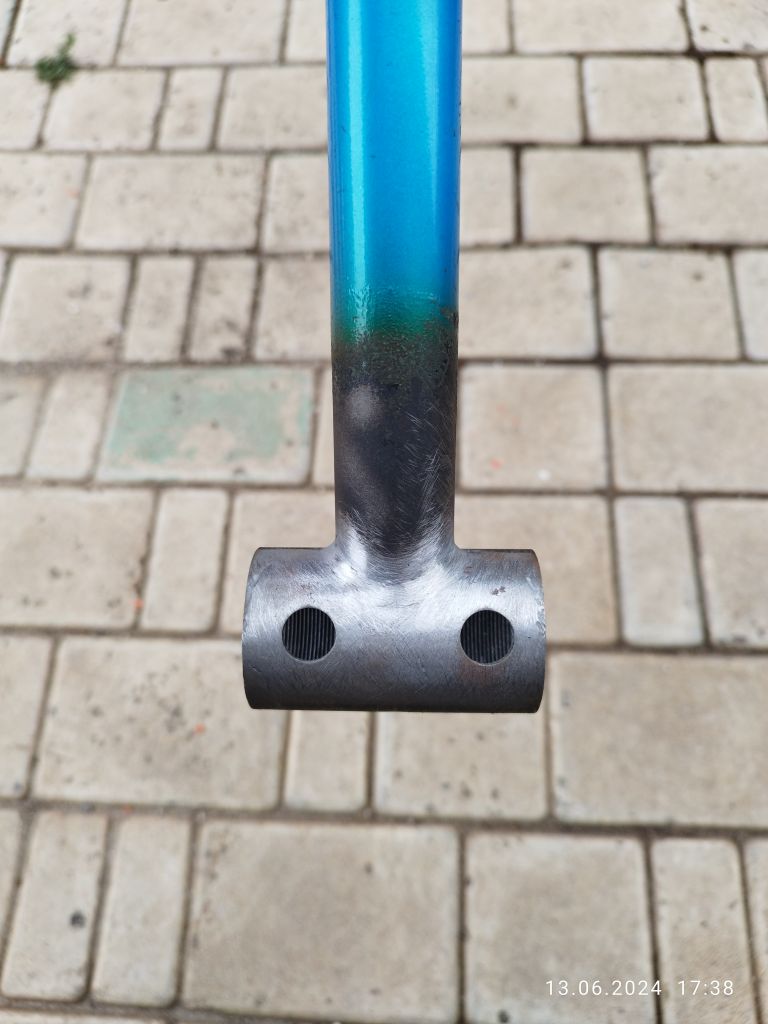

Далее припаяно дропы к нижним перьям, вычухал места пайки, подогнал нижние перья к каретке и спаял перья с кареткой. Вырезал и припаял нижний мостик.

**atepernetuzh** · 22-06-2024 19:24:37

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 266

Re: Alyonka Workshop

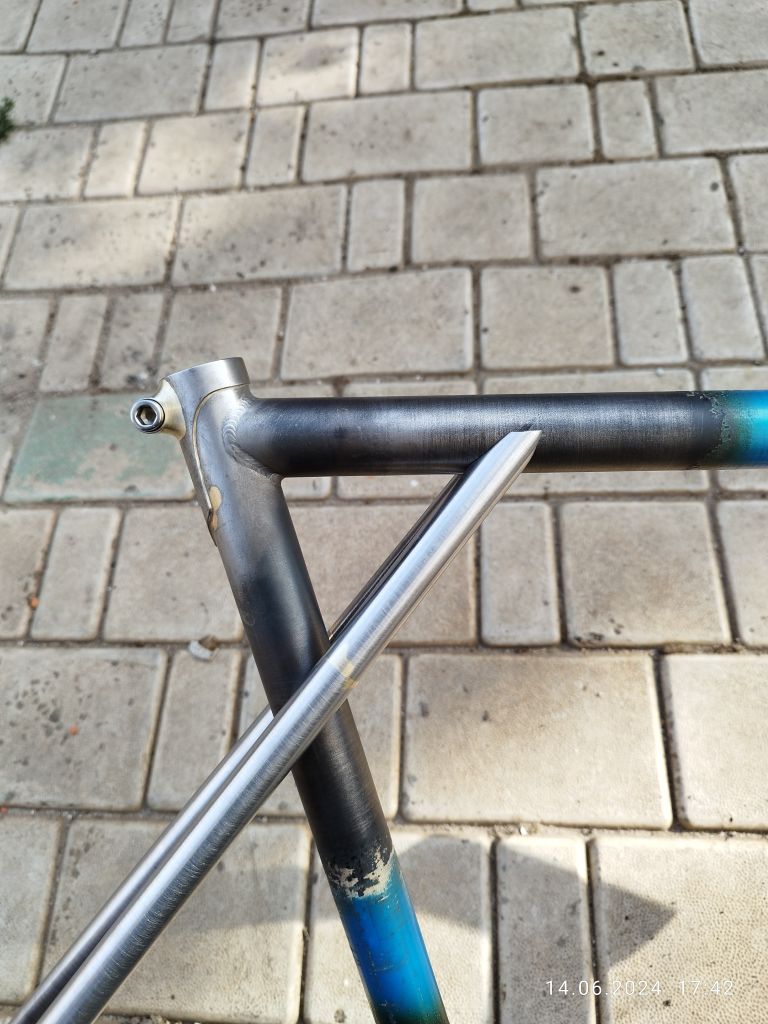

Далее занялся верхними перьями. Выровнял их, очистил от остатков верхнего мостика, добавил длины из отрезков 16х1 трубы со вставкой внутрь. Потом подгонка под подседельную и верхнюю трубы.
