Re: Alyonka Workshop

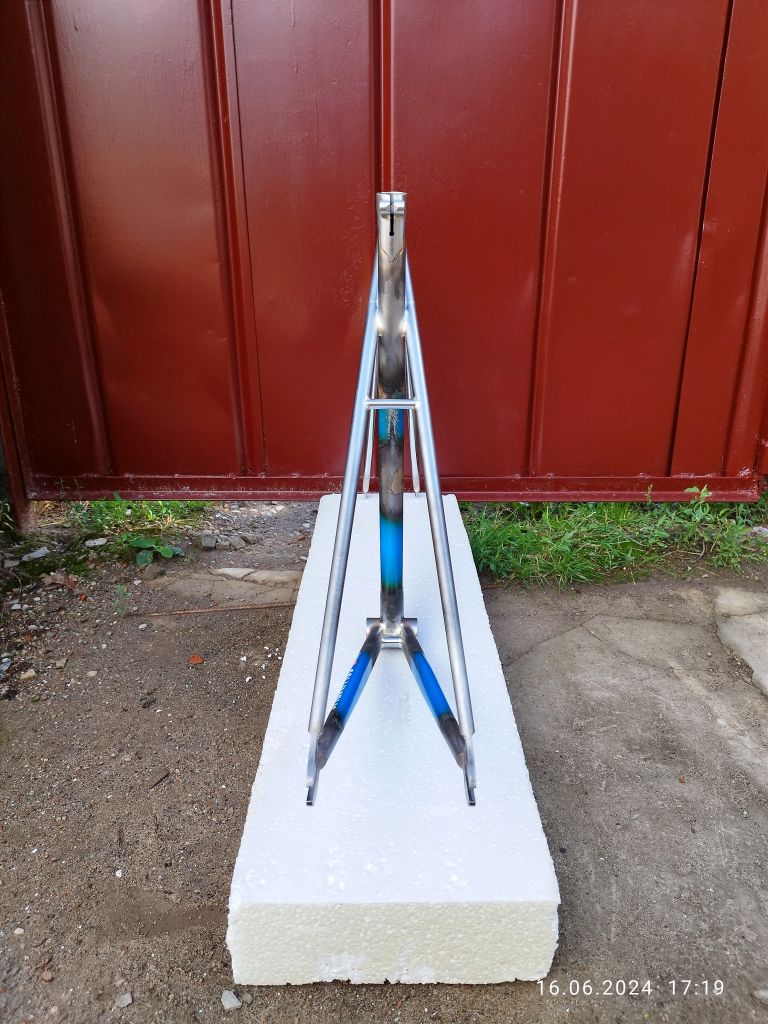

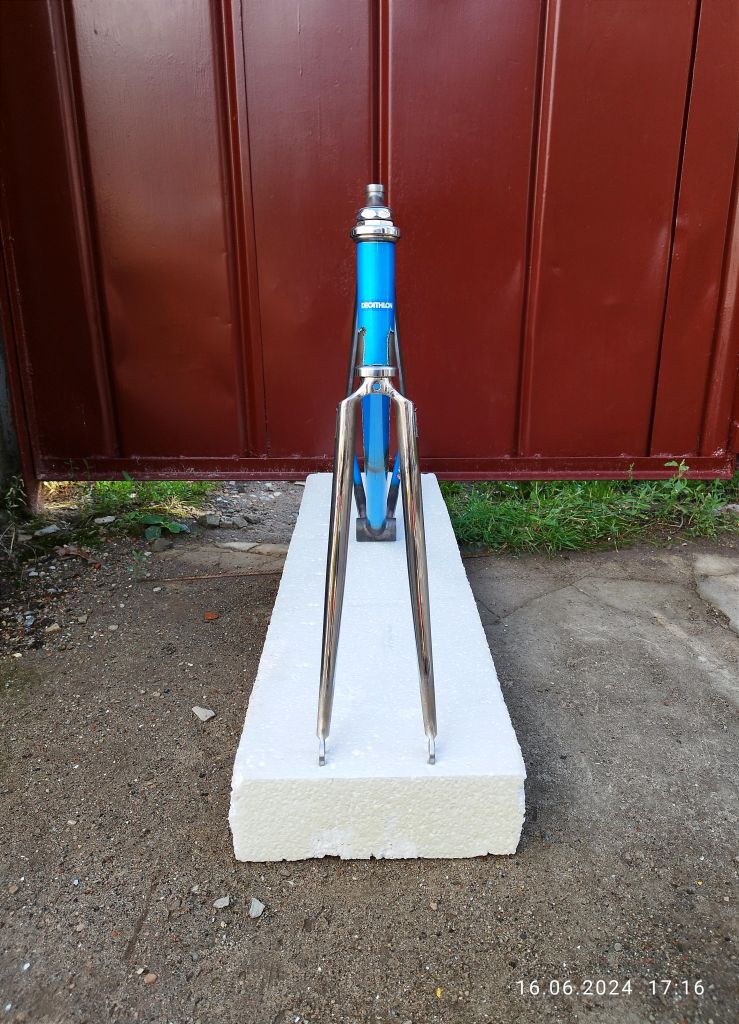

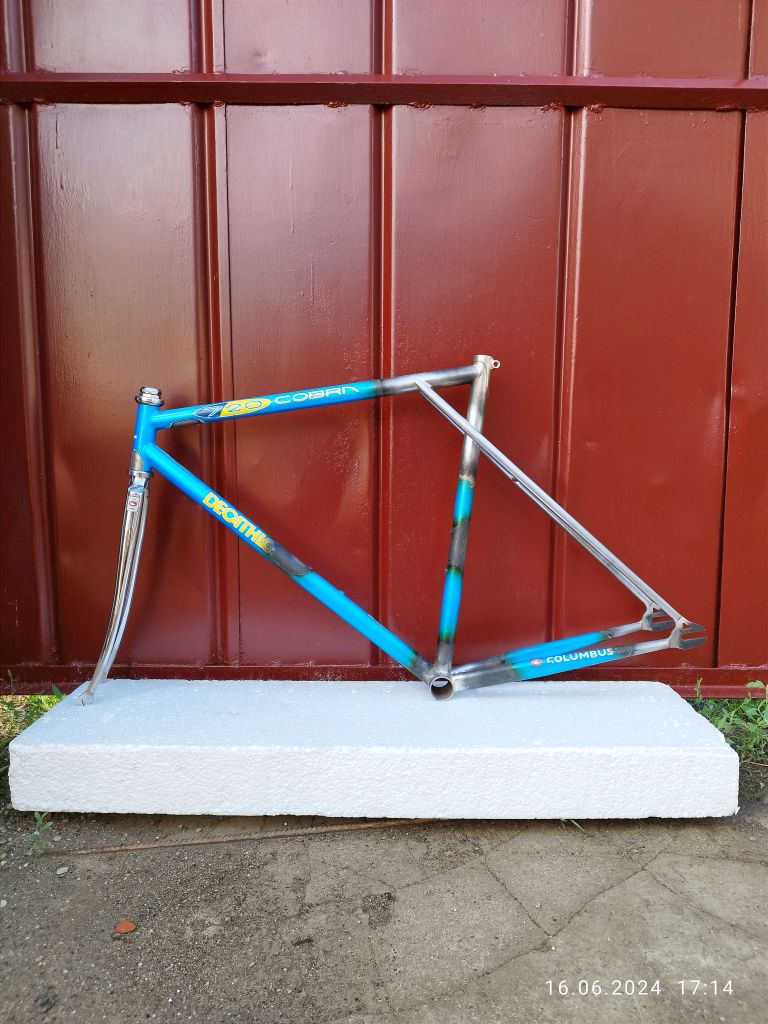

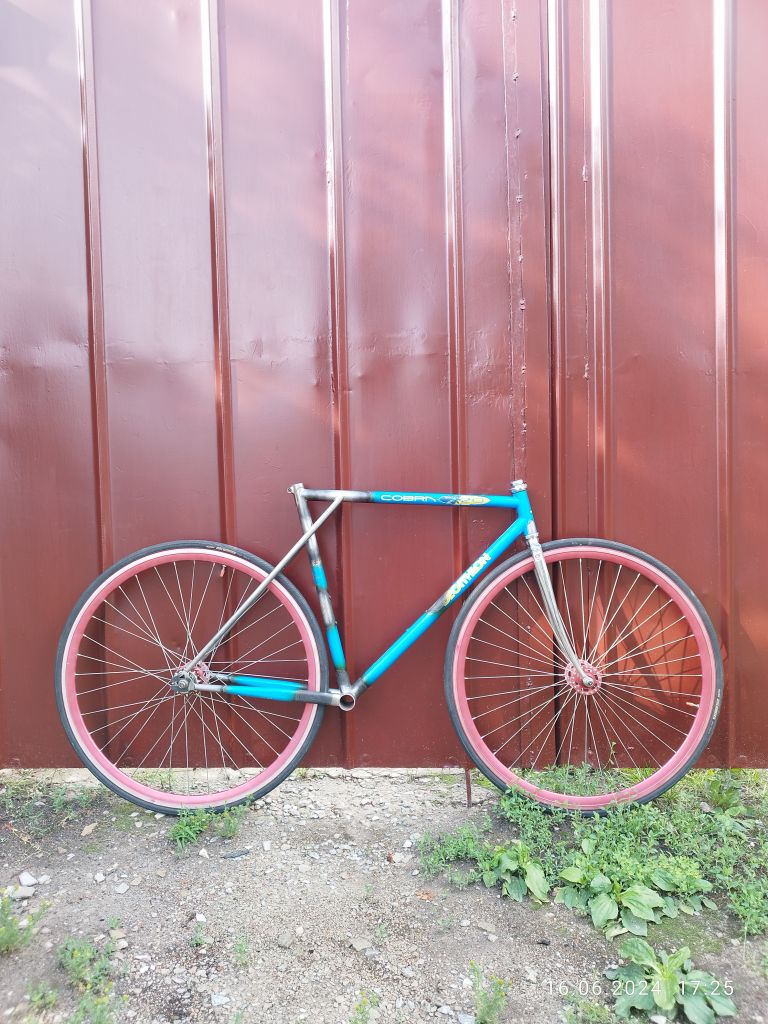

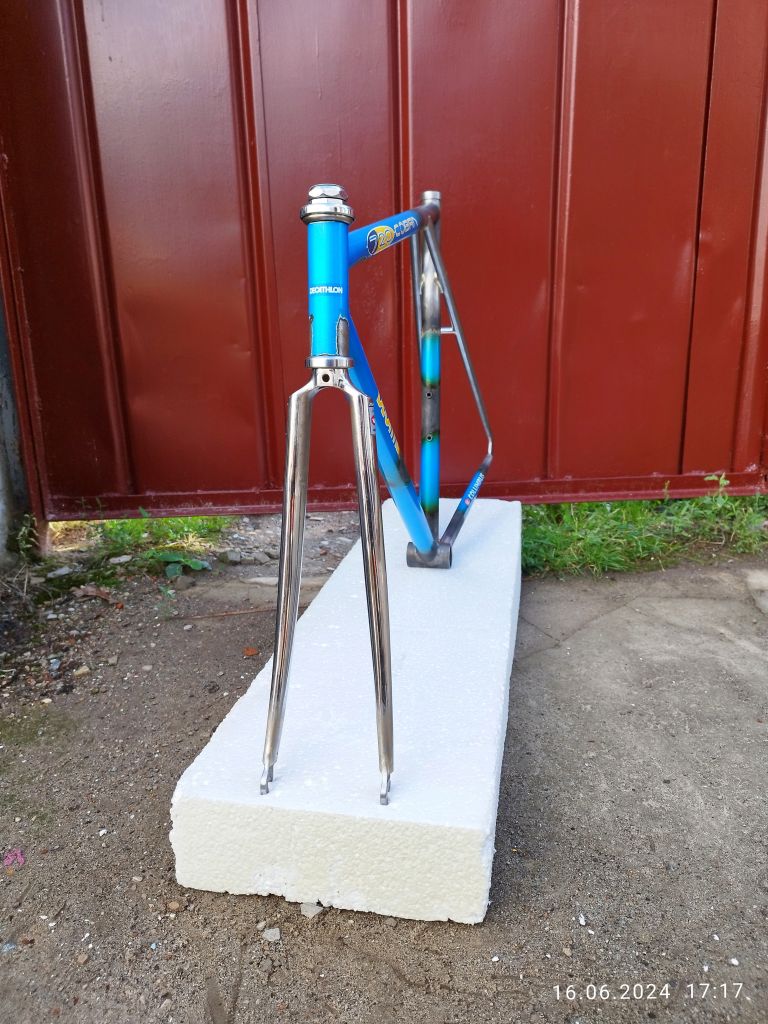

Далее собрал раму с вилкой (у вилки подрезал шток до нужного размера) и фотосессия
И рама уехала на порошковую покраску.
- atepernetuzh
- Старожил
- Неактивен
- atepernetuzh
- Старожил
- Неактивен
Re: Alyonka Workshop

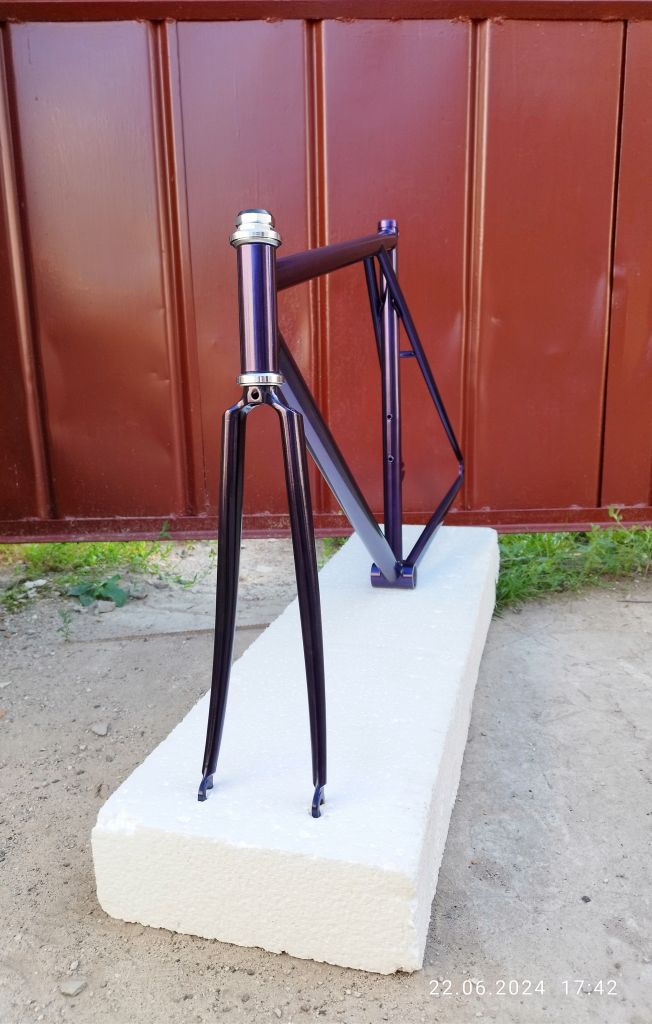

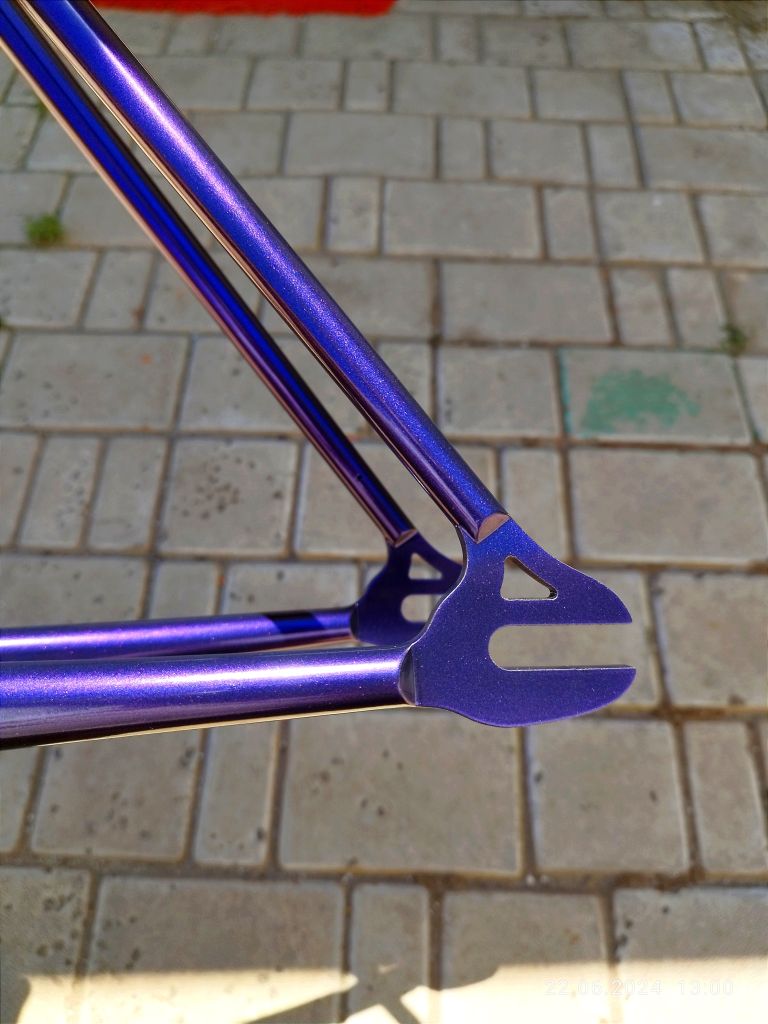

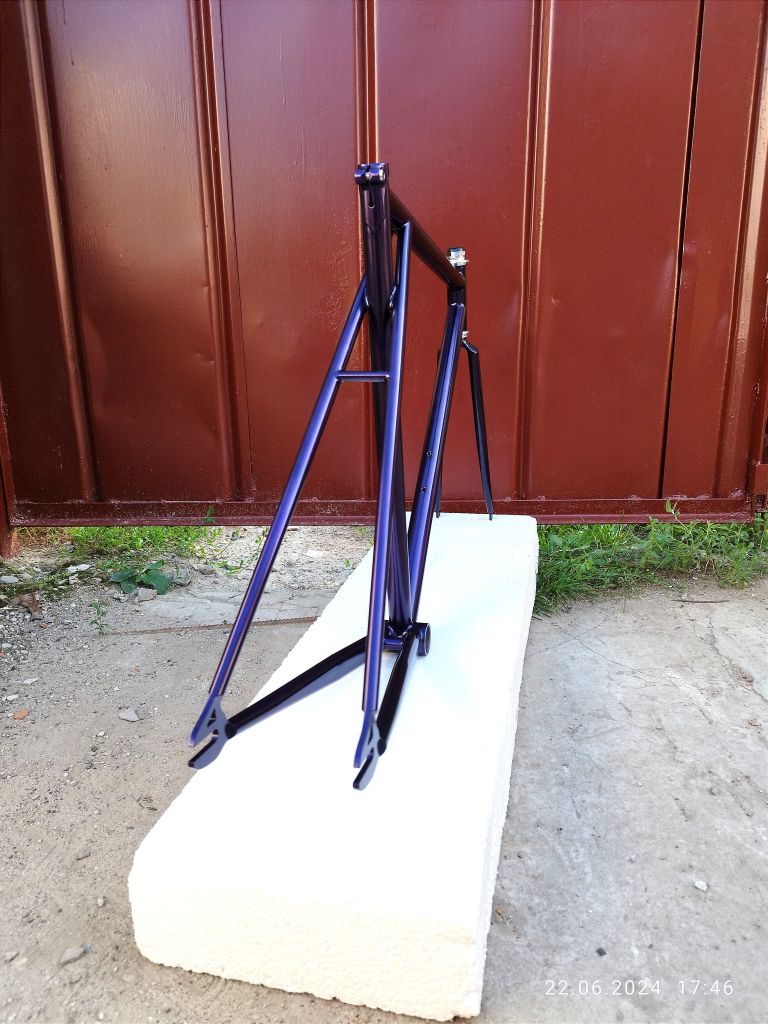

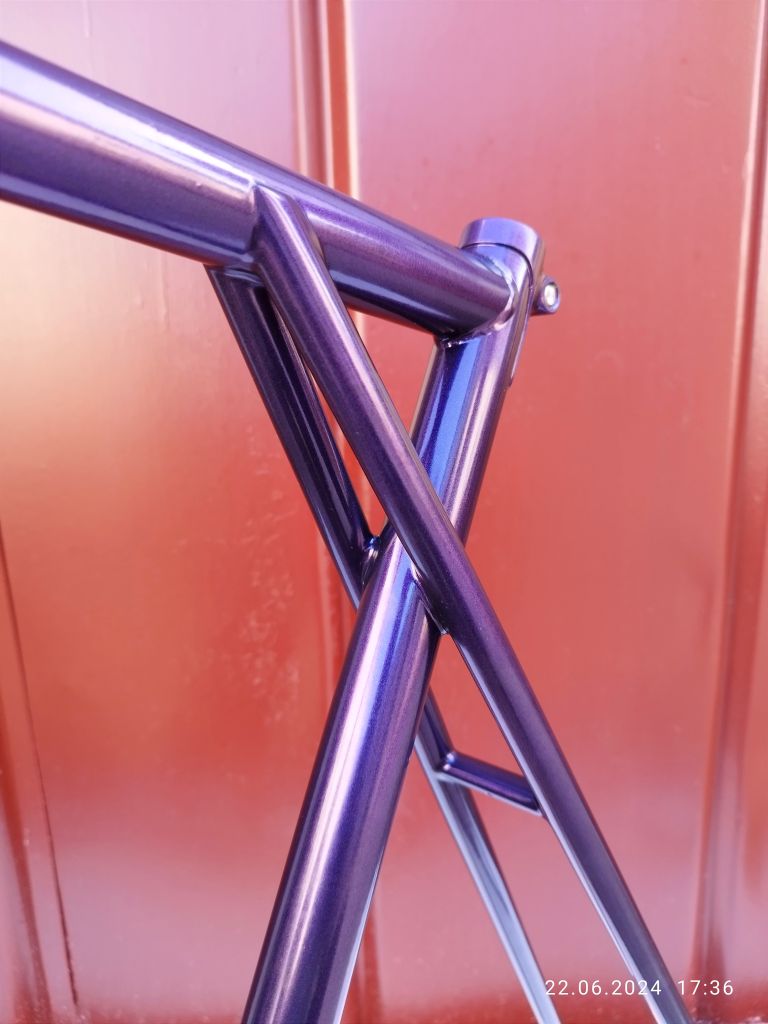

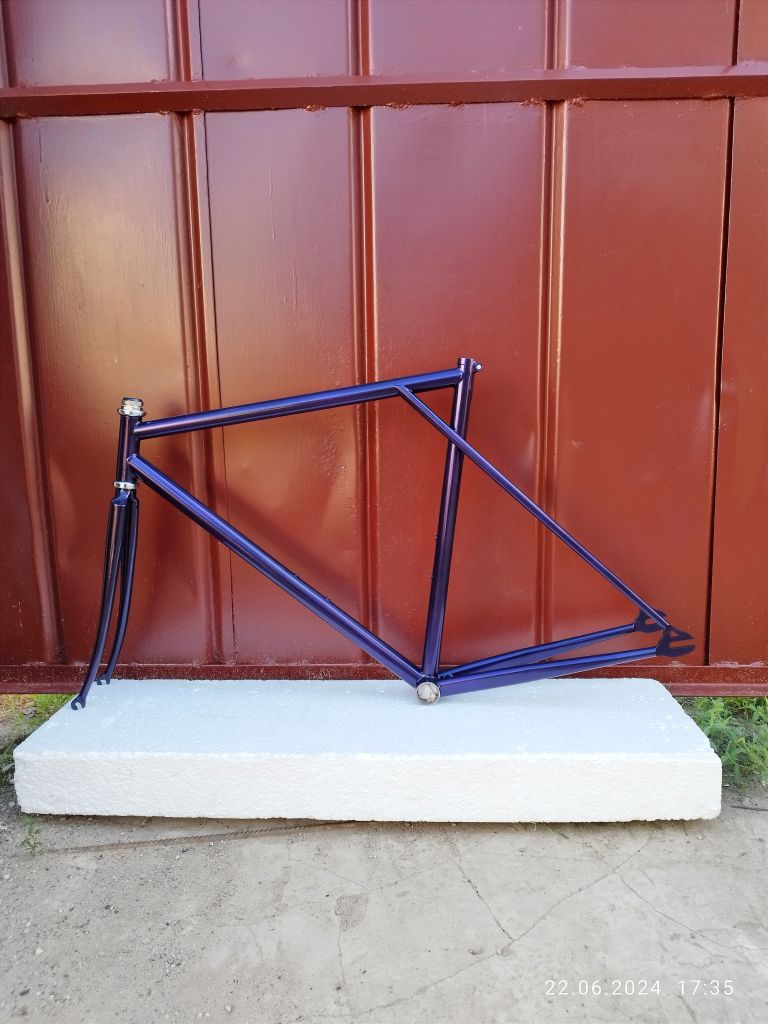

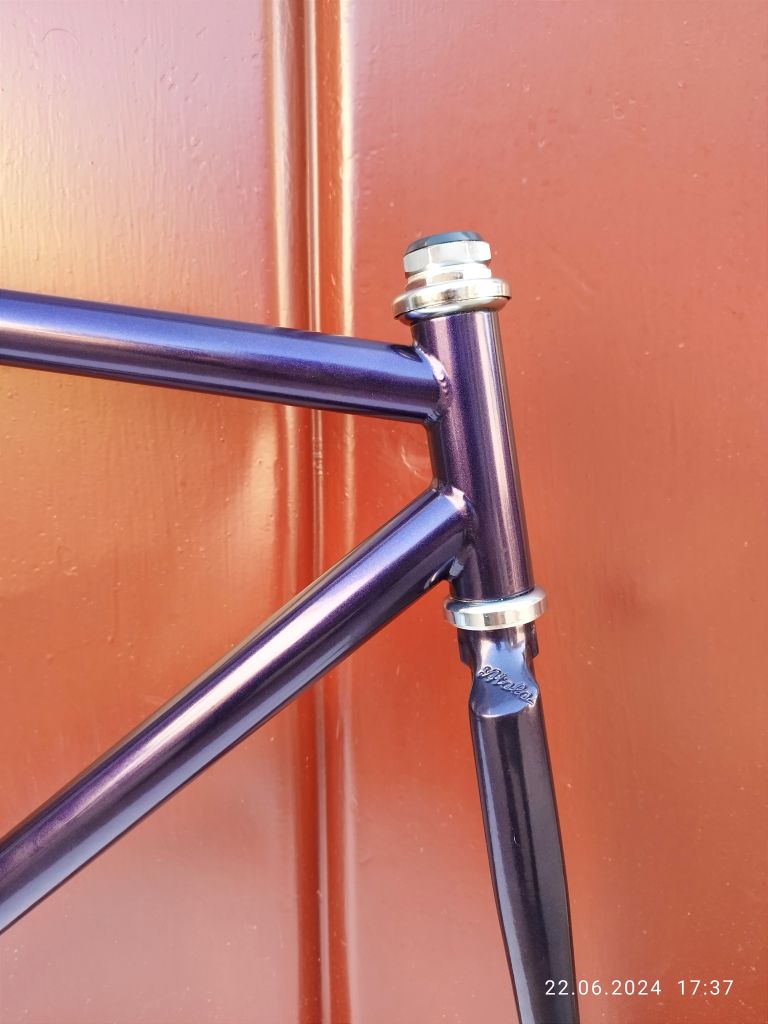

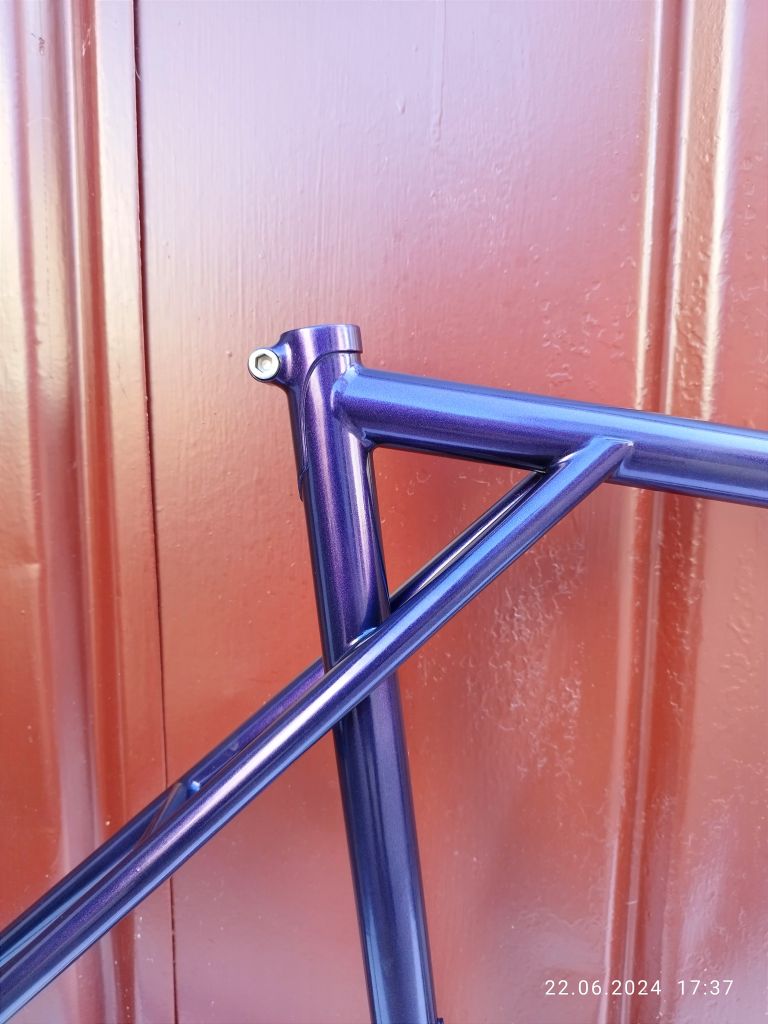

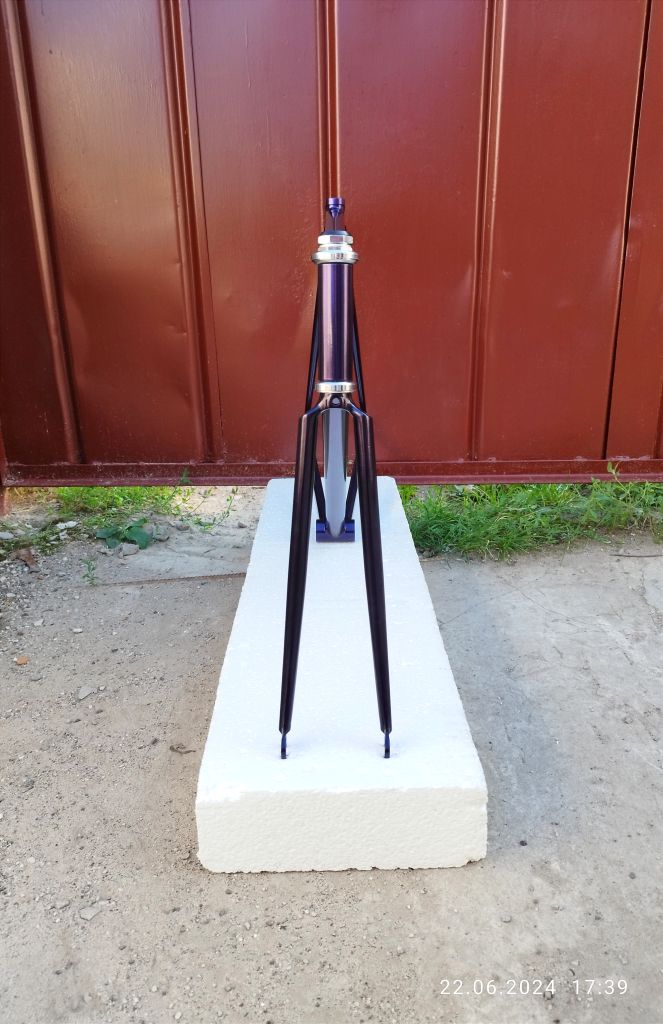

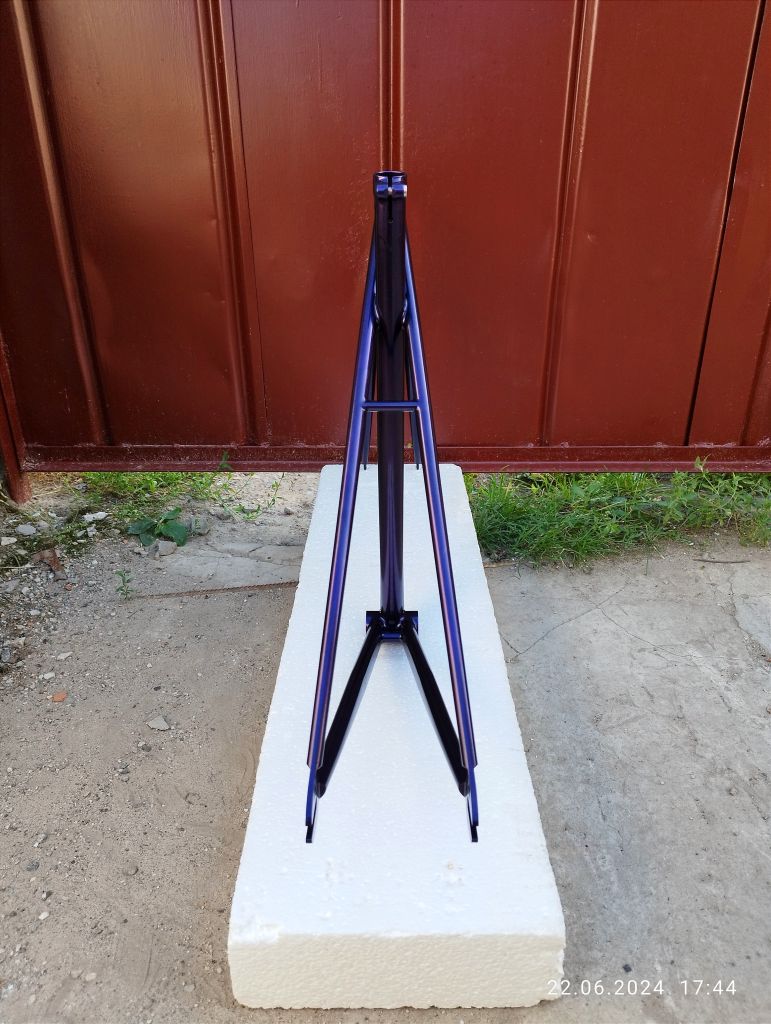

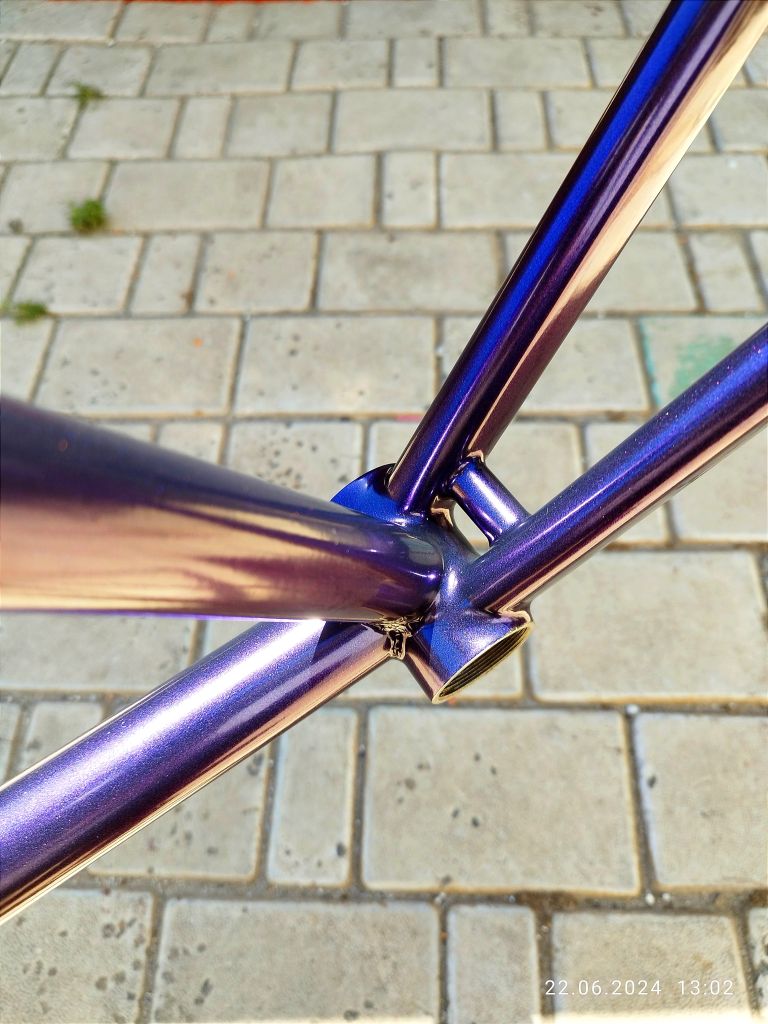

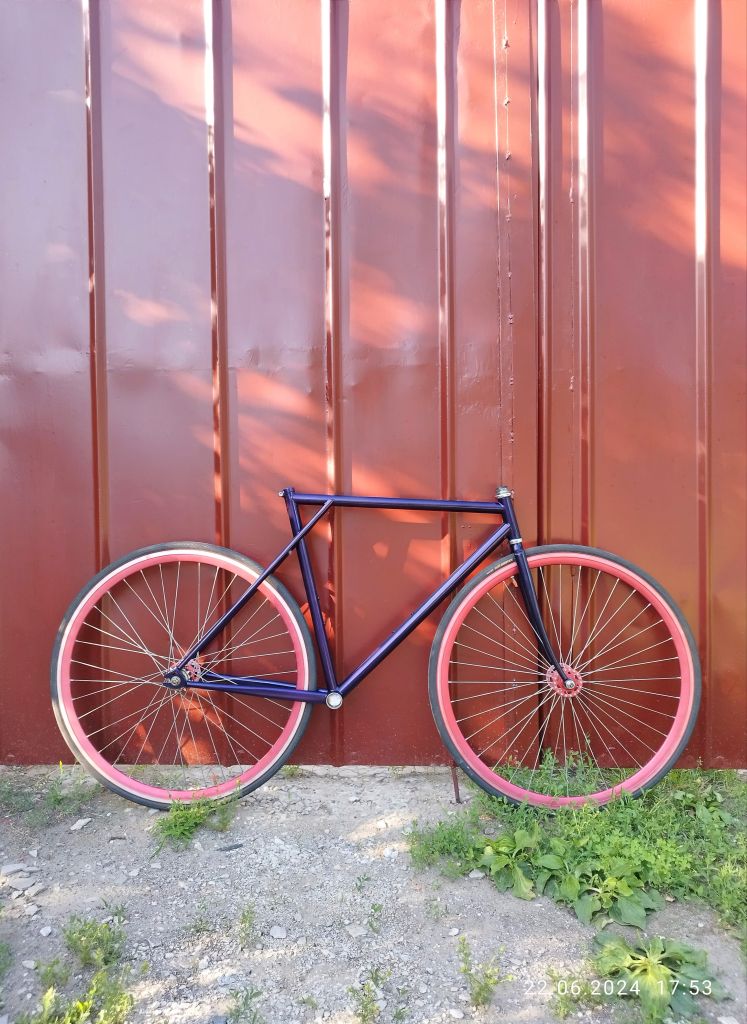

Забрал раму и вилку после покраски, поочищал их от краски в местах где она не нужна, спаял на вилку под нижний конус проставочное кольцо, пролил раму и вилку изнутри маслом и собрал фреймсет.
- atepernetuzh
- Старожил
- Неактивен
Re: Alyonka Workshop
Сейчас занимаюсь Стартоном 75 года. Надо было организовать стыковку верхних перьев к подседельной трубе, тут
Сделал вот такие вырезы на краях перьев
И на одном пере обнаружился опять (уже такое было как-то) продольный шов
- atepernetuzh
- Старожил
- Неактивен
Re: Alyonka Workshop
Здравствуйте, коллеги. Сейчас занимаюсь перепланировкой Стартончика 91 года.
Решил поменять рулевой стакан. Разрезал его
И рама оказалась под механическим напряжением. Высота стакана после резки уменьшилась на 12 мм. Удалил остатки старого стакана и убрал хохлому.
Вот так выглядит внутри. И был непропаян довольно внушительный кусок.
Добавлено: 07-10-2024 21:41:37
Также был плавный изгиб в бок верхней трубы. Я конечно намучился пока выровнял. Подходов было раз 20, наверное. Труба пружинит назад, хоть ты тресни.
Добавлено: 07-10-2024 21:44:01
Далее примерил новый стакан и оказался какой-то дикий угол рулевой колонки в 78⁰. Поэтому принял решение укоротить верхнюю трубу.
И уменьшить ростовку на 40 мм
- atepernetuzh
- Старожил
- Неактивен
Re: Alyonka Workshop
Далее впаял стакан в нижний узел
Угол получился в районе 75⁰ (всё равно вилки нет пока для него)
- atepernetuzh
- Старожил
- Неактивен
Re: Alyonka Workshop
Далее решил обрезать лишнюю.длину верхней трубы с помощью сверлильного станка. Поставил корону биметалл и ... ей удалось только срезать кусок узла и немного углубиться в трубу. И она умерла. Твердость у трубы бешенная, даже разные Коламбусы не попадают. Ставлю вторую (был запас) немного углубляюсь и та же фигня. Аж искры летят ( обороты менял разные). Пришлось покупать третью. И только тогда получилось.
- atepernetuzh
- Старожил
- Неактивен
Re: Alyonka Workshop
Кстати, толщина стенок верхней и подседельной труб 0.8 мм.
- atepernetuzh
- Старожил
- Неактивен
Re: Alyonka Workshop
Далее убрал остатки старого узла и из отрезков двух труб сделал вот такой новый узел
И пропаял его
И второй край верхней трубы в рулевом стакане
- atepernetuzh
- Старожил
- Неактивен
Re: Alyonka Workshop
Сверху на верхней трубе у подседельного узла были глубокие царапины-счёсывания (на заводе так убирали излишки припоя на трубах), залил их серебром 56%. Сделал подседельный зажим, припаял его и все вычухал. Вот что получилось
Добавлено: 11-10-2024 08:02:56
Сам узел паял 34% серебром
- atepernetuzh
- Старожил
- Неактивен
Re: Alyonka Workshop
Да, и подседел нужен будет диаметром в районе 26.6 мм. У меня просто нет такого в наличии, чтобы полноценно поверить.
- atepernetuzh
- Старожил
- Неактивен
Re: Alyonka Workshop
Соврал. Оказалось, что есть
Но лезет туго.
- Євгеній76
- Moderator
- Неактивен
Re: Alyonka Workshop
atepernetuzh, а в мене при аналогічному рішенні зайшов 26,2 мм
СЗ.
Я рухаюсь, значить я існую!
- atepernetuzh
- Старожил
- Неактивен
Re: Alyonka Workshop
Євгеній76, подозреваю, что Стартоны шли с разными трубами (толщина стенки и марка стали). Основные трубы мне приходится часто ровнять. Одни ровняются тяжело, другие–очень тяжело (в основном поздние). Да и режутся по-разному. И наверное, "бутылочное горло" подседельного узла специально было задумано , чтобы под этот узел подходили трубы с разной толщиной стенки.
- kisa
- Старожил
- На форуме
Re: Alyonka Workshop
atepernetuzh пишет:
чтобы под этот узел подходили трубы с разной толщиной стенки.
А мне кажется, чтобы подседелы все по отрасли имели одинаковый диаметр.
Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
- atepernetuzh
- Старожил
- Неактивен
Re: Alyonka Workshop
kisa, да, труба (хоть 0.8, хоть 1 или 1.2 мм с толщиной стенки) указывается в под нужный наружный диаметр) паяется, а потом развёрткой проходится внутри на этом куске под 24.8.
