Можно я задам дурацкий вопрос, который наверняка уже обсуждался: а почему достижения желаемого тока просто не применить параллельное включение AMC7135?

Там нет никаких препятствий, нужно только организовать этот теплоотвод. На 1Вт (3 AMC7135) есть серийные китайские работоспособные конструкции диаметром 22 мм с теплоотводом по краям на корпус потенциального фонарика.  Также нет препятствий и для теплоотвода для 4056: насколько я помню, у ней есть e-pad, позволяющий вывести тепло на другую сторону платы отверстиями, заполняемыми припоем или отрезками провода. Затем там припаивается металлический пятак (например, из латуни), который прижимается к радиатору. У меня перед глазами конструкция с использованием Gigabit Ethernet PHY 88E1112 с таким принципом теплоотвода — около 1.5 Вт на кристалл при температурах до 65 градусов.

Давай для одной штуки в 0,32А(в среднем для расчёта) — они работают в параллель: при рабочем токе в 2А на XML-T6 надо подать 3,2В. Максимальное напряжение LiOn батареи 4.2В. На микросхеме нужно рассеять Pd=(4.2В-3.2В)*0.32А+4.2В*0.15А(потребление самой микросхемы). Получаем 0,95Вт. Т.е. согласно datasheet для корпуса TO-252 вообще ничего не надо, а для мелкого нужен радиатор с эффективной площадью порядка 1 см2. Расчёт этот вполне подтверждается парой моих налобников, чей корпус еле тёплый при многочасовой работе (там один AMC7135, света вполне хватает). Готовые китайские драйверы на 1А на трёх микросхемах вполне работоспособны при условии хорошего теплоконтакта краёв с корпусом. Мне в одном случае пришлось паять этот край к медному кольцу высотой 1 см и заполнять зазор между ним и корпусом термопастой.

Второе предложение в приведённом отрывке вполне однозначно: "если рассеиваемая мощность превышает <указанные там> значения, то требуется дополнительное рассеивание тепла ....". Или ты считаешь, что ихние инженегры сделали мелкосхему, которая не может рассеять тепло своего холостого хода?

Выше этого отрывка в datasheet находится формула расчёта максимальной мощности тепловыделения в случае короткого замыкания.

С этим линейным стабилизатором меня познакомил коллега (теперь уже бывший) более 5 лет назад, с которым мы тоже делали всякие импульсные стабилизаторы тока для фонариков, боролись за К.П.Д., за последние джоули в аккумуляторе.... он попробовал первую схему, и сказал: "Знаешь, нужно, чтобы оно просто надёжно работало. И больше для лития ничего не надо: не мигательных режимов, ни защит ..." — так оно и вышло: тока в 300 мА вполне хватает для освещения, на один драйвер не нужно сложного охлаждения для светодиода, не нужно защиты по разряду аккумулятора — микросхема сама выключается при снижении напряжения до 3В. Собраны десятки конструкций фонарей с максимальным током 2А, все они успешно светят до сих пор.

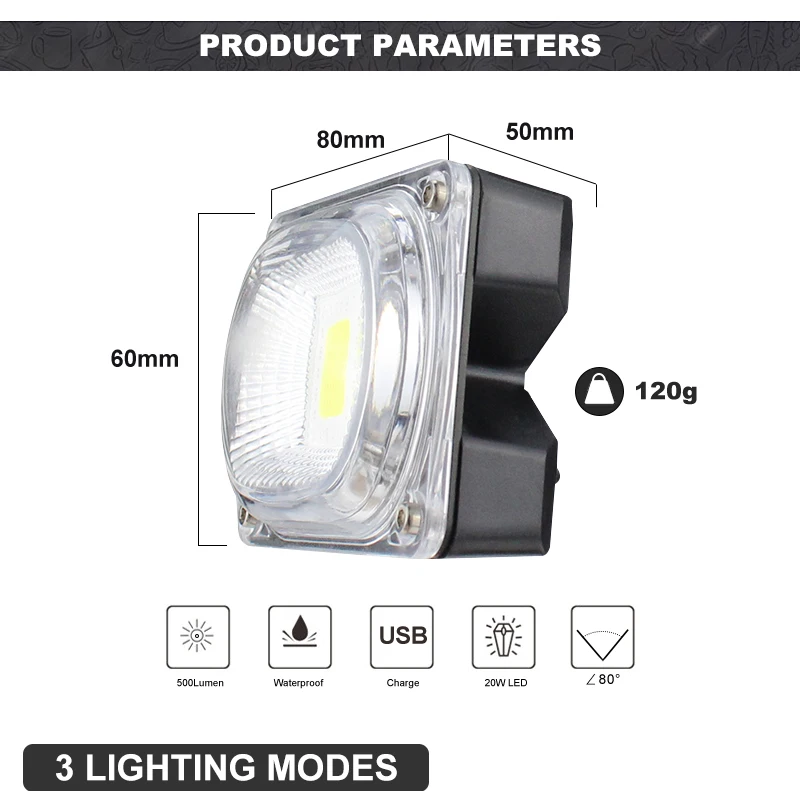

Задний? Яркий фонарь белого цвета.
Вперёд так и просится.
