Re: Азбука кроковода. Контроль і правка геометрії фреймсета

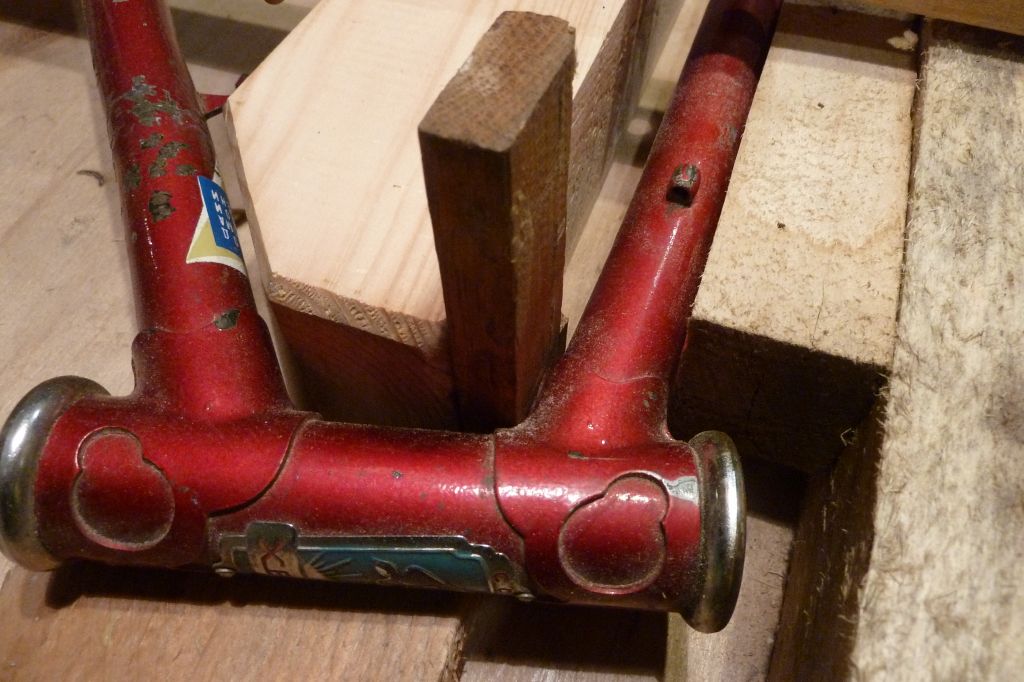

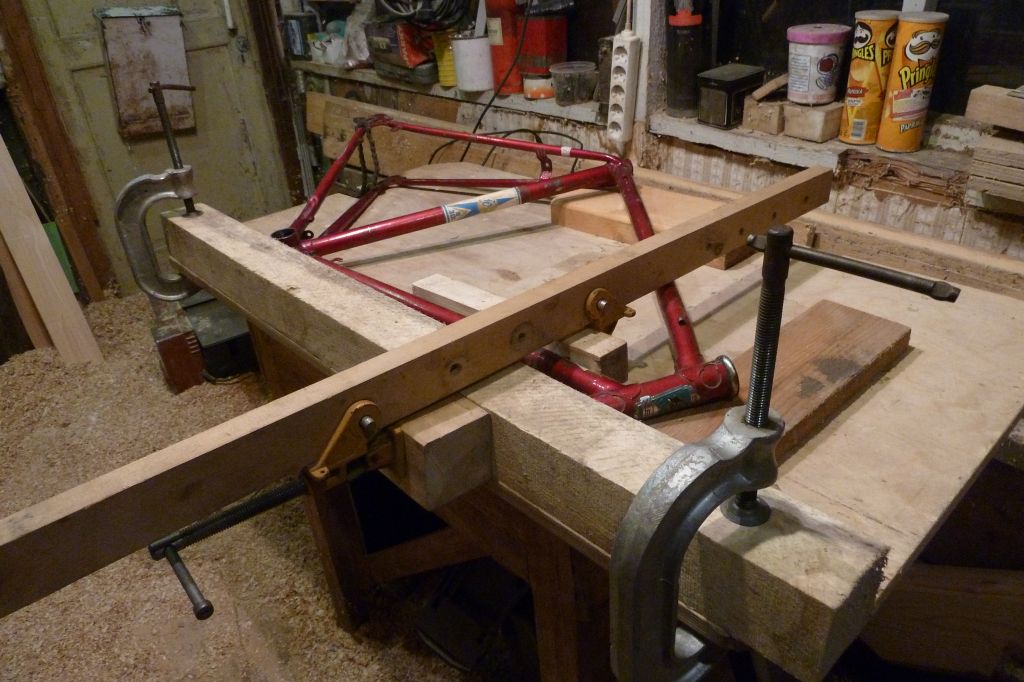

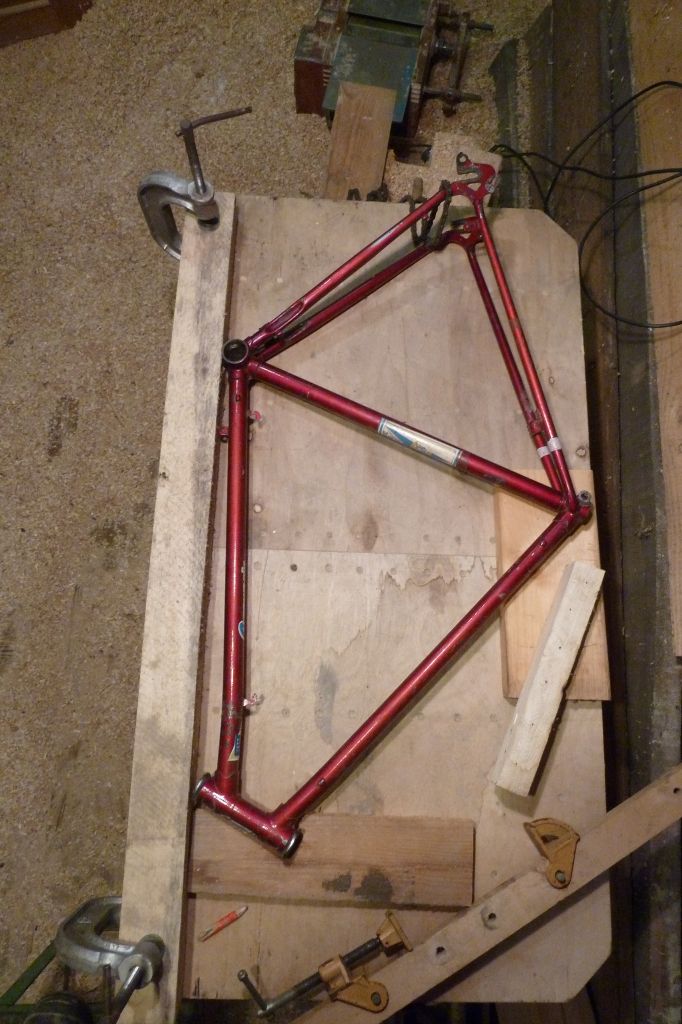

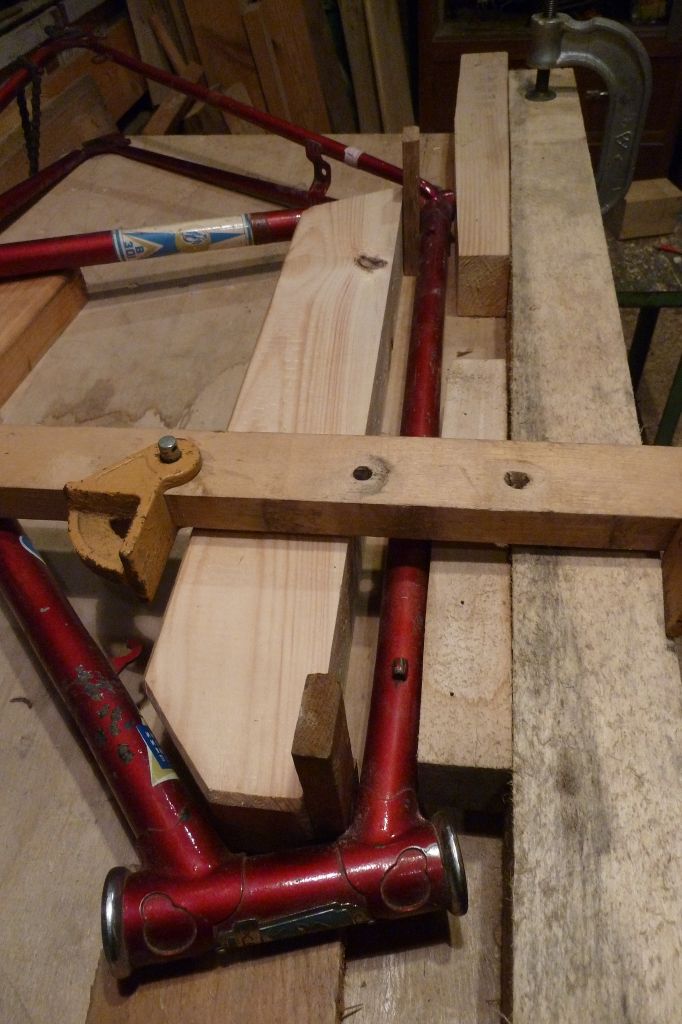

Бонжур. Если кто помнит, то в феврале я обещал не ломать более рамы на нагрузочном стенде, а подлечивать их впредь! Гнутых рам собралось 4 штуки и я решил подойти основательно к делу,  сварганив стапель. Уложив раму в него и, выставив нужный угол с помощью клиньев, можно выгибать повреждения под разными углами относительно плоскости рамы. Опора на брус осуществляется только узлами, если надо выгибать наружу трубу, а если выгибать внутрь, то давление осуществляется малым брусом на узлы, а горб упирается в  брус -опору. Нагрузка всегда даётся большой переставной струбциной вдоль плоскости стапеля. Дело пошло. ВЫПРАВЛЯЮ!!!Азбука кроковода. Контроль і правка геометрії фреймсета Азбука кроковода. Контроль і правка геометрії фреймсета Азбука кроковода. Контроль і правка геометрії фреймсета Азбука кроковода. Контроль і правка геометрії фреймсета

Мерси , отличная тема. Сперва прочитал всё, затем подумал. Должно было получиться с первого раза — права на ошибку я себе не дал.

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

4

Ответ от kisa

  • kisa
  • kisa
  • Старожил
  • Неактивен
  • Откуда: Киев
  • На форуме с 05-03-2017
  • Сообщений: 55 734

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Основательно. Но верёвки нежнее img/ag

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Сайт kisa

Ответ от Den54

  • Den54
  • Den54
  • Опытный
  • Неактивен
  • Откуда: Беларусь Камены Бродок
  • На форуме с 22-01-2020
  • Сообщений: 110

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

А стубцины ?

Ответ от kisa

  • kisa
  • kisa
  • Старожил
  • Неактивен
  • Откуда: Киев
  • На форуме с 05-03-2017
  • Сообщений: 55 734

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

А молоток ваще огого как ровняет img/ag

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Сайт kisa

Ответ от Носорев Тарас

  • Носорев Тарас
  • Носорев Тарас
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 04-02-2020
  • Сообщений: 1 106

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Да я ж просто привык к стапелям ещё в 80-ые годы , когда работал слесарем-сборщиком на космическом предприятии — НПО имени Лавочкина. Делал стапели для сборки межпланетных станций. Вот я там однажды накосячил!!! Стыдно вспомнить. Выручила одна сварщица с аргонно-дуговой сваркой.

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

3

Ответ от stalker20

  • stalker20
  • stalker20
  • Старожил
  • Неактивен
  • Откуда: Полоцк, Беларусь
  • На форуме с 03-09-2019
  • Сообщений: 1 434

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

kisa пишет:

Но верёвки нежнее

Den54 пишет:

А стубцины ?

а если просуммировать подходы? винтовая часть(или  гидравлический домкрат) создаёт усилие, а на раму накидывается петля из стропы (да хоть ненужного ремня безопасности от авто), через которую это усилие передаётся на ровняемую раму.

внук слесаря, сын токаря, умею паять и слегка программист.

2

Ответ от Пафнутий

  • Пафнутий
  • Пафнутий
  • Старожил
  • Неактивен
  • Откуда: Зеленодольск-Запорожье
  • На форуме с 06-03-2017
  • Сообщений: 4 778

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Носорев Тарас,
Я уж подумал по основательности подхода, что вы программист. Чтобы вручную не сортировать пару директорий, проще написать новую операционку.
А тут аэрокосмическая промышленность, оказывается.
Тоже тема  img/ay

Про велосипедицу Дору
Про остальных велосипедов

Ответ от Носорев Тарас

  • Носорев Тарас
  • Носорев Тарас
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 04-02-2020
  • Сообщений: 1 106

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Пафнутий, самого себя я программирую — можно считать , что и программист)).  А хорошо бы домкрат с маслостанцией, управление тумблером с любого места, ремень или стропа тянет, руки свободны. Красотища!

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

Ответ от kisa

  • kisa
  • kisa
  • Старожил
  • Неактивен
  • Откуда: Киев
  • На форуме с 05-03-2017
  • Сообщений: 55 734

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Ага, и оптические датчики положения трубы img/ag
Рабочий орган хорошо бы в виде чепрачного ремня сделать img/rolleyes

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Сайт kisa

1

Ответ от DVDshnik

  • DVDshnik
  • DVDshnik
  • Старожил
  • Неактивен
  • Откуда: Рязань
  • На форуме с 05-04-2017
  • Сообщений: 5 818

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

А ещё лучом Лазаря изгиб трубы контролировать при этом  img/ag

"Ненавижу, когда все шагают в ногу одинаково стриженые, одинаково одетые, с одинаковыми мыслями в одинаково пустых головах" © Кий.

1

Ответ от Євгеній76

  • Євгеній76
  • Євгеній76
  • Moderator
  • Неактивен
  • Откуда: Рівне
  • На форуме с 06-03-2017
  • Сообщений: 13 460

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Прям не тема, а семінар з НФ виходить.

Я рухаюсь, значить я існую!

Ответ от Носорев Тарас (26-12-2020 23:40:21 отредактировано Носорев Тарас)

  • Носорев Тарас
  • Носорев Тарас
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 04-02-2020
  • Сообщений: 1 106

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Это ж прямо -таки получается оборудование для Гарантийной Мастерской от Завода.  В каждый крупный город.

Эх, не хотел говорить, да ладно — скажу. Я этим кроководством ещё в 94-96 годах занимался, да не правил геометрию рам только. Искал свои варианты. Комбинировал Феникс китайский с ХВЗ и тому подобное. Потом всё это отдал желающим просто.

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

Ответ от LaCoste Man

  • LaCoste Man
  • LaCoste Man
  • Интересующийся
  • Неактивен
  • Откуда: Dnipro.UA
  • На форуме с 26-12-2020
  • Сообщений: 1

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Что посоветуете, если у меня нет большой мастерской со Стапелями...

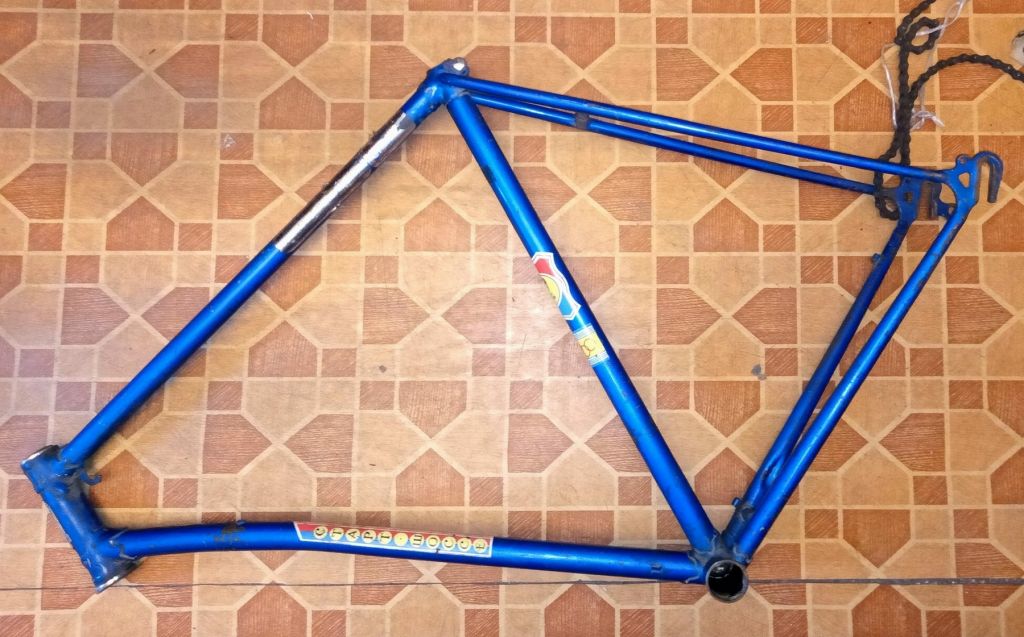

Как можно наиболее простыми подручными средствами выгнуть обратно только одну трубу рамы СШ?
В книгах А.Н.Колумбета "Велосипедные секреты" и Д.А.Полищука "На прогулку — с велосипедом" указаны позы если погнуто две трубы...
Азбука кроковода. Контроль і правка геометрії фреймсета

Ответ от Носорев Тарас

  • Носорев Тарас
  • Носорев Тарас
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 04-02-2020
  • Сообщений: 1 106

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

LaCoste Man, Если вобще ничего не покупать, то можно пойти в гаражи и найти там всё. Сделать, например , рычаг из трубы или швеллера 2-х метрового. Пропустив его внутри рамы и закрепив один конец на стене (ну или чёт-то там придумать ), через проставку надавливать на вогнутость.

А 3-х метровый рычаг ещё лучше будет.

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

Ответ от Носорев Тарас

  • Носорев Тарас
  • Носорев Тарас
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 04-02-2020
  • Сообщений: 1 106

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

LaCoste Man, А можно , к примеру, найти у знакомых рычажную ручную лебёдку тросовую  с храповиком, закрепить её, накинуть на гнутую трубу широкий пояс штангиста и  начать тянуть за него , уперев раму за рулевой узел и за кареточный.

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

1
