atepernetuzh,
У меня есть разобранная вилка от В-63 и толщина стенки труб у короны около 2мм, меня удивила. Вилка сейчас на даче, измерить сразу не смогу.
Riverdale, Вы, наверное, что-то путаете. Вилка тогда бы весила в районе килограмма. Эти как-бы не лёгкие.

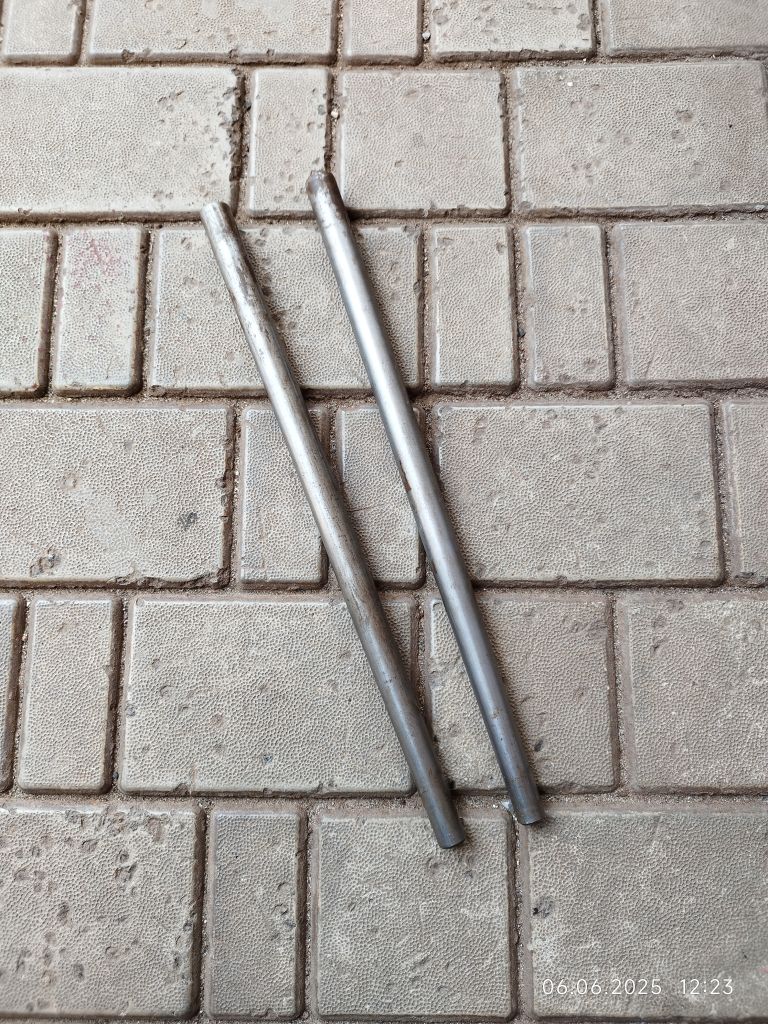

Не так давно нашёл в закромах последнюю пару конусных трубок 20х16 и решил из них сделать опять вилочку.

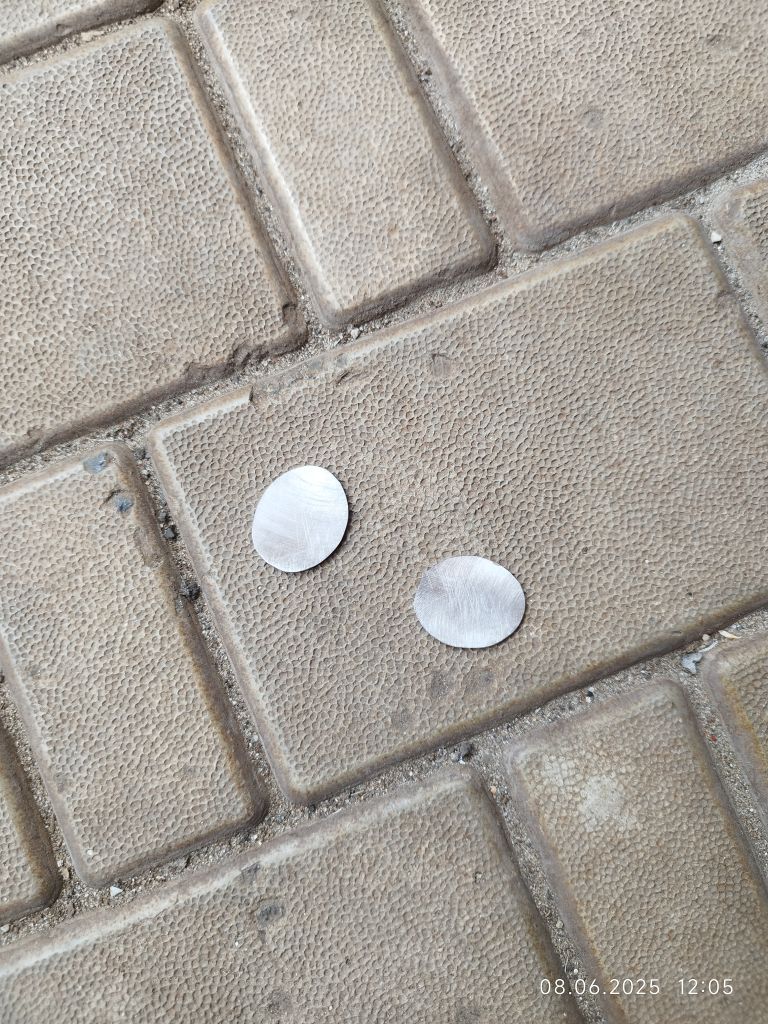

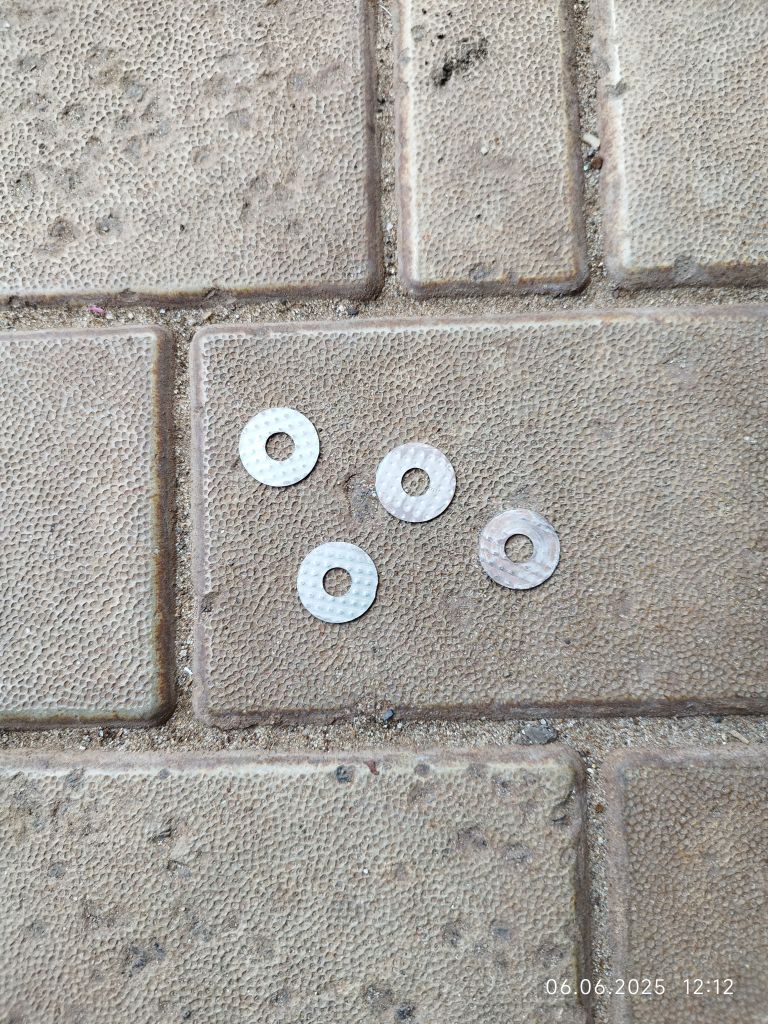

Начал с дропаутов. Вырезал пятаки из профиля 0.5 мм

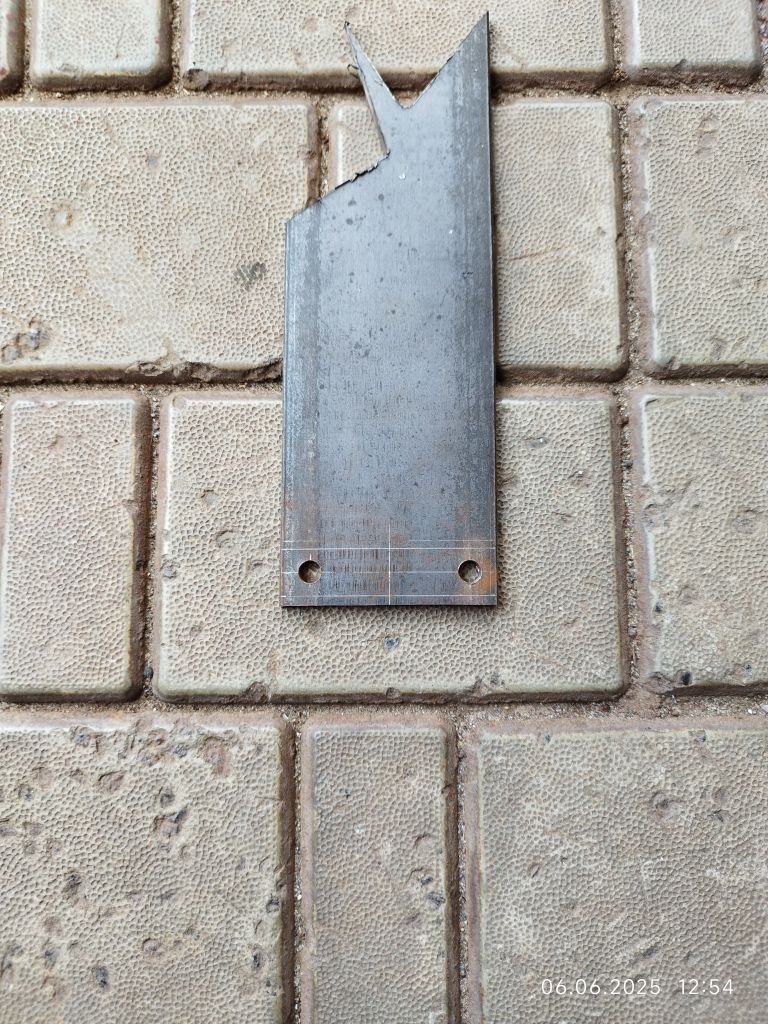

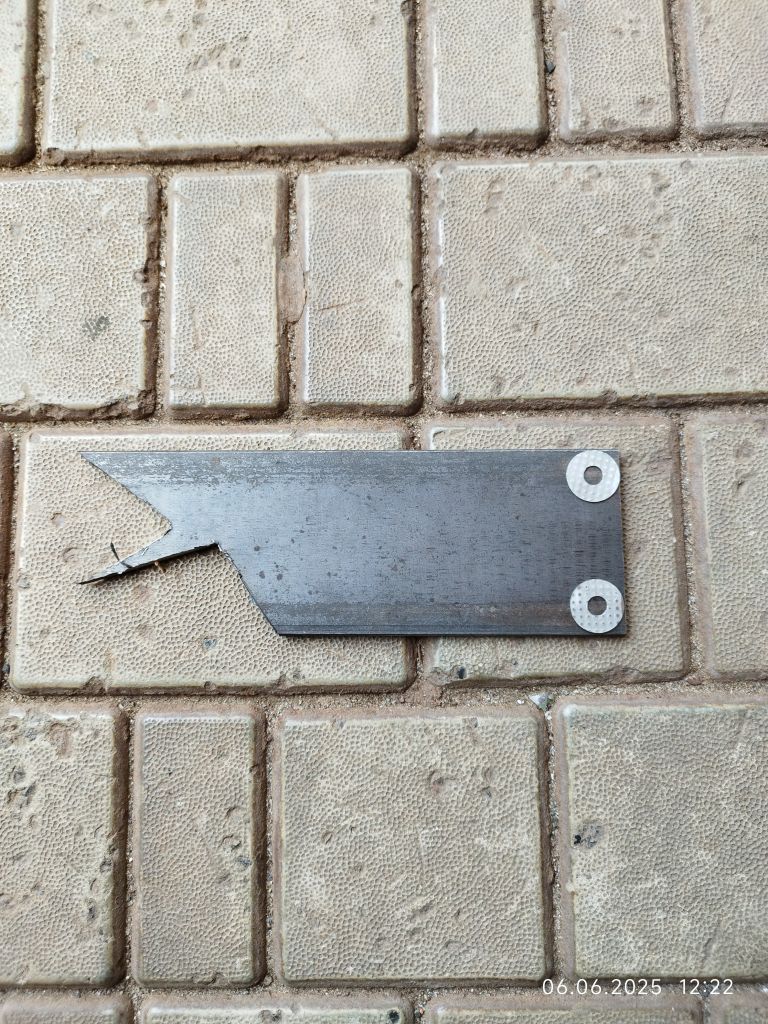

Расчертил лист 5-ки

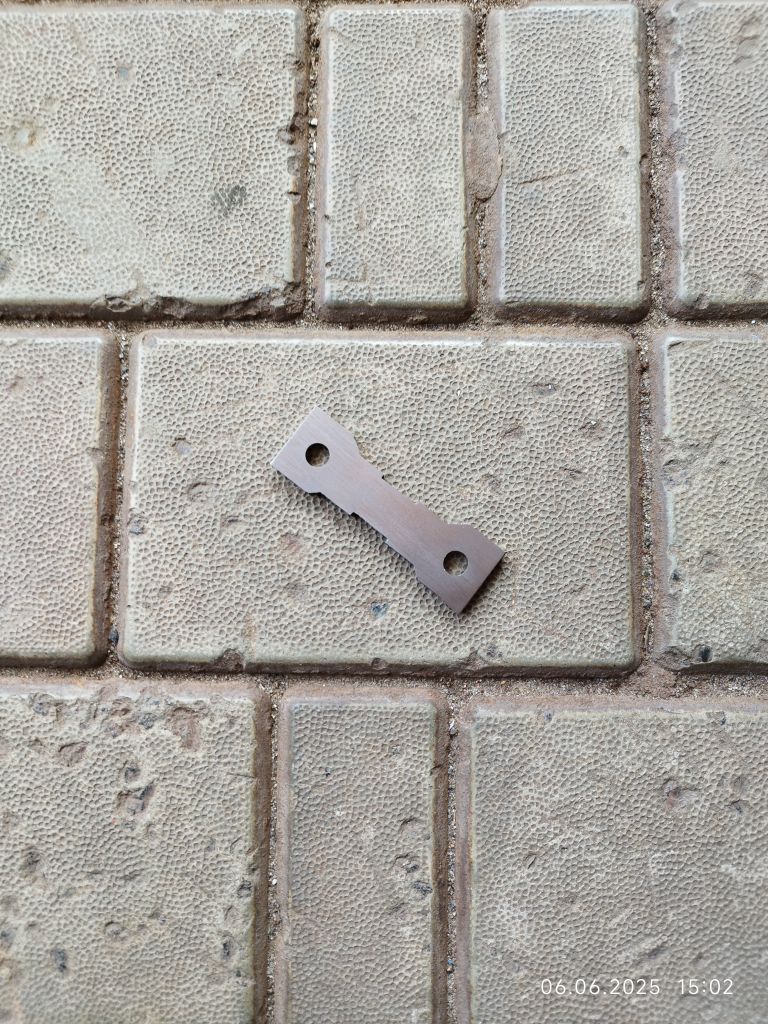

И процесс пошёл
Добавлено: 08-06-2025 22:03:04
Добавлено: 08-06-2025 22:04:34

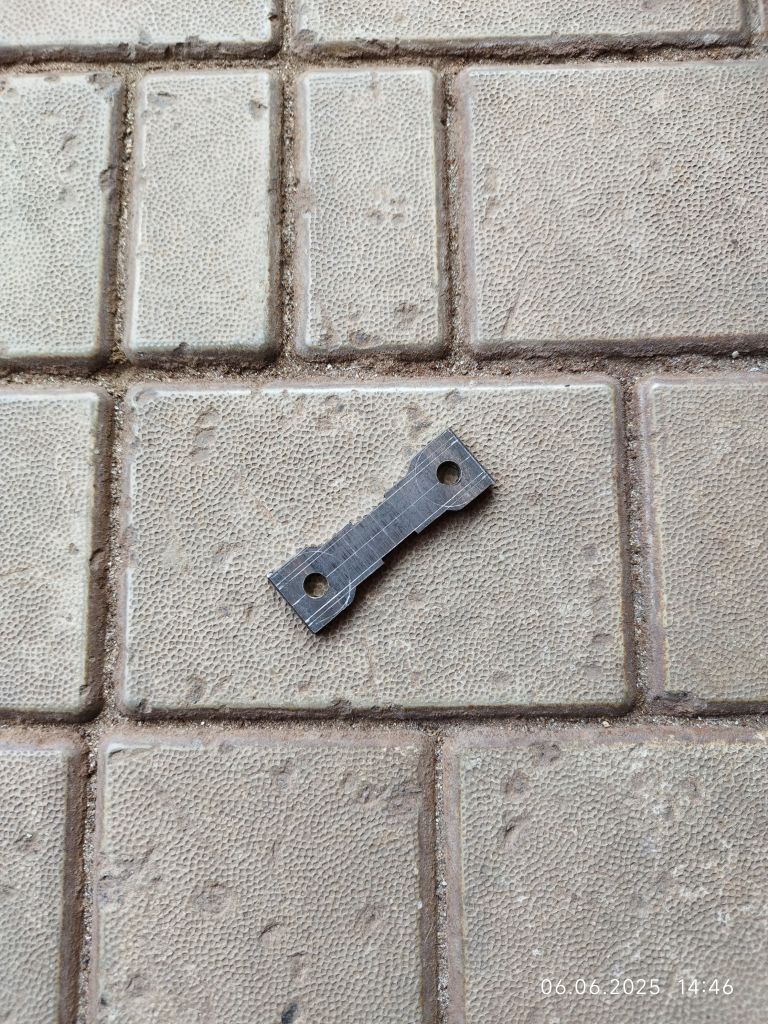

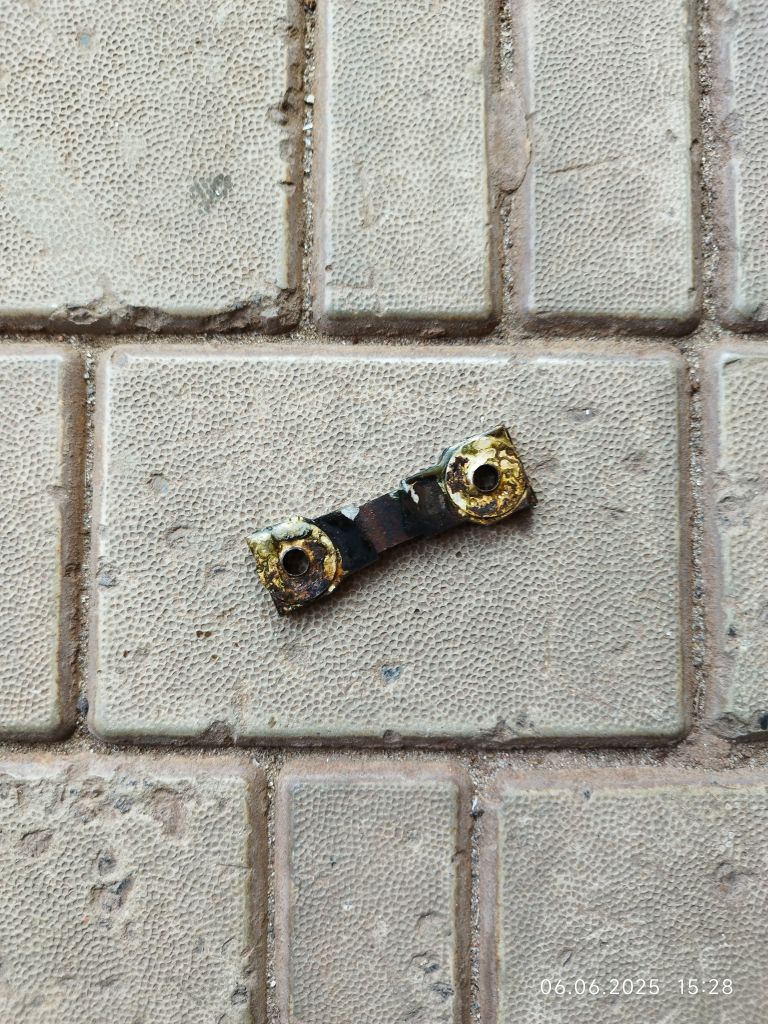

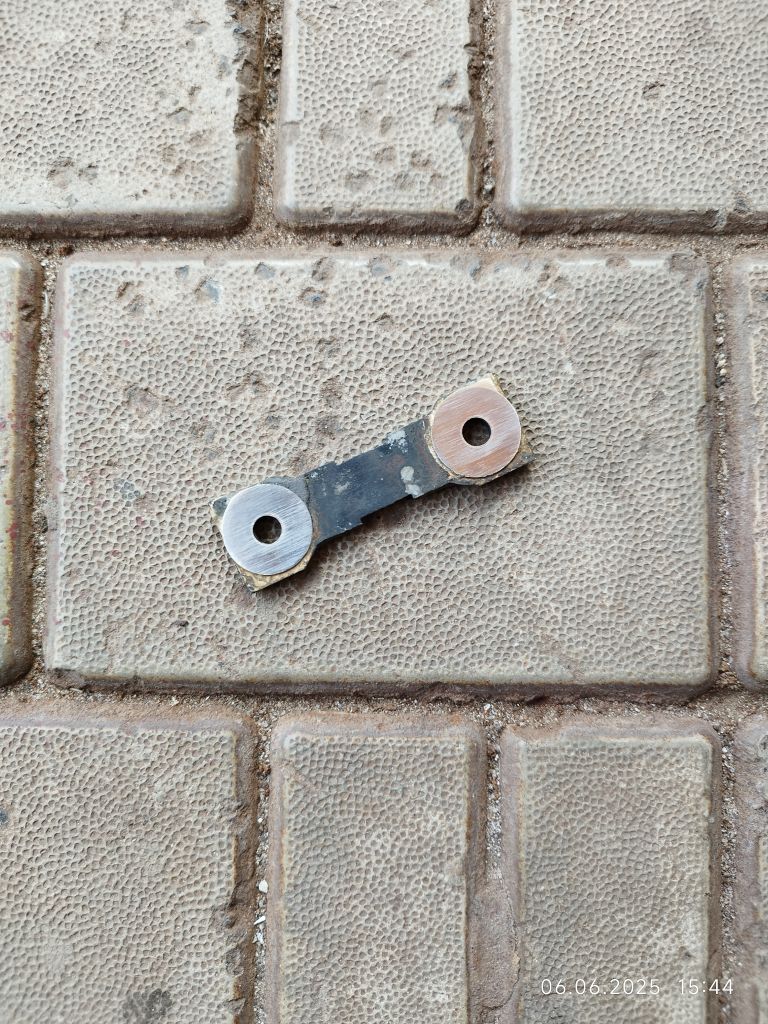

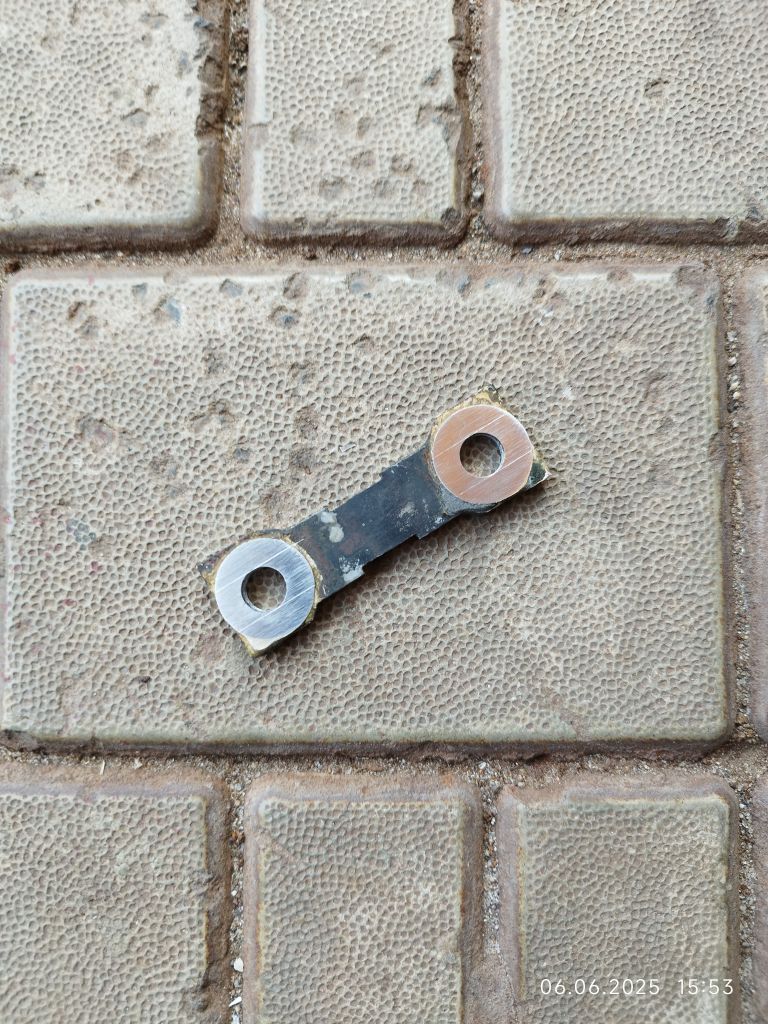

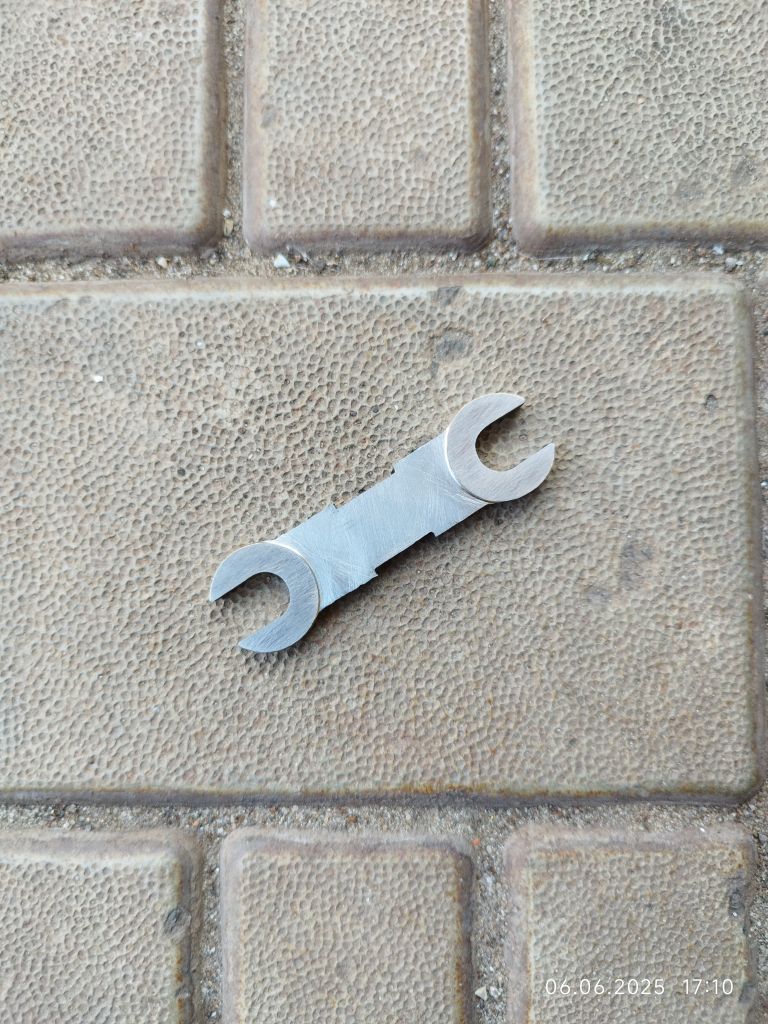

Вот такой получился прикольный ключик на 10
Но, увы : )

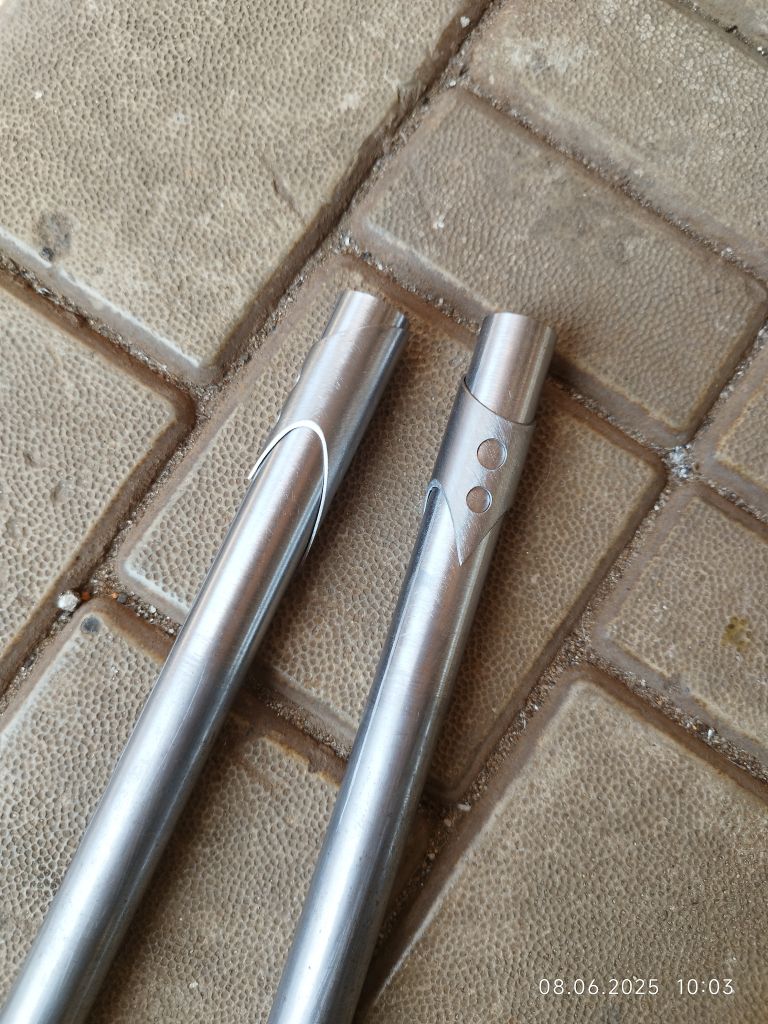

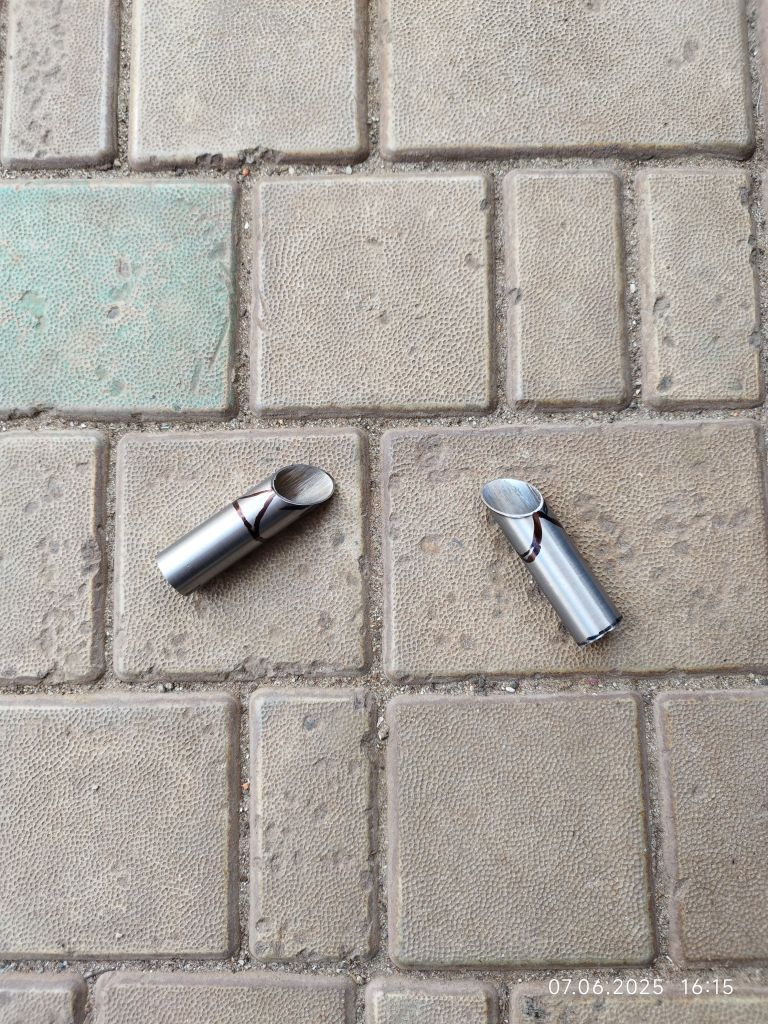

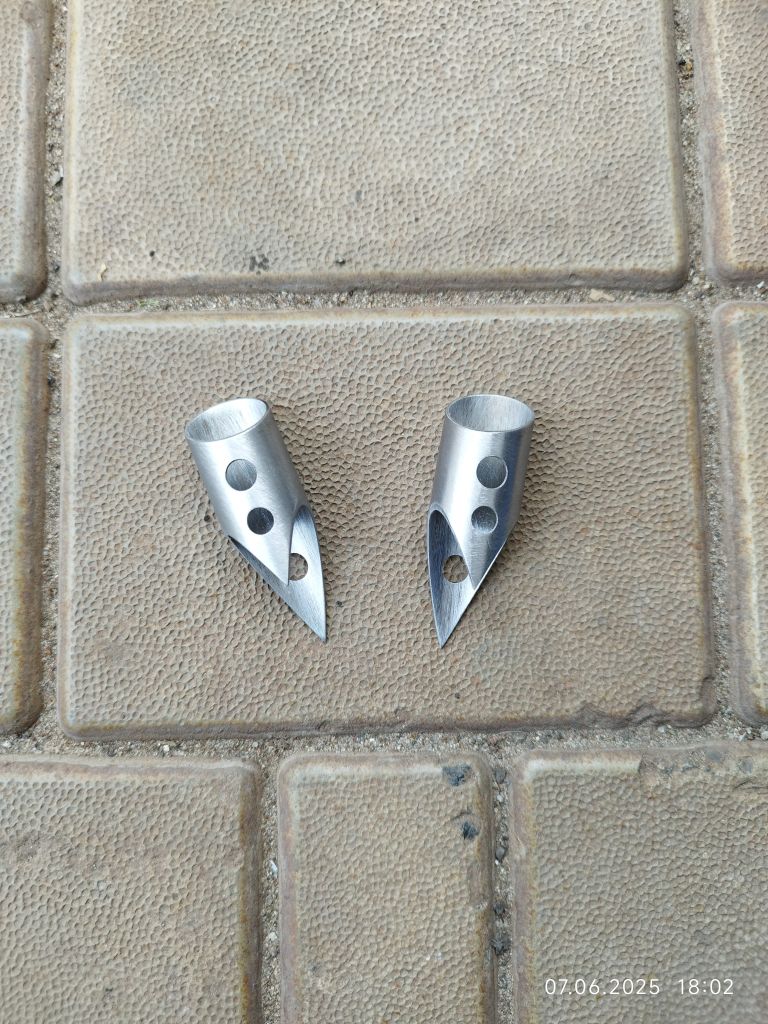

Далее декоративные-усиливающие накладки на верх перьев. Еле нашел кусок трубы по размерам. Примерно 22х0.8
Добавлено: 08-06-2025 22:11:09

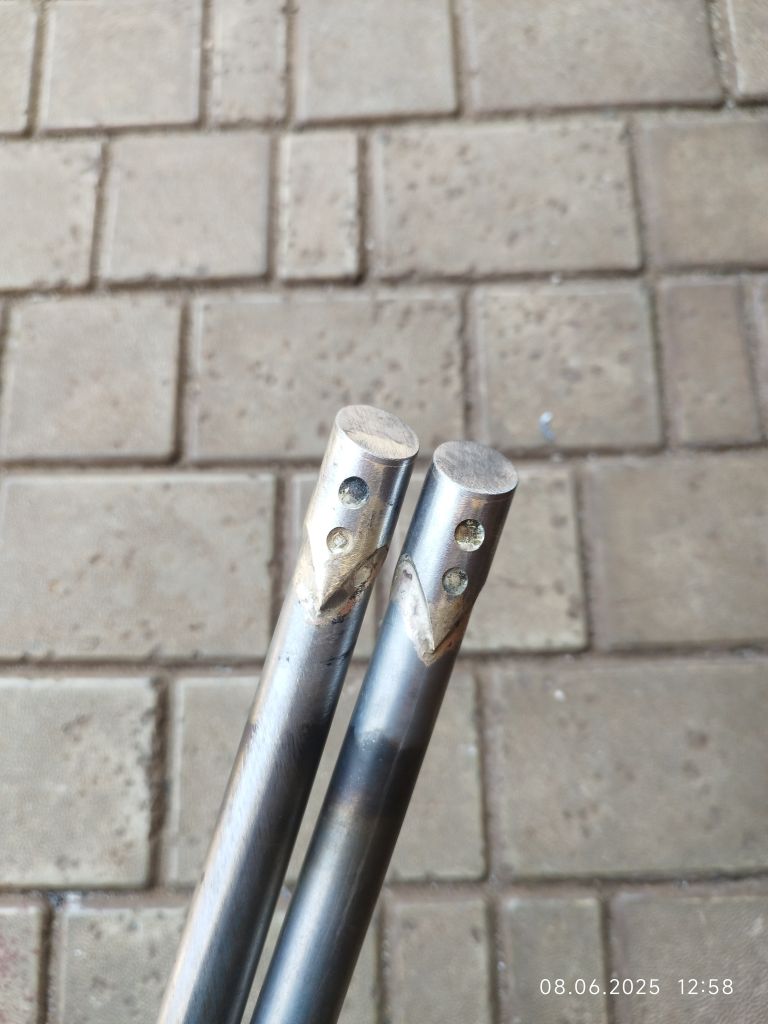

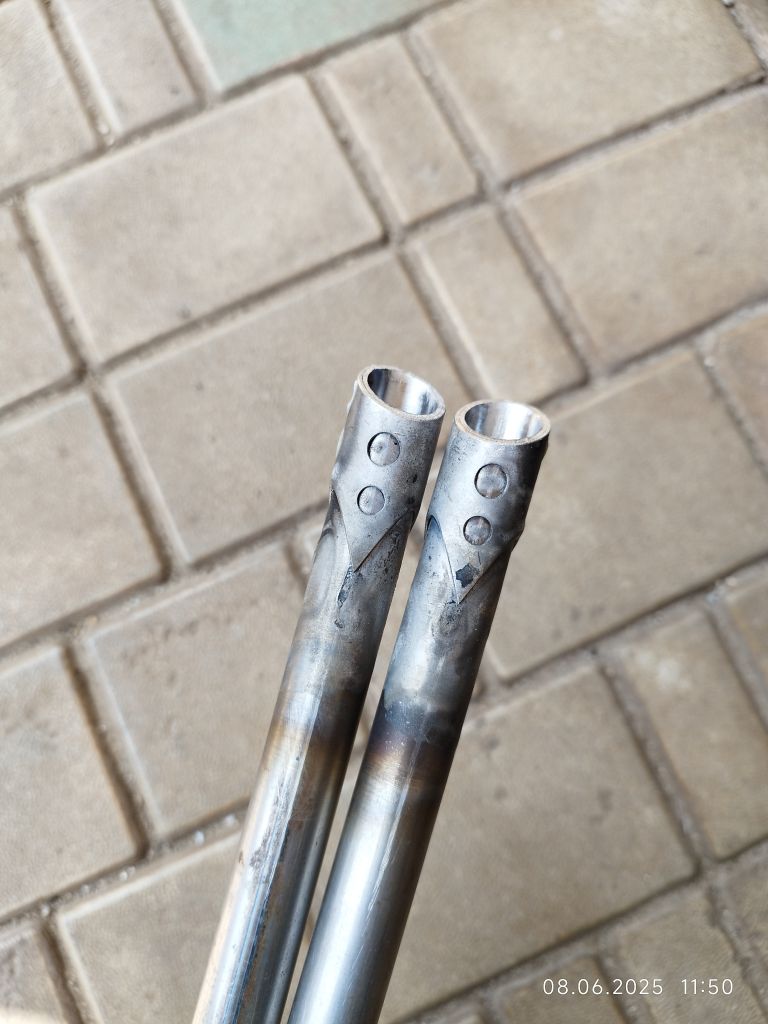

Полностью их пропаивать не стал, только прихватил

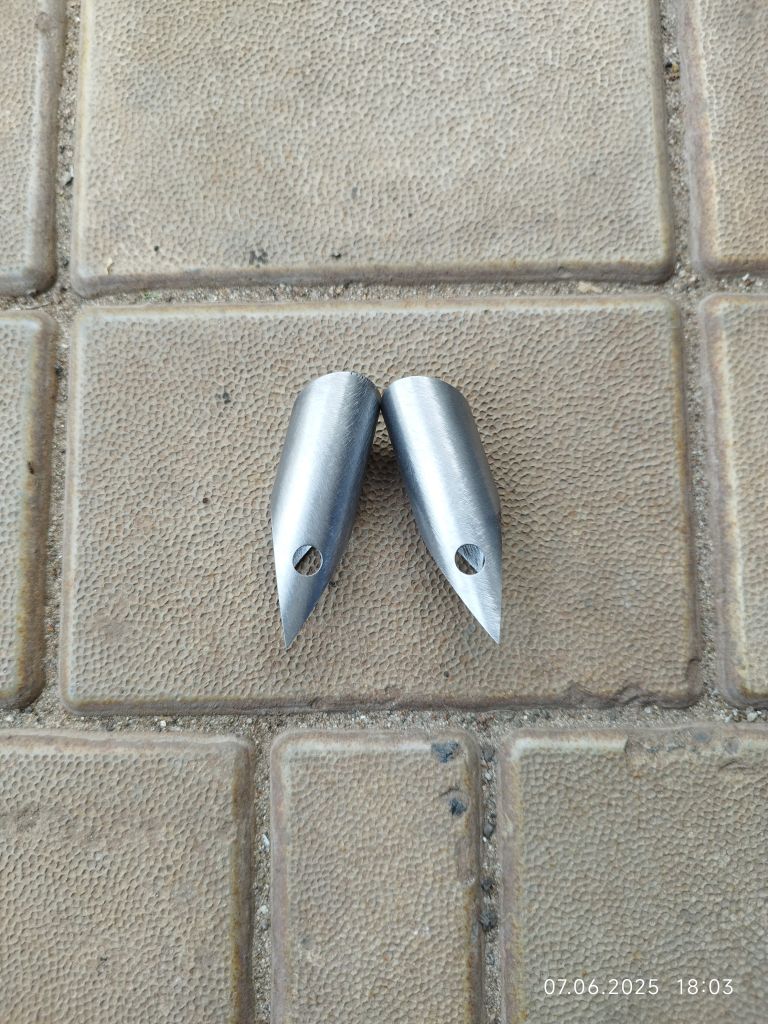

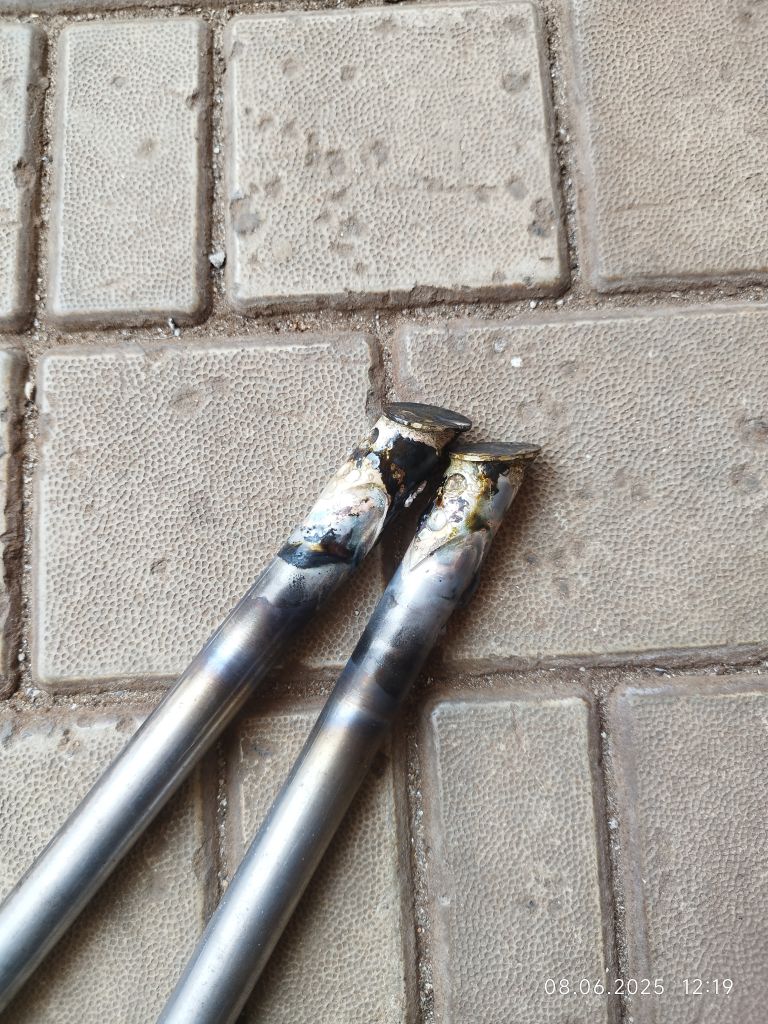

Вырезал заглушки и тогда всё пропаял

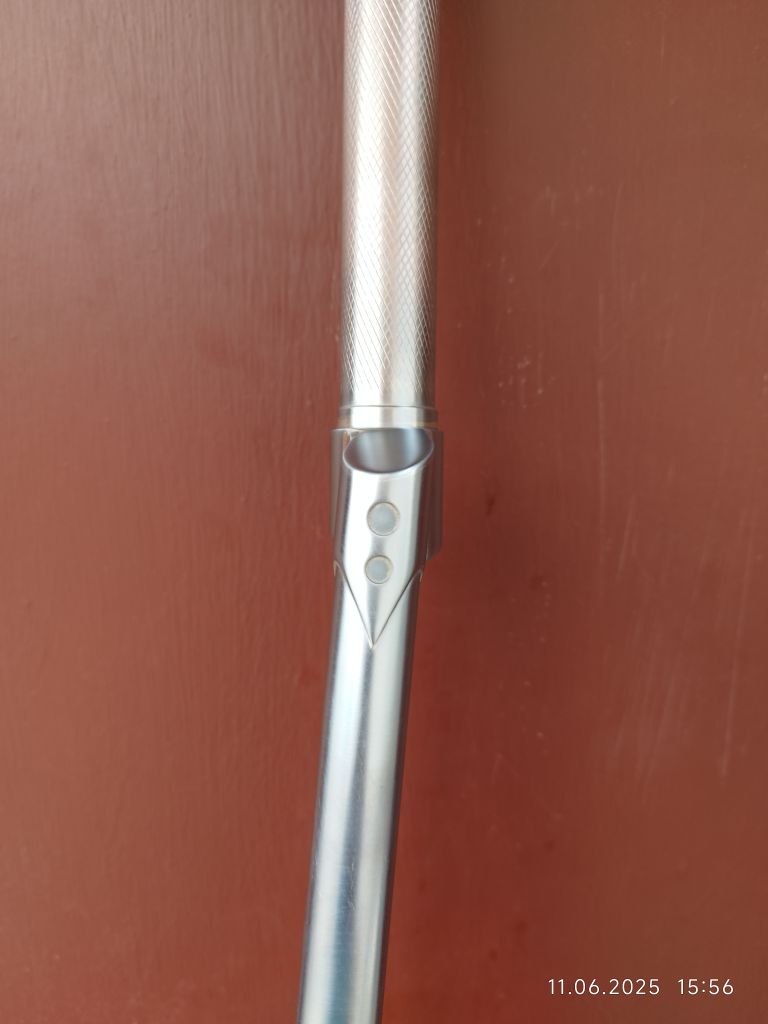

Немного почистил

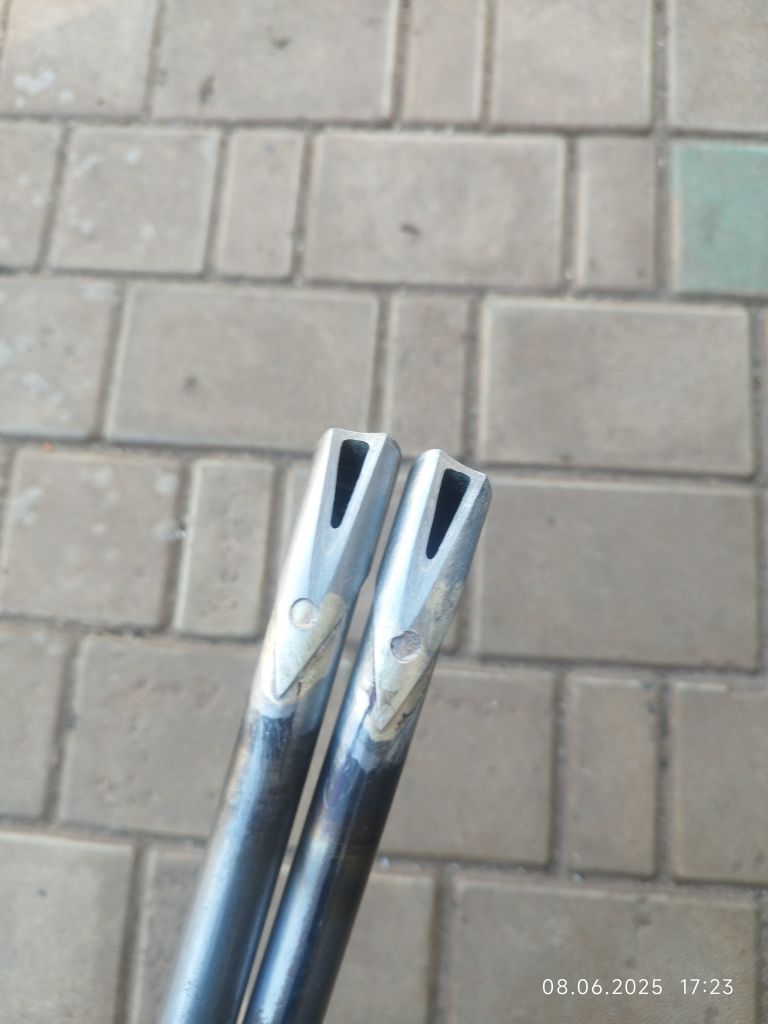

И сделал вырезы под "корону". Вилка будет безкоронка, забыл сказать.

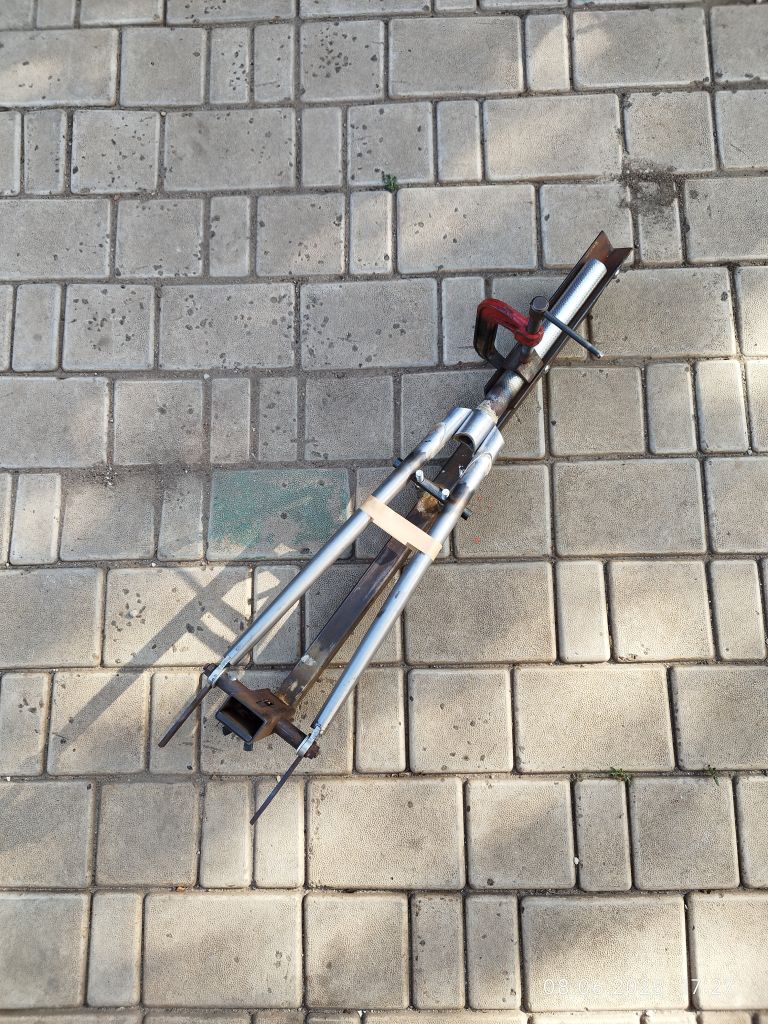

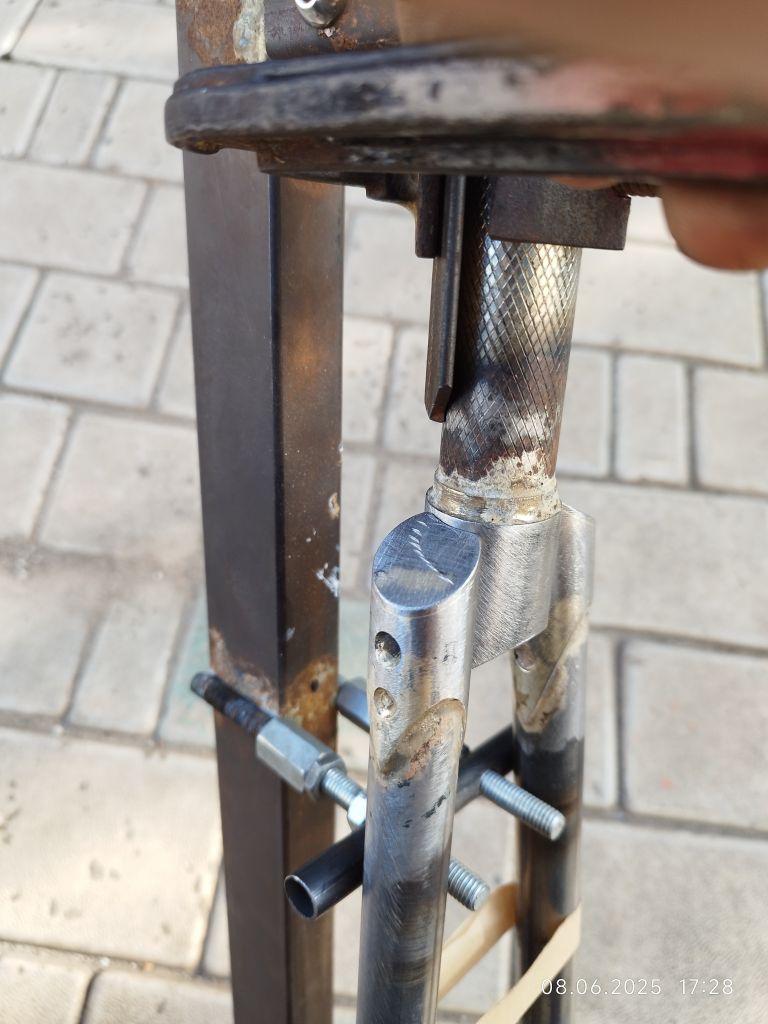

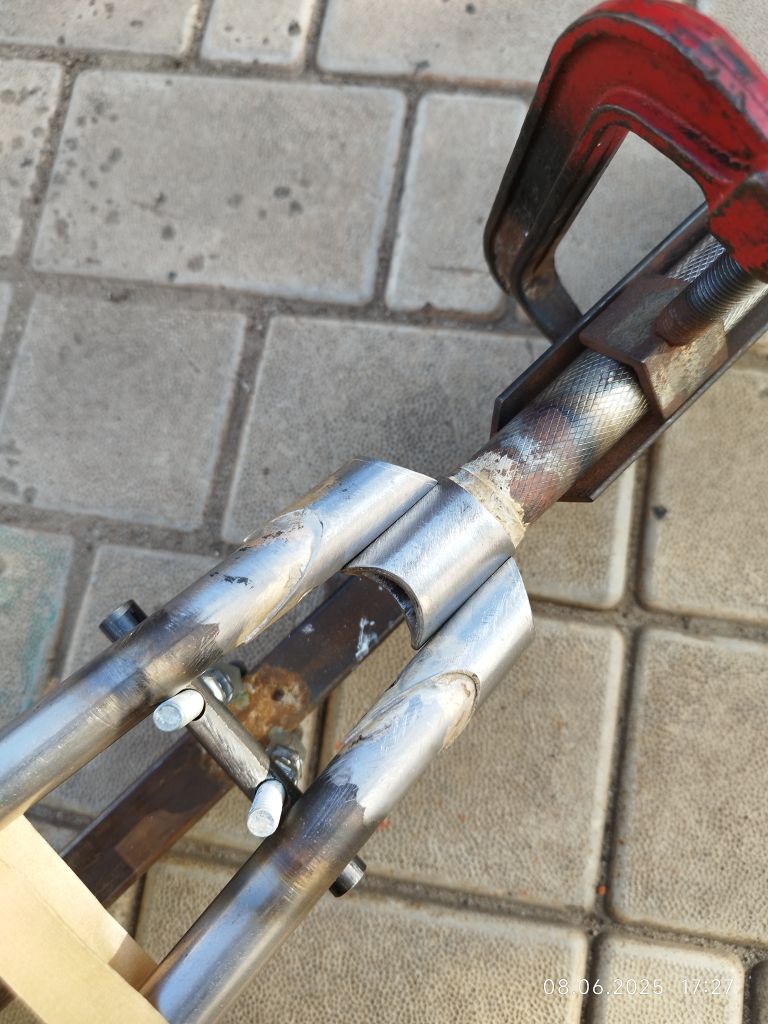

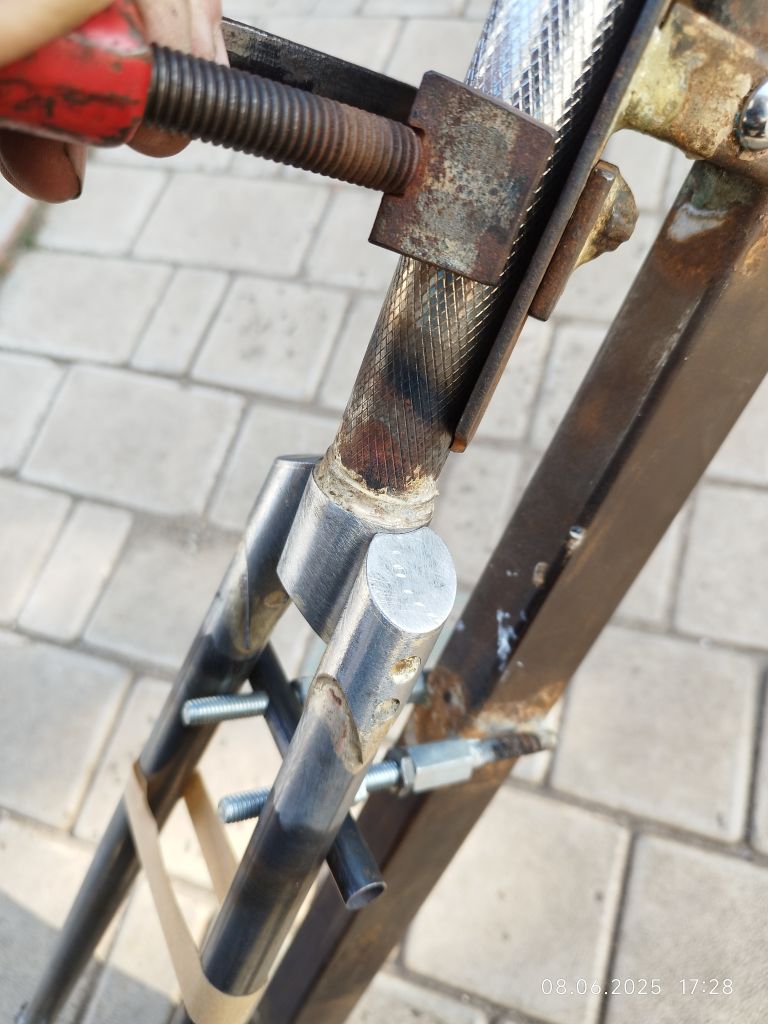

Собрал все в стапеле
Аааа, шток вилки и "корона" тоже были сделаны давно и из новых частей. Шток- из подседела 25.4х1.5. И шток паялся с усиливающим отрезком внутрь в начале, типа как у некоторых Стартонов.
Добавлено: 08-06-2025 22:27:53

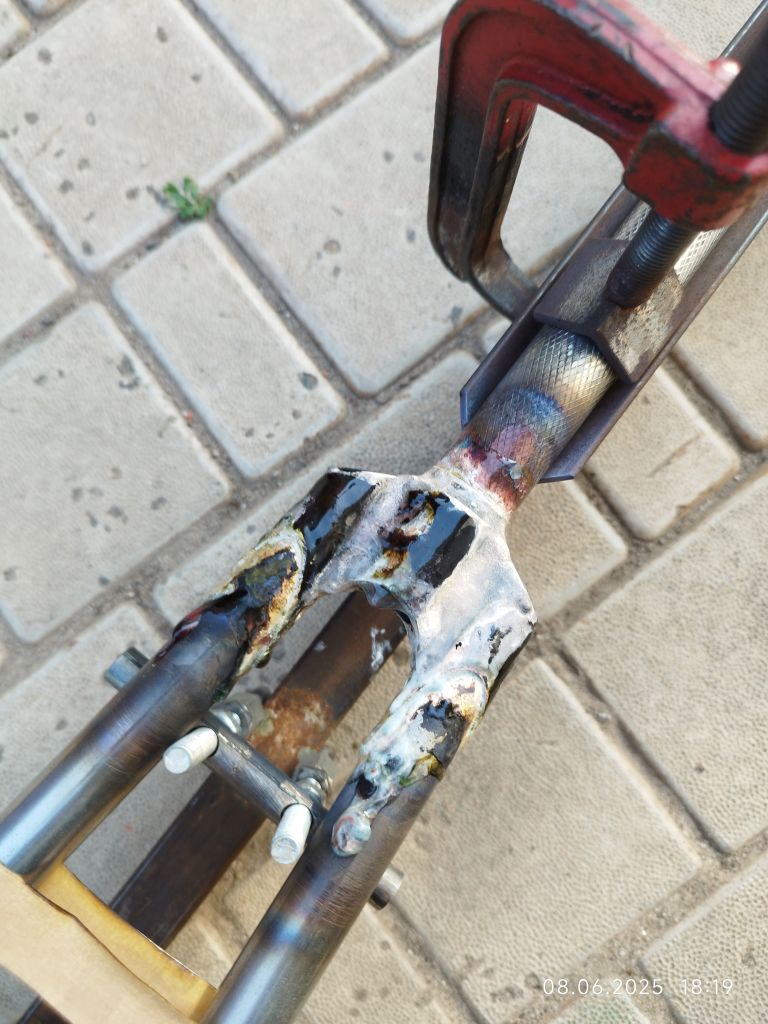

Всё пропаял. Хоть и делал вкладыши ∅3 мм для экономии припоя, но все равно его ушло дофига, почти 2 палки двухмиллиметрового.

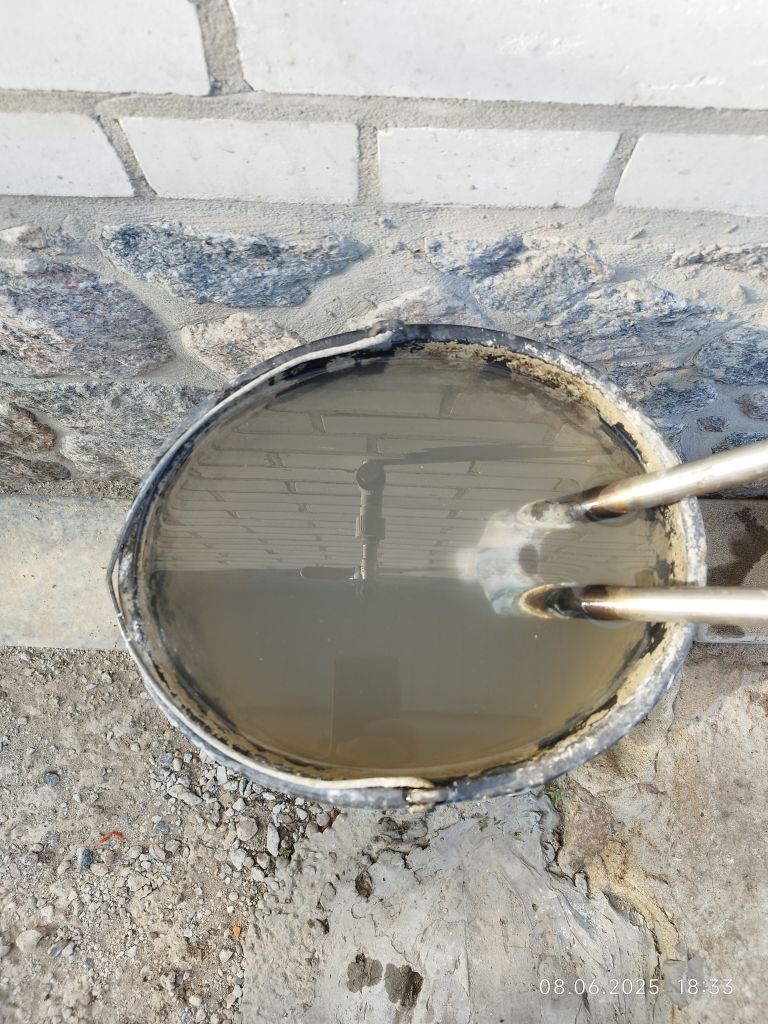

И кинул на ночь купаться

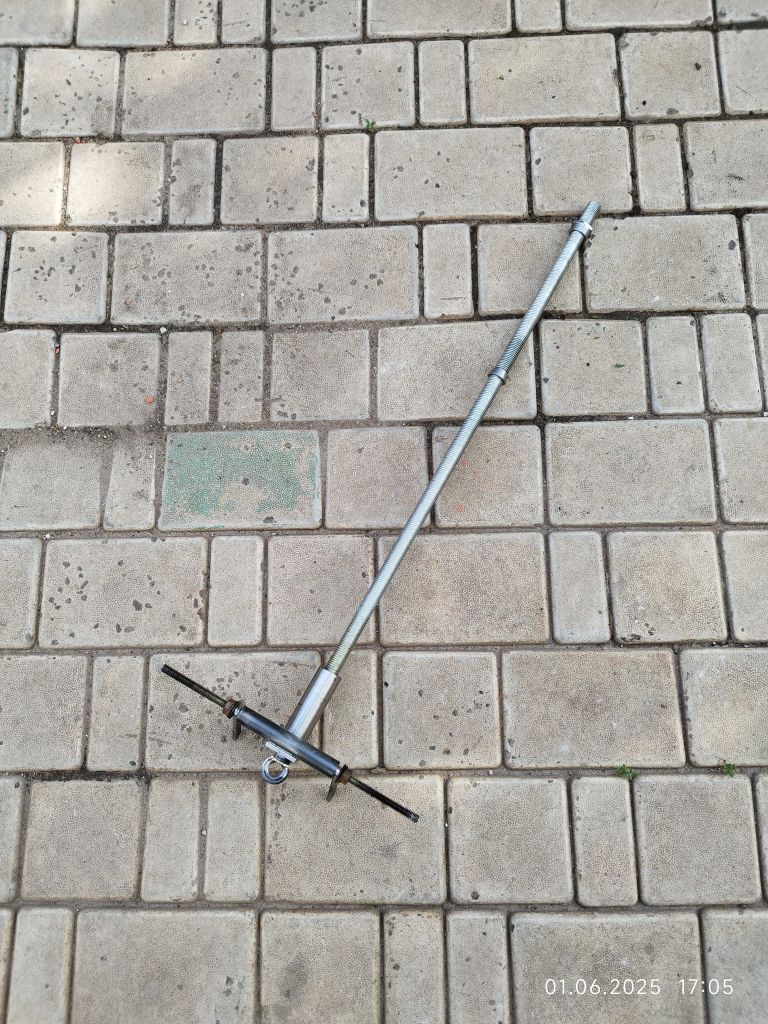

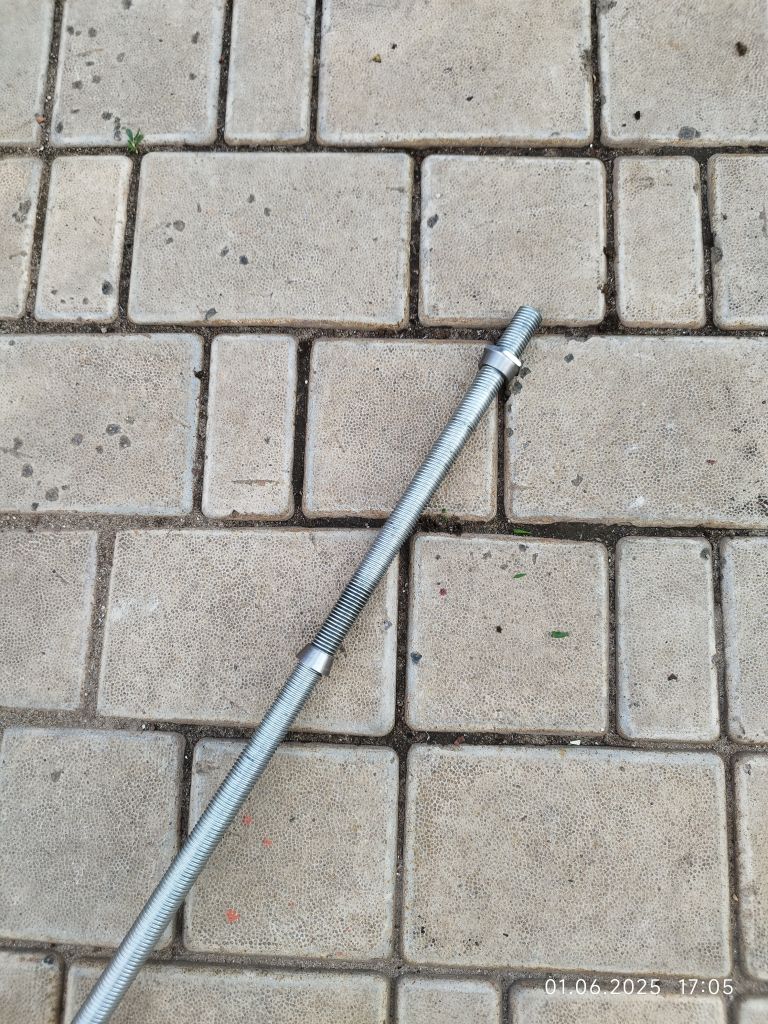

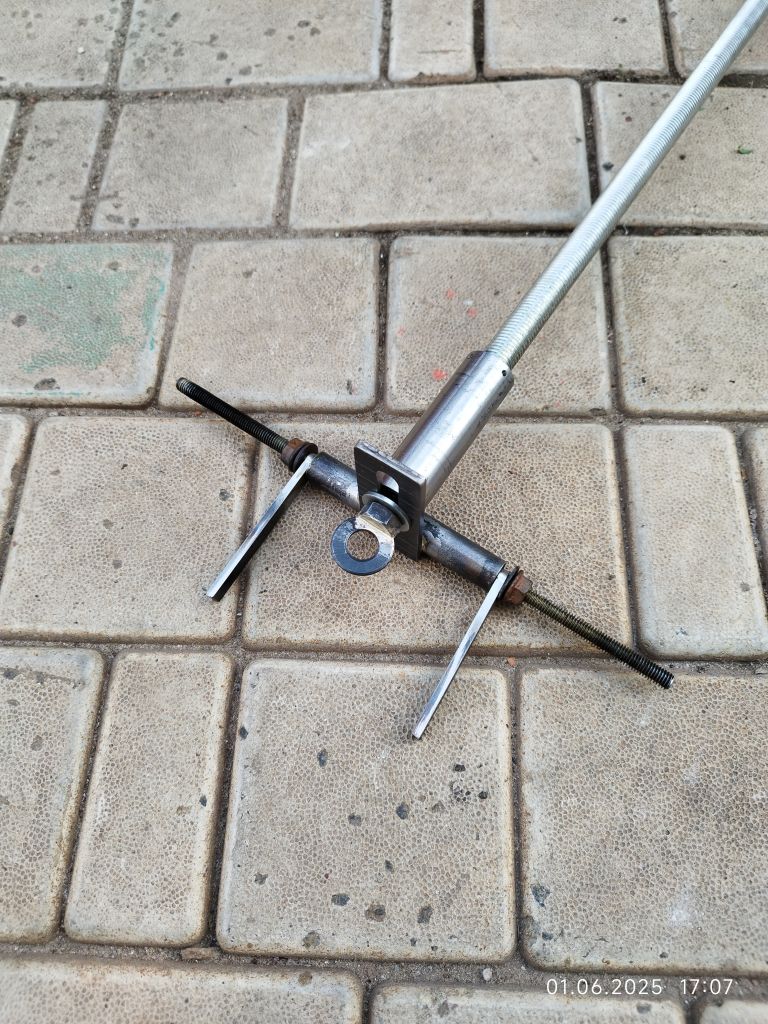

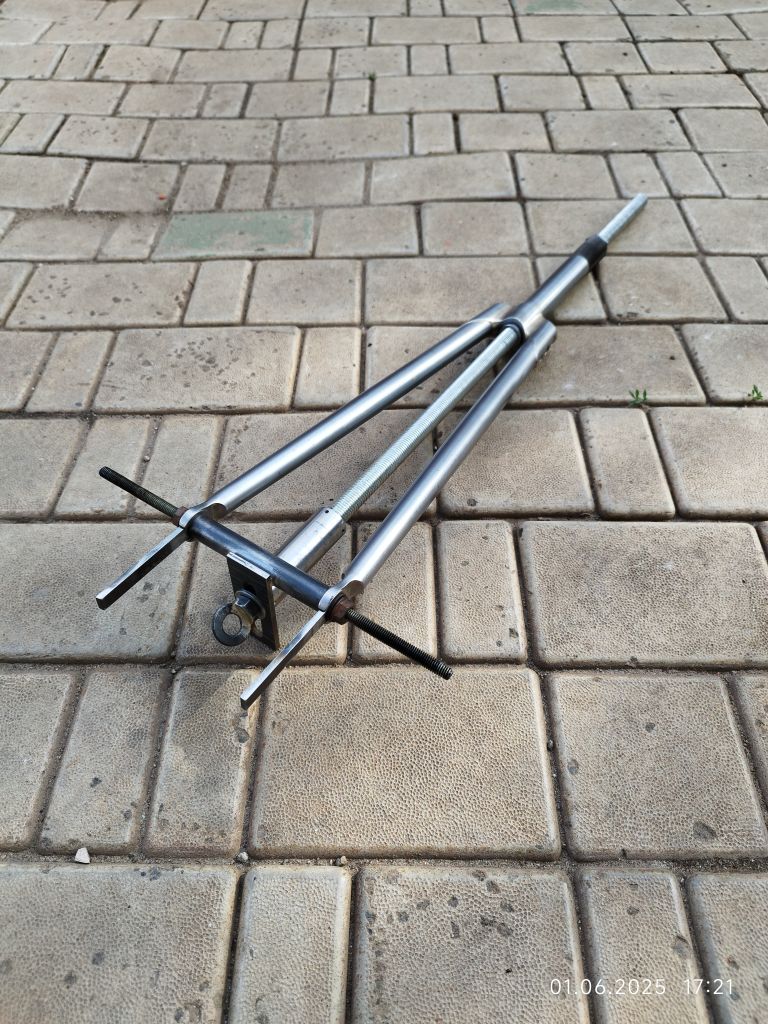

И да, логичнее было бы впаять в начале дропы, в данном случае, но решил проверить тоже сделанное пару дней назад устройство

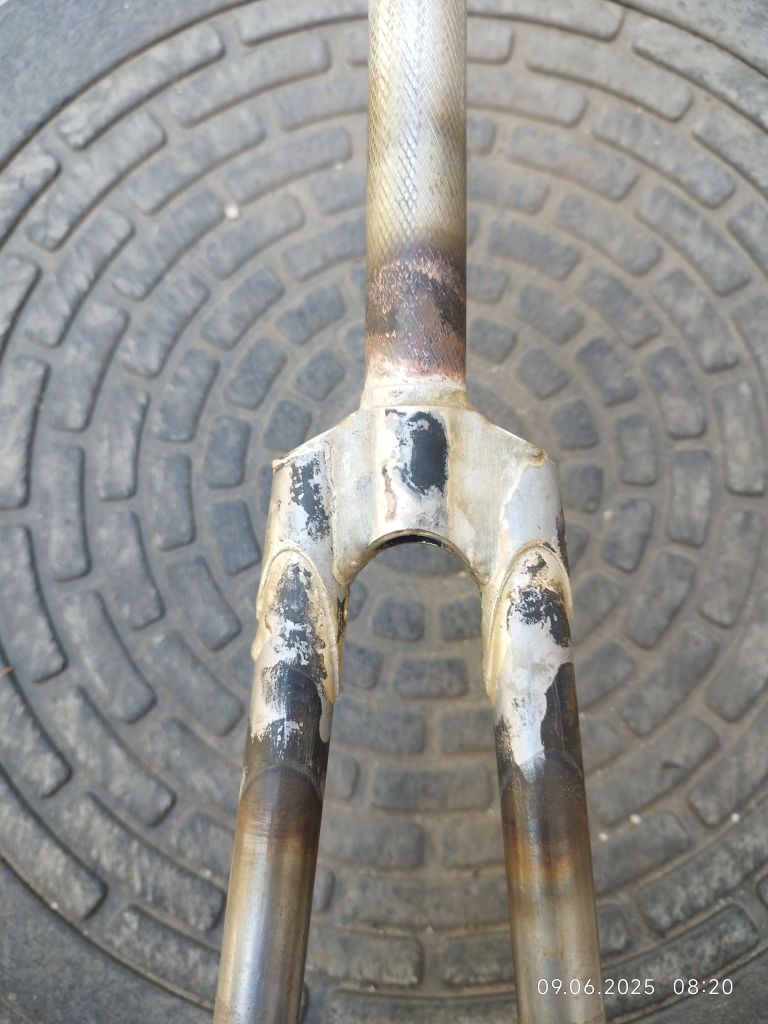

Вот так выглядит вилочка после ночного купания

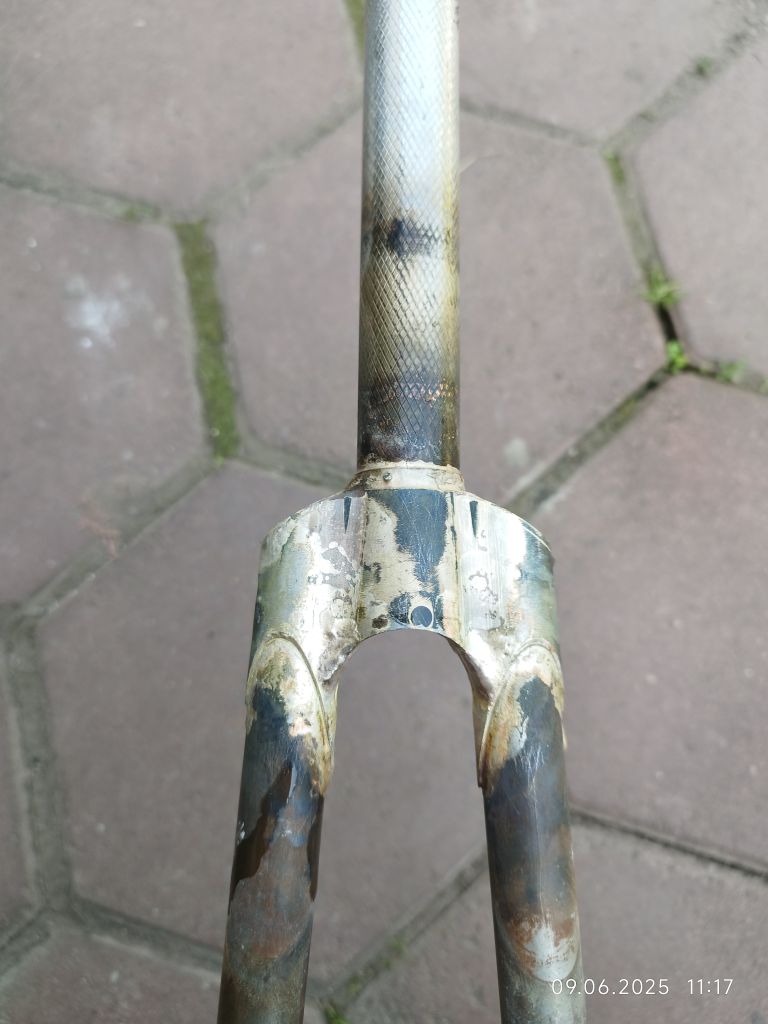

Решил наплавить по второму кругу углы
Запаял образовавшуюся (втянуло припой) щель под одной крышкой
Ну остальные дефекты.

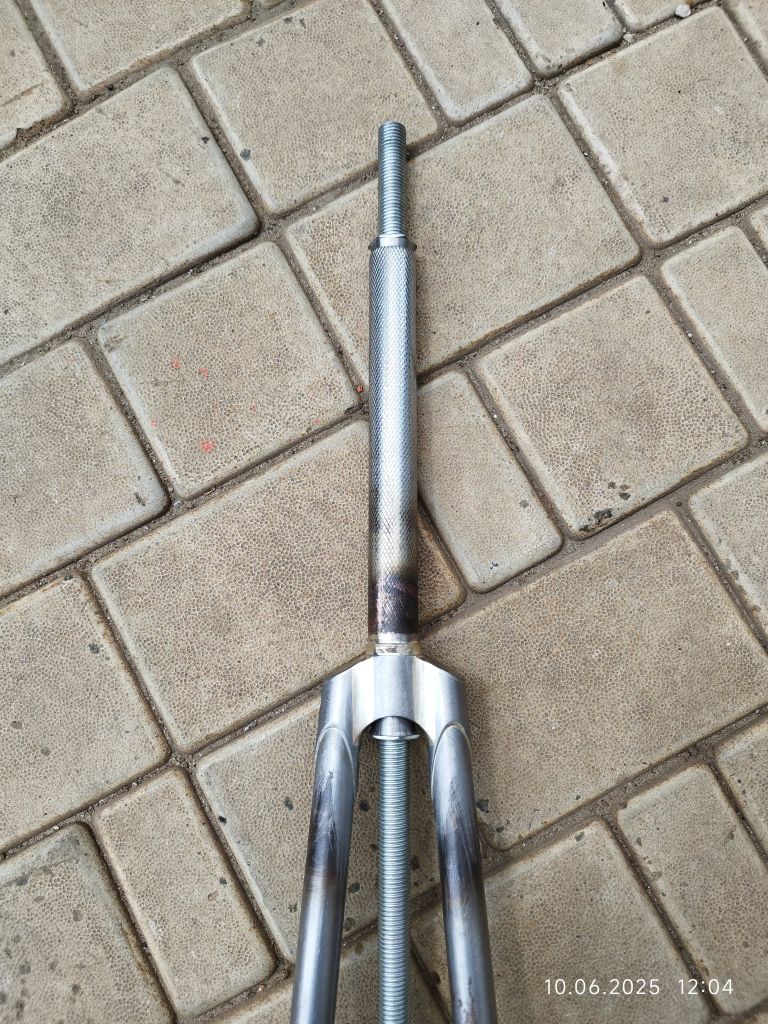

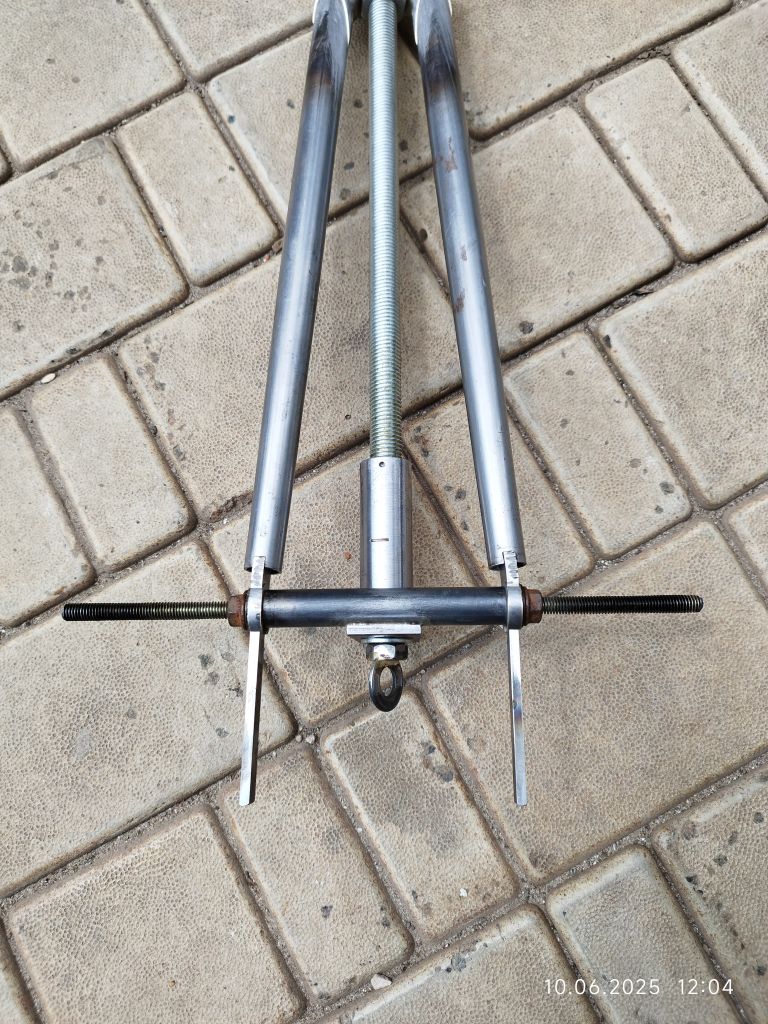

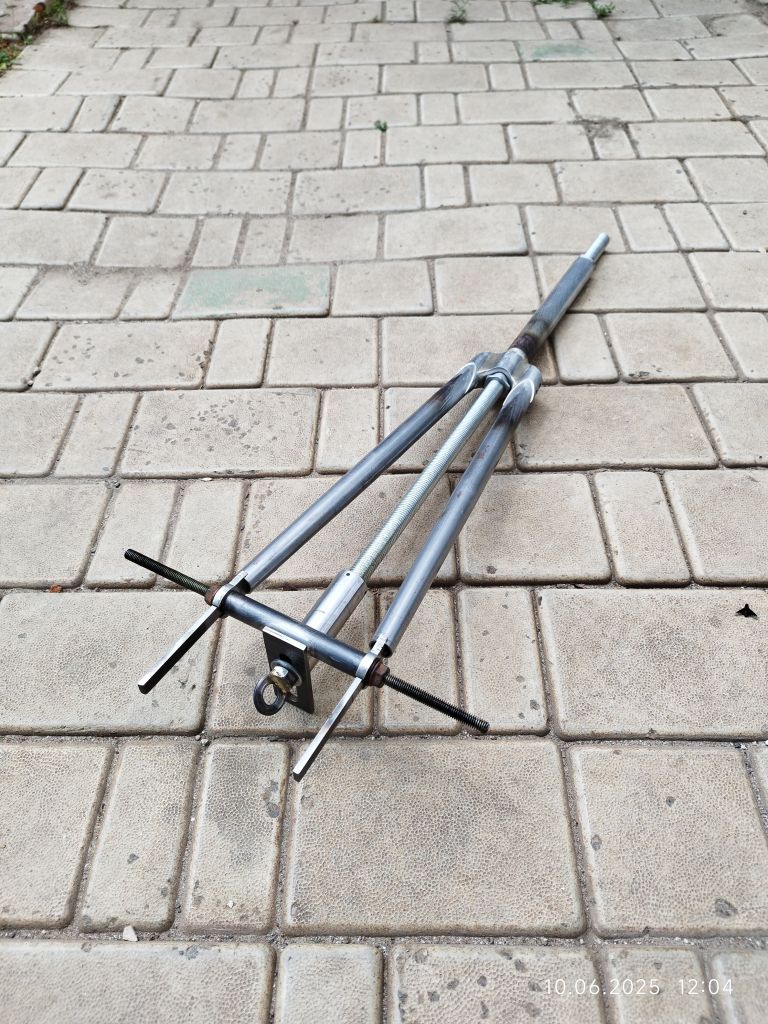

Далее стал вычухивать после пайки корону. Чухать надоело, решил впаять дропауты и испытать новый jig. Перед пайкой дропов немного подкорректировал геометрию.
Добавлено: 10-06-2025 19:26:51

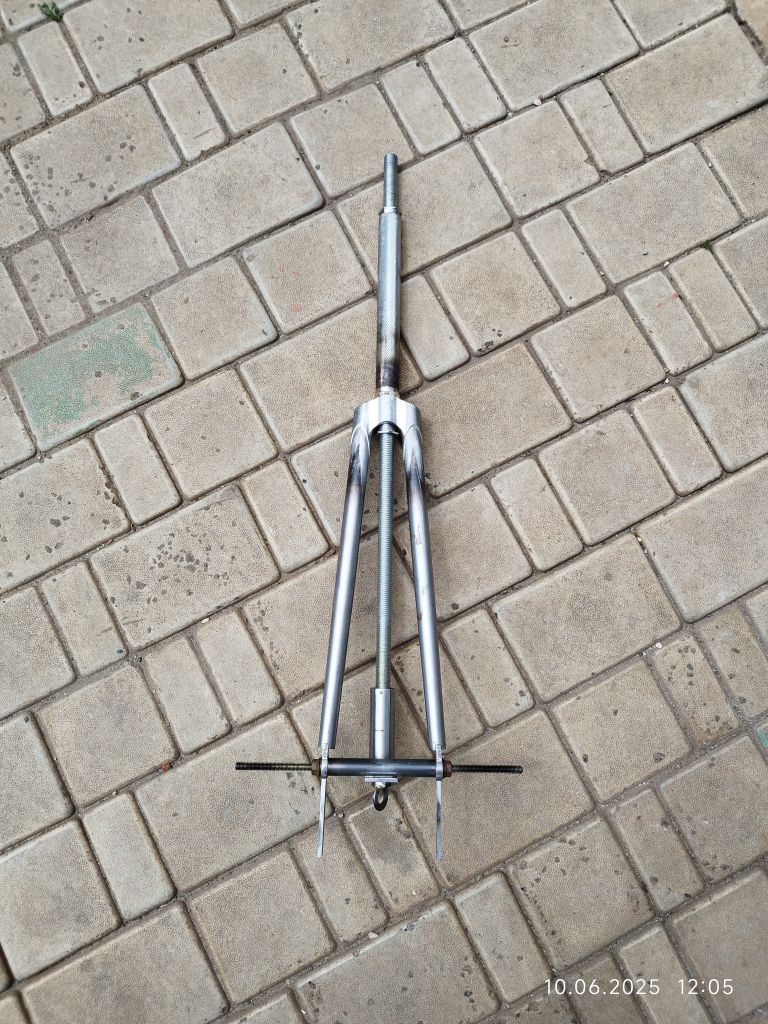

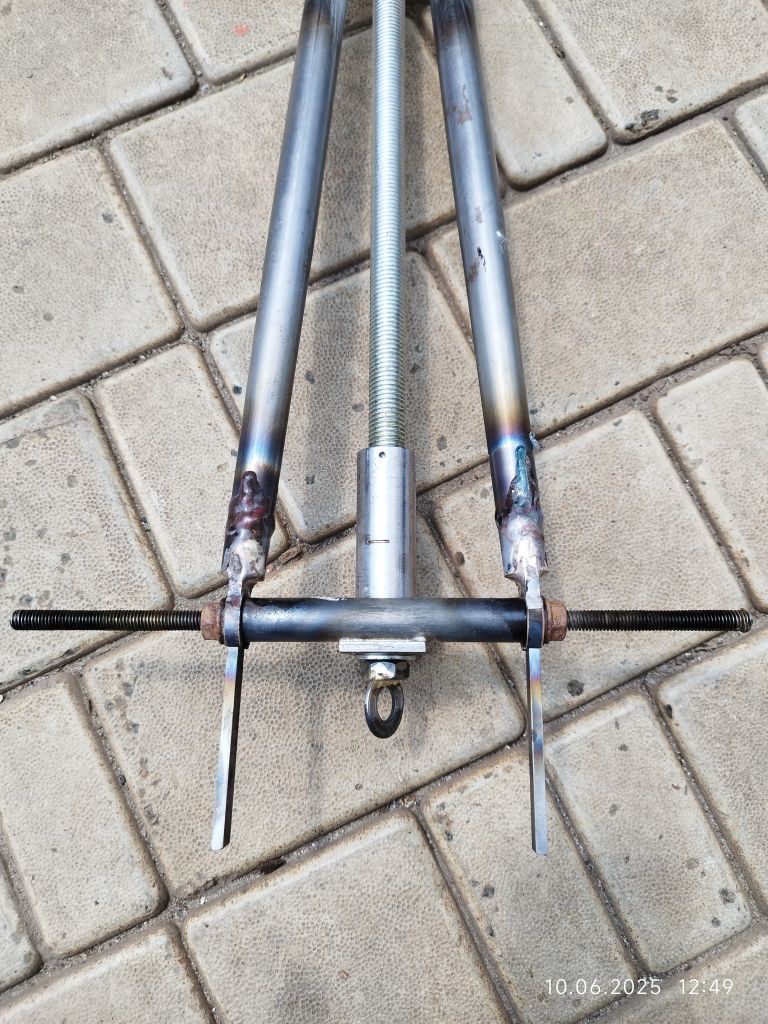

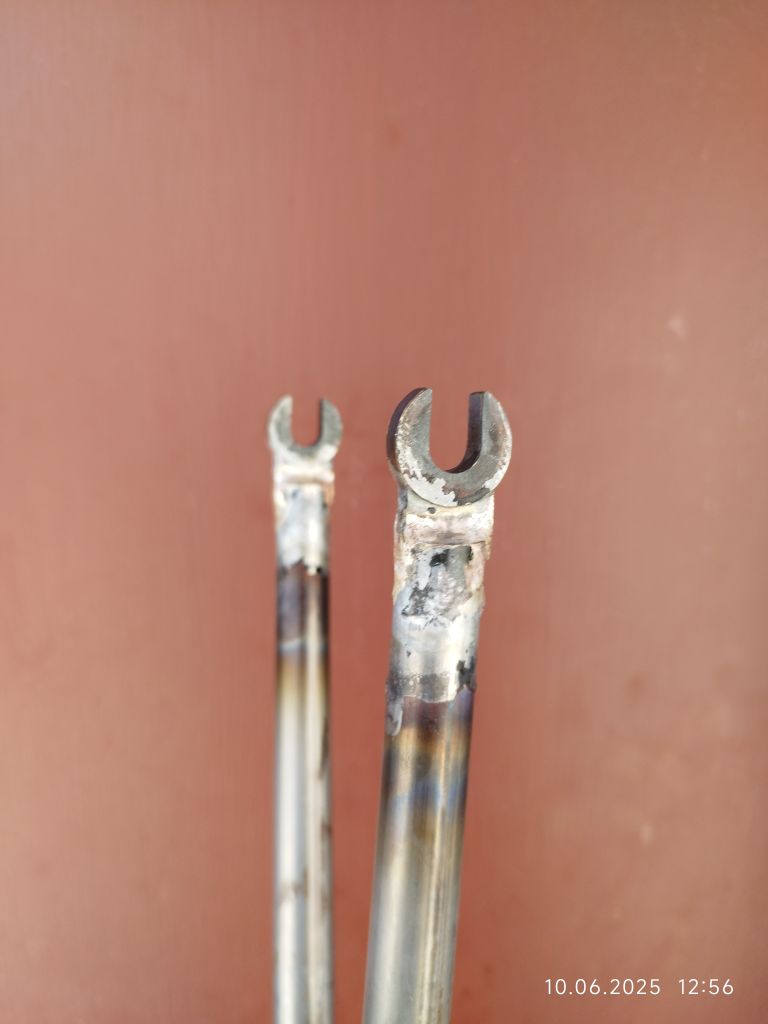

Впаял дропы

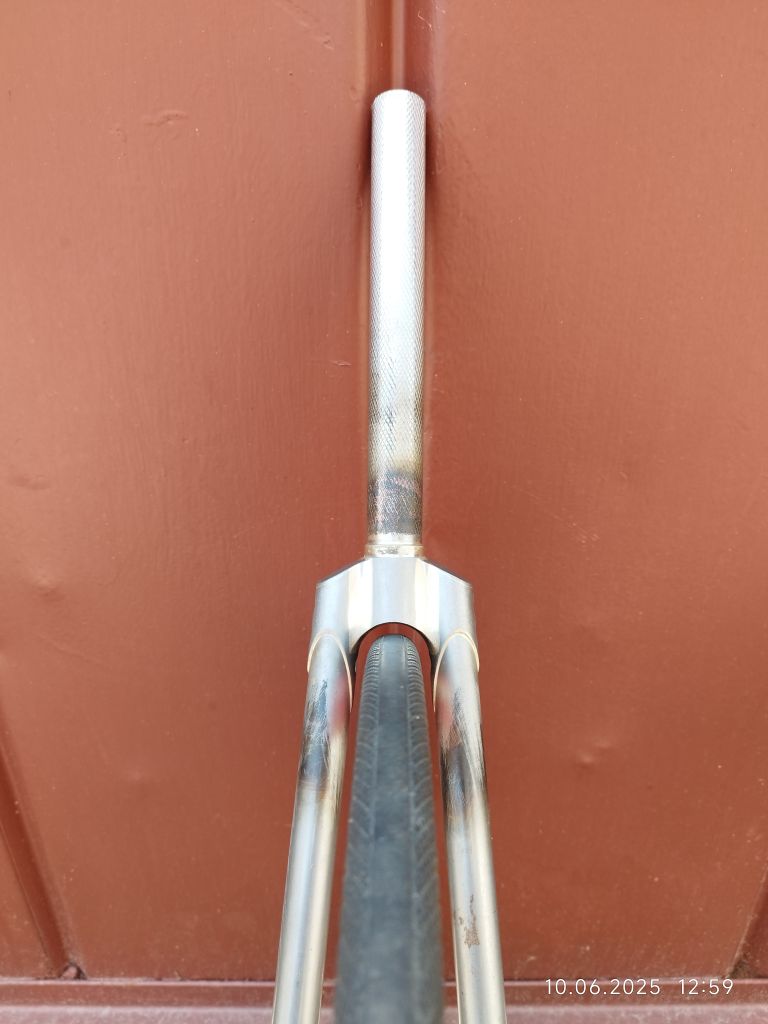

И проверка колесом
Получилось довольно ровненько.
Добавлено: 10-06-2025 19:28:14

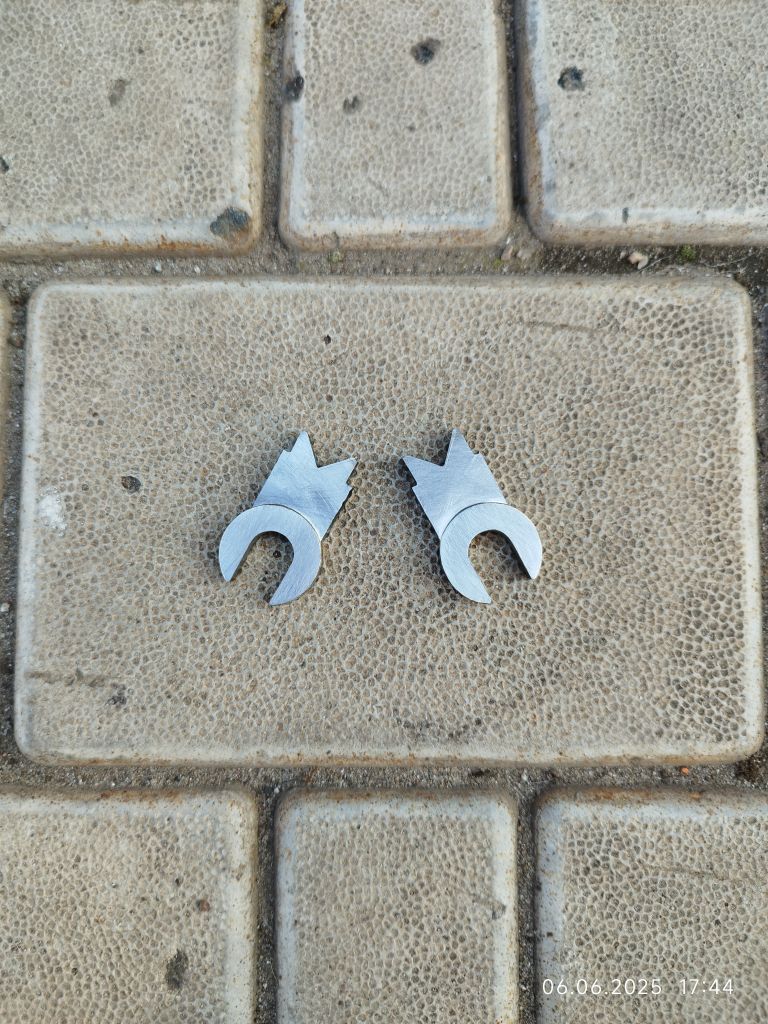

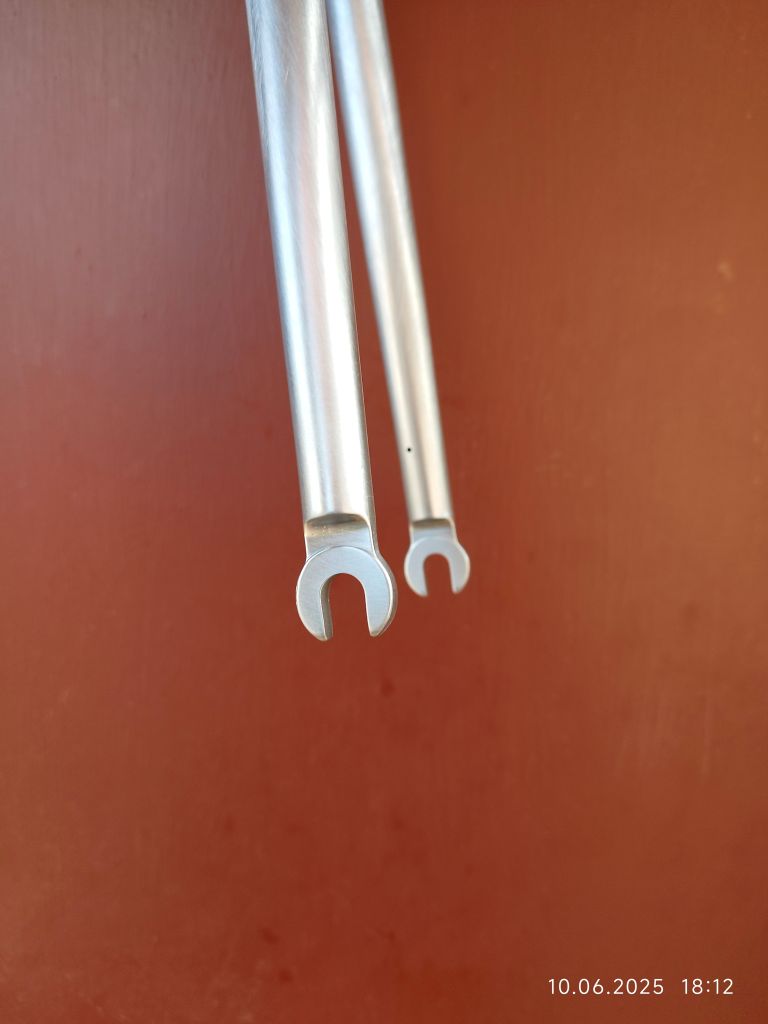

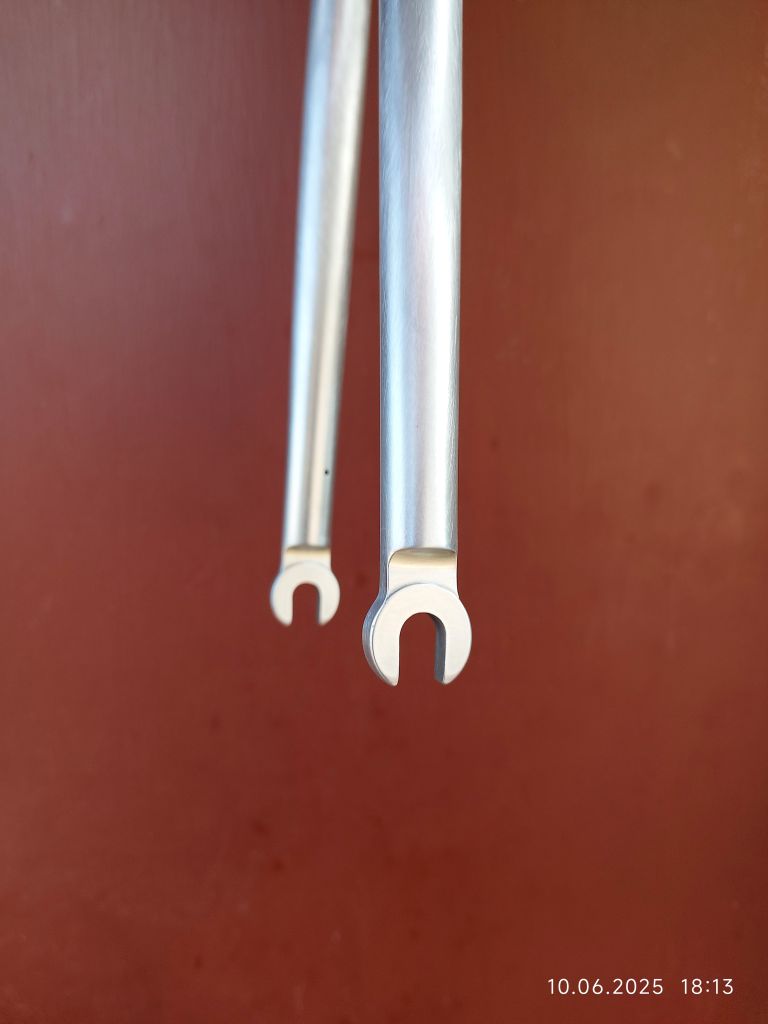

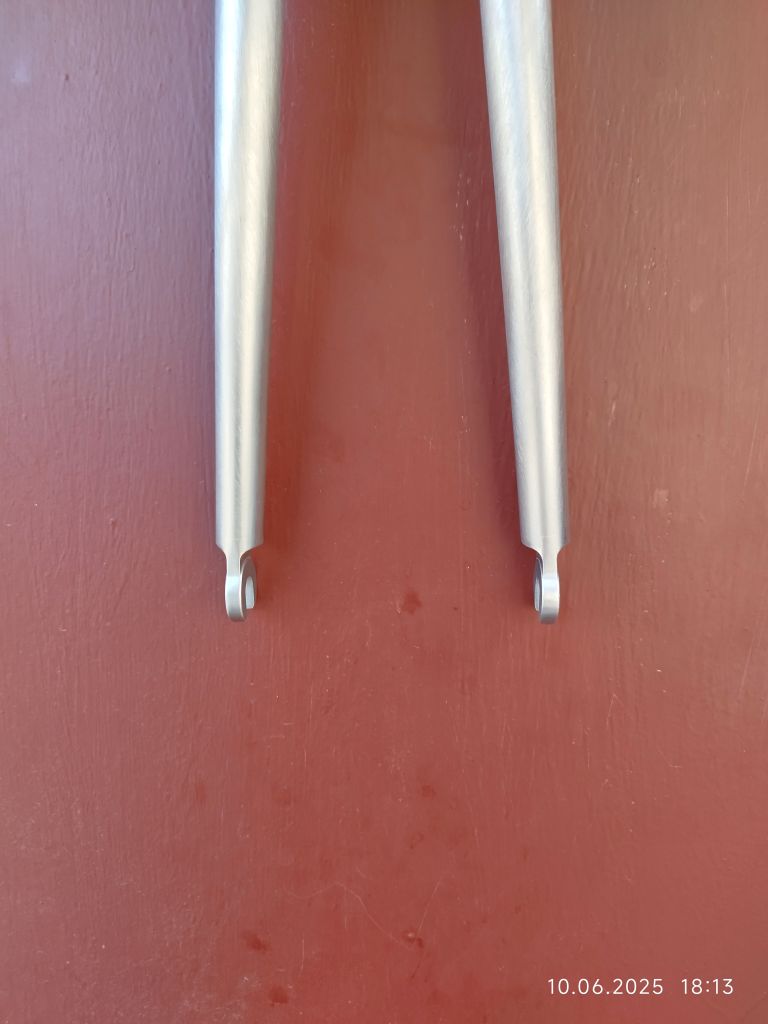

Далее вычухал дропауты. Вот такими они получились

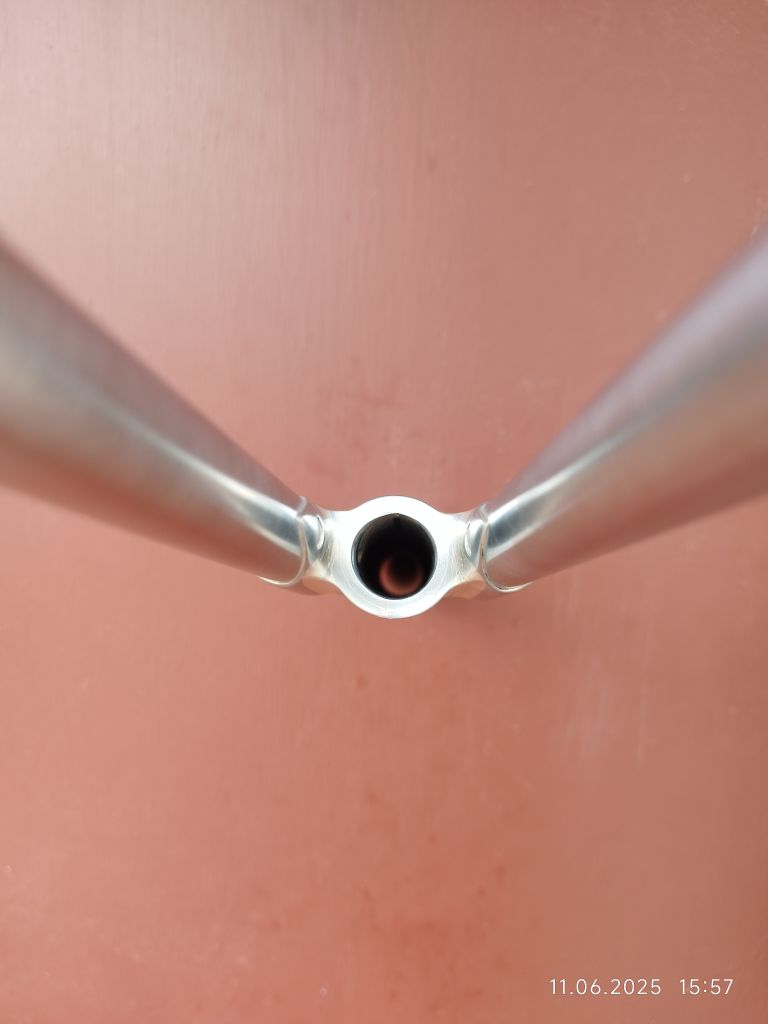

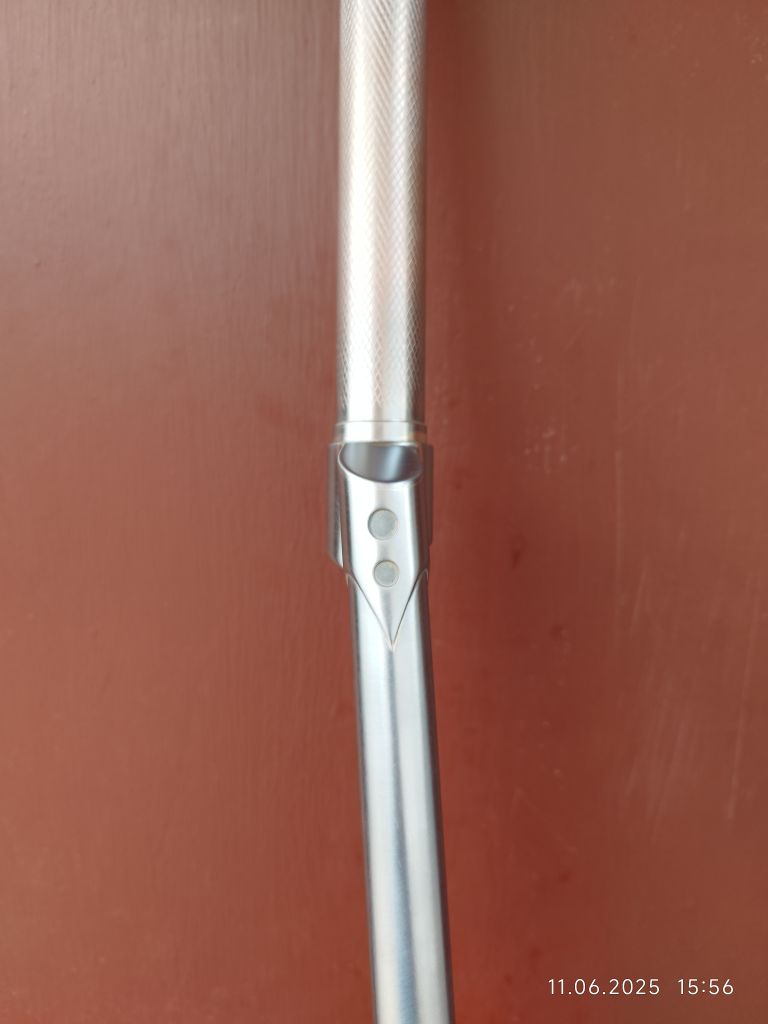

Далее проточил и торцанул посадочное место нижнего конуса и все окончательно вычухал.
Добавлено: 11-06-2025 19:06:04

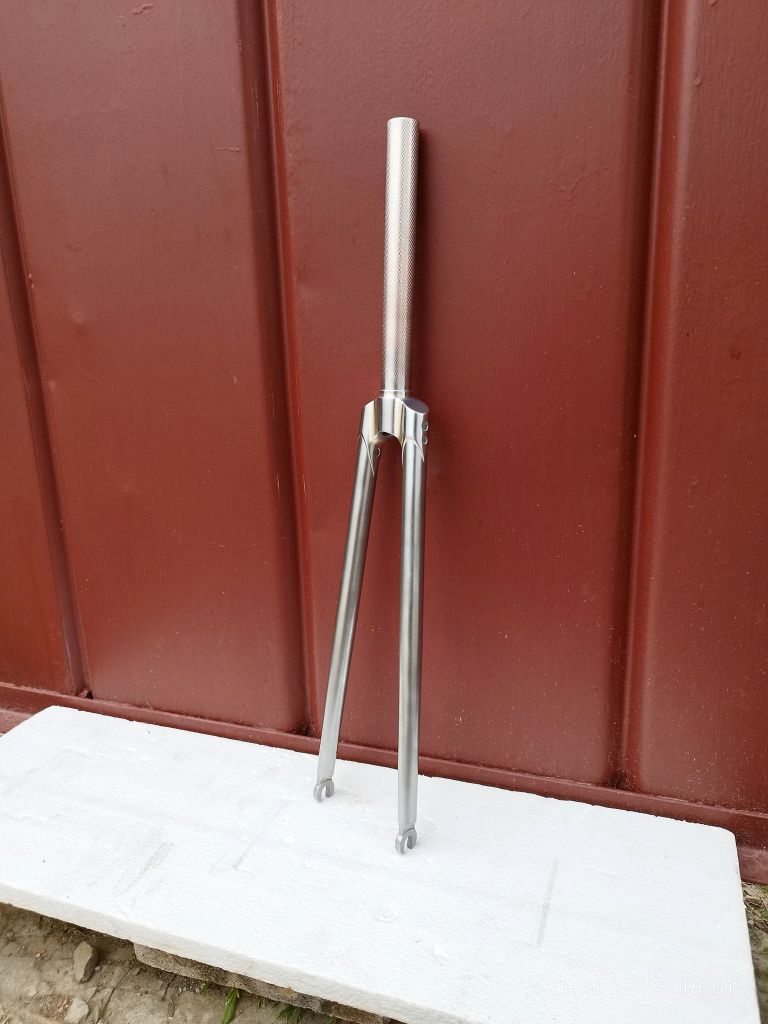

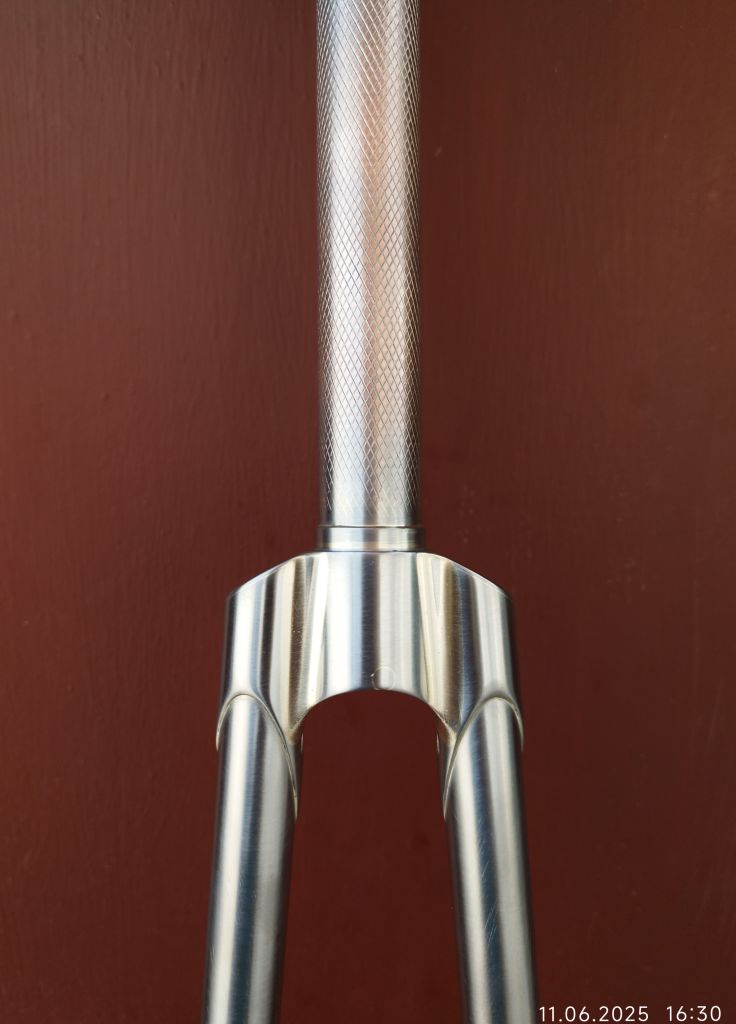

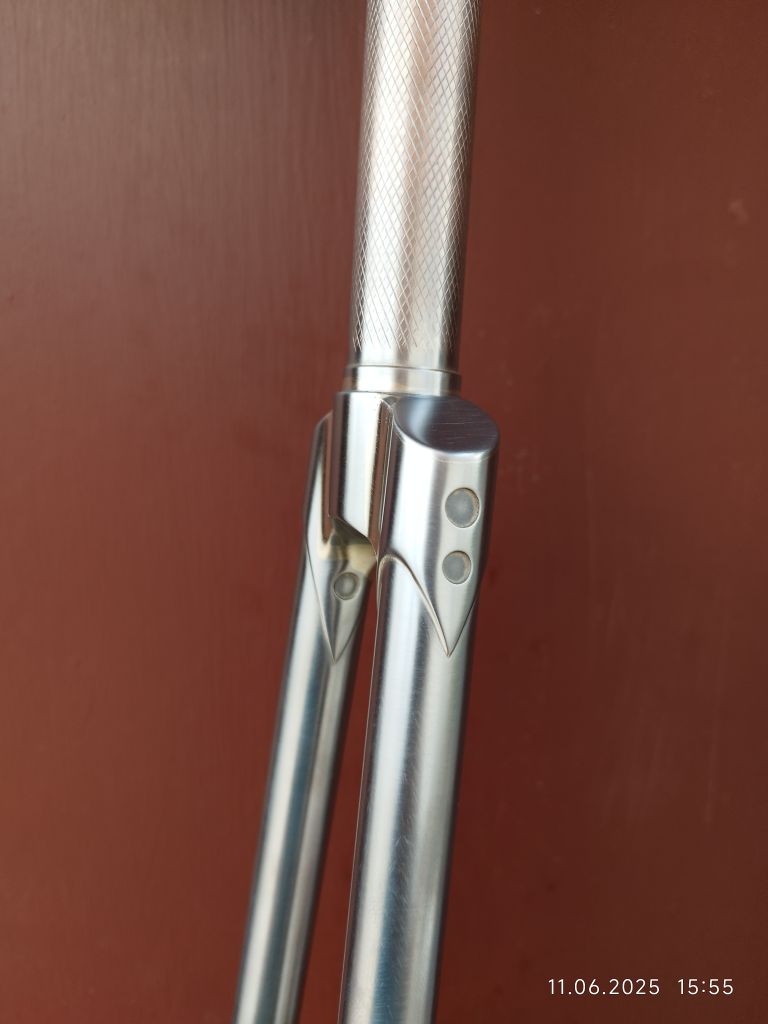

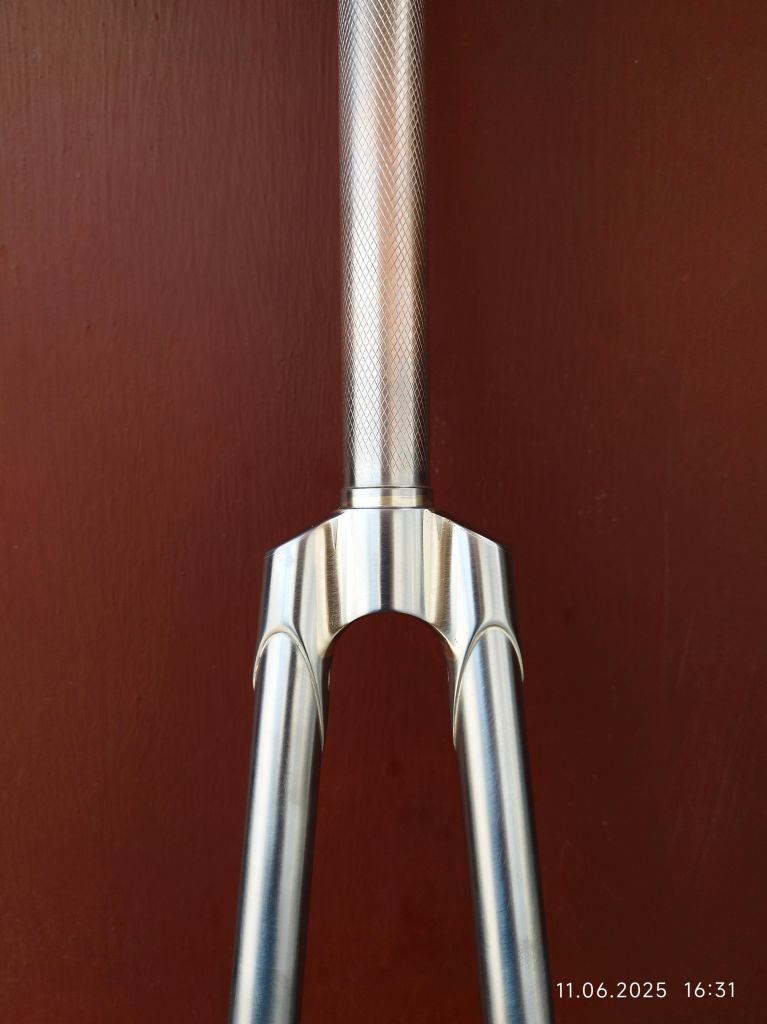

Шток получился 212 мм, вылет 28 мм, максимальная покрышка 25с, вес 775 грамм.
Добавлено: 11-06-2025 19:06:54

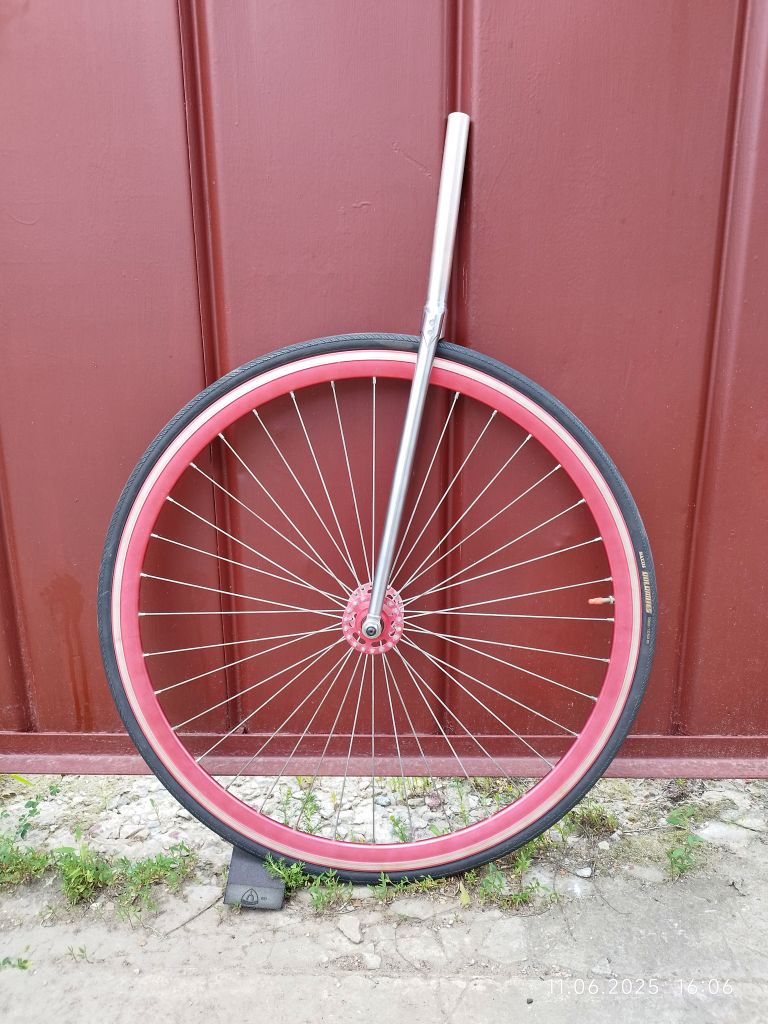

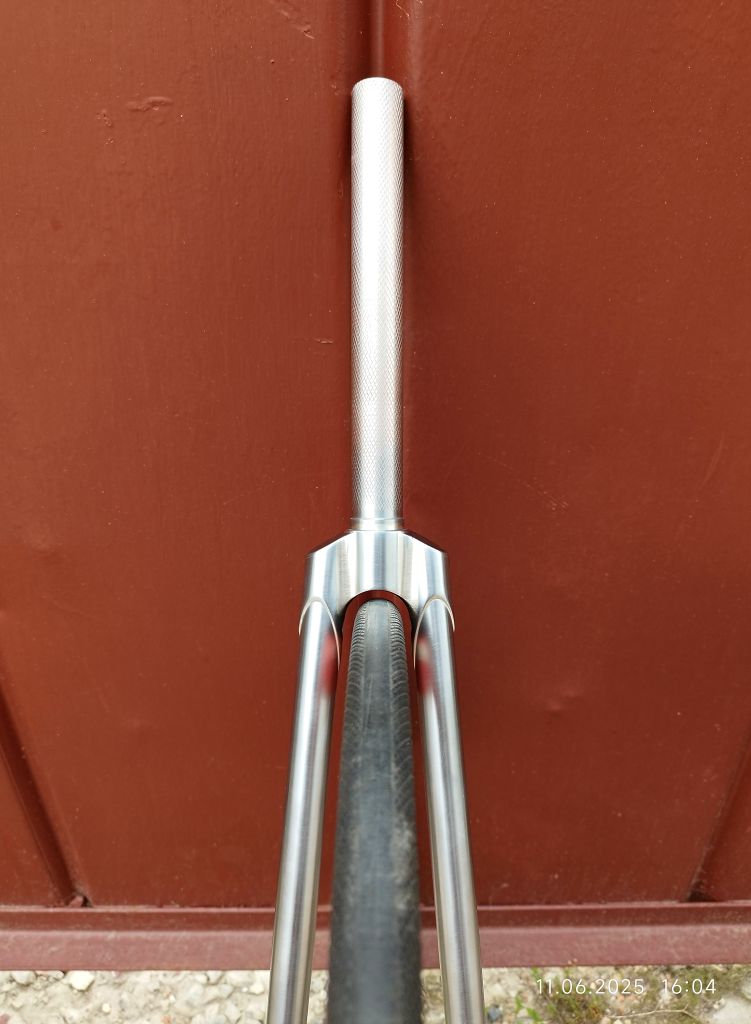

Примерка колёсика
atepernetuzh,
вилка, особливо корона

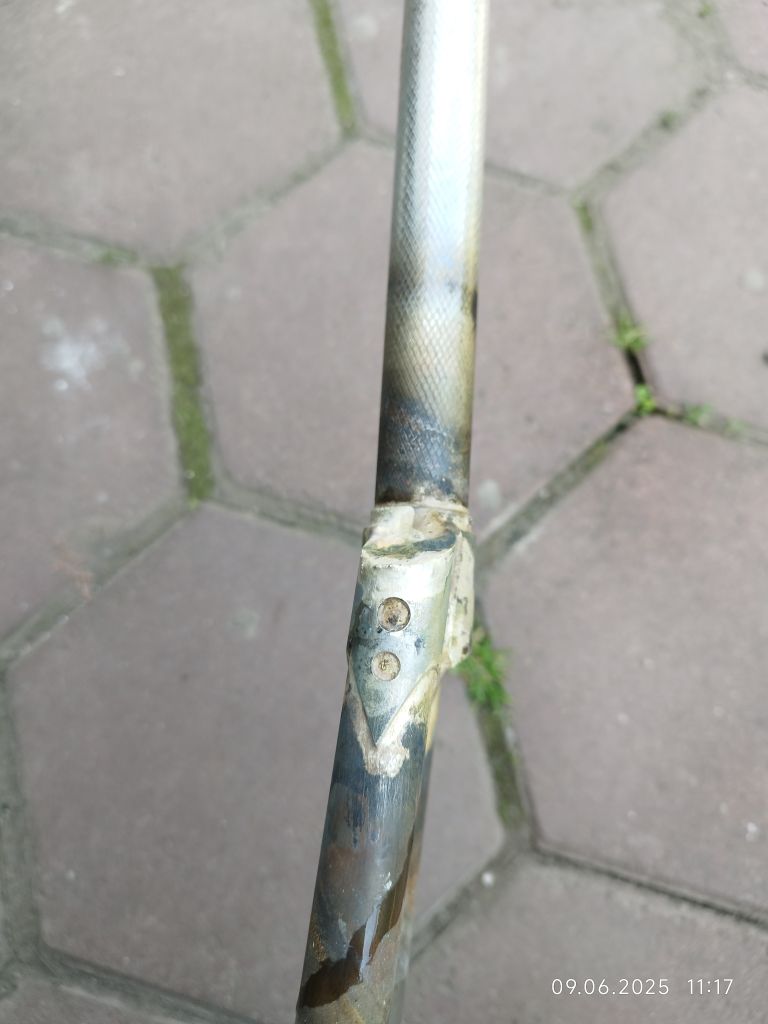

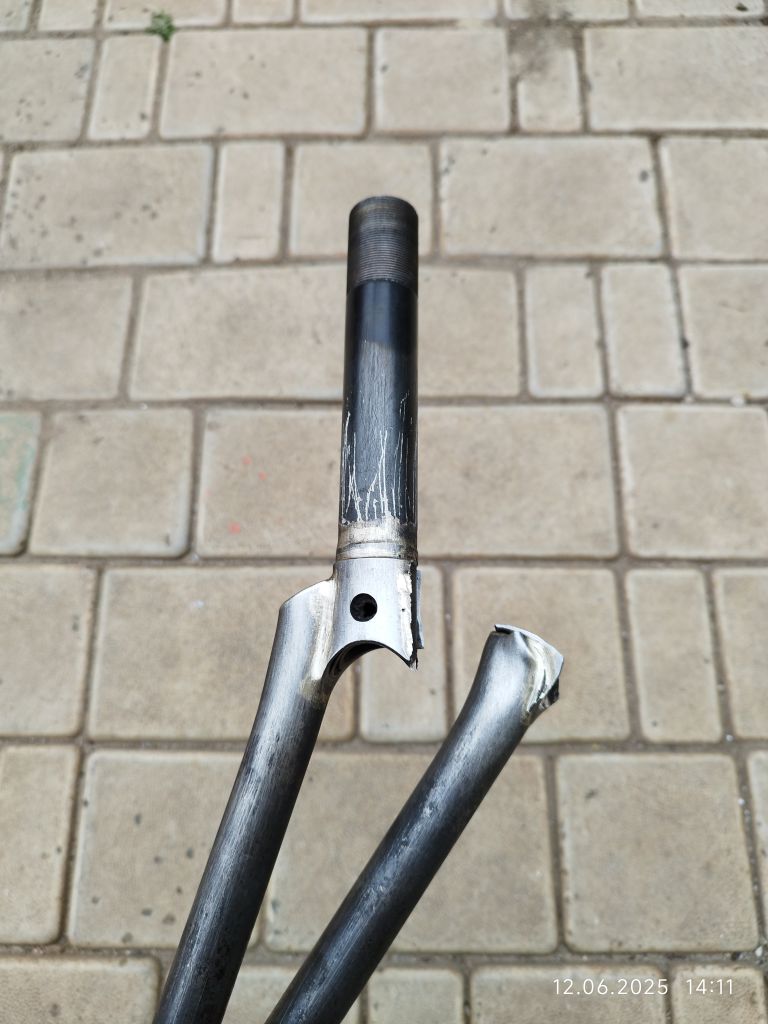

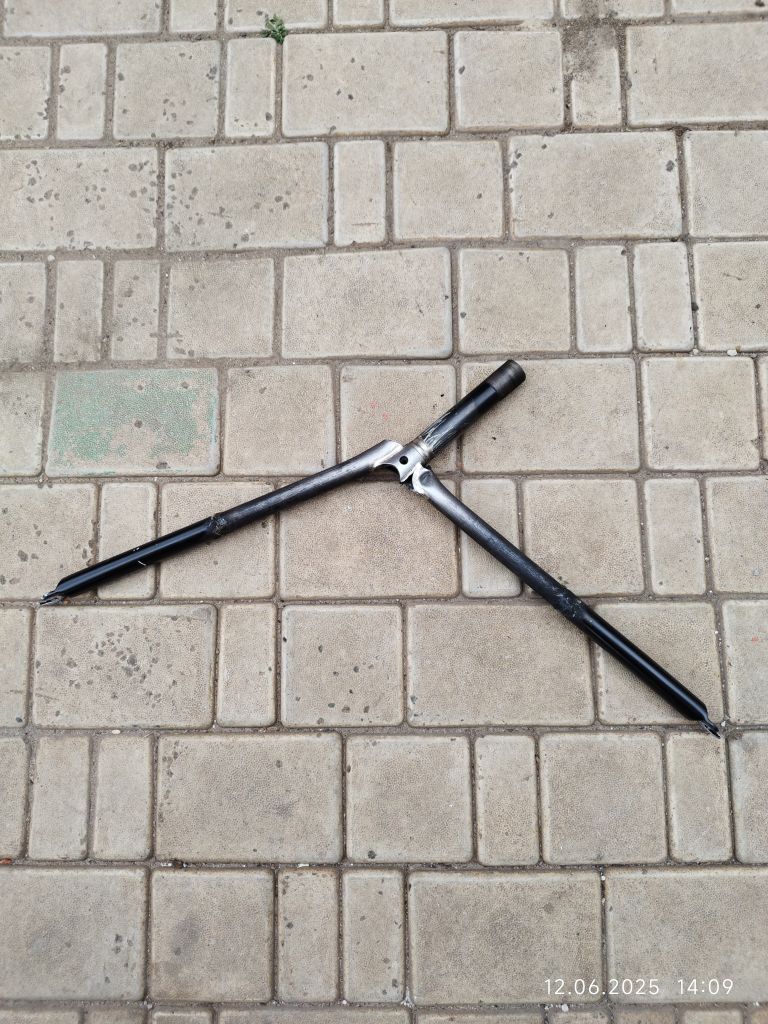

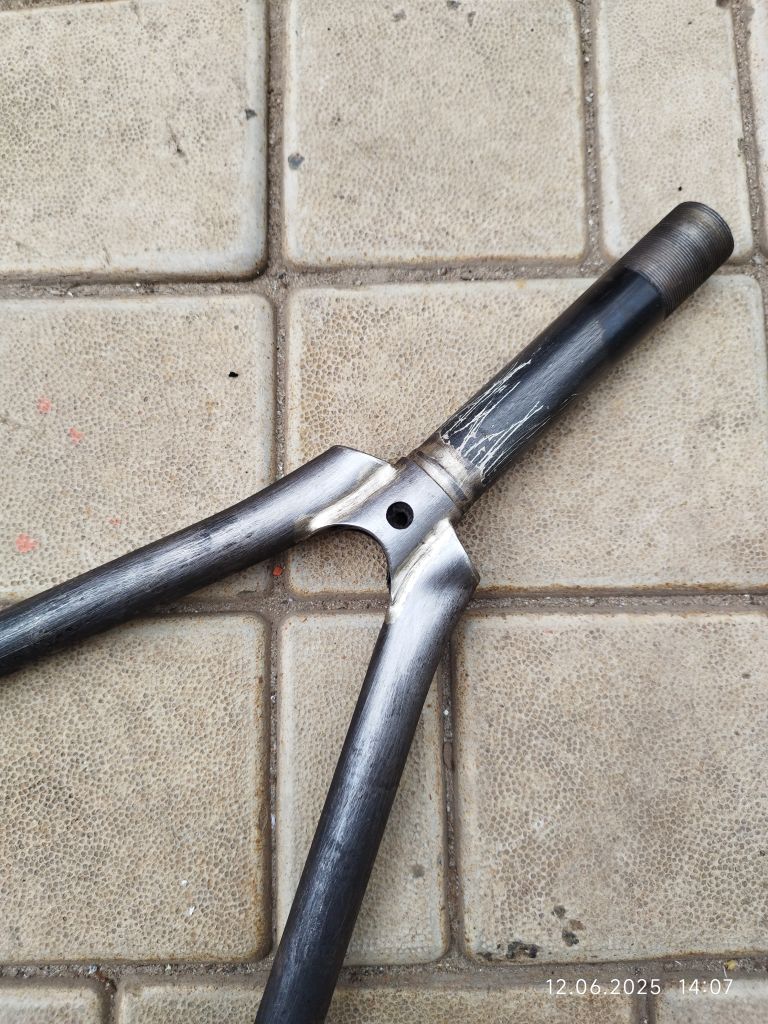

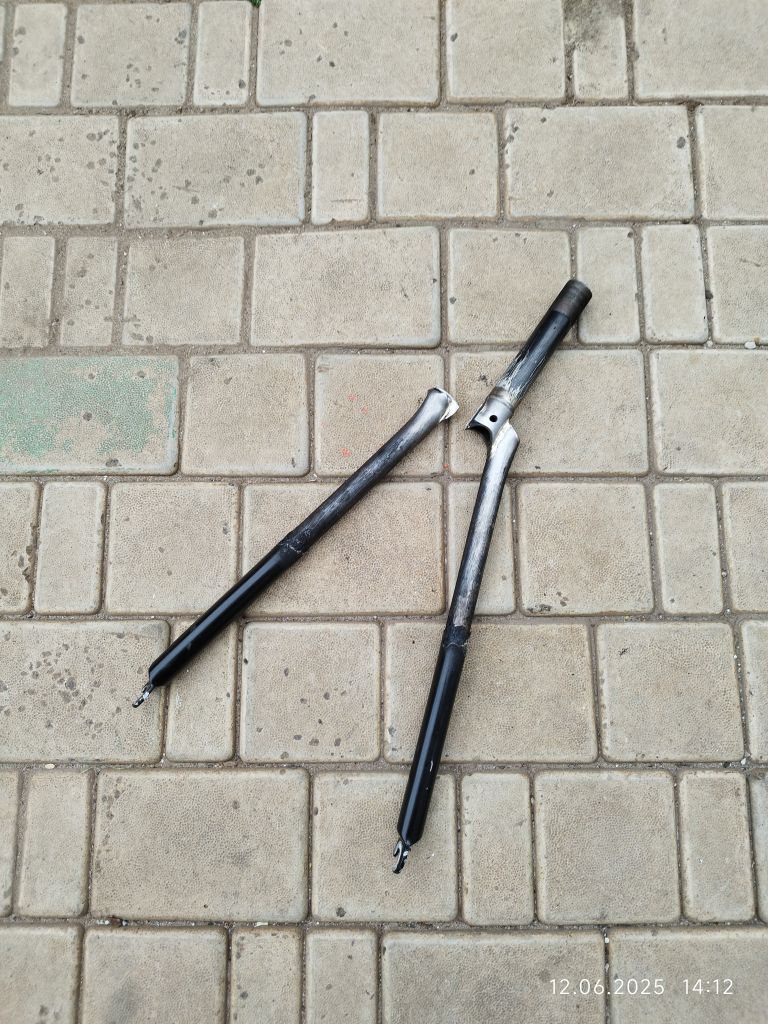

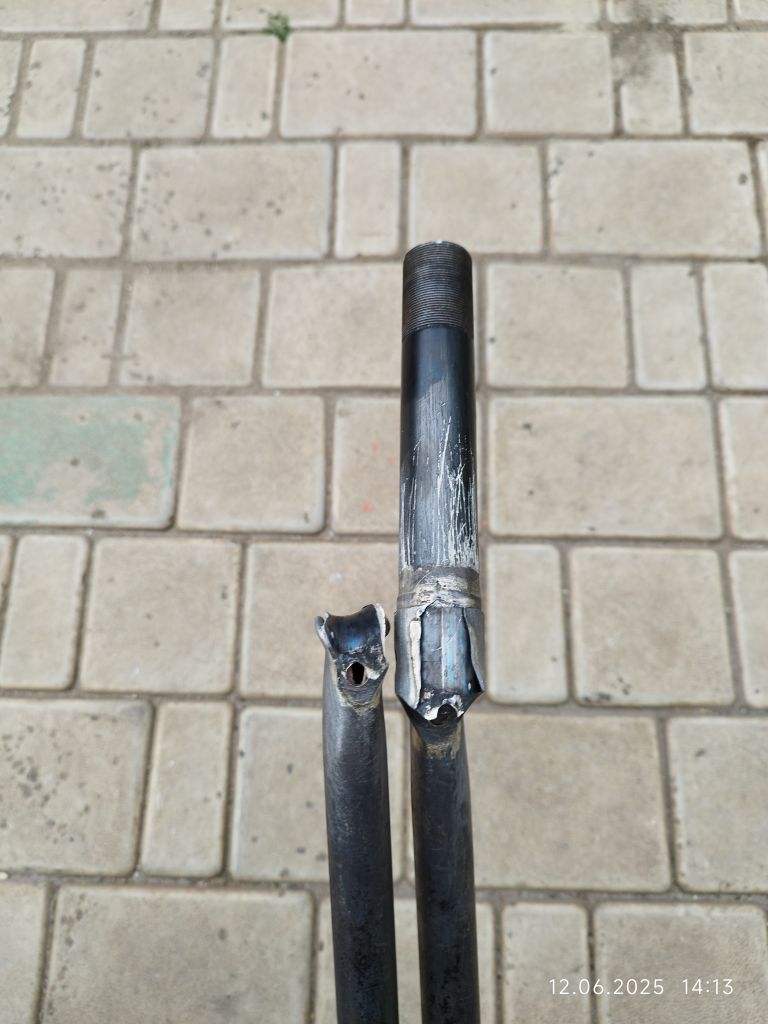

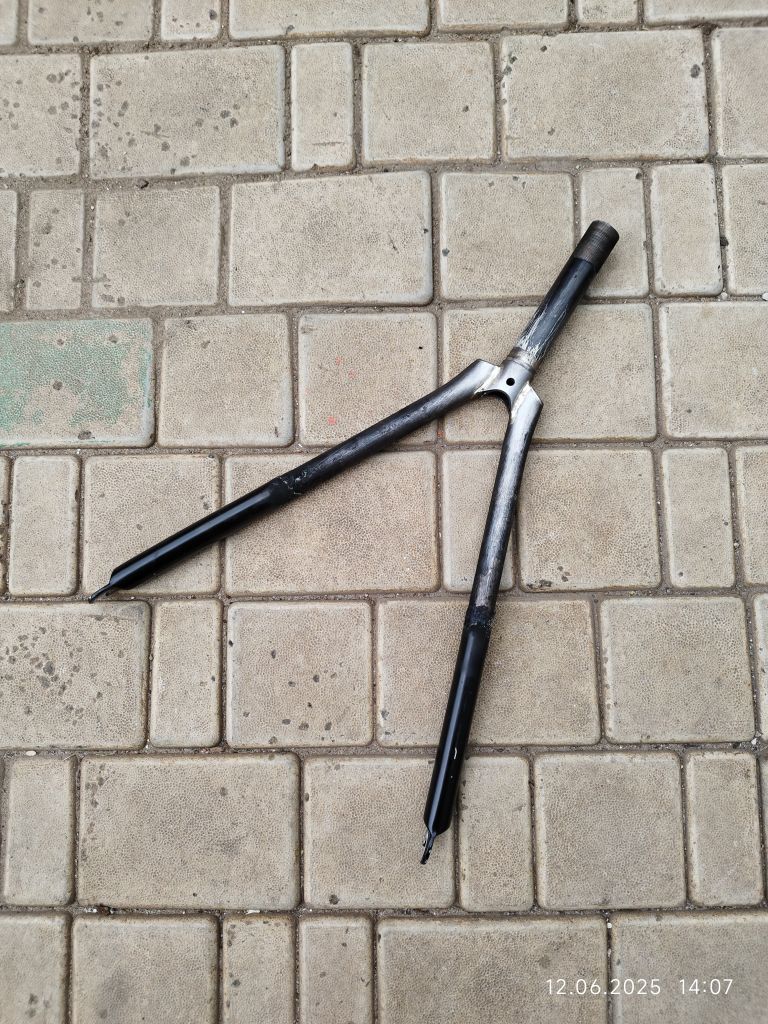

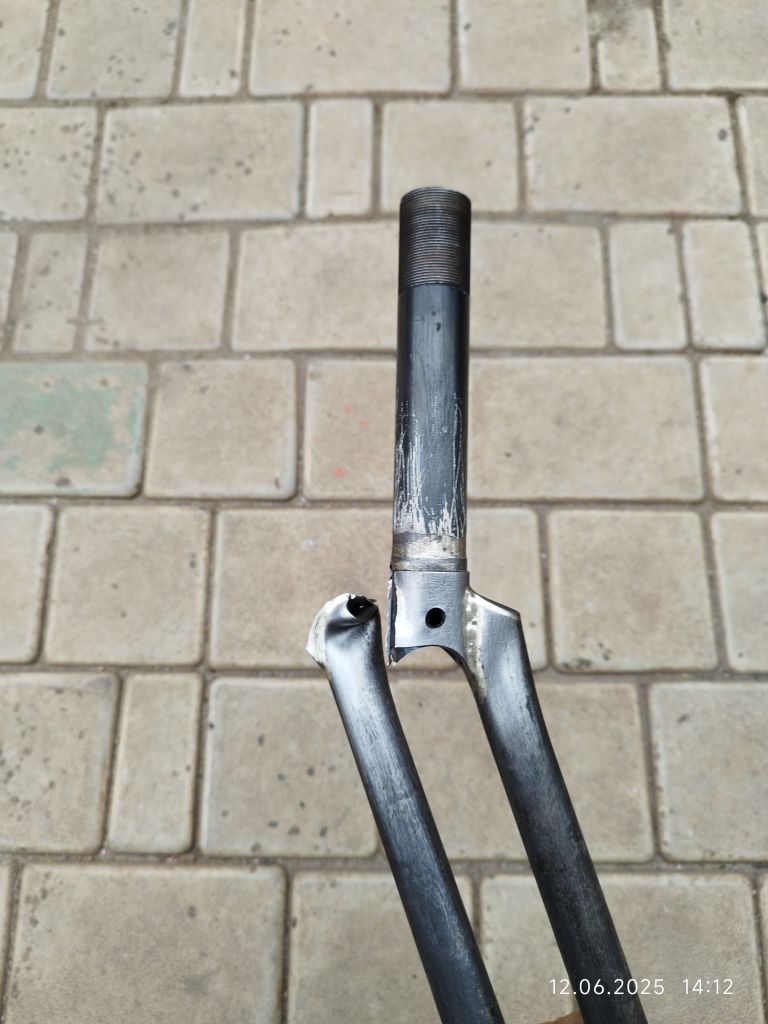

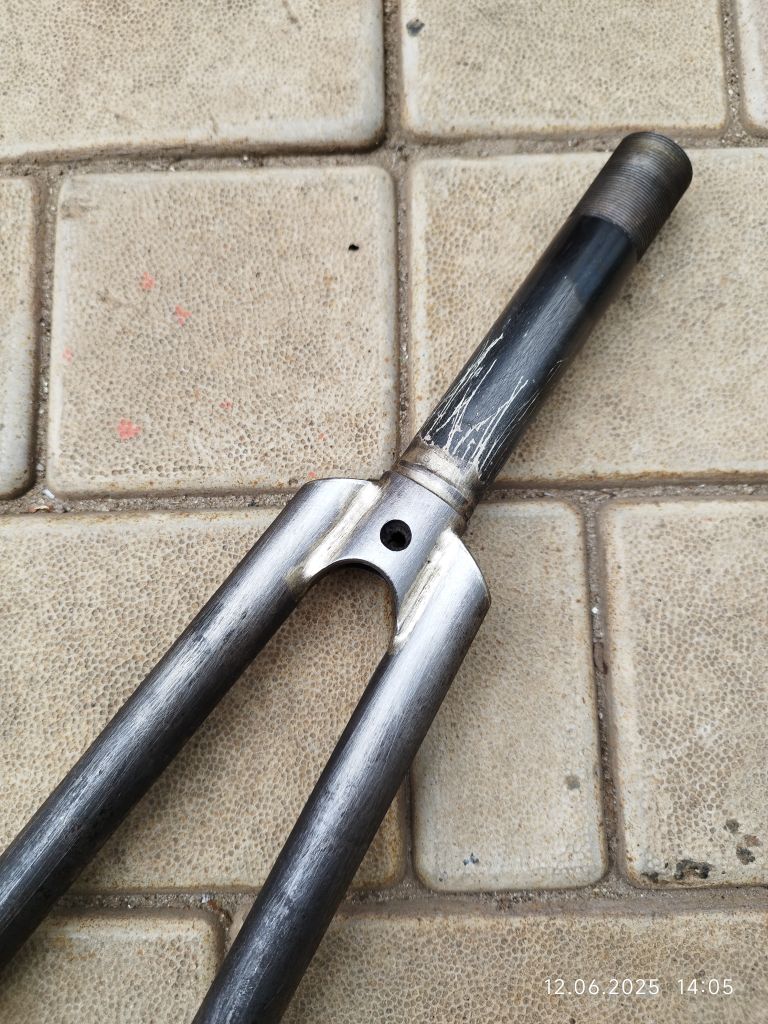

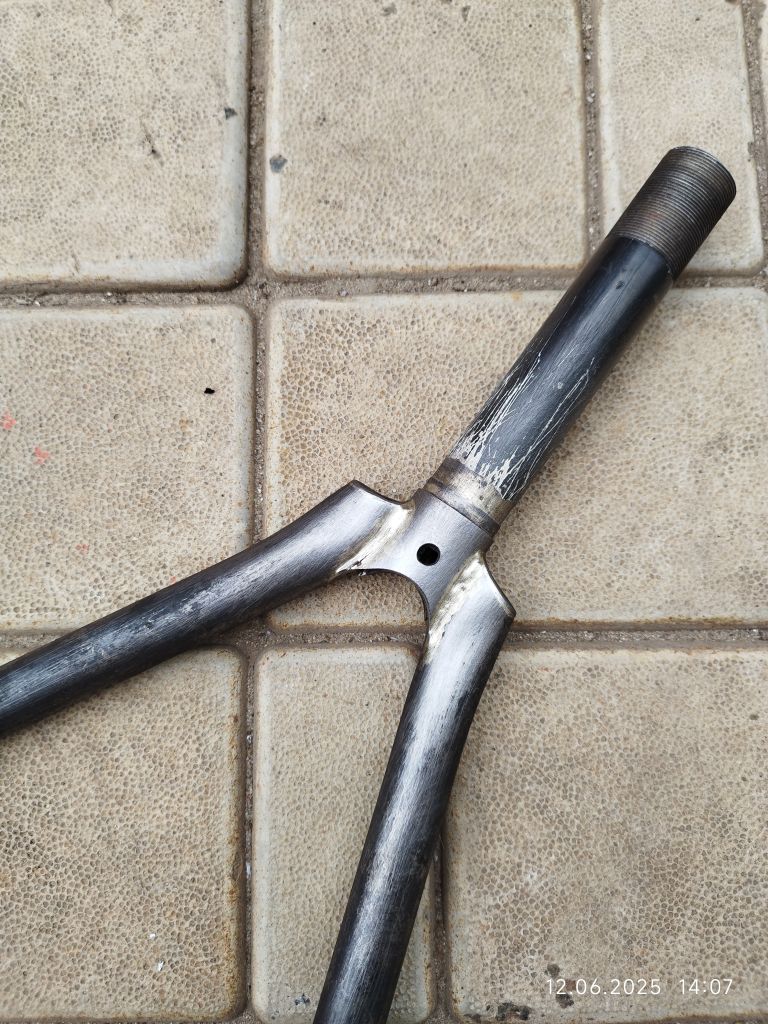

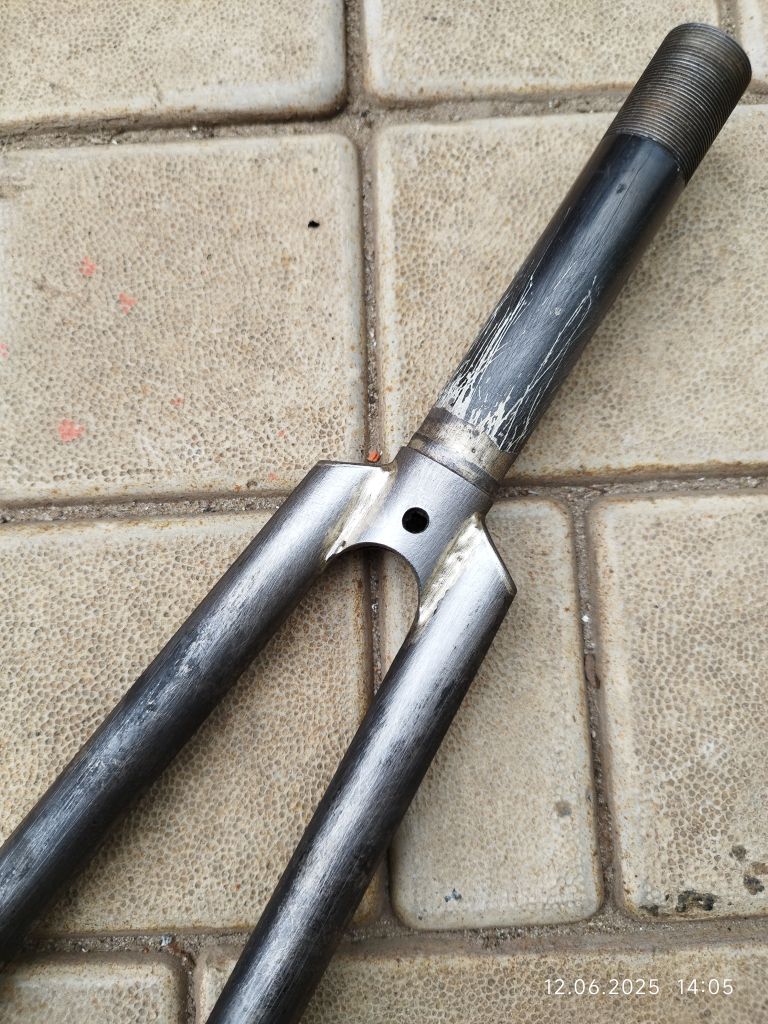

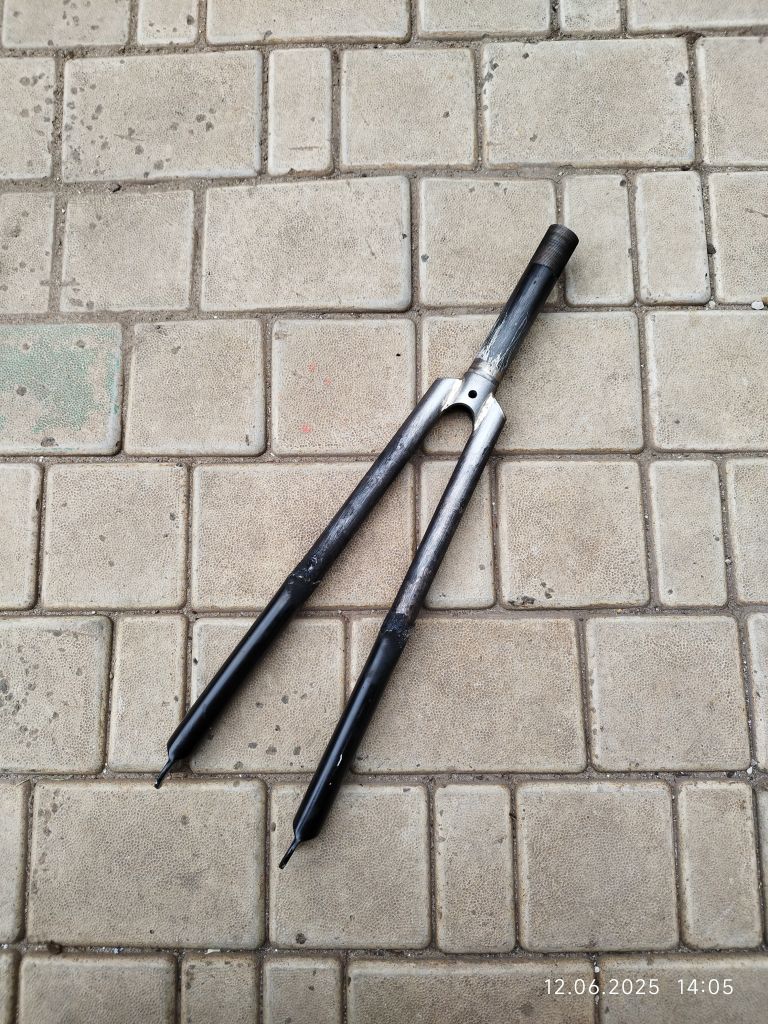

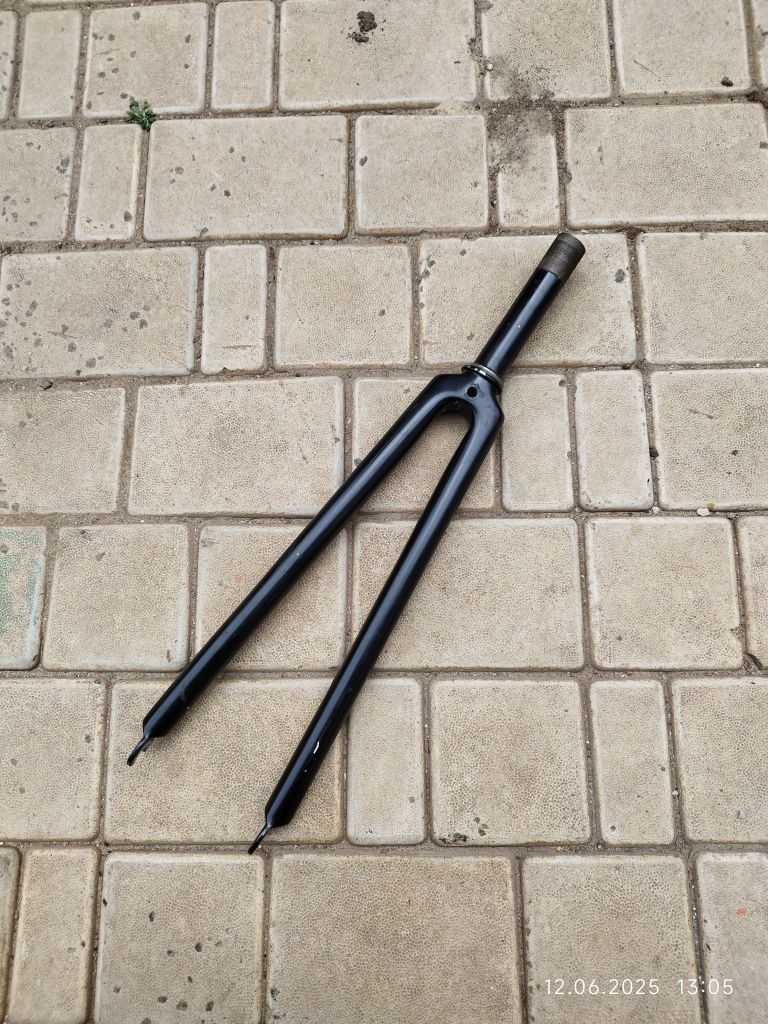

Краш-тест моей ранней, побывавшей в аварии, вилочки
Чтобы сломать, ножками пришлось упереться : )
Да, пайка выдержала. Не выдержала корона, репнула : )
Добавлено: 12-06-2025 17:04:53
Пайка серебром 45%, насколько помню.
Андрей01, она уже долго лежит. После ДДП я боялся её использовать сам или кем-то, хотя геометрию можно было поправить.
