Шоссейная на 2 звезды, вот эту систему на али купил.

BK201,  в Вашем случае высокая точность для ЛЦ не нужна. Даже ошибка в три — четыре миллиметра погоды не испортит. Но все таки еще раз проверьте ЛЦ   с измерением от внешнего края контргайки втулки до середины кассеты (между четвертой и пятой звездочками).

По всем вводным от коллеги ВК201 ЛЦ системы лежит ближе, чем конец вала к оси велосипеда на 7,5 мм. И это действительно приводит к тем самым 97 мм. Если все замеры правильны.

Где могла собака порыться

Несимметричность вала-макета. Она может быть миллиметров 7.
Такая же ошибка где-то в измерениях.
Особенность системы, о которой говорил выше (хотя в это я верю меньше всего)

Всё это ведёт к валу 103 а то и 107 мм. Как и справедливое наплевание на эти тонкости в мультиспиде.

Хочется эту муть разрулить.
Геометрической разницы по ширине между кареткой ХВЗ 68 мм и подавляющего большинства хороших иностранных велосипедов с кареткой 68 мм (кроме самых лучших — там могут быть другие 68 мм) не усматриваю.

Примерно такой же расклад по чейнлайну в районе 40-42 мм.

Размер массовый.

Наши  желтолицые братья хоть трудолюбивы,  но не глупы, пусть для нас такая связь этих качеств может показаться странной.

Выпуская эту модель системы на рынок, они не могли не надеяться на массовость. Т.е. как можно большее количество из десятков миллионов вледельцев любого велосипеда в мире должны (по замыслу) купить эту систему. И очевидно же, что вал под неё нужно иметь возможность купить в любой велолавочке мира.

На это же всё намекает также ценовая ниша изделия.

Именно поэтому я не верю в 97 мм.

Это на 3 звезды.

Десятый раз все перемерил, ЛЦ задней втулки 42,5мм. Так же приложив значительные усилия, получилось затянуть болт вала еще на оборот, вал в систему вошел еще на 1мм, в итоге теперь длина вала получается должна быть 102мм.

Вал не семетричный, в инструкции kisa-ы написано что это не важно.

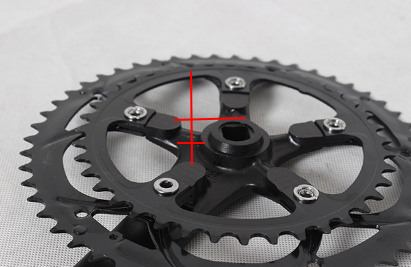

Вот фото системы с другого ракурса.

Спасибо что помогаете! Дохлых нету, разве что из мтб выкрутить каретку, она на промах и под квадрат, подойдет? если честно ничего не понял, что такое упорный фланец? И что потом делать с шириной кареточного стакана и ЛЦ кассеты?

Это, правда, ни о чём, но продолжаем чесать репу. На шоссейной системе СЗ, относительно Вашей, внутренняя плоскость малой звезды выступает миллиметров на 15 над  плоскостью, куда воткнут квадрат. А у Вас миллиметров на пять в другую сторону...
