**y4po4mak** · 13-06-2021 20:32:21

y4po4mak
Опытный
Неактивен

Откуда: Самара
На форуме с 14-04-2020
Сообщений: 511

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Всем привет!
Есть пара проблем с рамой. Начну пока с одной,т.к. вторую не сфоткал img/ab В этой теме похожего не нашел.
На раме был выправлен задний треугольник (был уведен вправо), сведены задние перья до 112 мм (будет торпедный аппарат img/aw ). От ниток до подседельной трубы расстояние одинаковое. Визуально пропеллера вроде как нет, однако вилкой пока рано проверять, т.к. она мне голову морочит второй день.

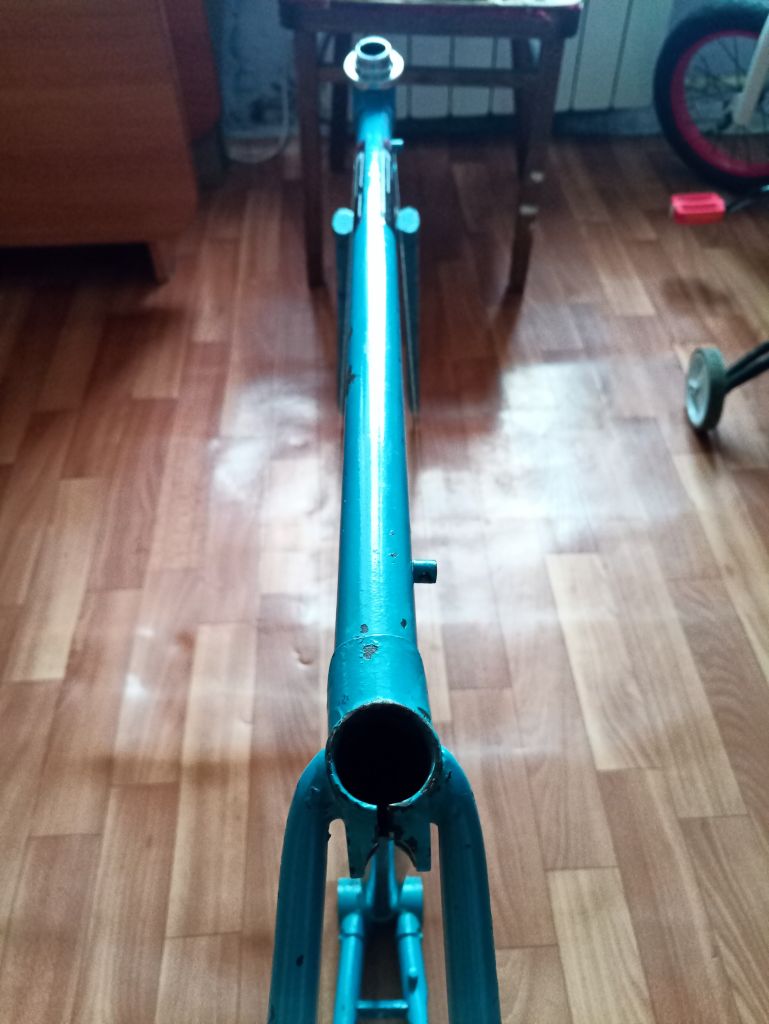

В общем к сути. Случайно заметил, что подседельный узел вывернут относительно верхней трубы вот так:

Это нормально, учитывая вышеописанное? Как править и надо ли, если по ниткам все бьется с точностью до мм?

Жить километрами, а не квадратными метрами ©
Гараж
Страву с велом использую редко

**kisa** · 13-06-2021 20:35:57

kisa
Старожил
Неактивен

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 55 740

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Ууу. https://krokovod.org/forum/viewtopic.php?pid=8883#p8883 Там выше ещё подробности.
Ну, или так и оставить, если труба в узел хотябы полностью входит, а не как у меня там было..

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**y4po4mak** · 13-06-2021 20:50:54

y4po4mak
Опытный
Неактивен

Откуда: Самара
На форуме с 14-04-2020
Сообщений: 511

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Чёта к такому меня жизнь не готовила img/as
В рамках этого велосипеда ~~очередной бомж-проект~~ осваивать пайку точно не буду, да и негде пока.
Остается вопрос повлияет ли это на эксплуатационные характеристики? Морально конечно уже повлияло — будет червячок точить что там такой страх и ужас img/ag

Жить километрами, а не квадратными метрами ©
Гараж
Страву с велом использую редко

**kisa** · 13-06-2021 20:54:52

kisa
Старожил
Неактивен

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 55 740

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

y4po4mak пишет:

повлияет ли это на эксплуатационные характеристики?

А на что оно повлияет, кроме эстетики?

kisa пишет:

если труба в узел хотябы полностью входит, а не как у меня там было..

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**y4po4mak** · 13-06-2021 21:18:57

y4po4mak
Опытный
Неактивен

Откуда: Самара
На форуме с 14-04-2020
Сообщений: 511

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Спасибо, Константин! Вроде успокоил)
Терпимо сохранившийся заводской окрас не даст мне это проверить. Буду надеяться, что раз оно проездило с 68 года не развалившись, то и мне послужит для размеренной езды с работы/на работу img/ah
Следующую проблему опишу завтра, когда будут фотки.

Жить километрами, а не квадратными метрами ©
Гараж
Страву с велом использую редко

**y4po4mak** · 16-06-2021 21:02:46

y4po4mak
Опытный
Неактивен

Откуда: Самара
На форуме с 14-04-2020
Сообщений: 511

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

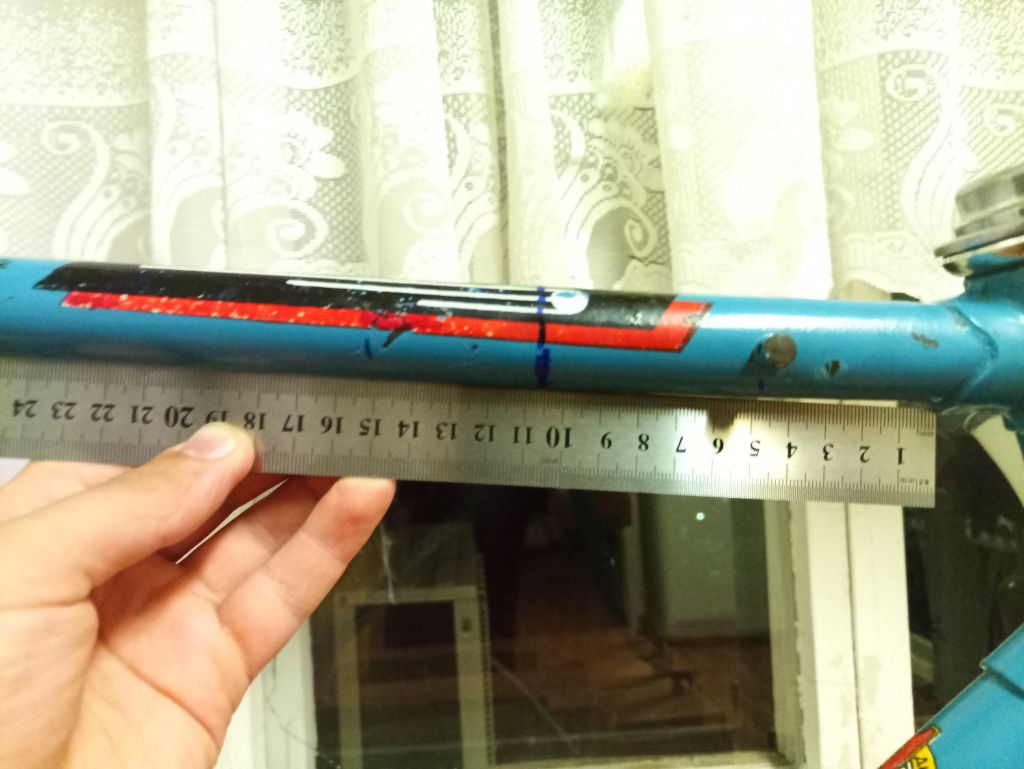

На счёт "завтра" погорячился немного, но добрался-таки до вела. В общем на фото ниже видно, что погнута верхняя труба. Но не прям рядом с рулевым стаканом, а чуть поодаль. На фото: скромная чёрточка маркером — это слааабое началао сгиба; жирная черта -начало основного изгиба, и еще скромная чёрточка в районе бонки — конец основного изгиба. Нижняя труба при этом ровная, как так -хз.
И вот возникают сомнения, как с этим бороться. С помощью брусочков, вроде не больно удобное место. С другой стороны, в сборе с вилкой по книге — боюсь изогнуть дополнительно нижнюю трубу, да и верхнюю — не там, где надо. Буду рад советам.

Жить километрами, а не квадратными метрами ©
Гараж
Страву с велом использую редко

**kisa** · 16-06-2021 21:31:24

kisa
Старожил
Неактивен

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 55 740

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Если нижняя при этом ровная, я бы делал только палочно-верёвочным https://krokovod.org/forum/viewtopic.php?pid=3335#p3335

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**Носорев Тарас** · 16-06-2021 22:07:24

Носорев Тарас
Старожил
Неактивен

Откуда: Москва
На форуме с 04-02-2020
Сообщений: 1 106

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

y4po4mak, сомненья нада отбросить и начинать , засучив рукава. В выправлении

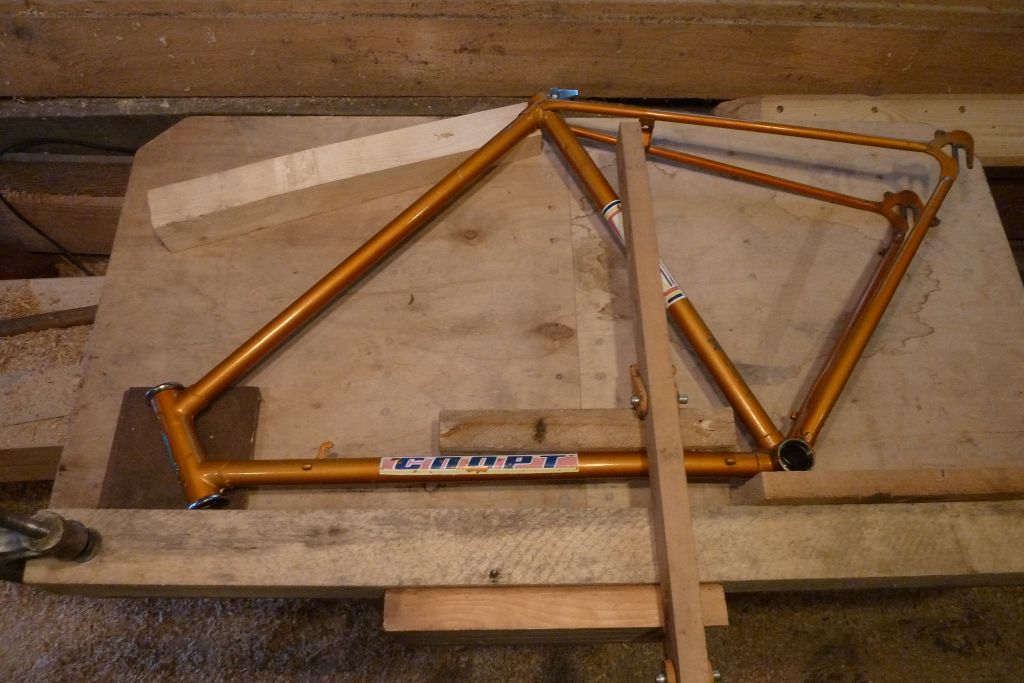

прогиба нет ничего сложного, просто надо найти две точки опоры и точку приложения силы. Проиллюстрирую на своём примере:

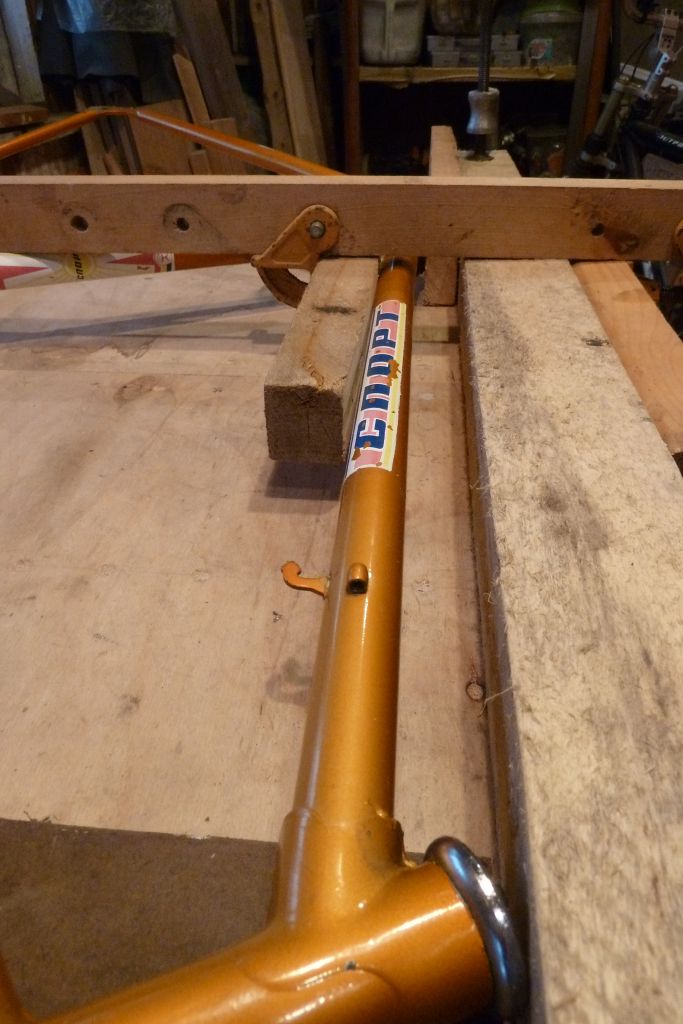

Опора кареточным узлом и рулевым узлом в брус, а на прогиб поклал брусок, но не ровный, а слегка с завалеными краями, как бы чуть-чуть совсем мало-мало радиусом. Далее жать с периодическим контролем, и усё выправится

Но ЕСЛИ ПЕРЕБОРЩИТЬ!!!!, то можно круглое сечение трубы превратить локально в овальное. Поэтому контроль!!!

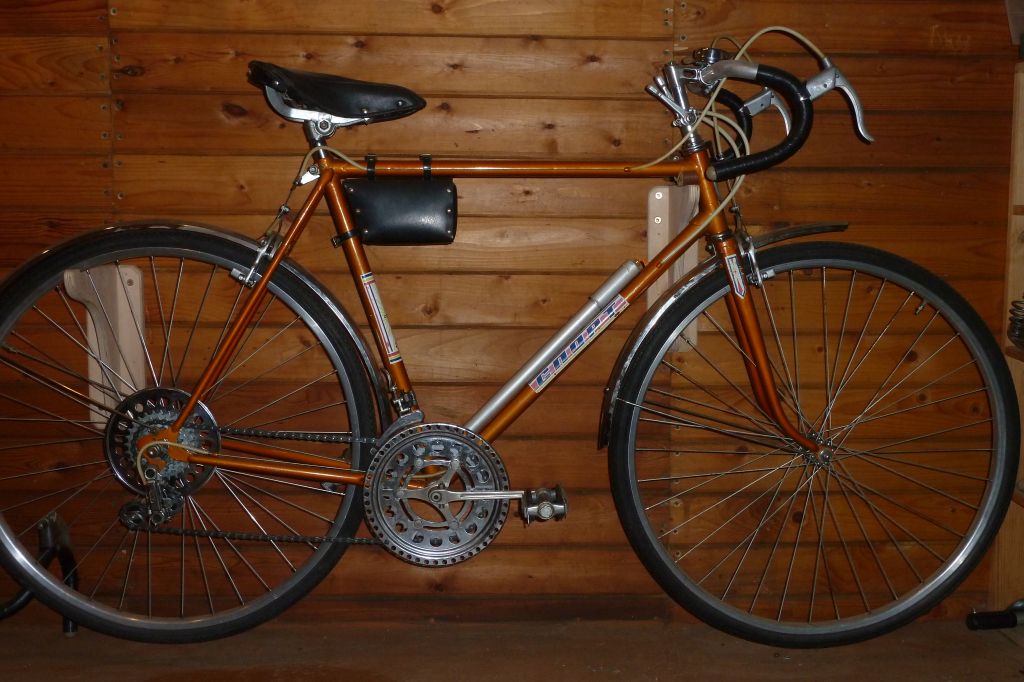

И в итоге получаем как новый:

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

**ChubHunter** · 12-07-2021 12:11:45

ChubHunter
Новичок
Неактивен

Откуда: Алчевск
На форуме с 21-04-2021
Сообщений: 10

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

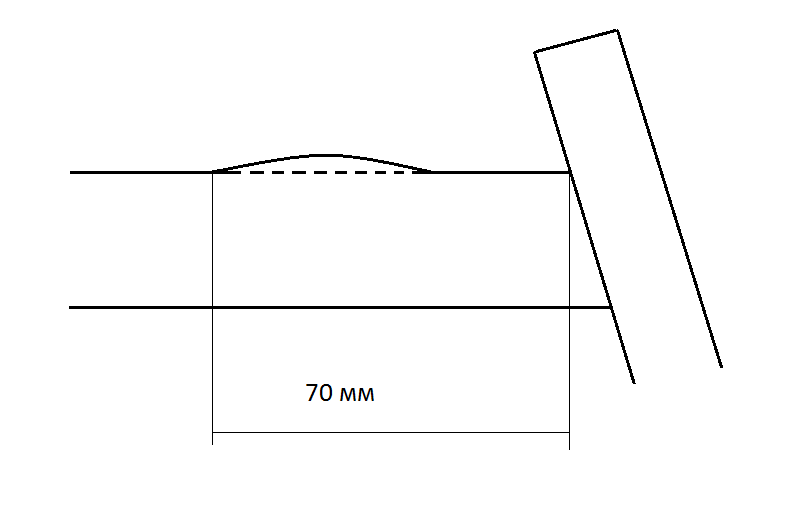

Доброго времени суток! Есть пациент, дорожник, с непонятным горбом (горбиком) верхней трубы возле рулевого стакана. По идее, это не след от лобовухи — линейка показывает "вспучивание" верхней кромки трубы. При этом нижняя ровная.. Высота горба 1,5-2 мм. Чем лечить? Попробовать "обжать" разрезной трубкой? Оно как бы ни на что не влияет, но глаз муляет. "художество" для понимания прилагаю img/ap

**Pococurante** · 20-07-2021 10:17:58

Pococurante
Участник
Неактивен

Откуда: Омск
На форуме с 24-10-2018
Сообщений: 48

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Приветствую коллеги! Можно ли Это как то исправитb или вилку искатb?

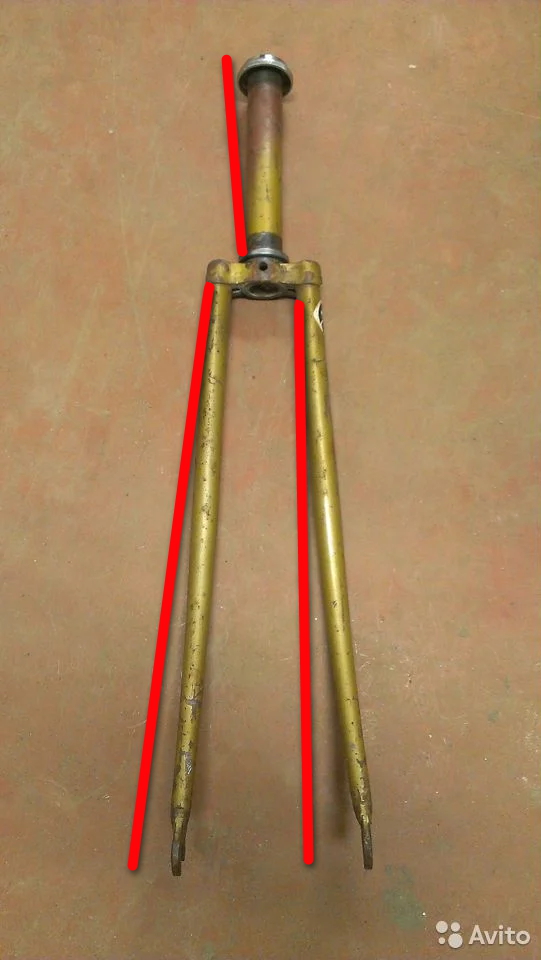

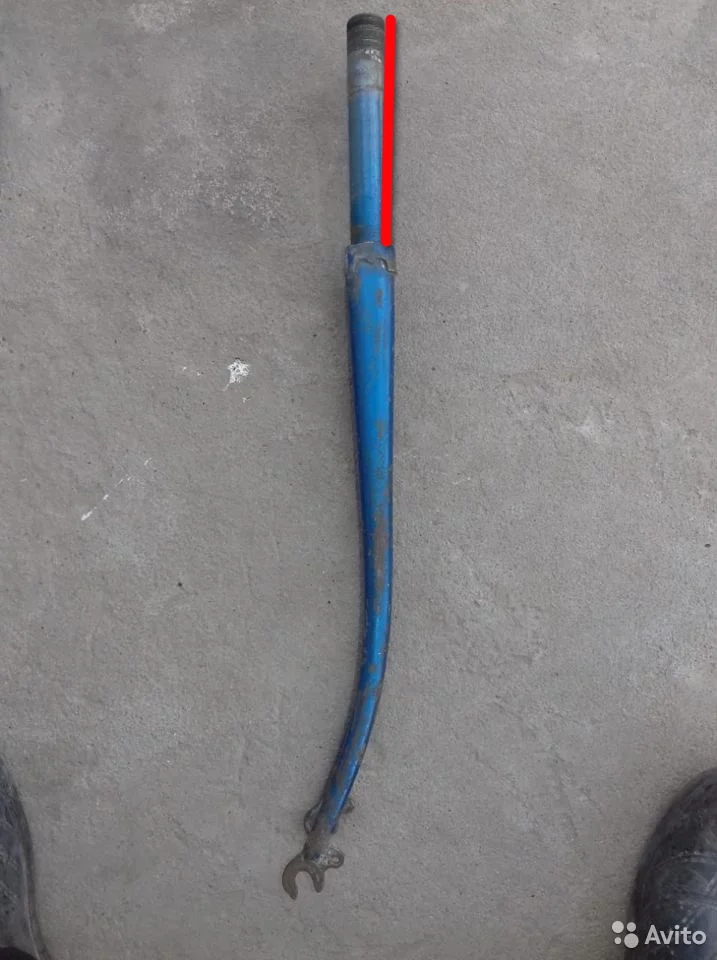

Фото оригинала трагедии сейчас нет,на картинках красным отмечено как её колбасит

**kisa** · 20-07-2021 10:21:41

kisa
Старожил
Неактивен

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 55 740

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Можно. Только нервов потратите.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**Pococurante** · 20-07-2021 11:03:01

Pococurante
Участник
Неактивен

Откуда: Омск
На форуме с 24-10-2018
Сообщений: 48

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

kisa пишет:

Только нервов потратите.

Тю...к этому я усегда готов. Я геометрическифизически не пойму с чего начатb и как подступитbся

**kisa** · 20-07-2021 11:17:24

kisa
Старожил
Неактивен

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 55 740

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

img/ag А это первые нервы. Но основные потекут в процессе "подогнуть-проконтроллировать"

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**Pococurante** · 20-07-2021 11:19:51

Pococurante
Участник
Неактивен

Откуда: Омск
На форуме с 24-10-2018
Сообщений: 48

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Даа уж. Но делать то надо.Этож В 54

**kisa** · 20-07-2021 11:22:21

kisa
Старожил
Неактивен

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 55 740

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Попробуйте сочинить какой-то кондуктор. Хотябы контрольный из дерева. Нужно связать положение штока и оси колеса (т.е. дропов). Он должен быть пространственным, с необходимыми перпендикулярами, симметрией, и вылетом вилки.

Я никак не сподоблюсь даже сочинить такой. не то что сделать.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
