Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Хотел мысль проиллюстрировать, заодно узнал кто такой Иван Дорн  img/ag
А потом понял, пружинный дорн ни внутрь, ни снаружи не применить.

Пользователь находится в режиме "только для чтения".

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

kisa пишет:

Труба на сгибе может быть приплюснутой, элиптической. Тогда действительно — толку от этих форм?

Так очень просто.

Обычно мы гнём «тремя точками». Две крайние часто являются нормой. Накладки — чтобы сохранить их целостность и дальше.

Азбука кроковода. Контроль і правка геометрії фреймсета

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Dan пишет:

Для уже приплюснутых труб имеет смысл сделать еще одну сменную среднюю опору и менять опоры в зависимости от «поциэнта».

Таких разборных «контуров» вообще надо три штуки.

На одном опорном брусе.

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Не надо там трёх струбцин. Достаточно того усилия, с которым одна струбцина прижимает трубу. Нужна возможность передвигать опоры и соответственно средства для фиксации опор в разных местах.

Зафиксировать приспособления на раме с помощью, например, такелажной стропы — идея нужная и это немного облегчит работу, но на практике не вижу в ней необходимости.

А когда водка закончилась, мы обезжиривали резьбы пятилетним коньяком.
I tried [соха] And got [софа]
Мой гараж

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Riverdale пишет:

Не надо там трёх струбцин. Достаточно того усилия, с которым одна струбцина прижимает трубу…

Дмитрий, формально — да. опорный брус даёт реакцию опор (два нижних треугольничка).

Но этим сопроматским процессом можно и нужно грамотно управлять.  img/ag

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

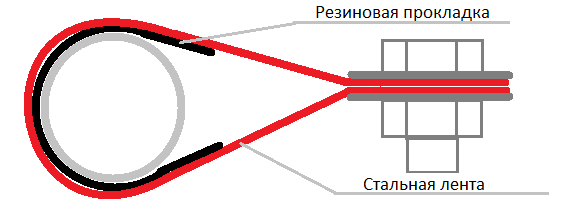

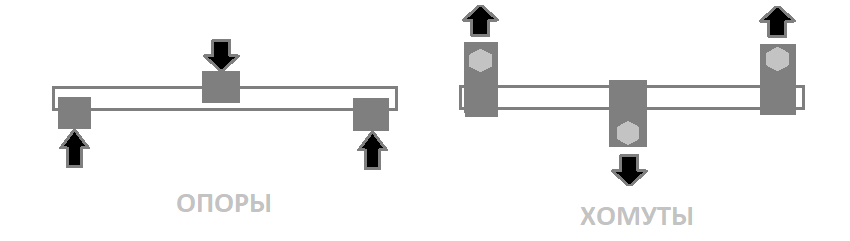

Еще один альтернативный метод обдумывался.
Предполагаемые преимущества — не требует сменных опор для разных сечений, по идее не должен деформировать трубы.
Азбука кроковода. Контроль і правка геометрії фреймсета

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Dan, вполне  img/ay  Только резина плохо скользит и тут это скорее минус — даже небольшой сдвиг под большой нагрузкой может повредить краску. Нужно смазать резину или применить другой материал, вроде полиэтилена.

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

DCorvus, есть такой момент. Еще как вариант можно проложить тонкую полиэтиленовую или фторопластовую прокладку между резинкой и хомутом, резина все же благоприятно перераспределяет, сглаживает локальные неравномерности в усилии.

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Dan пишет:

Еще один альтернативный метод обдумывался…

Есть одна тонкость.

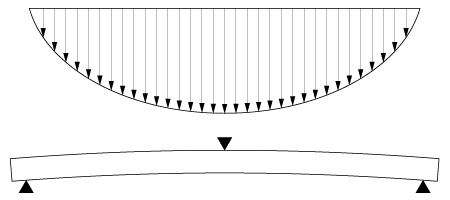

Наука подсказывает нам, что эпюра Довления™ на поциэнта должна бы по-хорошему выглядеть примерно так.

Азбука кроковода. Контроль і правка геометрії фреймсета

А ваша аппаратура создаёт как раз точечное воздействие. Что, разумеется, чревато.

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Хм, разве в случае одинаковой ширины опоры и хомута в двух вариантах конструкции будет разница в распределении давления вдоль трубы?

Азбука кроковода. Контроль і правка геометрії фреймсета

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Dan пишет:

…разве в случае одинаковой ширины опоры и хомута в двух вариантах конструкции будет разница в распределении давления вдоль трубы?

Так я потому и думаю в сторону увеличения ширины опоры.

То, что я нарисовал — лишь самая первая прикидка.

Но смысл именно не в точечном, а распределённом Довлении™.

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Раз уж активно идет разговор о правке рамы брусьями — веревками, домкратами что насчет талрепов? Я тут по случаю прикупил 4 штуки. + есть мысль попробовать обода вытягивать вогнутые яйца.

Добавлено: 02-09-2021 22:27:52

NOT пишет:

эпюра Довления™ на поциэнта должна бы по-хорошему выглядеть

но удар то как правило точечный , иногда и по касательной img/bn

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

NOT, задачу интересно поставили. Несмотря на некоторое ощущение, что это микроскопом по воробьям, с интересом буду ждать что из этого получится. Если удасться найти простое решение, респект неизбежен

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

custeek, чаще трубы гнутся от лобовых ударов, или просижены от катания на раме (эпюры при этом могут быть самые разнообразные)

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Как-то так сложилось, что традиционными развлечениями стали изобретение бронированных микроскопов и погоня за подраненными воробьями  img/ap

А когда водка закончилась, мы обезжиривали резьбы пятилетним коньяком.
I tried [соха] And got [софа]
Мой гараж
