Re: Спорт В-541 1967г

img/bk Пока вся инфа, что нарыли коллеги, вот здесь https://krokovod.org/forum/viewtopic.ph … 25#p213225 — несколько постов вперемешку с другой тематикой.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Спорт В-541 1967г

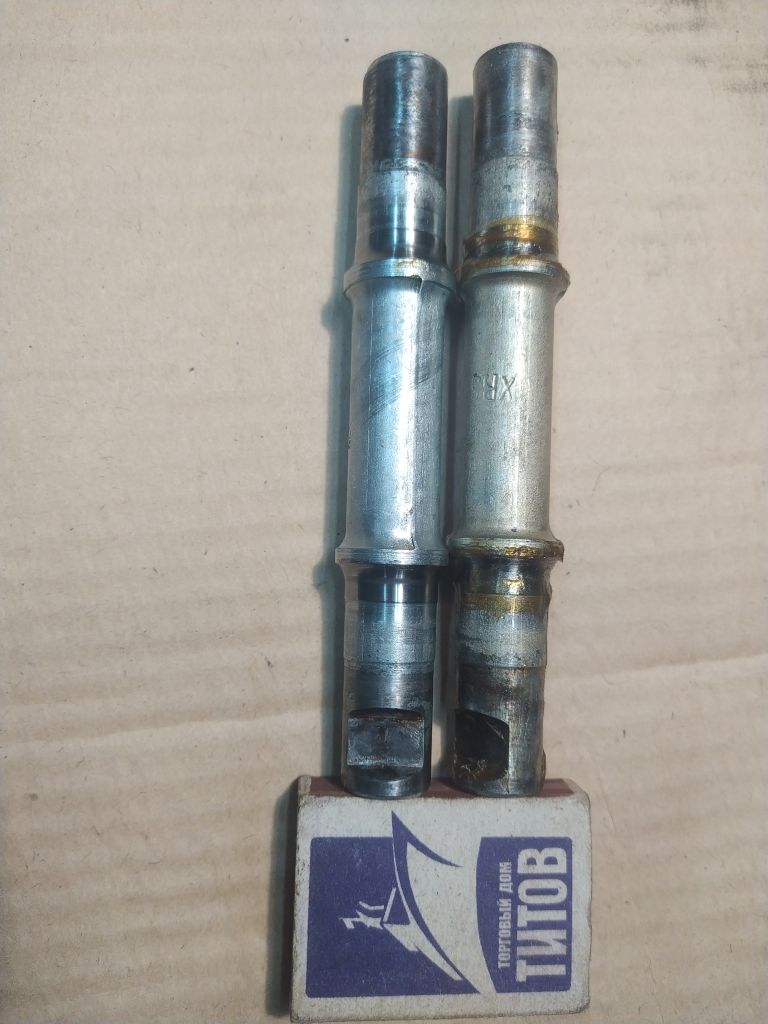

Ещё один момент всплыл. Вал каретки. Родной длиной 130мм, со СШ — 135мм. Разница 5мм, но линия цепи изменилась. На В541 передняя звезда-то одна, на СШ их две, так что 5мм играет важную роль. Пришлось вернуть назад всё как было

Spoiler

Спорт В-541 1967г Спорт В-541 1967г Спорт В-541 1967г

Re: Спорт В-541 1967г

shevchenko-da пишет:

со СШ — 135мм

Замеры вала с моего СШ '90 показали 139 мм.

Одна любовь, наполнена добром,
Повелевала сердцем и пером. ©

Re: Спорт В-541 1967г

для начала сравнение с хомутом манетки.
Спорт В-541 1967г Спорт В-541 1967г
толщина 1,5мм обоих. ушки крепления хомута успокоителя на мм шире, 12 против 11. длина одинакова.
на хомуте манеток сразу за ушками крепления заужение до 8мм , на хомуте успокоителя усиление.
Спорт В-541 1967г
с правой стороны отверстие 6,5мм
с левой 6,5×5

Спорт В-541 1967г
шпилька.
длина 66мм,  резьба 35мм,  лыска на резьбе 12мм, на толщину 5
вторая сторона, отступ 2мм, лыска опять 12мм и опять 5мм



да совсем забыл, от подседельной трубы до звезды, 25мм

1

Re: Спорт В-541 1967г

Замеры вала с моего СШ '90 показали 139 мм.

Аналогично. Причем в трёх экземплярах разных лет выпуска.
На раме В 542 75 г.в. стоял вал 135 мм.

Крокодильство-это любовь к советским велосипедам,а не ненависть ко всем остальным.

2

Re: Спорт В-541 1967г

Odyssey, VolfGang, значит 135мм — это В542. В вопросе не разбираюсь. Все равно благодарен!
vis3641, огромное спасибо за замеры! Теперь смогу восстановить хомут и шпильку. Можно попросить вас сделать пару фотографий самой рамки успокоителя? У меня не хватает пару деталей с неё. Было бы отлично, если бы в тоже подсказали размеры недостающей детали на конце рамки успокоителя и как эта деталь там крепится

Spoiler

Спорт В-541 1967г

Re: Спорт В-541 1967г

не всегда удаётся быстро реагировать,

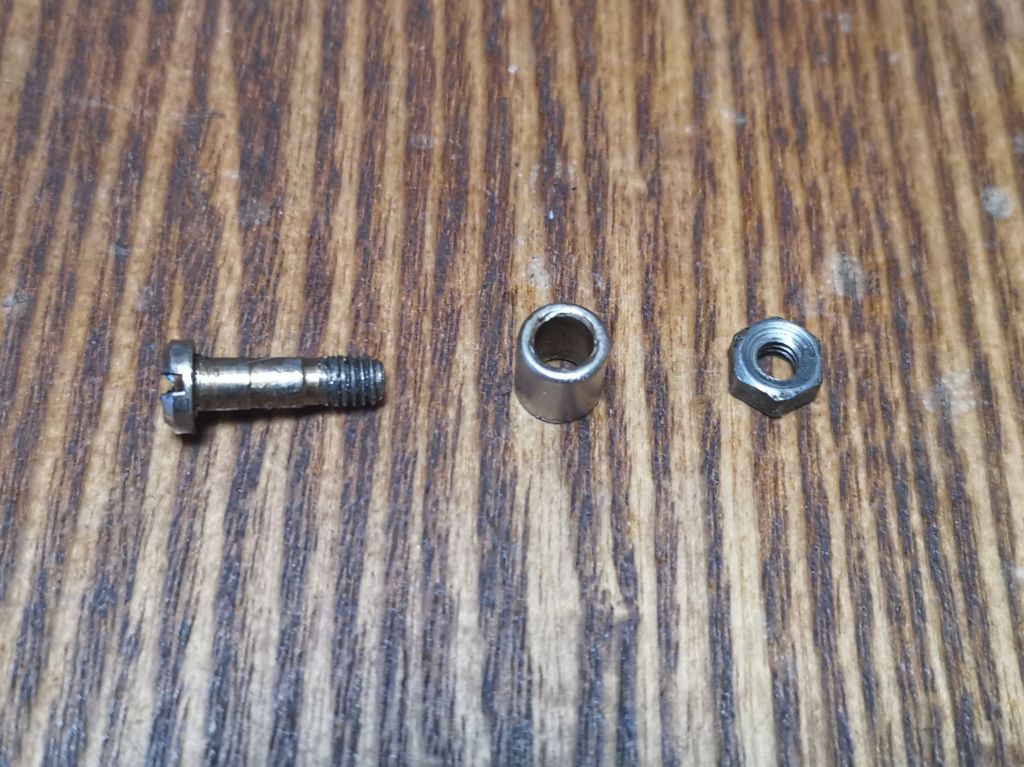

винт м4×14,  длина резьбы 5мм,  шляпка 14×2,5мм.
втулка,  длина 7,5мм,  диаметр 7мм,внутри 4,5мм.
Спорт В-541 1967г Спорт В-541 1967г
болт крепления рамки к шпильке (в моем случае) под ключ 7мм

1

Re: Спорт В-541 1967г

серия 2.  фото из поиска,
Спорт В-541 1967г

толщина уже 2мм
Спорт В-541 1967г
лента хомута шириной 8,5мм.
диаметр ушек крепления 20мм.
Спорт В-541 1967г
шпилька м6×62мм,  резьба 23мм.
Лыска 5мм, также от края 2мм, но длина 14мм,

серия 3

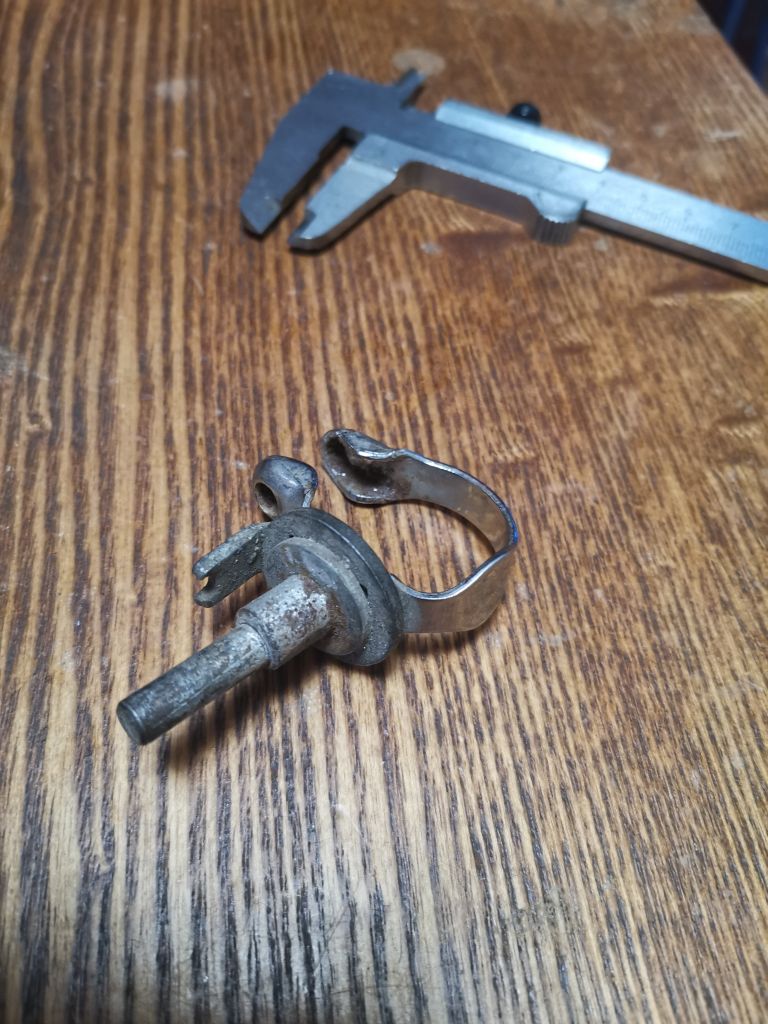

с датировкой этого экземпляра очень затрудняюсь,
Спорт В-541 1967г
стоял на туристе примерно конца 80х, возможно не родной.
наверное оптимальный вариант, если срубить большую шайбу — упор манетки,
а на штырь установить стандартную рамку

1

Re: Спорт В-541 1967г

vis3641, а сама рамка как выглядит?

Re: Спорт В-541 1967г

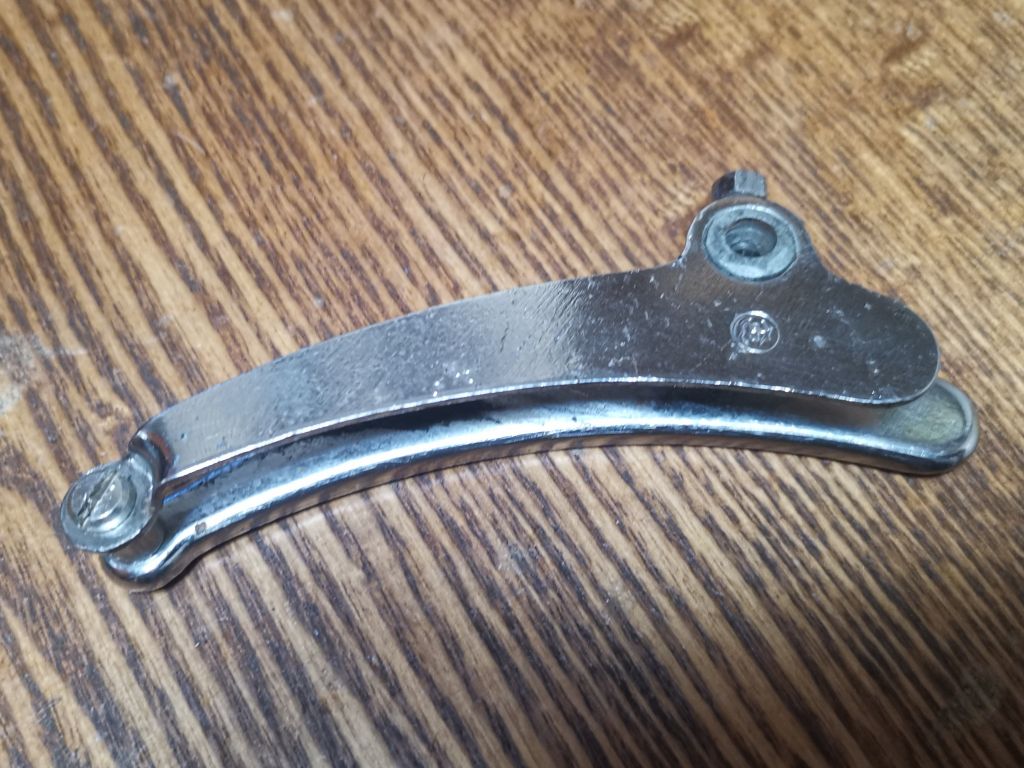

рамка стандартная,  с коробочки в-552.
Спорт В-541 1967г

Re: Спорт В-541 1967г

vis3641, где винтом скручиваются две половинки там типа цилиндрика между ними?

Spoiler

Спорт В-541 1967г

Какие его размеры?

По варианту #3 можете размеры штыря (шпильки)? И как там всё выглядит с другой, внутренней, стороны?

Spoiler

Спорт В-541 1967г

Этот вариант самый подходящий для меня, раз есть хомут с манетки.

Spoiler

Спорт В-541 1967г

Re: Спорт В-541 1967г

про втулку распорку написал выше, правда не обозначил что это. вот она
Спорт В-541 1967г



штырек, на виду: диаметр 6мм длина 19мм,
наверное просто вставлен в стандартный хомут диаметром 4мм? и расклепан изнутри.
Спорт В-541 1967г
большая звезда расклеп бонки, маленькая самого штырька,


только сейчас подумал, у штыря нет боковой нагрузки,
если повесить рамку то не провернет ли его?

1

Re: Спорт В-541 1967г

vis3641, благодарю. Не заметил сообщение выше.

Re: Спорт В-541 1967г

Последние приобретения:

Седло, точнее чепрак

Spoiler

Спорт В-541 1967г Спорт В-541 1967г Спорт В-541 1967г

Рамку и натяжитель нужно искать.

По валу каретки — нашёл новый 130мм длиной взамен старому изношенному. Оказывается их дефицит

Spoiler

Спорт В-541 1967г

По успокоителю цепи — тоже, с трудом, но все-таки нашёл недостающие детали

Spoiler

Спорт В-541 1967г Спорт В-541 1967г

Хомут для насоса

Spoiler

Спорт В-541 1967г Спорт В-541 1967г

Re: Спорт В-541 1967г

Ещё кое что нашлось

Spoiler

Спорт В-541 1967г Спорт В-541 1967г Спорт В-541 1967г Спорт В-541 1967г

Добавлено: 28-12-2021 18:52:23

Попутно вопрос возникает — это самоделка или заводское изделие?
