Re: Втулки — передние и бестормозные задние.

Втулки — передние и бестормозные задние.

Похоже у 555 своя, особая пружинка

Вода, попадая в корни берёз, умирает... и рождается берёзовый сок ©

Как можно не любить стволы родных берез?

(16-05-2022 09:30:03 отредактировано Odyssey)

Re: Втулки — передние и бестормозные задние.

ночные деревья, это от "Старт-шоссе" 155-411 и более поздних. У искомой пружины между кольцами 20 мм, на фото вверху. Внизу для сравнения поздняя пружина со схемы.

Втулки — передние и бестормозные задние.

Одна любовь, наполнена добром,
Повелевала сердцем и пером. ©

1

Re: Втулки — передние и бестормозные задние.

Да, теперь нормально развидел, неудобно фотки на две страницы получились

Вода, попадая в корни берёз, умирает... и рождается берёзовый сок ©

Как можно не любить стволы родных берез?

Re: Втулки — передние и бестормозные задние.

Odyssey пишет:

Втулки — передние и бестормозные задние.

Это не Ваши фотки?

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Втулки — передние и бестормозные задние.

Мои.

Одна любовь, наполнена добром,
Повелевала сердцем и пером. ©

Re: Втулки — передние и бестормозные задние.

Дык, давайте с них размер снимем, и будет чертёж?

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Втулки — передние и бестормозные задние.

Это старые пружинки, подозреваю имеют немалый износ, хочу заменить новыми оригинального размера.

Втулки — передние и бестормозные задние.

Одна любовь, наполнена добром,
Повелевала сердцем и пером. ©

Re: Втулки — передние и бестормозные задние.

img/bn А что там изнашивается? Кончик? Тогда по нему должно быть видно.
Думаю, Вы сможете установить потребные рабочие размеры и сами. И поделиться  img/hitry

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Втулки — передние и бестормозные задние.

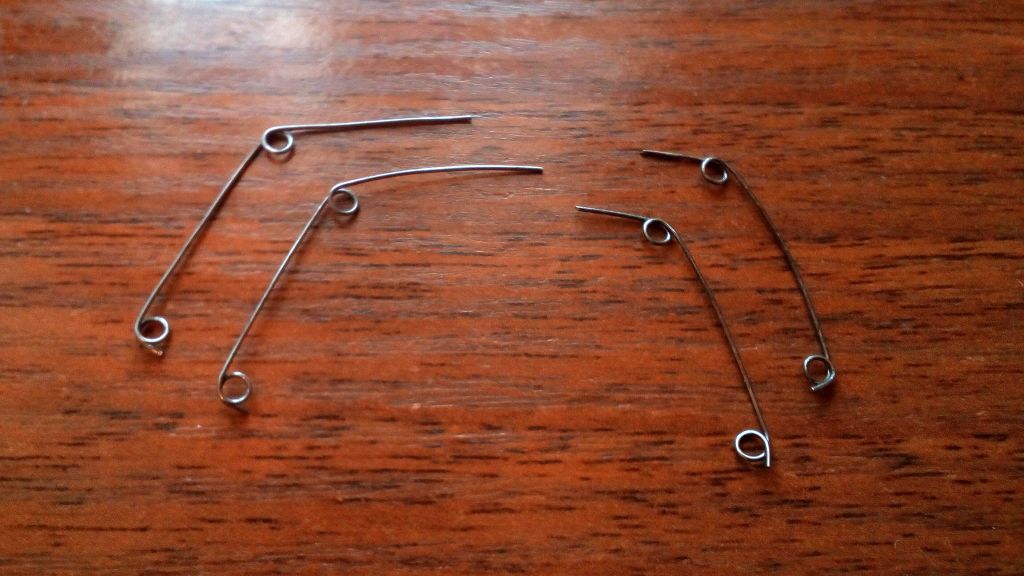

Кончик стирается. У меня есть новые пружинки, разных размеров. Но мне кажется они длинее чем нужно. Пока не могу понять какие конкретно необходимы  img/lupa

Втулки — передние и бестормозные задние.

Одна любовь, наполнена добром,
Повелевала сердцем и пером. ©

Re: Втулки — передние и бестормозные задние.

Ого, меня тоже размер хвостов как-то напугал img/ag То есть, оно НАСТОЛЬКО стирается? Как? (у меня под рукой нет трещётки 555, чтоб удобно было разобрать и посмотреть)
Дык, у Вас трещётка и богатый слесарный опыт в руках. За чем же дело встало — установить правильный размер?

Добавлено: 16-05-2022 19:53:39

Противоположный короткий хвостик от крайнего колечка — пофиг, в какую сторону смотрит?

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Втулки — передние и бестормозные задние.

Стирается оно бывает так, что уже должно не выполняет свою функцию и перестаёт прижимать собачку к храповику. Сейчас вроде как ещё прижимают, но уже на излёте. Все мои похожие пружинки из старых запасов, в которых с большой долей уверенности должны такие пружины быть, как-то сильно отличаются от искомых и похоже длинее чем нужно img/ag

Втулки — передние и бестормозные задние.

Добавлено: 16-05-2022 20:03:57

kisa пишет:

в какую сторону смотрит?

Думаю без разницы, туда вставляется штифт и подвижность узла ничтожно мала.

Одна любовь, наполнена добром,
Повелевала сердцем и пером. ©

Re: Втулки — передние и бестормозные задние.

kisa пишет:

установить правильный размер?

Для этого работали инженеры, хочу свериться с ними перед установкой и установить пружину 100% заводского размера. Видел раньше вроде такие чертежи, оказывается не могу найти сейчас  img/lupa
Ещё же может быть, что пружинки в трещётке уже не заводские...  img/whipped

Одна любовь, наполнена добром,
Повелевала сердцем и пером. ©

Re: Втулки — передние и бестормозные задние.

img/bk Ну по красной линии, очевидно, она будет плохо работать. А по зелёной — должно быть оно.
Втулки — передние и бестормозные задние.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Втулки — передние и бестормозные задние.

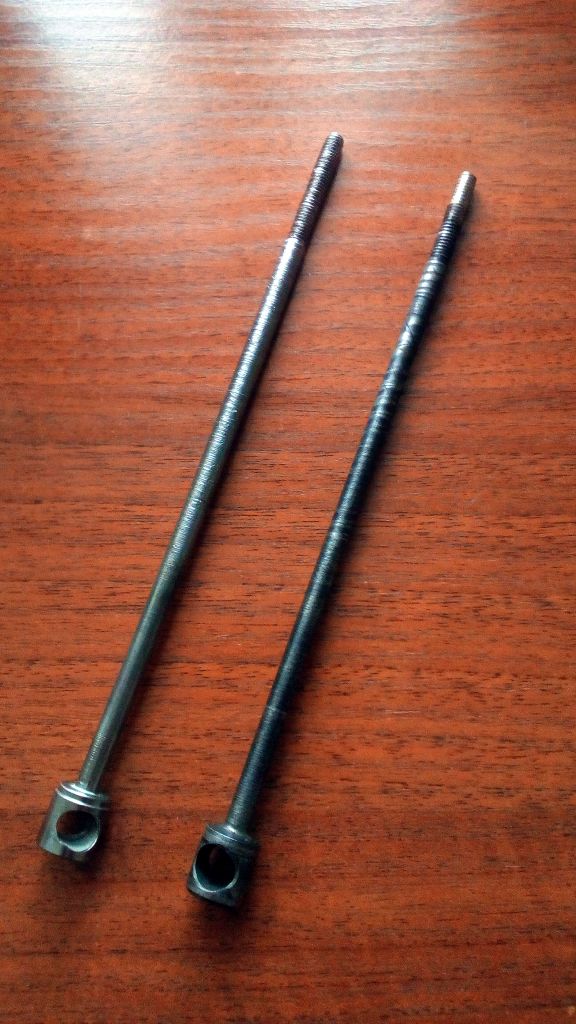

Ув. коллеги, есть вопрос по эксцентрикам. При переборке задней втулки выяснилось, что резьба на оси эксцентрика слизана, особенно в начальной её части. Гайка накручивается и держится, правда неизвестно будет ли держаться в реальных условиях эксплуатации. В наличии имеется ещё одна ось с целой резьбой, предположительно импортная, была выкрашена в белый цвет, возможно кустарно. С виду ось похожа на оригинальную, но отличается диаметром: советская имеет диаметр 4,8 мм, буржуйская 5,0-5,4 мм. Полая ось втулки имеет отверстие 5,2 мм и естественно ось эксцентрика в неё не проходит. Я вижу два варианта: использовать старую ось на свой страх и риск или шлифовкой довести ось с целой резьбой до необходимого диаметра. Как быть посоветуете?


Втулки — передние и бестормозные задние. Втулки — передние и бестормозные задние. Втулки — передние и бестормозные задние.

Одна любовь, наполнена добром,
Повелевала сердцем и пером. ©

(18-05-2022 07:06:11 отредактировано treks)

Re: Втулки — передние и бестормозные задние.

kisa,

Spoiler

А по зелёной


  тут есть один  нюансик, главное что бы  пружинка из разреза в сухаре не сместились . иначе  капут- соскочит в край с сухаря и не будет выполнять свою функцию ,или еще хуже начнет его в бок пожимать

только освоение нового продлевает нам жизнь
