Занимаясь реставрацией трофейного немецкого велосипеда заметил, что оригинальная втулка Torpedo 1934 года тормозит медленно и требует приложения значительного усилия при повороте педалей назад для торможения. Смазка при этом на поверхностях колодок, тормозного барабана и стакана втулки в разумном мизерном количестве, всего капля масла. Механизм втулки полностью исправен и комплектный по заводу. Разобрал, собрал и еще раз разобрал, чтобы окончательно понять причину неуверенного срабатывания тормозов, что на нашем языке зовется модуляцией. Которая у меня отсутствует, не ощущается.

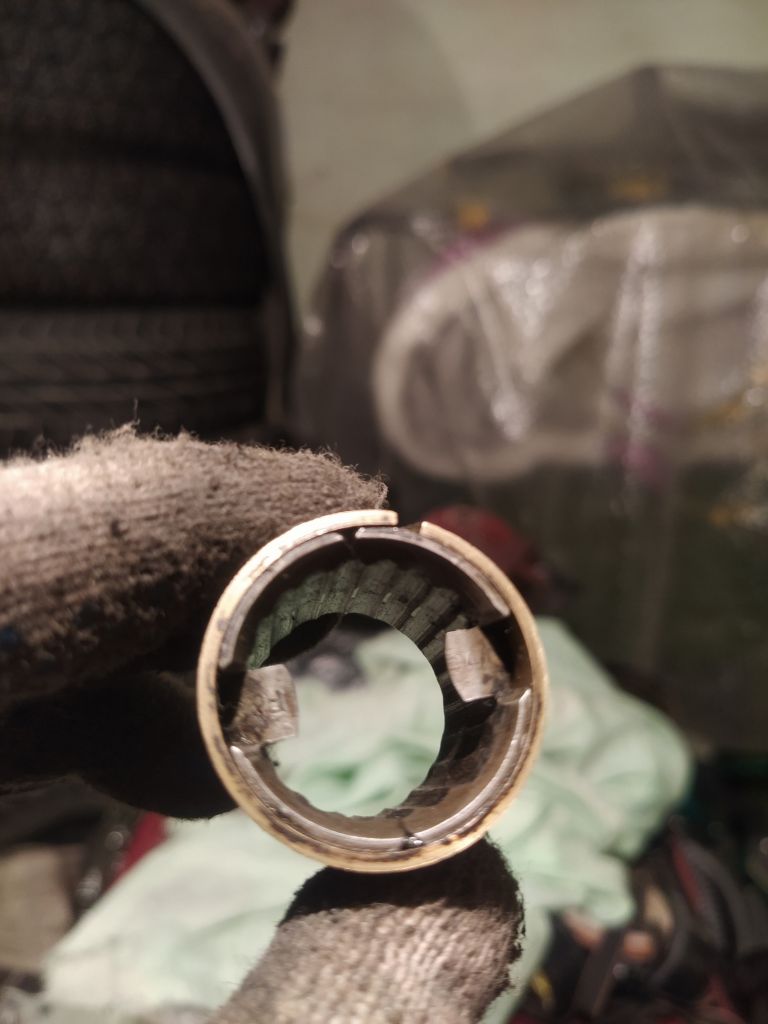

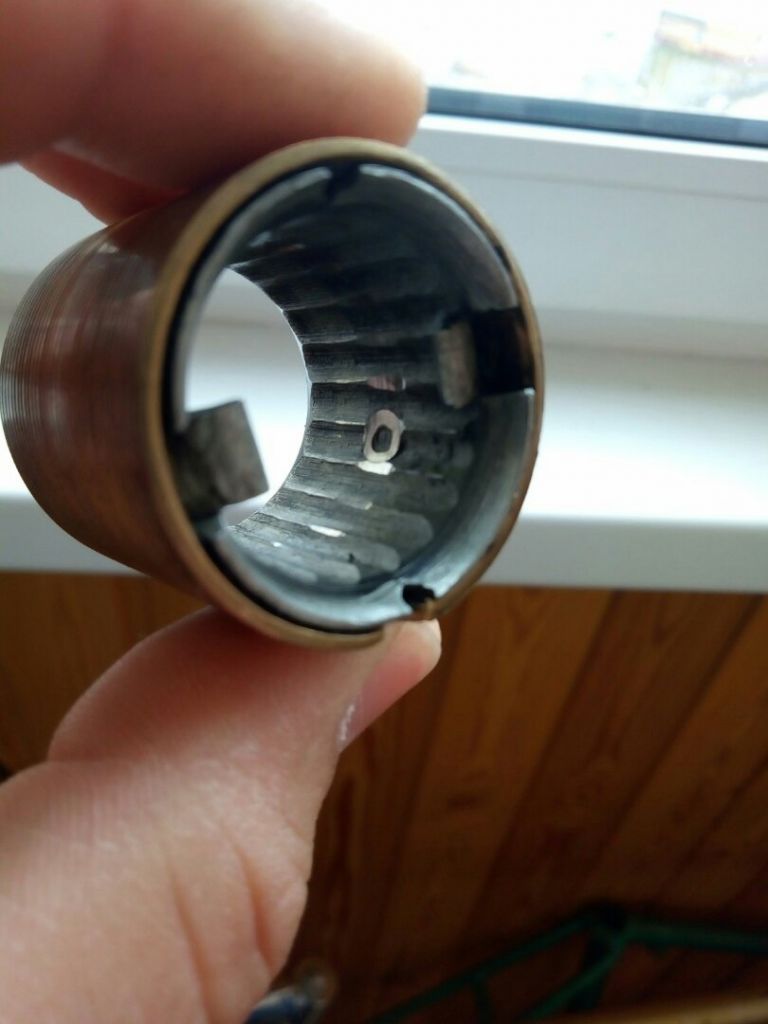

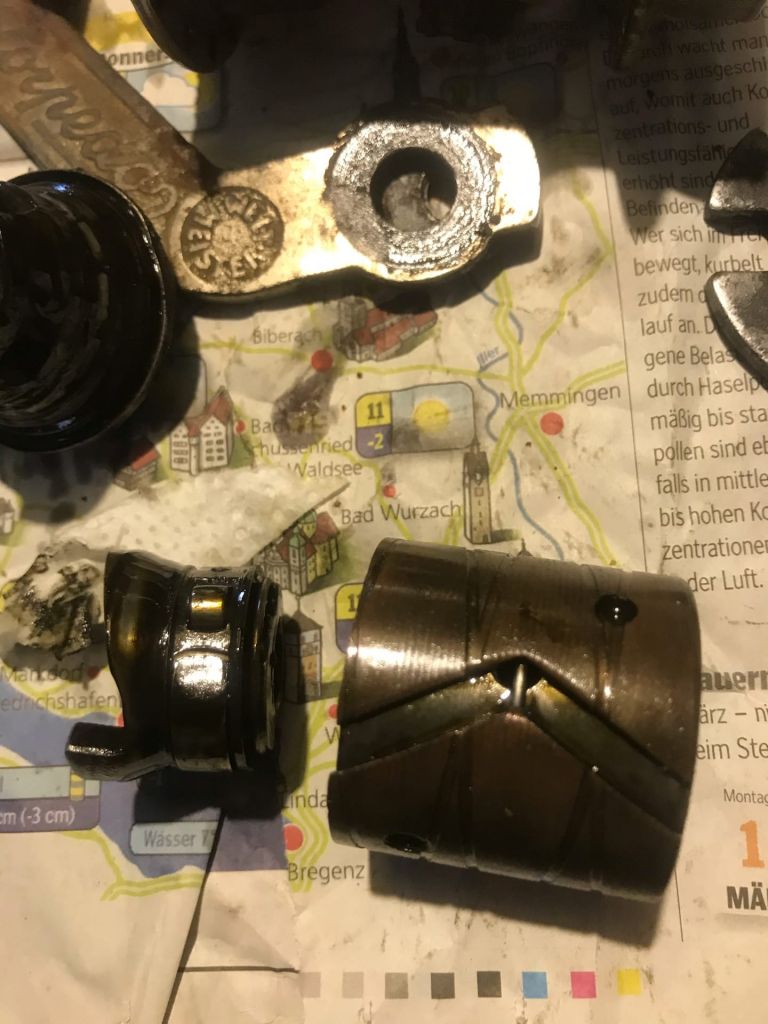

И что я сразу заметил, что латунная тормозная накладка свободно вращается и скользит вокруг колодок, а не является одним целым с колодками, как на стальных цельных колодках советских "торпед". Но фиксируется за стопорное центральное кольцо проточкой по центру от осевого смещения. При этом она скользит и по внутренней поверности самого стакана корпуса втулки. То есть мы имеем две пары трения скольжения вместо одной, как в советских втулках. Интересно правда? Вот это и есть причина длинного тормозного пути!

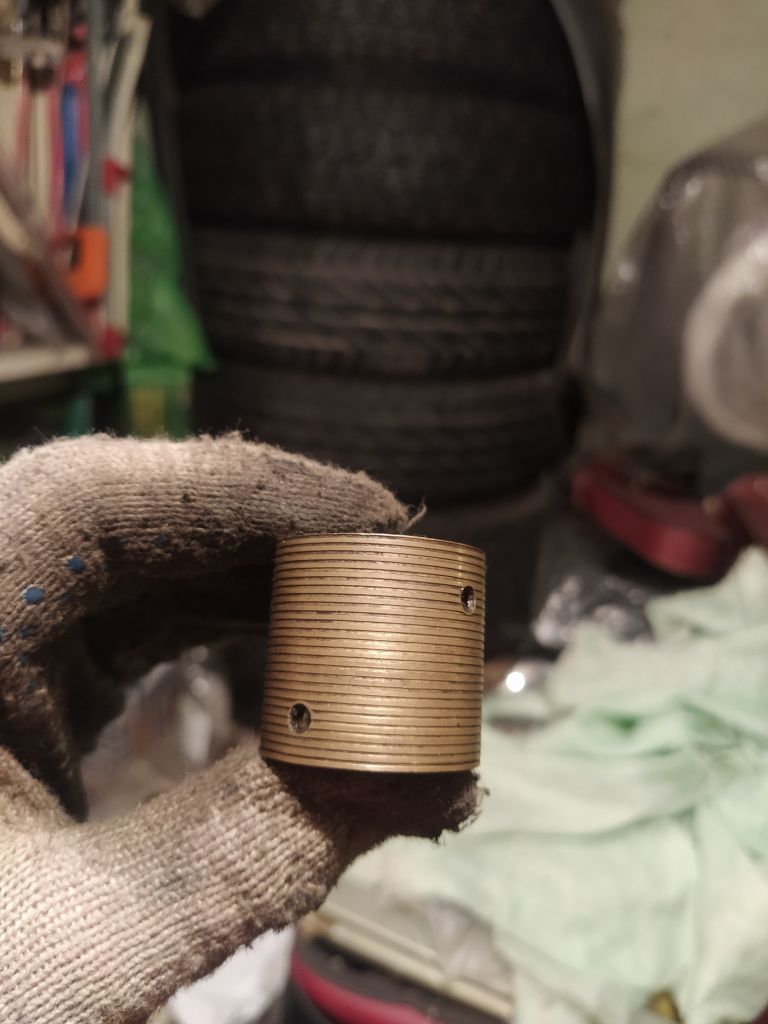

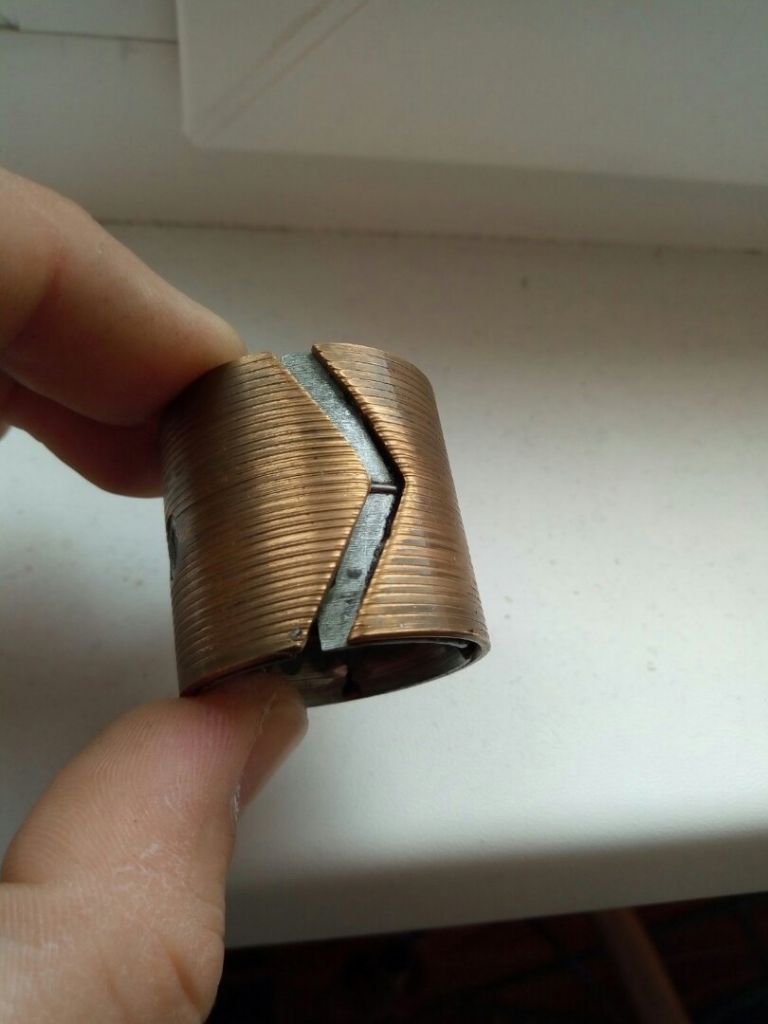

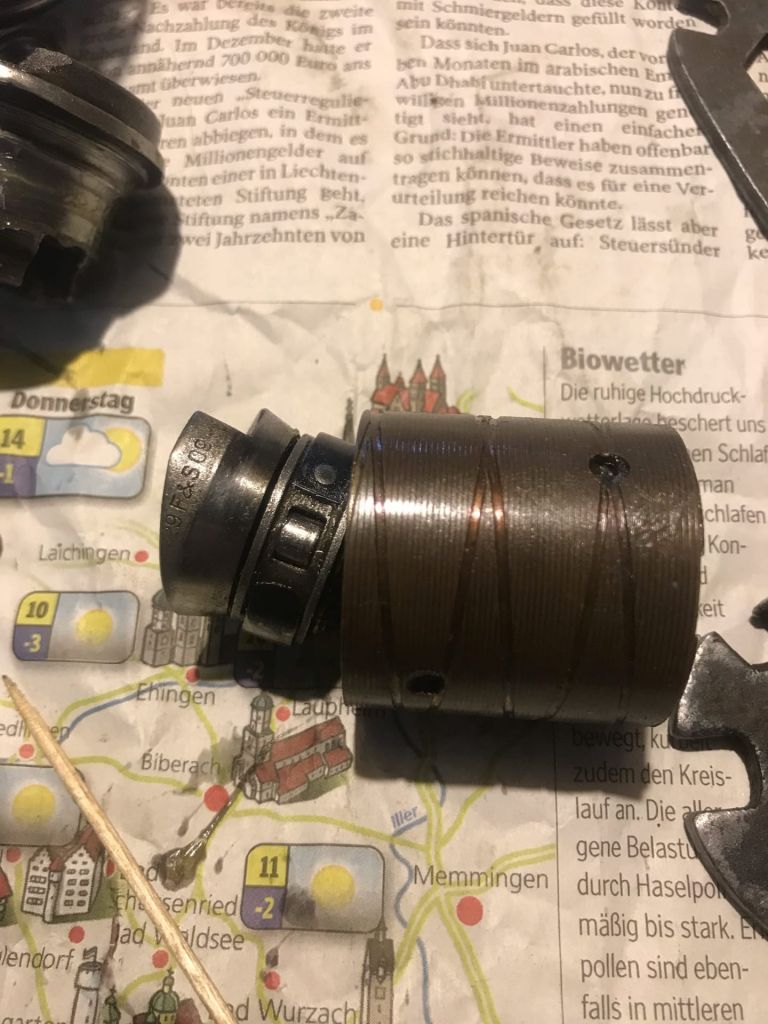

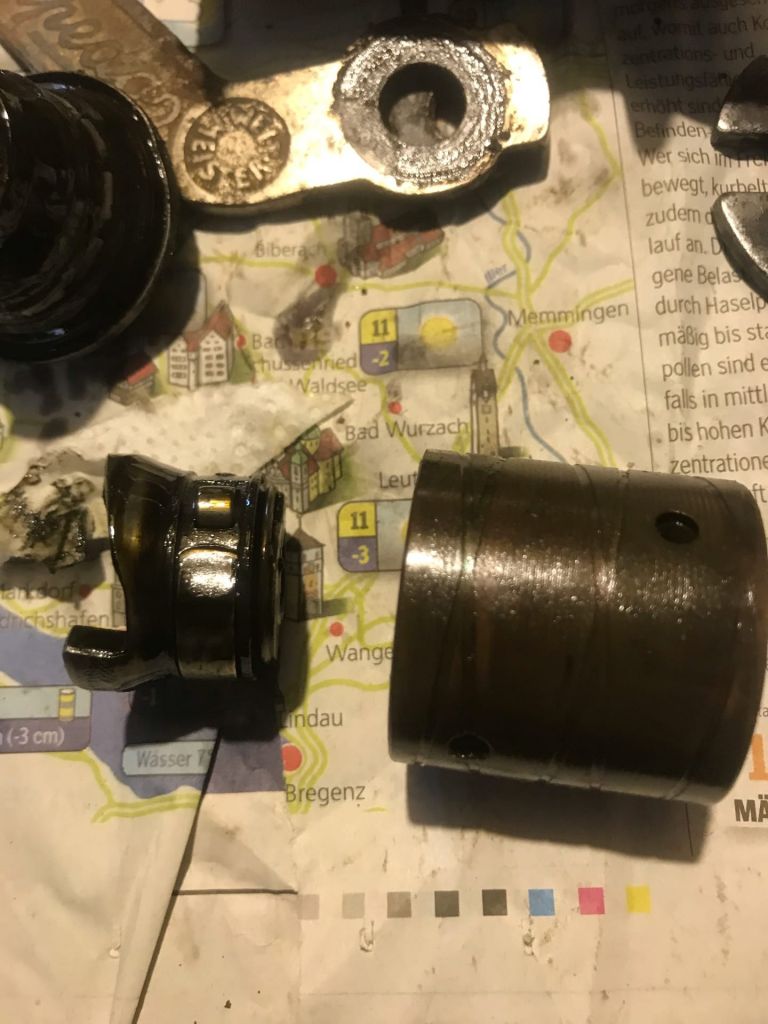

Собственно вот он тормозной барабан образца 1934 года с половинчатыми колодками внутри:

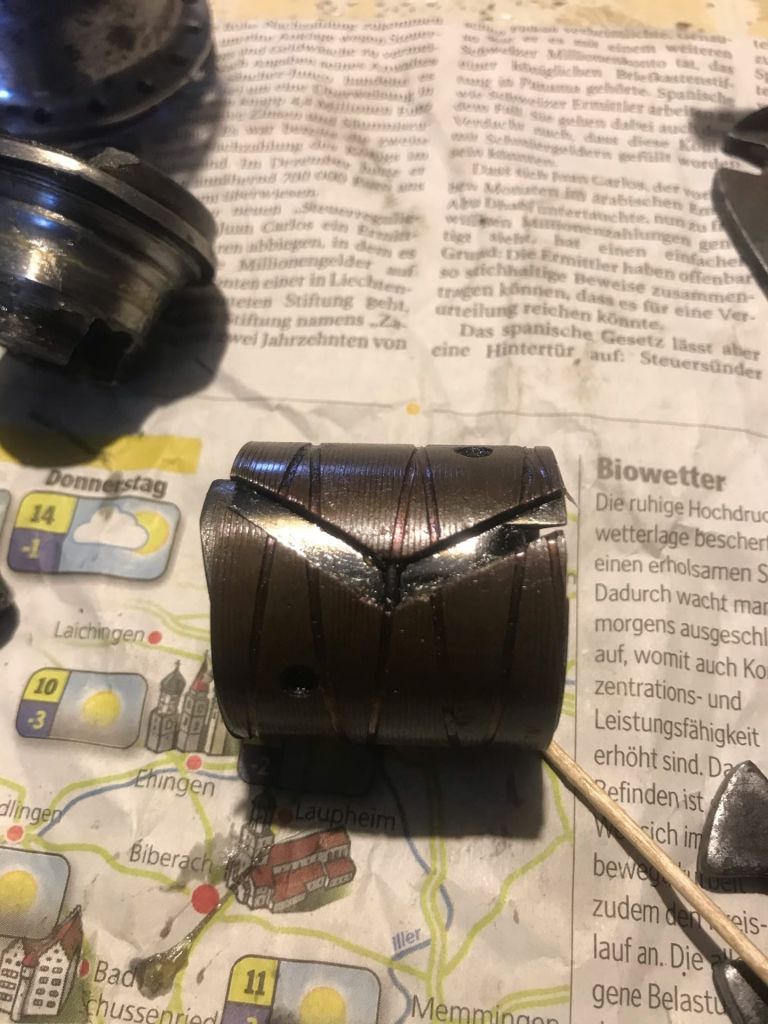

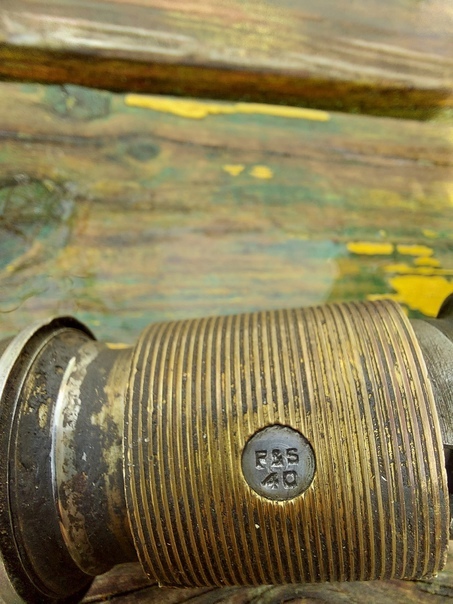

Вначале я решил, что отверстия в латунной накладке должны быть приклепаны к колодкам или заклепки выпали. Как на барабанах FuS 1938 года:

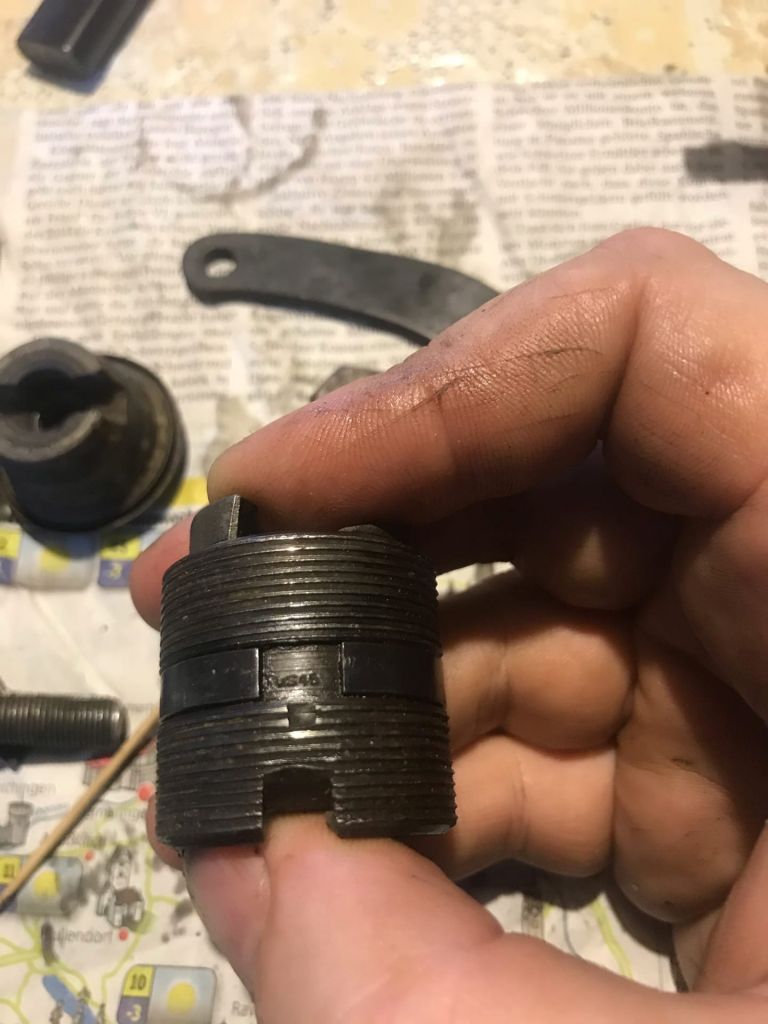

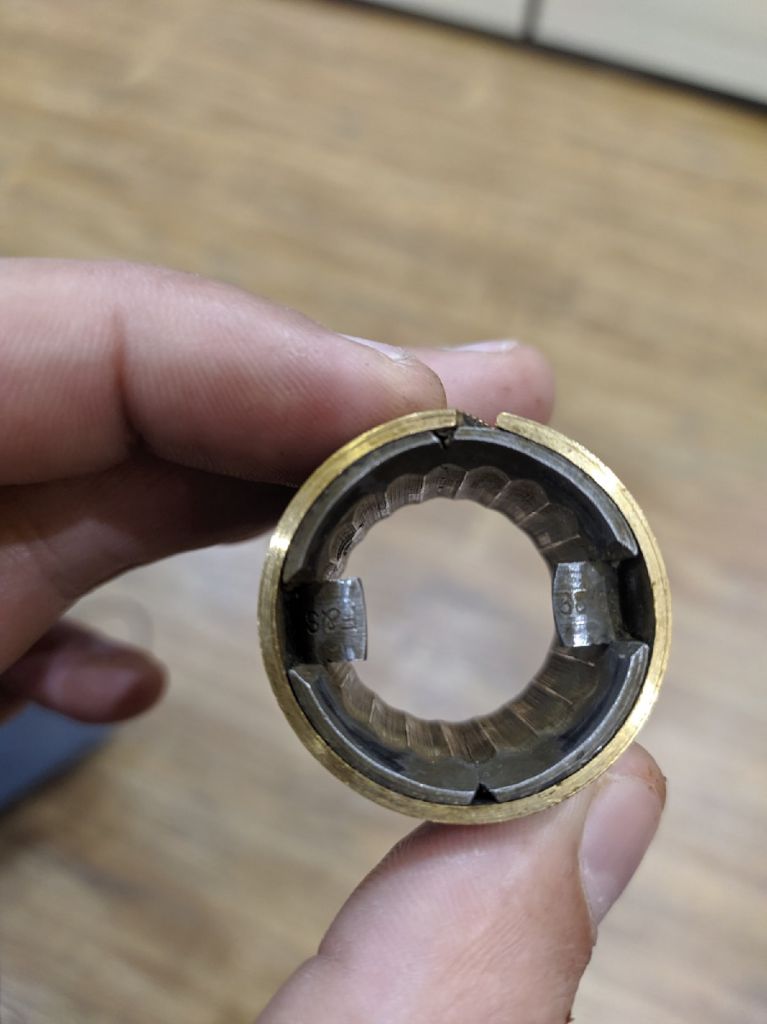

1940 год:

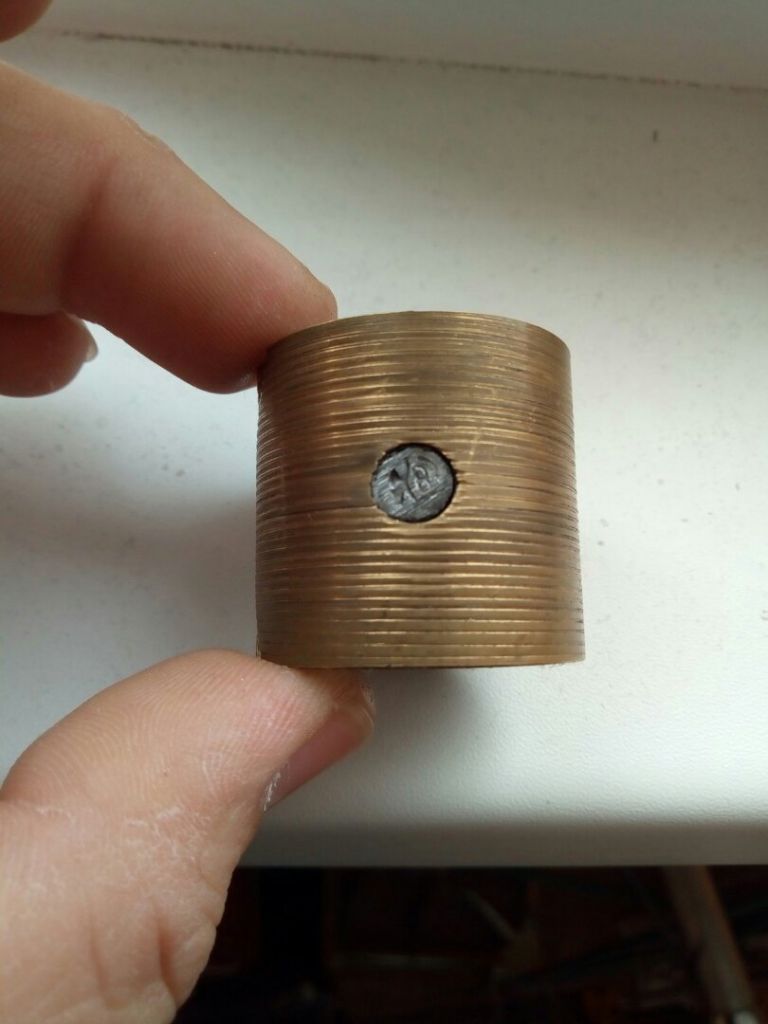

Или послевоенные ХВЗ:

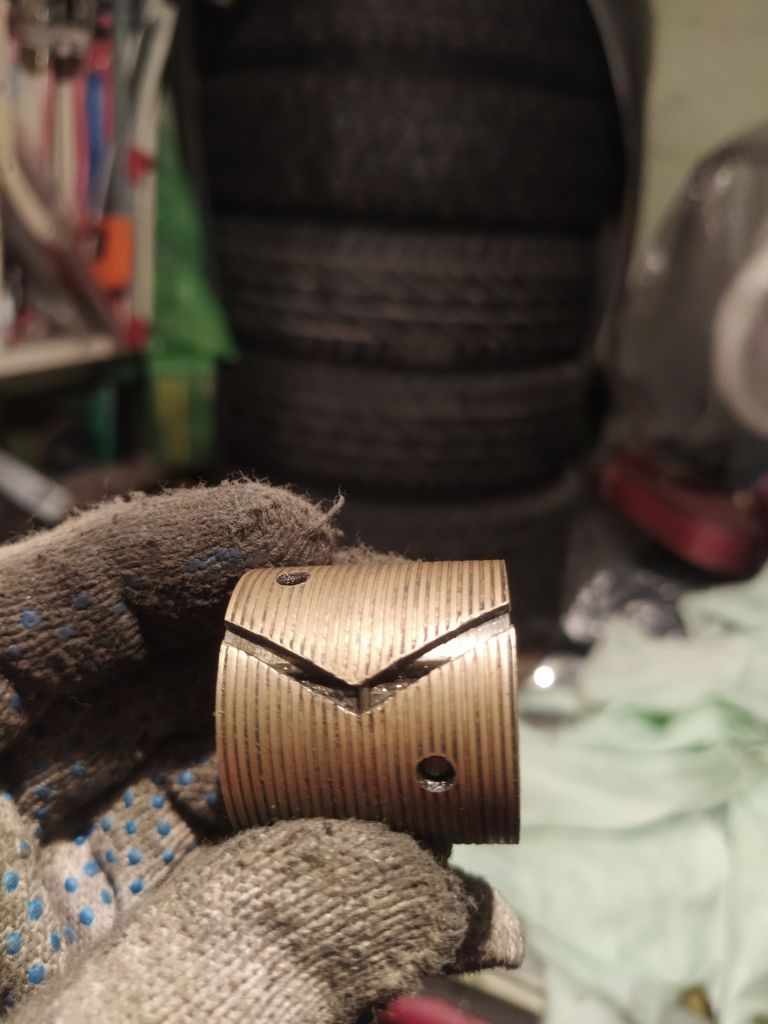

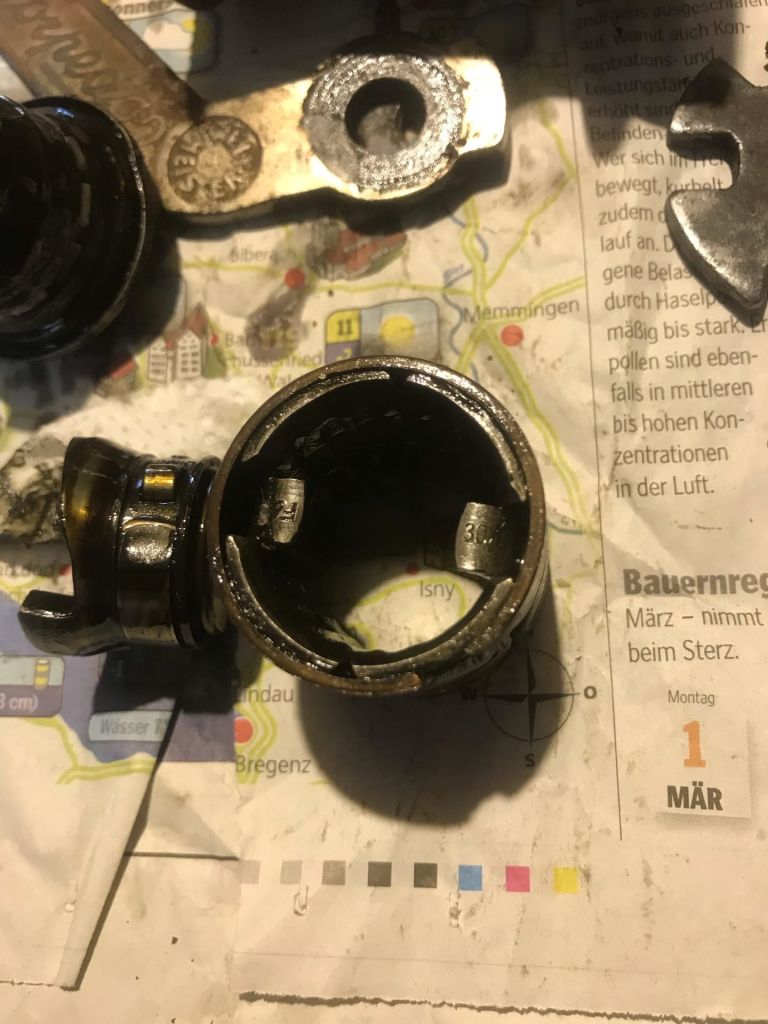

Ан нет, отверстий в стальных колодках нет! Тогда логично предположить, что данные отверстия нужны для растекания смазочного масла. Тогда что это за метаморфозы? Может быть в середине тридцатых годов произошла эволюция тормозной части втулок Fus Torpedo?

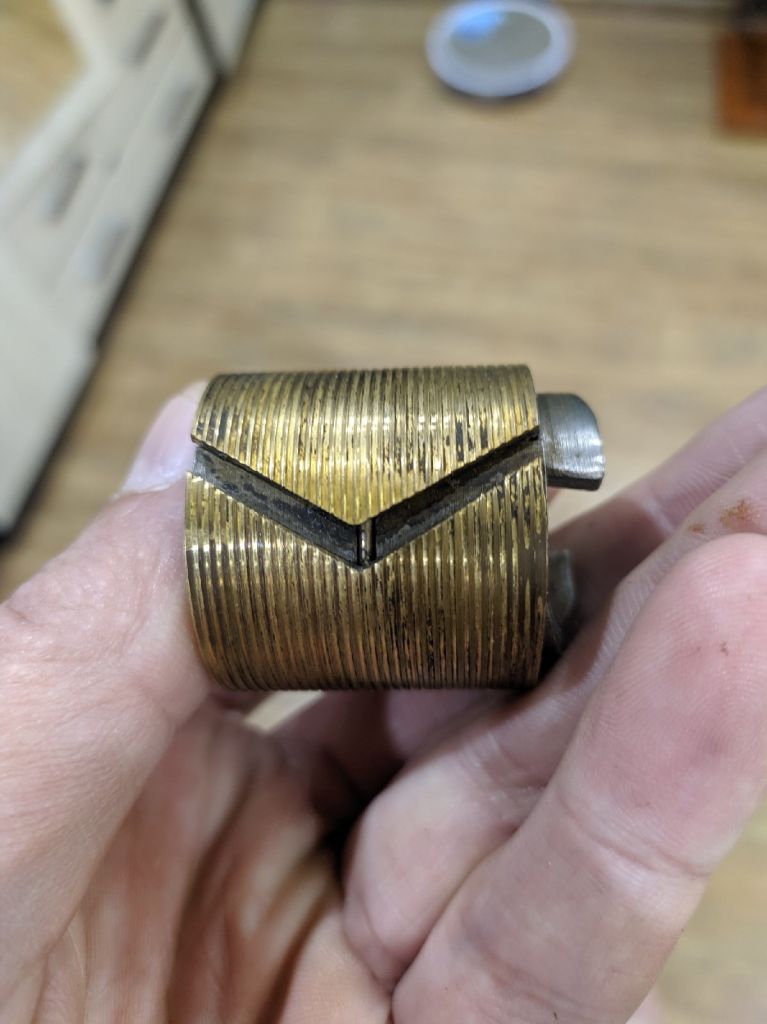

И точно! Нашел у коллеги образцы:

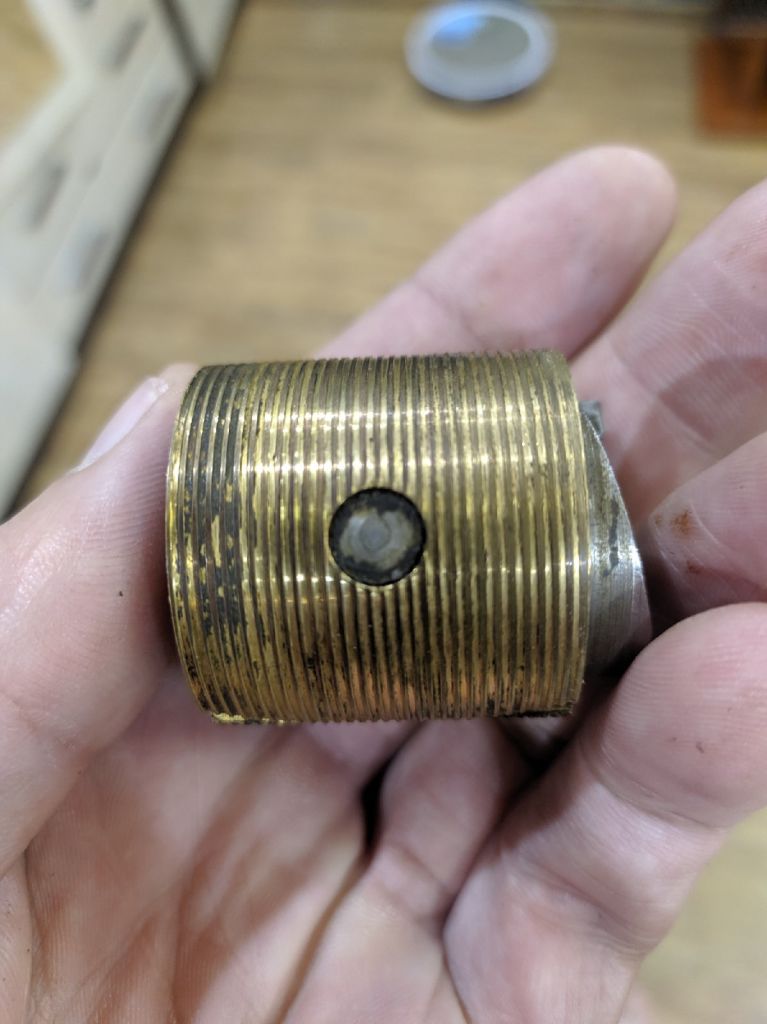

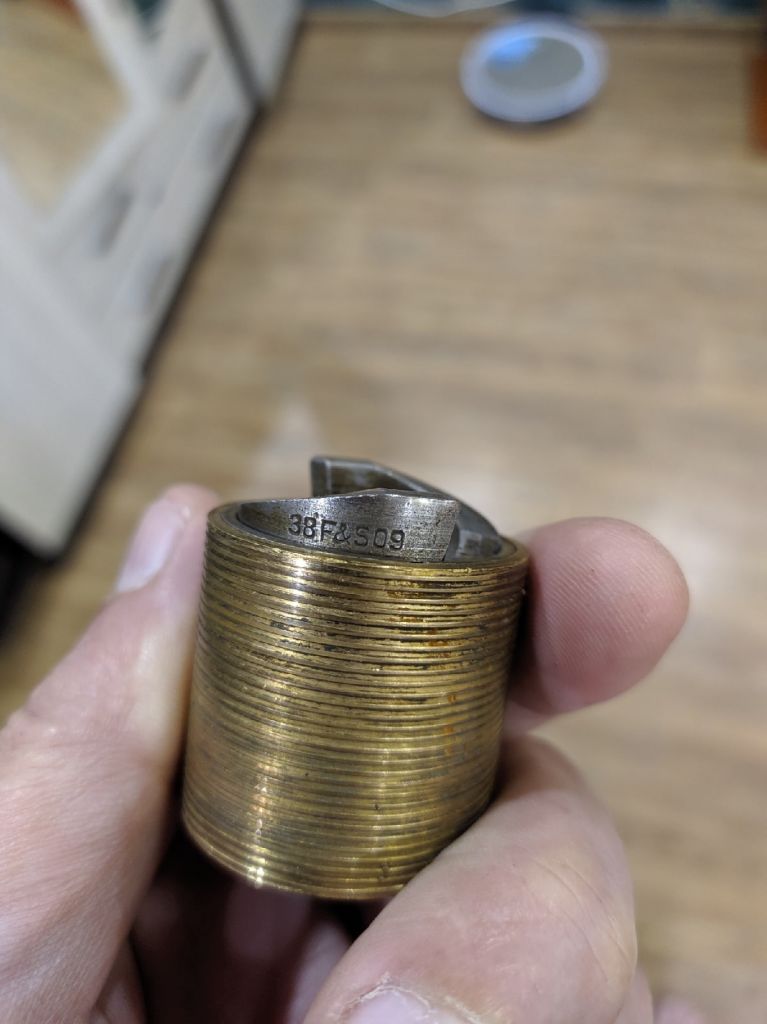

1929 года

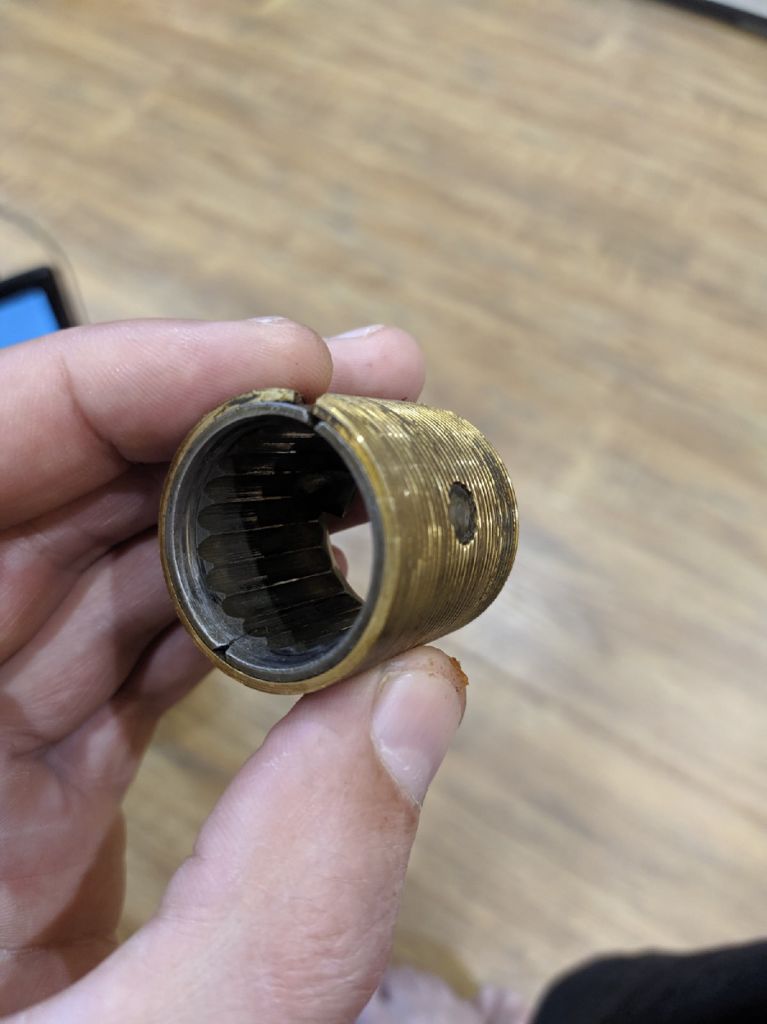

1930 года

Все сходится. Абсолютно также латунная накладка вращается вокруг оси колодок и фиксируется стопорным кольцом.

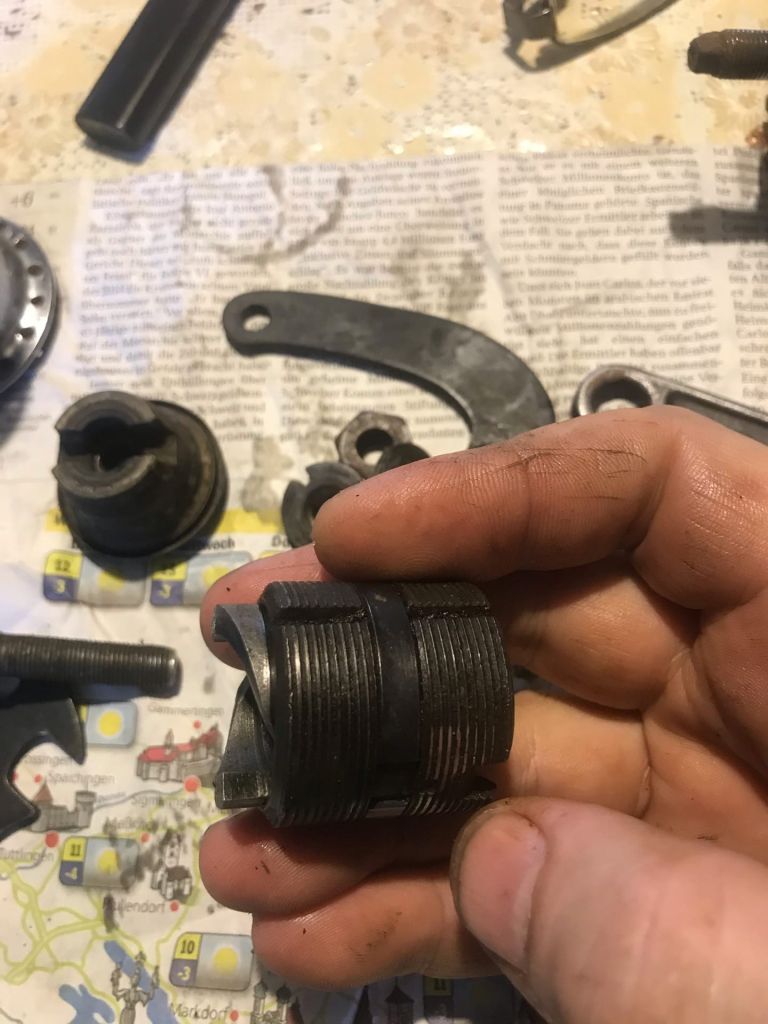

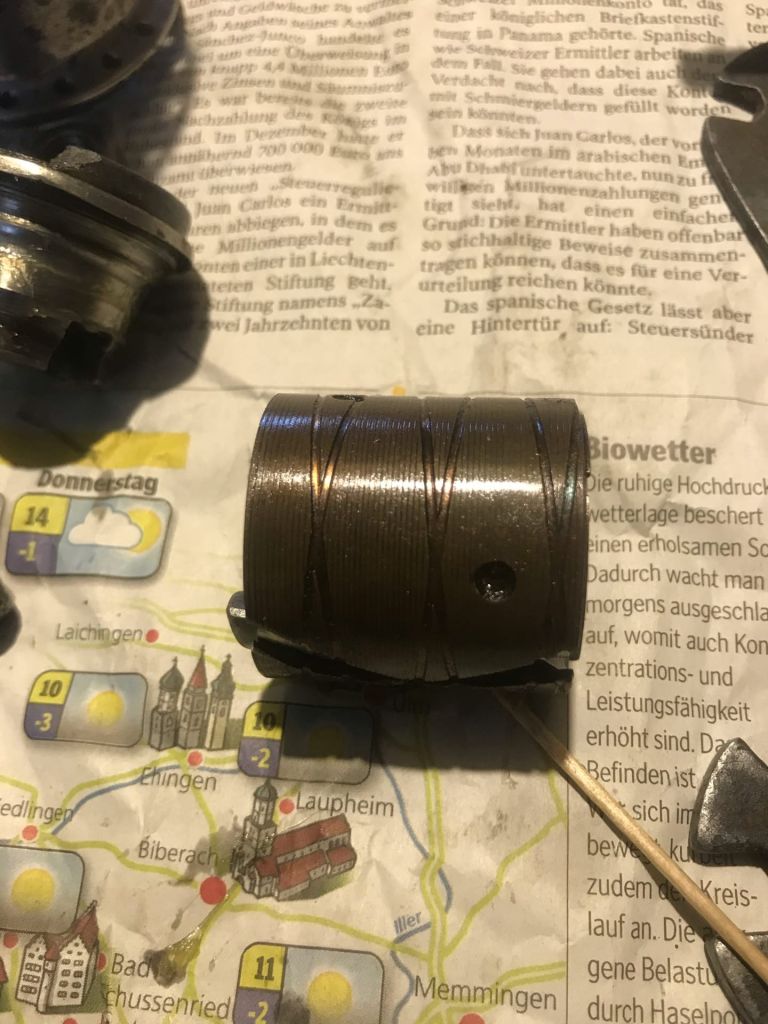

Однако в конструкции тормозного барабана это было не последнее изменение. Похоже сами немцы внедрили полностью стальные колодки, без латунной накладки. Значительно уменьшив тормозной путь, технологичность производства и стоимость изделия, барабан 1945 года:

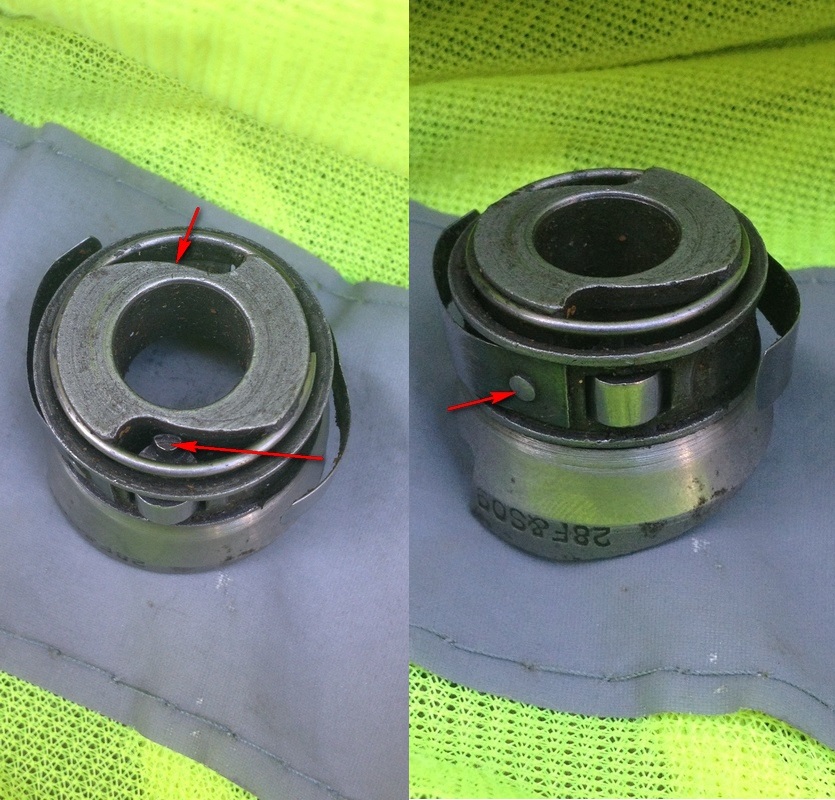

kisa, стальные клепанные усики сепараторов тем не менее считались более надежными, чем до и после латунные. Которые быстрее стирались, прогибались.

коллеги здесь все просто объясняется: Латунь имеет свойства работать без смазки, (низкий коэффициент трения)  и этим очень широко пользуются в машиностроении. у стали этот коэффициент трения высокий  на мой взгляд это и является причиной плохого торможения...  вопрос зачем так сделали?  может быть не знали, может быть пренебрегли этим свойством,
может быть эксперементировали.
в последствии видно что от этого оказались. и начали применять пару сталь-сталь. возможно поняли ошибку применения пары латунь-сталь.

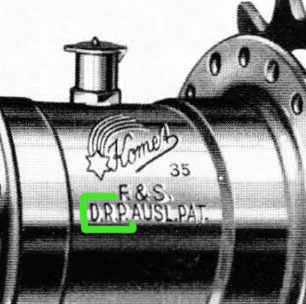

RetroVolgar, DRP на фото червячки не бачу. Клеймо також iнше. Хоча на вигляд однаковi.

Р — это Рейх. Значит, трофейная. Потом, при ФРГ,  писали ДП.
Это что-то вроде то ли нашего ГОСТа, то ли Знака Качества
