Re: Восстановление,усовершенствование механизмов переключения передач

mike.fedoroff, по той же причине почему не напечатать на 3д принтере.  Время.

Когда мне понадобилось сделать такое я нагрел высокую гайку и проплавил, и снял облой. Заняло 2 минуты для комплекта из 2 шайб

Everything's gonna be just fine!

Re: Восстановление,усовершенствование механизмов переключения передач

Очередной быстрый рабочий бомж-вариант нарамных упоров.

Восстановление,усовершенствование механизмов переключения передач

Everything's gonna be just fine!

Re: Восстановление,усовершенствование механизмов переключения передач

Bob, хоч не кампу пиляв?

Я рухаюсь, значить я існую!

1

Re: Восстановление,усовершенствование механизмов переключения передач

Євгеній76,  нет. Пилил самые распространенные самые дешевые поздние ХВЗ.

Кампа до такого качества никогда не опускалась. Облой 1,3 мм.  img/ppc

Everything's gonna be just fine!

(19-08-2020 07:12:29 отредактировано Sergey Krasyuk, причина: Вопрос был отправлен в неактивную тему )

Re: Восстановление,усовершенствование механизмов переключения передач

.

Re: Восстановление,усовершенствование механизмов переключения передач

Подскажите пожалуйста, всё в порядке или чего-то не хватает? Смог найти изображение манетки ПВЗ в какой-то теме (воспользовался поиском). Вроде бы всё правильно img/bw

Spoiler

Восстановление,усовершенствование механизмов переключения передач

Добавлено: 18-08-2020 20:36:23

Восстановление,усовершенствование механизмов переключения передач

Re: Восстановление,усовершенствование механизмов переключения передач

dimoncheg32, всё верно, для более плавной работы между рычагом и остальными  деталями можно проложить две шайбы из бутылочного пластика.

1

Re: Восстановление,усовершенствование механизмов переключения передач

Кирилл, понял, спасибо. img/thank

Re: Восстановление,усовершенствование механизмов переключения передач

Добрый день!
Восстанавливаю переключатель ХВЗ.
Восстановление,усовершенствование механизмов переключения передач
Восстановление,усовершенствование механизмов переключения передач
Восстановление,усовершенствование механизмов переключения передач

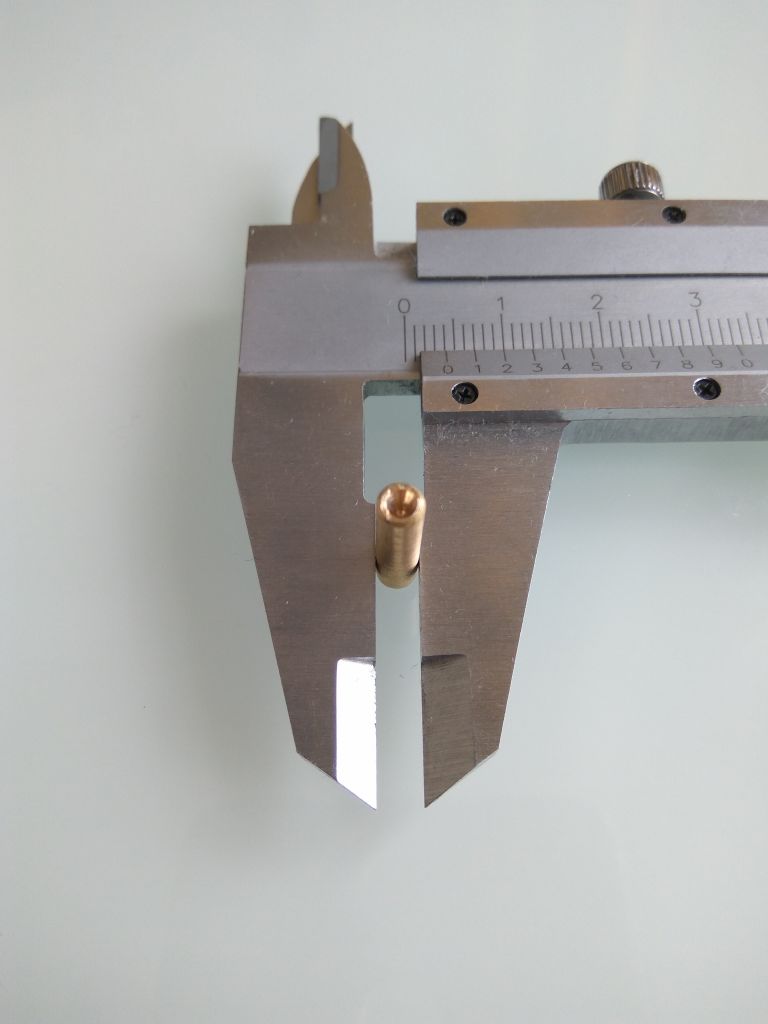

Запрессовал новые штифты в тисках с помощью "приблуды" на фото. Рекомендую со стороны, противоположной "приблуде", прессу, разместить кусок алюминия.
Восстановление,усовершенствование механизмов переключения передач
Восстановление,усовершенствование механизмов переключения передач
Люфты (были на переключателе из-за износа штифтов) ушли. "Суставчики" параллелограмма подвижны.
P.S. диаметры отверстий плеч/рычагов параллелограмма меньше отверстий в ушках. За счёт запрессовки штифт плотно сидит в рычагах, но при этом подвижен в ушках.

6

Re: Восстановление,усовершенствование механизмов переключения передач

Idu_na_Rekord, супер! Красиво получилось

А почему не одновременно двумя "приблудами" с разных сторон ?

Everything's gonna be just fine!

Re: Восстановление,усовершенствование механизмов переключения передач

Так со встречающий стороны нужен всего-навсего упор. Пресс толкает штифт в канал.

Re: Восстановление,усовершенствование механизмов переключения передач

Забивать молотком не рекомендую: со стороны удара штифт будет развальцовываться (я так думаю), возникнет утолщение, и в ушках штифт будет мешать подвижности.

Re: Восстановление,усовершенствование механизмов переключения передач

Idu_na_Rekord, а развальцовка от чего? Я про нее а не про установку

Everything's gonna be just fine!

Re: Восстановление,усовершенствование механизмов переключения передач

Добрый день!
Нужен совет:
Восстановление,усовершенствование механизмов переключения передач

Какой ролик верхний, какой нижний?
Шайбочки под какой ролик, и нужны ли они вообще?
img/lupa

Re: Восстановление,усовершенствование механизмов переключения передач

Idu_na_Rekord, а причём здесь шайбочки, там потрохов нету. А ролики один с износом другой без. Вообще они одинаковые изначально.

2
