Ответ от NOT

  • NOT
  • NOT
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 19-06-2017
  • Сообщений: 2 370

Re: Чертёжный кабинет

CustoмBicyclь пишет:

NOT, расчёт для всех «лапок» или только для трёхлапки?

Это конкретно для трёхлапки. Для n-лапки в формуле этот самый «n» обязан присутствовать.

Ежели надо, могу вывести общую формулу, это нетрудно, просто как-то раньше без надобности было.

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

Сайт NOT

Ответ от kisa

  • kisa
  • kisa
  • Старожил
  • Неактивен
  • Откуда: Киев
  • На форуме с 05-03-2017
  • Сообщений: 55 717

Re: Чертёжный кабинет

Чё-то меня эта Бианки так зацепила, что завтра на барахолке буду пристально щупать нерж листы 3 мм. Правда, на трек мне нужно 54 зуба..

NOT, длину резов будете указывать?

Кстати, технологический вопрос и к Сергею , который уже знает дорогу в эти все технологии, и к Леониду, который её только прокладывает.

Внутренние отверстия они нам вырежут? Ведь здесь только контуры...

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Сайт kisa

Ответ от NOT

  • NOT
  • NOT
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 19-06-2017
  • Сообщений: 2 370

Re: Чертёжный кабинет

kisa пишет:

R=57, соответственно, D=114 — не?..

Да. В том смысле, что 57 × 2 = 114. img/ag

А померьте, pls., другим способом, как на чертёжике, а?

Всё же 118 мм и 114 мм — это очень большое расхождение!

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

Сайт NOT

Ответ от kisa

  • kisa
  • kisa
  • Старожил
  • Неактивен
  • Откуда: Киев
  • На форуме с 05-03-2017
  • Сообщений: 55 717

Re: Чертёжный кабинет

Убегаю до вечера, но что-то мне вспоминается, что были очень старые системы ХВЗ, времён первых Чемпионов, а то и раньше, у которых BCD больше img/bk

Добавлено: Сейчас

Ln примерно 109

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Сайт kisa

Ответ от NOT

  • NOT
  • NOT
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 19-06-2017
  • Сообщений: 2 370

Re: Чертёжный кабинет

ВелоКреЗи пишет:

Сколько будет стоить звезда, вырезанная из листа? Примерно?..

Можете сами прикинуть, исходя из стоимости реза за сантиметр в Ваших палестинах.

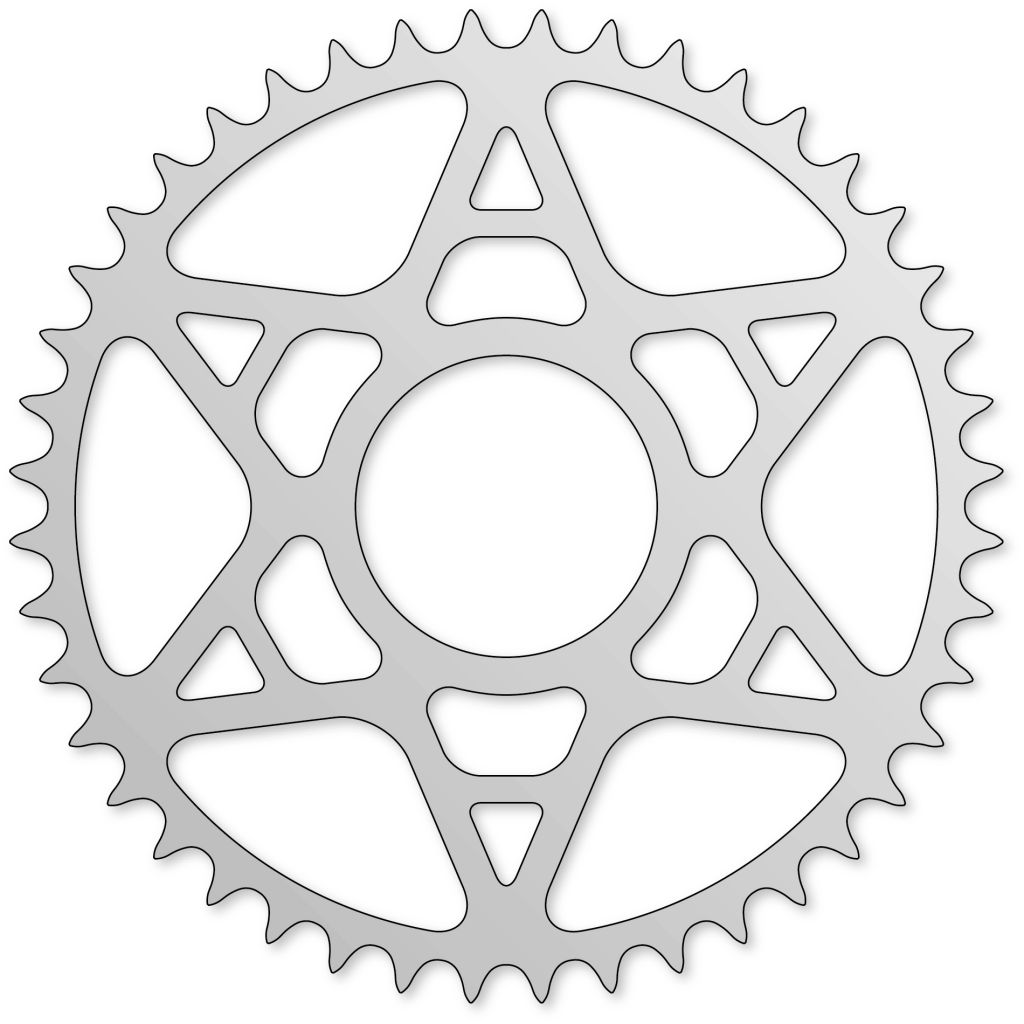

Вот, допустим:

Чертёжный кабинет

Общая длина реза тут — 273,34 сантиметра (да-да, почти 3 метра!).

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

Сайт NOT

Ответ от kisa

  • kisa
  • kisa
  • Старожил
  • Неактивен
  • Откуда: Киев
  • На форуме с 05-03-2017
  • Сообщений: 55 717

Re: Чертёжный кабинет

Диаметр отверстий под болты и бонки 9,3

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Сайт kisa

Ответ от NOT

  • NOT
  • NOT
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 19-06-2017
  • Сообщений: 2 370

Re: Чертёжный кабинет

kisa пишет:

NOT, длину резов будете указывать?..

Всенепременнейше!

Отверстия вырежут, если всё будет сделано так, как делает наш коллега Sergey Krasyuk.

А изготавливают ему его заказы не упоминавшимся у нас электроэрозионным методом. Так что для вырезания отверстия всё равно приходится сверлить дырочку сверлом, дабы потом туда заводить резательную проволочку.

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

Сайт NOT

Ответ от kisa

  • kisa
  • kisa
  • Старожил
  • Неактивен
  • Откуда: Киев
  • На форуме с 05-03-2017
  • Сообщений: 55 717

Re: Чертёжный кабинет

img/thank  img/bf

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Сайт kisa

Ответ от Кирилл

  • Кирилл
  • Кирилл
  • Старожил
  • Неактивен
  • Откуда: Шостка
  • На форуме с 09-03-2017
  • Сообщений: 3 147

Re: Чертёжный кабинет

NOT, на трёхлапке получился разбег L1 109,4-109,5-109,7 мм
На звезде стабильно 109,3 мм
Диаметр отверстий 8,9 мм
Трёхлапка ранняя как на В-553, ранних В-555
Скорее всего это 116 BCD, т. к. инфы в интернете по 115 вообще нет, при этом все старые европейские трёхлапки имеют 116 мм.
И вот https://www.bikeforums.net/singlespeed- … tions.html
Чертёжный кабинет

Ответ от NOT

  • NOT
  • NOT
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 19-06-2017
  • Сообщений: 2 370

Re: Чертёжный кабинет

Кирилл пишет:

NOT, на трёхлапке получился разбег L1 109,4…109,5…109,7 мм…

Большое спасибо!

Что-то это не радует такой разброс. Очень много.

Сегодня в деревню отбываю, сниму со своей Лисапетки трёхлапку и тоже займусь измерениями. Посмотрим, что выйдет.

Ну, примерное значение известно, можно начинать рисовать. Положение BCD-окружности можно будет потом откорректировать, это очень легко.

P.S. Ваша таблица для забугорной техники, не факт, что она применима к продукции ХВЗ.

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

Сайт NOT

Ответ от Кирилл

  • Кирилл
  • Кирилл
  • Старожил
  • Неактивен
  • Откуда: Шостка
  • На форуме с 09-03-2017
  • Сообщений: 3 147

Re: Чертёжный кабинет

NOT, сомневаюсь, что делали "шоб не как у всех", ХВЗешные пятилапки полностью соответствуют зарубежным стандартам.

Ответ от NOT

  • NOT
  • NOT
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 19-06-2017
  • Сообщений: 2 370

Re: Чертёжный кабинет

Кирилл пишет:

NOT, сомневаюсь, что делали «шоб не как у всех», ХВЗешные пятилапки полностью соответствуют зарубежным стандартам.

Не могу и не буду спорить — попросту не компетентен.

Но вот разные люди считали BCD «трёхлапок» — и разброс очень большой!

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

Сайт NOT

Ответ от дядюшка_зуэ

  • дядюшка_зуэ
  • дядюшка_зуэ
  • Опытный
  • Неактивен
  • Откуда: борисове поле
  • На форуме с 19-07-2017
  • Сообщений: 300

Re: Чертёжный кабинет

так может быть дело в людях а не в лапках

Ответ от NOT

  • NOT
  • NOT
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 19-06-2017
  • Сообщений: 2 370

Re: Чертёжный кабинет

дядюшка_зуэ пишет:

Так может быть дело в людях, а не в лапках?..

img/ag

Вот поэтому завтра сам считать буду.  img/bs

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

Сайт NOT

Ответ от Snj

  • Snj
  • Snj
  • Старожил
  • Неактивен
  • Откуда: Днепр
  • На форуме с 08-08-2017
  • Сообщений: 1 078

Re: Чертёжный кабинет

Кирилл пишет:

сомневаюсь, что делали "шоб не как у всех", ХВЗешные

ой, бросьте
ХВЗ нормально совокупляется только с ХВЗ, с мировыми производителями без колхоза не подружишь
да и между собой у них нестыковки бывают, но не из за разных стандартов, а из за низкой точности при изготовлении)))
