Тема: Чертёжный кабинет

Путеводитель по эскизам, чертежам и файлам для станков с ЧПУ от LjAlex
_________________________

Приветствую, господа.

В этом разделе планируется размещать, рассматривать, комментировать и улучшать файлы для изготовления деталей лазерной и электроэрозионной резкой, на станках с ЧПУ (ну и вручную, конечно): звёздочек, дропов, валов, клиньев, металлических шильдиков и прочих подобных вещей.

Для декалей и наклеек есть своя тема!

Здесь предпочтительны векторные форматы!

Напоминаю: сейчас архивированные векторные файлы можно загружать таким же точно образом, как и обычные картинки. Исключение — файлы в формате *.pdf. Они загружаются напрямую.

Полагаю также, что при публикации чертежей неплохо было бы предварять их обычной картинкой (в формате *.jpg, *.png или *.bmp), дабы было сразу понятно, о чём идёт речь.

Например, вот так.

Spoiler

Чертёжный кабинет

Файл в формате PDF  134.2 Кб  (266)

Предполагается постепенно накапливать соответствующую крокобиблиотеку. Интересные вещи, интересные многим, — наброски, сканированные чертежи — предполагается «причёсывать» и преобразовывать в опять же векторный вид. Помощь владеющих соответствующими программами (CAD, Adobe Illustrator, Corel Draw, InkScape и т.п.) и имеющих желание помочь в нашем нелёгком деле крайне одобряется и поощряется.

Решительнейшим образом приветствуются сообщения тех, кто знает специфику подготовки файлов для соответствующих производств (плоттерная резка, лазерная резка, файлы для автоматизированного оборудования и т.п.)

Если вы знаете проверенные мастерские и предприятия, где берутся изготовить что-то по вашему заказу, требуем немедленно поделиться с сообществом данной информацией (по аналогии с «крокоторговлей в вашем городе»). Здесь же.

Спасибо за понимание!

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

(15-12-2017 10:12:11 отредактировано NOT)

Re: Чертёжный кабинет

Детали велосипеда
Spoiler

Клин шатунов

Чертёжный кабинет

Файл в формате PDF  101.4 Кб  (362)

Устройство каретки
Spoiler

Принципиальная схема устройства кареточного резбового узла типа ХВЗ
Чертёжный кабинет

Файл в формате PDF  191 Кб  (195)

Принципиальная схема устройства кареточного безрезбового узла типа Thomson
Чертёжный кабинет

Файл в формате PDF  209.1 Кб  (170)

Звёзды передние
Spoiler

Звезда передняя, 46 зубьев, BCD 144 мм

Чертёжный кабинет

Файл в формате PDF  216.1 Кб  (241)

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

Re: Чертёжный кабинет

Чертёжный кабинет

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

Re: Чертёжный кабинет

При проектировании и изготовлении дропаутов, особенно самых востребованых при тюнинге — горизонтальных, важно соблюсти эту самую горизонтальность. Хотя эта «наука» не помешает и тем, кто самостоятельно изготавливает наклонные или вертикальные дропы.

Если колёса велосипеда имеют одинаковый размер, горизонтальная линия проходит через их оси. Поэтому, при монтаже дропа необходимо следить, чтобы его прорезь совпадала с этой линией. Для этого нужно установить вилку на место с родной (или такой же) рулевой колонкой, и нитками «пробить» линию между осями. Но закладывается это, естественно, ещё на стадии проектирования.

Чертёжный кабинет

Этот способ обеспечения горизонтальности прорези особенно актуален, если используется вилка не от этой рамы, если вилка разогнута и/или укорочена в результате тюнинга, если рама в процессе тюнинга подверглась корректировке углов.

В случае классической рамы, за базу можно взять и её горизонтальную трубу, параллельно которой на уровне дропа расположить прямую рейку. Но этот способ, конечно, менее точен.

Этот момент нужно учитывать ещё на стадии прорисовки дропа, и естественно — при монтаже.

Также хочется отметить: при тюнинге шоссейного велосипеда часто имеет большой смысл задвинуть заднее колесо максимально к подседельной трубе рамы. Сделать это наилучшим образом, обеспечив к тому же максимальное удобство монтажа/демонтажа колеса, позволят вертикальные дропы.

Рекомендуемые параметры вертикальных и наклонных дропов, а также "петуха" переключателя — двумя постами ниже.

Интересны и горизонтальные дропы с «петухом» для крепления переключателя. Такие применил, например, Р.И. Воронцов на одном из своих современных велосипедов:

Чертёжный кабинет

Во всех случаях нужно стараться разместить ось колеса в месте пересечения осей нижних перьев и верхних стоек. Когда-то наклонные дропы В-555 «Старт-Шоссе» даже комплектовались специальными вкладышами для этого:

Чертёжный кабинет

Также этой цели помогает винтовая регулировка положения оси  некоторых велосипедов.

Чертёжный кабинет

Не менее важна красивая и аккуратная заделка дропов в перья рамы. Разные рамы имеют разный наклон задних стоек и нижних перьев. Желательно учитывать эти углы, причём  в связке с горизонтальностью прорези.

Чертёжный кабинет

Обратите внимание: при рамах одинаковой модели, но разного роста, наклон верхних стоек разный!

Углам α и β :

Старт-Шоссе "Олимпийка" и позже, 56 рост:
α = 12°
β = 60°


Дропы изготавливаются из стали 10 или подобной. Толщина — 5..6 мм.

А вот владея этой информацией, уже можно браться за чертежи  img/bs

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Чертёжный кабинет

При ручном изготовлении звёзд, в разметке заготовки неоценимую помощь окажет программа Sproket:

Чертёжный кабинет Чертёжный кабинет


sprocket.zip  47.6 Кб  (325)

Программа не требует установки, запускается даже прямо из архива. Возможно даже разметить элиптическую звёздочку, задав разность осей элипса.

В меню только две команды — File/Settings и File/Print.

Команда File/Settings открывает окно диалога, в котором можно выбрать следующее:

program_screenshot2    — the pitch of chain (шаг цепи, обычно он равен 0.5")
— number of teeth (число зубьев звезды)
— eccentricity (эксцентричность — обычно выражается в процентах разницы между большой и малой осью звезды, оставьте значение равным нулю, если делаете круглую звезду)
— PCD (диаметр под бонки, обычно 110 или 130, но вообще может быть любым)
— the number of bolt holes (количество отверстий под бонки — обычно 5)
— the size of the bolt holes (диаметр отверстий под бонки, обычно 9 или 10мм)
— the size of the mounting circle (диаметр монтажного отвестия, обычно он на 16 мм меньше, чем usually PCD для 10мм бонок)
— the angle — угол между осью шатуна и главной осью звезды
— the amount of metal — толщина металла между зубьями и вырезами для облегчения звезды. Для упрочнения звезды увеличивайте этот параметр.
Из недостатков: можете сохранить звезду, но на самом деле нужно вводить не так уж много значений, которые и так легко запомнить. Все значения метрические.



File/Print распечатает готовый шаблон на одной или нескольких страничках бумаги. Если распечатано больше одной страницы, то там будет нахлест в 15 мм, и осевые линии, так что можно будет склеить один большой лист из нескольких страничек, если у вас А4 принтер. Если у вас принтер А3, то так будет намного лучше.


Распечатанную звезду с центрами всех необходимых отверстий, наклеиваем на листовую заготовку, керним центры, сверлим.

Взято отсюда http://velomobile.org/workshop/construc … gs-program, там немного рассказывается и о ручном изготовлении.

Добавлено: 06-12-2017 14:16:16

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

(05-05-2021 06:29:42 отредактировано LjAlex)

Re: Чертёжный кабинет

Вчера вот только думал, что нужна тема с чертежами и схемами img/ag.
Читать

Spoiler

Методика построения фронтального профиля звёзд цепной передачи.
Неправда.
BCD надо замерять.
Измерить BCD в общем случае (в случае N болтов).

Что надо знать про лазерную резку

Spoiler

Требования к чертежам
Качество реза
Разница в чертежах для разных типов лазера


Бонки и упоры

Spoiler

Упорчики для современных тросиков.
Втулка
Винт специальный

Валы

Вилки

Втулки

Spoiler

Чертежи, снятые с фланцев задней втулки Чемпиона 63 года.
Чертежи фланцев передней чемпионовской втулки.
Чертёж трекового фланца задней Втулки В54.
Ось Туриста задняя.
Чертёжный кабинет Тахион
Чертёжный кабинет

Выноса

Spoiler

Чертёжный кабинет Вынос Таха

Геометрия

Дропы

Spoiler

Дропы задние велосипеда Старт-Шоссе «Олимпийский» и позднее, 56 размер рамы.
«Дропы Воронцова».
Чертежи дропов задних для велосипеда «Турист» 56 роста.
Первый вариант переднего дропа.
Ниже схема с дропами под переключатели. На басурманском диалекте.
Чертёжный кабинет
https://krokovod.org/forum/viewtopic.ph … 524#p55524
https://krokovod.org/forum/viewtopic.ph … 646#p55646
https://krokovod.org/forum/viewtopic.ph … 240#p56240

Звезды

Spoiler

Чертёж звезды передней, 48 зубьев, BCD (Bolt Circle Diameter, диаметр отверстий под крепёжные болты) 56 миллиметров.
Звезда передняя, 41 зуб, BCD 110 мм.
Звезда передняя, 40 зубьев, BCD 110 мм.
https://krokovod.org/forum/viewtopic.ph … 01#p110901
https://krokovod.org/forum/viewtopic.ph … 60#p118760
Звезда на 44 зуба для БЦД 144.
Такая вот дизайнерская звезда на 52 зуба (по диаметру, разумеется). Предназначена  под резьбовое присоединение.
Звезда на 44 зуба с BCD = 151 мм.
Звезда 53 зуба, BCD 130 мм.
Звезда 41 зуб, BCD = 104 мм, четырёхлапка.
Звезда и защита цепи в одном флаконе.
Звезда на 54 зуба для БЦД 116.
Копия передней звезды (48 зубьев, зубья по ГОСТ 591-89) шоссейного велосипеда Bianchi Folgore 1940-х годов выпуска.

Инструмент

Spoiler

Торцовка для каретки.
Ключ для откручиваня планетарного механизма

Каретки

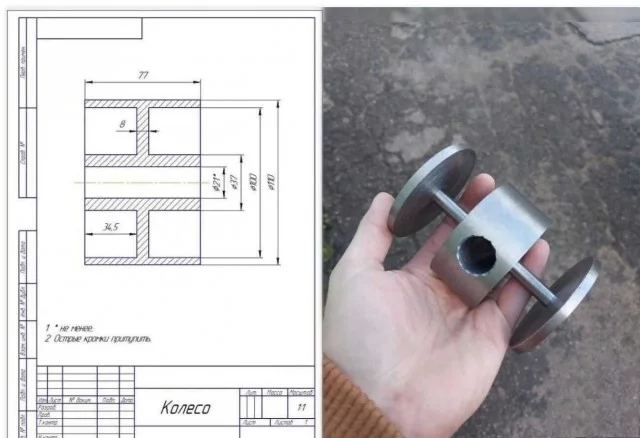

Колеса

Spoiler

Чертёжный кабинет

Конуса

Spoiler

Чертёжный кабинет
Чертёжный кабинет Конуса Таха

Педали

Spoiler

Развёртка педали «Старт-Шоссе»
Развёртка педали «Старт-Шоссе». Вариант №2.
Вариант педалей для шоссейного велосипеда с возможностью установки туклипсов.
Крышка от педалей Камы, Суры, прочих позднесоветских дорожников и складников, которая постоянно теряется.
Файл под 3д печать.
Крышка для педали.

Переключатели

Spoiler

Латунные оси-заклепки для заднего переключателя.

Разное

Spoiler

Клин в систему. Описание тут.
Эскиз ерша для установки мано метра на шланг насоса.
Шайбы
Ескіз шайби для заміни ексцентрика на болт М6 з нарізкою різьби в середині осі.
Шайба под болты для передней втулки.
Деталька для крепления защитных резиночек на заднее колесо дамских велосипедов.
Чертежи шаблонов для пайки креплений тормозных калиперов типа IS
Шайба ограничителей для оси задней втулки в дропы
Органайзер для ниппелей
Клин в систему
Упоры троса
Ось

Рулевая

Spoiler

Гайка
Гайка с проточками
Чертёж новых чашек рулевой колонки для Страт-Шоссе, для установки вилок 1 1/8'
Рулевая "Украины"
КонтрогайкаКорпус чашкиЧашка
Чашка в сборе
Корпус чашки
Конус распорный

Седла

Spoiler

Натяжитель седла (выкройка). Вариант 1.
Упор и болт.

Тормоза

Spoiler

Бронзовые вставки в отверстия, в которые вставляются оси рычагов клещевого тормоза
Схема установки кронштейна для IS
Чертёжный кабинет
Клюв

Тормозные диски

Spoiler

Чертёж тормозного диска, Ø180 мм, BCD (Bolt Circle Diameter, диаметр отверстий под крепёжные болты) 44 миллиметра, посадочный диаметр 33 миллиметра.

Хомуты

Spoiler

Развёртку держателя-хомута
Навесная бонка с упором (развёртка). Рассчитана под трубу Ø28 мм.
Хомут крепления тормозного рычага для трубы 16×19 мм с учётом кожаной подкладки толщиной 1 мм.
Ну вот ещё один вариант.
Ну вот, например.
Или вот так, например.

2

Re: Чертёжный кабинет

kisa пишет:

просьба высказывать пожелания по организации темы

по рамам-вилкам д.б. отдельная тема
т.к. там болгарка-сварка-пайка, а не токарка-фрезеровка

Re: Чертёжный кабинет

Коню понятно.( ой, leonyar  не видит? img/ap ) Никто сюда трубы и пайку не тащит.  Слесарка, резание  и ЧПУ, и чертежи под них.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Чертёжный кабинет

LjAlex пишет:

Ниже схема с дропами под переключатели. На басурманском диалекте…

Ну, с почином.  img/ap

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

Re: Чертёжный кабинет

kisa пишет:

Коню понятно

img/am Попрошу без выражовуваний  img/ag


Правильная тема img/bs
Перетяну с одной из своих тем чертёжик, который нашёл коллега Sergey Krasyuk
Чертёжный кабинет

Re: Чертёжный кабинет

img/bm

Прошу обратить внимание — в чистом виде копировать эти дропы не стОит: их заделка в нижнее перо выполнена горизонтально, в то время, как на большинстве велосипедов (с достаточно большими колёсами) нижнее перо располагается под углом. Здесь нужно учитывать не только угол между перьями, но и  привязку к горизонту, о чём я писал выше. Иначе при монтаже придётся подпиливать, заделка будет с переломом. Может получиться и неправильная ориентация дропа  относительно горизонта.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Чертёжный кабинет

kisa пишет:

Прошу обратить внимание — в чистом виде копировать эти дропы не стоит: их заделка в нижнее перо выполнена горизонтально…

Зато это хорошая основа. Если знать пресловутые углы α и  β, нет проблем прорисовать их «как положено», конкретно под конкретные нужды.

Добавлено: 06-12-2017 18:21:44

kisa пишет:

Согласившись с установленными параметрами (ОК), распечатываем (File-Print)…

Это про программу Sprocket.

Я тут выяснил приятную подробность. А именно.

Если установить в системе виртуальный принтер, то можно получить результат не на бумаге, а в виде pdf-файла. Кривенького, но всё-таки векторного (Sic!)

Далее берём в руки векторный редактор и дотачиваем результат под свои нужды.

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

Re: Чертёжный кабинет

kisa пишет:

Может получиться и неправильная ориентация дропа  относительно горизонта.

Так ли она нужна?

Re: Чертёжный кабинет

img/bs Бесит https://krokovod.org/forum/viewtopic.php?id=49

Добавлено: 06-12-2017 17:07:39

А вот несоответствие углов в заделке дропа в стойку:
Чертёжный кабинет

Если делать, так уже ж красиво img/bk А это всё построено на моих ошибках. В глаза такое не лезет, но...

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

(06-12-2017 17:22:51 отредактировано Пафнутий)

Re: Чертёжный кабинет

Надо учитывать, что pdf не всегда вектор. Когда из ворда или подобного сохраняешь, то да. А когда сканируешь изображение в pdf, то это просто рисунок получается. Нет там слоёв.
