Re: Чертёжный кабинет

Anastasia1992, это именно что «плюс-минус». Ось 9 мм, под неё на дорожнике прорезь 10 мм куда удобнее. Держаться колесо хуже не будет. А монтировать-демонтировать гораздо проще.

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

**Anastasia1992** · 12-06-2021 22:12:21

Anastasia1992
Опытный
Неактивен

Откуда: Запорожье
На форуме с 21-12-2020
Сообщений: 496

Re: Чертёжный кабинет

NOT, я не спорю, что удобнее. Но это не обычнейший зазор) Разве что большинство обладателей переделали себе на такой

**NOT** · 13-06-2021 06:58:46

NOT
Старожил
Неактивен

Откуда: Москва
На форуме с 19-06-2017
Сообщений: 2 347

Re: Чертёжный кабинет

Anastasia1992, вот, перемерил десяток дропов: от 8,8 мм (Sic!) до 10,2 мм.

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

**treks** · 13-06-2021 09:03:03

treks
Старожил
Неактивен

Откуда: Рига
На форуме с 17-05-2020
Сообщений: 1 420

Re: Чертёжный кабинет

10 мм обычный дроп для БМХ под переднюю ось Д 3/8=9,525мм

только освоение нового продлевает нам жизнь

**kisa** · 13-06-2021 11:25:59

kisa
Старожил
Неактивен

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 52 162

Re: Чертёжный кабинет

Дорожную ось 8 мм можно нормально установить в дропы 10 мм. Но здесь речь об авторском элементе конкретного велосипеда, и как-то не феншуйно применять универсальные детали. Конечно, хорошо иметь индивидуальный дроп где-то 8 с небольшим плюсрм.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**AARadchenko** · 29-06-2021 20:33:16

AARadchenko
Опытный
Неактивен

Откуда: Київ
На форуме с 03-04-2021
Сообщений: 231

Re: Чертёжный кабинет

Шайба кріплення тормозу, 3.5 мм.

shaiba_krplennya_tormozu.rar 27.3 Кб (35)

Добавлено: 29-06-2021 18:37:26

Гайка кріплення гальмівної ручки, 3.5 мм.

gaika_krplennya_galmvnoyi_ruchki.rar 24.8 Кб (31)

Видалений.

**AARadchenko** · 29-06-2021 20:42:28

AARadchenko
Опытный
Неактивен

Откуда: Київ
На форуме с 03-04-2021
Сообщений: 231

Re: Чертёжный кабинет

Гайка М9х1 під ключ на 13 мм.

gaika_m9kh1.rar 25 Кб (31)

Видалений.

**NOT** · 20-07-2021 11:55:37

NOT
Старожил
Неактивен

Откуда: Москва
На форуме с 19-06-2017
Сообщений: 2 347

Re: Чертёжный кабинет

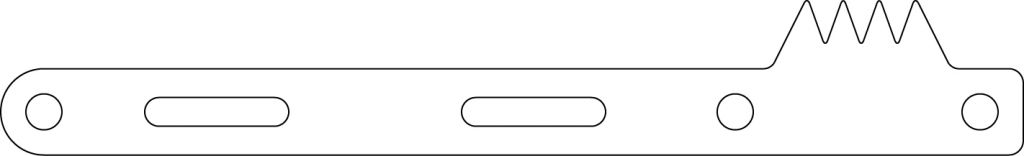

По просьбе увъ. Anastasia1992 выкладываю развёртку держателя насоса.
Не совсем понимаю, как даже из миллиметровой нержавейки руками свернуть развёртку в держалку, но есть люди с аномально сильными руками… img/br

pumpholder01.pdf 83.1 Кб (27)
pumpholder01.zip 5.1 Кб (42) [в формате dxf]

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

**AARadchenko** · 26-07-2021 14:55:50

AARadchenko
Опытный
Неактивен

Откуда: Київ
На форуме с 03-04-2021
Сообщений: 231

Re: Чертёжный кабинет

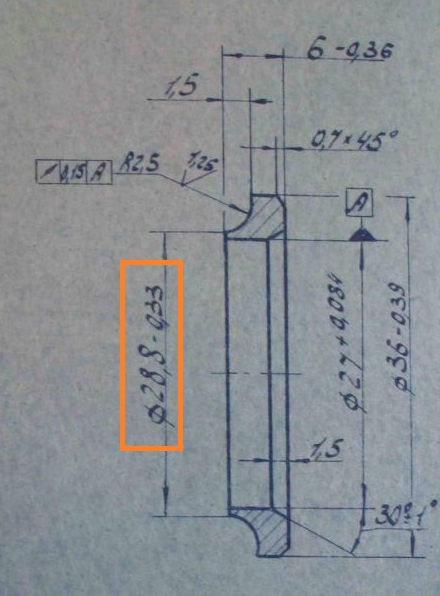

Livesey, це архівні креслення? Щось розміри не відповідають дійсності, при дотриманні усіх розмірів доріжка буде зрізатись.

▼Spoiler

Видалений.

**Livesey** · 26-07-2021 17:09:27

Livesey
Участник
Неактивен

Откуда: Харьков
На форуме с 08-08-2020
Сообщений: 62

Re: Чертёжный кабинет

На Вашем эскизе необходимо сместить центр окружности на 1 мм влево.

**AARadchenko** · 26-07-2021 17:26:32

AARadchenko
Опытный
Неактивен

Откуда: Київ
На форуме с 03-04-2021
Сообщений: 231

Re: Чертёжный кабинет

Livesey, але тоді, з тою дожвиною, що вказана на кресленні, не буде замикатись ліва лінія — її треба робити трохи довшою, від вказанного розміру.

Видалений.

**Livesey** · 26-07-2021 19:22:21

Livesey
Участник
Неактивен

Откуда: Харьков
На форуме с 08-08-2020
Сообщений: 62

Re: Чертёжный кабинет

Расстояние между осевой и центром радиуса = 16.691

**AARadchenko** · 26-07-2021 20:00:10

AARadchenko
Опытный
Неактивен

Откуда: Київ
На форуме с 03-04-2021
Сообщений: 231

Re: Чертёжный кабинет

Livesey, виходить, не вліво, а вниз. Тоді вже збігається, а розмір 1.5 мм вказує максимальне заглиблення для різця, а не реальну висоту торця. Скоріш за все лінії на кресленні збіглись через мізерну відстань. img/ay

Видалений.

**AARadchenko** · 22-08-2021 13:12:26

AARadchenko
Опытный
Неактивен

Откуда: Київ
На форуме с 03-04-2021
Сообщений: 231

Re: Чертёжный кабинет

Шайба гальмівного конуса, товщина 0.5 мм.

shaiba_galmvnogo_konusa.zip 25.9 Кб (23)

Видалений.

**jordan777** · 03-09-2021 09:02:44

jordan777
Старожил
Неактивен

Откуда: Минск
На форуме с 16-03-2019
Сообщений: 1 795

Re: Чертёжный кабинет

Попробую ещё раз достучаться до Сообщества.
Коллеги, у кого есть такой телескоп?

В идеале образмерить все детали. В реальности хотя бы корзину.

Куплю ранний "телескоп"
