Велосипедная астрономия — звёзды, системы, и что их связывает — цепи. (Страница 12 из 111)

**NOT** · 26-06-2018 04:57:02

NOT
Старожил
Неактивен

Откуда: Москва
На форуме с 19-06-2017
Сообщений: 2 370

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Пафнутий пишет:

Я думаю, что по технологии на титановой так надо, чтоб к столу прикрутить и напильником зубья делать…

img/bj

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

**NOT** · 29-06-2018 12:56:17

NOT
Старожил
Неактивен

Откуда: Москва
На форуме с 19-06-2017
Сообщений: 2 370

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Возможно, кто-нибудь попробует сотворить…

В формате PDF 122.1 Кб (46)

Да, это не шутка. И нет, это не для вело-баша. img/ag

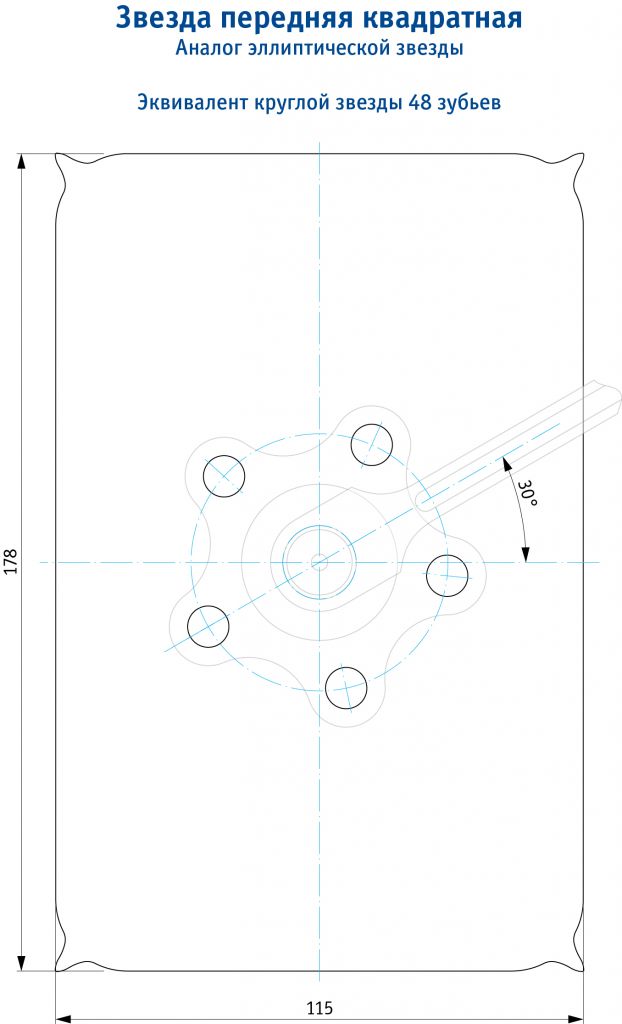

Это квадратная передняя звезда, имеющая свойства звезды эллиптической. Этот конкретно экземпляр — эквивалент передней звезды на 48 зубьев.

Взято отсюда

P.S. Там ещё рекомендуется вокруг каждого зуба наварить «усики» из 2…3-мм проволоки, для предотвращения соскальзывания цепи.

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

**Shpuntik** · 29-06-2018 13:15:22

Shpuntik
Опытный
Неактивен

Откуда: Арзамас
На форуме с 19-06-2017
Сообщений: 987

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

....чем бы дитя не тешилось, патент получит....

**NOT** · 29-06-2018 13:19:25

NOT
Старожил
Неактивен

Откуда: Москва
На форуме с 19-06-2017
Сообщений: 2 370

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Shpuntik пишет:

…чем бы дитя ни тешилось, патент получит…

Если это работает — почему бы и нет?!

Я, например, понятия не имею, как рассчитывать эллиптическую звезду. А сделать такое вот можно запросто.

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

**DVDshnik** · 29-06-2018 13:20:04

DVDshnik
Старожил
Неактивен

Откуда: Рязань
На форуме с 05-04-2017
Сообщений: 5 831

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Шо, просто берём титановую пластину и робим гэтый прямоугольник?
Где бы только найти такую пластину. На блошиный рынок срочно нужно пойти...

"Ненавижу, когда все шагают в ногу одинаково стриженые, одинаково одетые, с одинаковыми мыслями в одинаково пустых головах" © Кий.

**NOT** · 29-06-2018 13:21:16

NOT
Старожил
Неактивен

Откуда: Москва
На форуме с 19-06-2017
Сообщений: 2 370

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

DVDshnik пишет:

Шо, просто берём титановую пластину и робим гэтый прямоугольник?

Можно не титаниум, хватит дюраля или железия. img/ag

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

**Євгеній76** · 29-06-2018 13:39:04

Євгеній76
Moderator
Неактивен

Откуда: Рівне
На форуме с 06-03-2017
Сообщений: 13 505

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Імхо, саме болюче питання, розтягування цепа. На класиці іде набіг однієї ланки, а тут просто індикатор розтягу.
Ну і навантаження на зуб велике.

Я рухаюсь, значить я існую!

**NOT** · 29-06-2018 13:43:58

NOT
Старожил
Неактивен

Откуда: Москва
На форуме с 19-06-2017
Сообщений: 2 370

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Евгений76 пишет:

Ну і навантаження на зуб велике.

Это да…

Но могу лишь ещё раз повторить: этот автор писал лишь о том, чего сам изготовил и испытал.

Ну и трудоёмкость изготовления невелика.

Так что кто-то, возможно, и решит попробовать.

И потом ~~когда выйдет из больницы~~ нам расскажет. img/ag

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

**Shpuntik** · 29-06-2018 14:30:14

Shpuntik
Опытный
Неактивен

Откуда: Арзамас
На форуме с 19-06-2017
Сообщений: 987

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Самое больное место всевозможных «граненых» ~~стаканов~~ звездочек – удары при работе. На нагрузку при работе особого влияния не будет – я не раз говорил, что при работе цепной передачи на звездочке находится под нагрузкой ОДИН зуб. А вот то, что на подобной звездочке звенья будут работать не последовательно, может повлиять на неравномерность износа. Плюс «хлыстовые» удары при переходе грани звездочки. Да и соскакивать цепь будет куда охотнее, чем при овале или круге. Так что лучше рассчитать овал, тем более, что сделать это несложно. Сложнее будет изготовить такую звездочку.

**NOT** · 29-06-2018 14:49:56

NOT
Старожил
Неактивен

Откуда: Москва
На форуме с 19-06-2017
Сообщений: 2 370

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Shpuntik пишет:

Так что лучше рассчитать овал, тем более, что сделать это несложно. Сложнее будет изготовить такую звездочку…

Я вот прикидывал-прикидывал — пока не очень понимаю, как рассчитать овальную звезду. Изготовить-то при нынешних технология как раз вовсе не трудно!

Ну и вообще: я это нарисовал «на всякий случай» — именно потому, что изготовить «для попробовать» может практически каждый. Вручную.

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

**DVDshnik** · 29-06-2018 16:14:11

DVDshnik
Старожил
Неактивен

Откуда: Рязань
На форуме с 05-04-2017
Сообщений: 5 831

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Чтобы цепь не слетала с квадратной звздочки, достаточно изготовить из пластмассы два прямоугольника, размерами чуть больше прямоугольника "звёздочки".

"Ненавижу, когда все шагают в ногу одинаково стриженые, одинаково одетые, с одинаковыми мыслями в одинаково пустых головах" © Кий.

**NOT** · 29-06-2018 17:22:48

NOT
Старожил
Неактивен

Откуда: Москва
На форуме с 19-06-2017
Сообщений: 2 370

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

DVDshnik пишет:

Чтобы цепь не слетала с квадратной звёдочки…

Хе!!! Куда проще, чем «усы» паять. Правда, будут проблемки с толщиной, проставки понадобятся. Но с пластиком это фигня, а не проблемы, конечно.

«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)

**Євгеній76** · 29-06-2018 17:51:32

Євгеній76
Moderator
Неактивен

Откуда: Рівне
На форуме с 06-03-2017
Сообщений: 13 505

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Shpuntik, повністю погоджуюсь з вами, що одномоментно працює лише один зуб. Але це не вся правда, по перше, якщо в звичайній зірці з якихось причин зуб не може взяти на себе навантаження, працює попередній зуб і так далі. Другий момент при повному оберті один зуб працює 1/n оберта, де n-кількість зубів, відповідно чим менше зубів при інших однакових параметрах, тим зуб швидше зношується.

Ну це все теорії, якщо хтось спробує, буде цікаво прочитати реальні враження.

Я рухаюсь, значить я існую!

**vault_boy** · 29-06-2018 18:18:40

vault_boy
Старожил
Неактивен

Откуда: Киев
На форуме с 06-03-2017
Сообщений: 1 175

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

img/as
Эти уж ваши квадратные звёзды...

▼Spoiler

**Shpuntik** · 29-06-2018 19:42:46

Shpuntik
Опытный
Неактивен

Откуда: Арзамас
На форуме с 19-06-2017
Сообщений: 987

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Евгений76, согласен полностью. Один зуб — это чистая теория. На практике же есть погрешности изготовления цепей и звездочек, есть коэффициент перекрытия — когда один зуб еще не вышел из зацепления, а другой уже начал работать и т.д. и т.п... А когда начнется износ.. img/ppc img/as А еще и инерция цепи и колебания. Реально на практике вряд ли кто точно скажет сколько зубьев на звездочка в работе. Для нас главное то, что ОДИН зуб прекрасно справляется с разрывной нагрузкой цепи, и бояться катастрофического износа на квадратной четырехзубой звездочке не стОит.
