Ответ от Docent (16-02-2019 14:51:15 отредактировано Docent)

  • Docent
  • Docent
  • Опытный
  • Неактивен
  • Откуда: Omsk
  • На форуме с 07-12-2018
  • Сообщений: 512

Re: KoSa — Спутник В39, 69г

Приступил к переборке втули
Пока из проблем: не синхронные собачки, но я думаю, дело, или в окаменевшей смазке и грязи, или в пружинках., Даже при накрученном до конца стопорном кольце-крышке внутри сильный люфт img/doubt Но есть мысль, товарищ, подогнавший чуток мотлоха принес ещё и кукурузину на три дорожных звезды, от какого-то В-34 или В-37 там ещё обода люминевые обещался принести, да не раскопал из под снега img/ag
Так может мне её поставить? Но смущает то, что придется цепь другую покупать и диапазон меньше. А велик то для  img/ag  себя же...

▼Spoiler

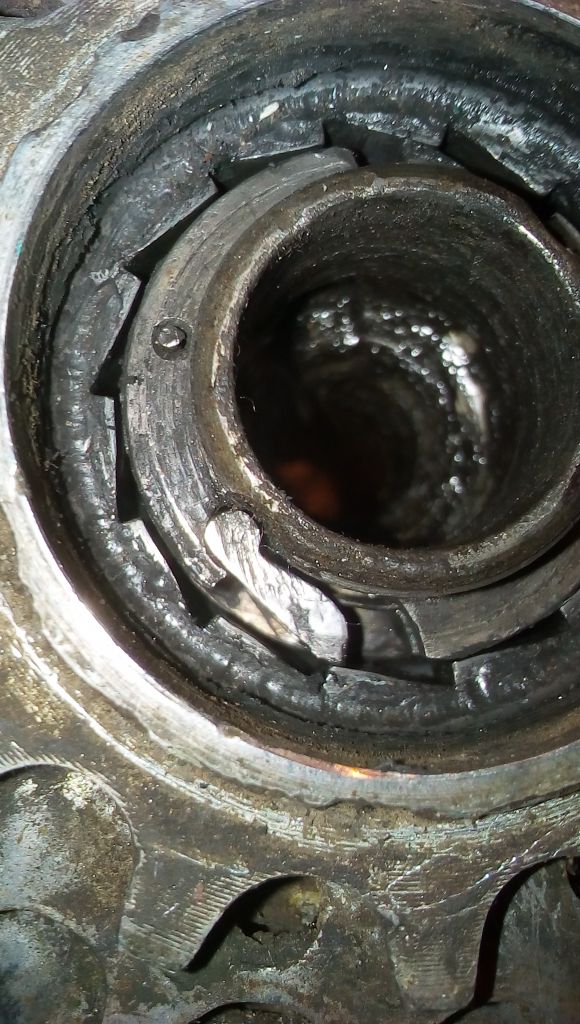

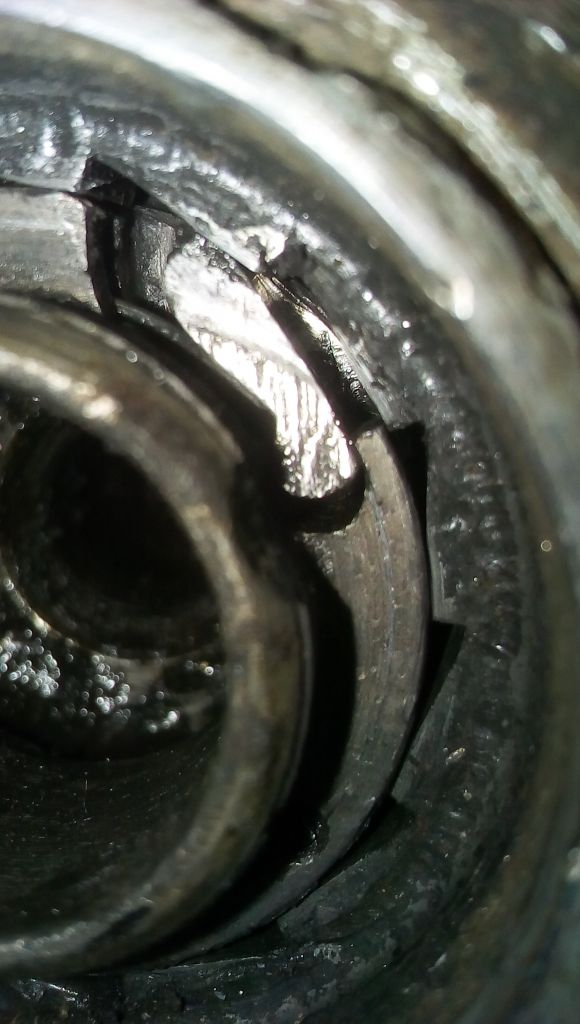

Фото для того, что б было! img/bj KoSa — Спутник В39, 69г

Добавлено: После:

▼Spoiler

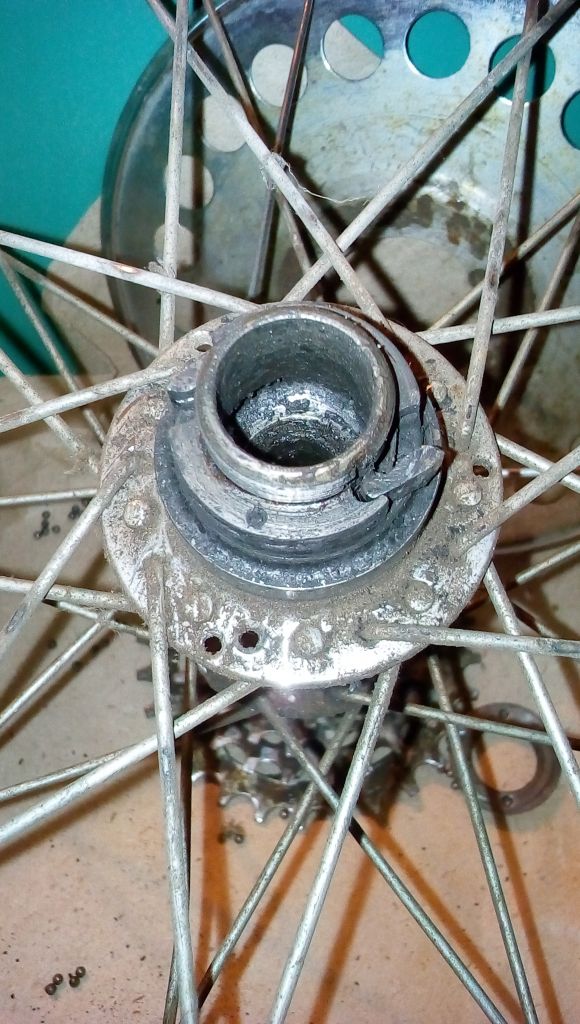

KoSa — Спутник В39, 69г

Зы: Разбирал в обычном тазике img/ap
UPD: Разобрал, почистил — дело в пружинке, одна заколхоженная

Ответ от Dan

  • Dan
  • Dan
  • Опытный
  • Неактивен
  • Откуда: Саратов
  • На форуме с 03-07-2018
  • Сообщений: 769

Re: KoSa — Спутник В39, 69г

Docent, насколько я понимаю тему,  они и должны быть несинхронны. Работает всегда только одна.

На всех втулках замечал интервал между срабатываением собачек.

Ответ от Docent (15-02-2019 13:17:10 отредактировано Docent)

  • Docent
  • Docent
  • Опытный
  • Неактивен
  • Откуда: Omsk
  • На форуме с 07-12-2018
  • Сообщений: 512

Re: KoSa — Спутник В39, 69г

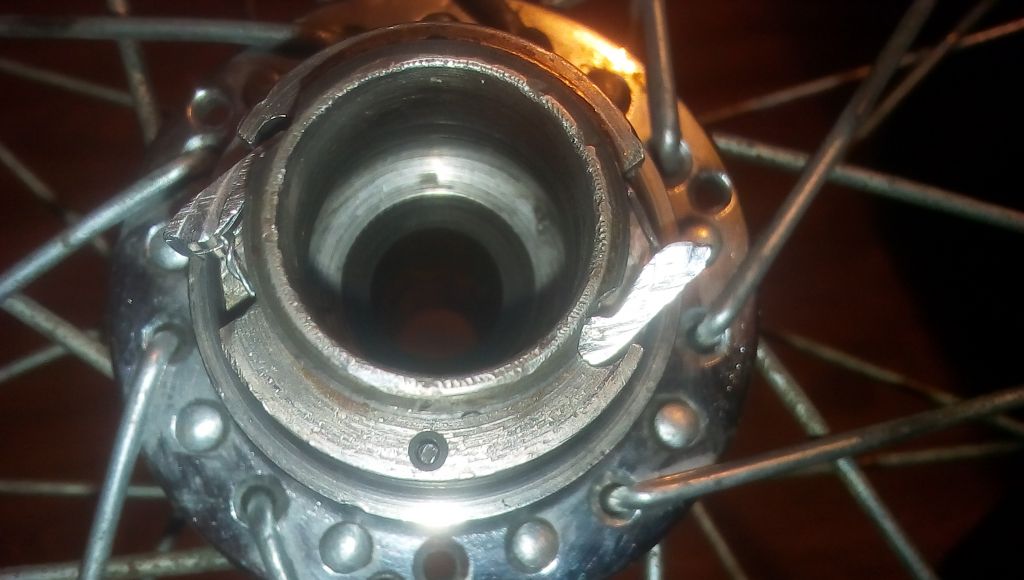

Dan, Не, они через раз. Почистил — там пружинка неправильная, вот оно и не работает. Эта пружинка плохо собачку к донышку прижимает

▼Spoiler

KoSa — Спутник В39, 69г
KoSa — Спутник В39, 69г

Хорошо хоть видно?

И ещё, помню где-то были чертежи собачек, а найти не могу img/bn  и делать их из гитарной струны?

Ответ от Dan

  • Dan
  • Dan
  • Опытный
  • Неактивен
  • Откуда: Саратов
  • На форуме с 03-07-2018
  • Сообщений: 769

Re: KoSa — Спутник В39, 69г

Хорошо видно. Это да, непорядок, если дело в пружинке, попробовать ее подогнуть или новую изготовить из струны.

Ответ от Docent (16-02-2019 11:03:26 отредактировано Docent)

  • Docent
  • Docent
  • Опытный
  • Неактивен
  • Откуда: Omsk
  • На форуме с 07-12-2018
  • Сообщений: 512

Re: KoSa — Спутник В39, 69г

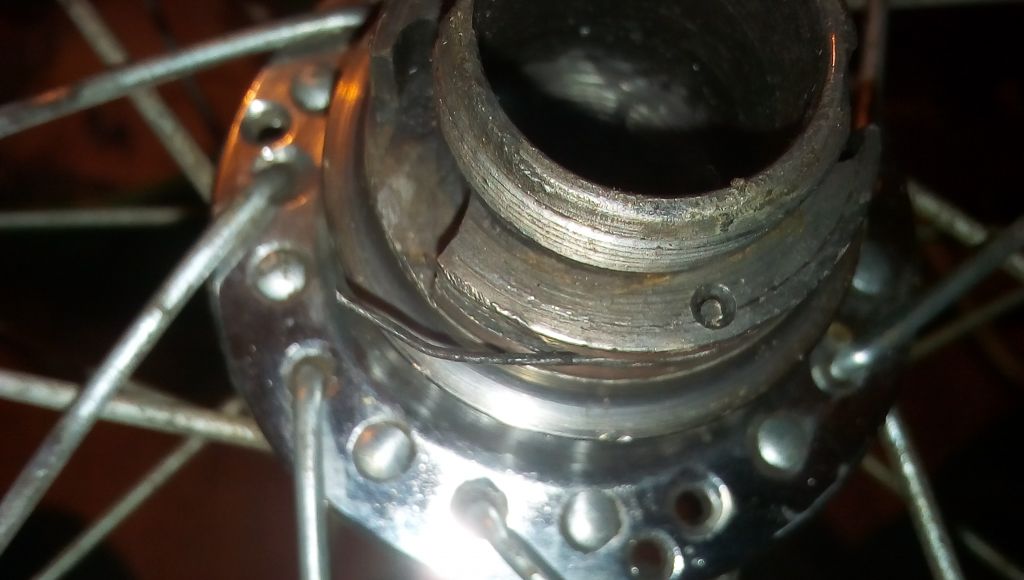

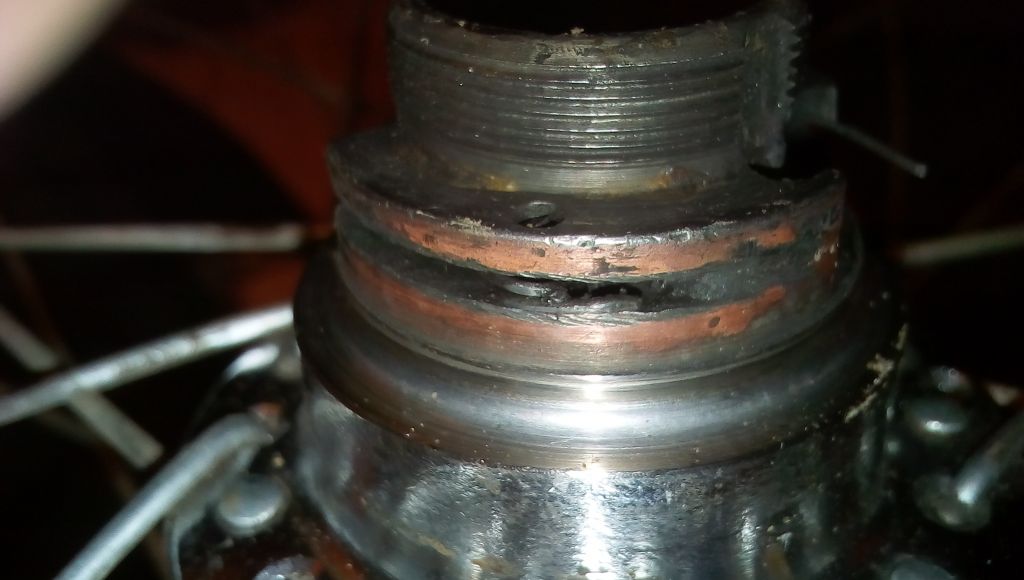

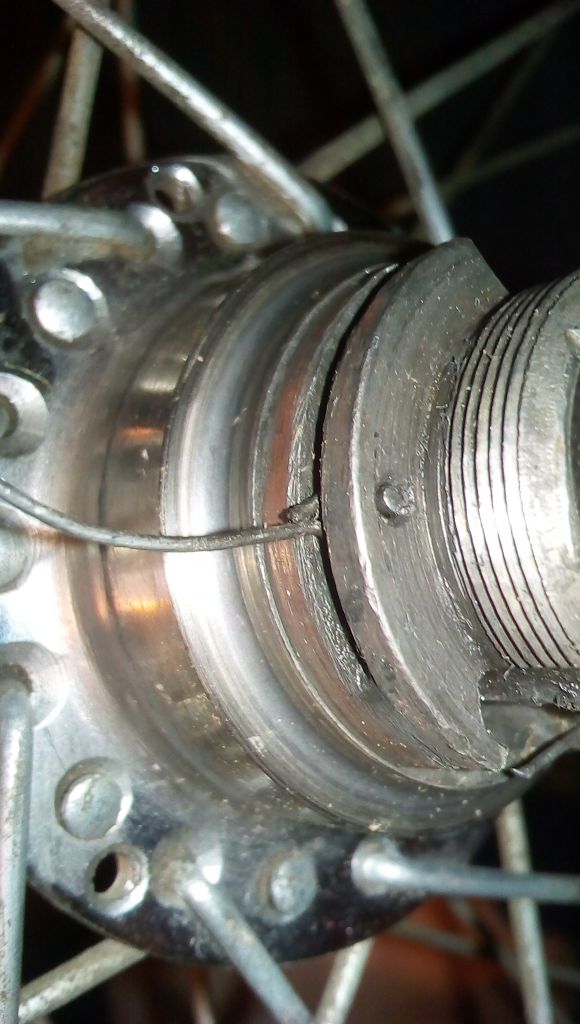

Dan, там её не подогнуть — говорю же, заколхожено. Там у нё вообще "хвостика" нет. То бишь как Стрелка у часов крутится, а у родной пружинки сзади хвост и дальше не проворачивается

▼Spoiler

Родная
KoSa — Спутник В39, 69г
Неродная
KoSa — Спутник В39, 69г
Родная
KoSa — Спутник В39, 69г
Оно и на чертеже видно img/ag

Ответ от tork

  • tork
  • tork
  • Старожил
  • Неактивен
  • Откуда: Астрахань
  • На форуме с 05-07-2017
  • Сообщений: 5 049

Re: KoSa — Спутник В39, 69г

Docent пишет:

не синхронные собачки,

это нормально.... (в теории должны быть синхронны... но это не так (изначально) img/ag .... плюс еще выработка влияет... ну если других замечаний нет img/ag )

Я знаю, что я ничего не знаю. Я вижу, что я ничего не вижу.....

Ответ от Bob

  • Bob
  • Bob
  • Старожил
  • Неактивен
  • Откуда: Харків
  • На форуме с 09-05-2017
  • Сообщений: 3 118

Re: KoSa — Спутник В39, 69г

Docent, в книге 76 г про велосипеды (есть в библиотеке) рассказано с чертежами как выгнуть такую пружинку и из чего. работы на 5 минут с перекуром. Удачи!

tork, в туристической втулке собачки  должны работать синхронно. Несинхронность — в положении нескольких минут (даже не градусов), из-за некачественного производства либо эксплуатации (одна из собачек сносилась-запала и работала в основном вторая).  Несинхронно работают собачки в некоторых спортивных трещетках, сделано так специально для быстрого подхвата но ресурс их гораздо меньше. Попадаются такие часто, даже я один раз такую видел. Отличить такую легко — нечетное число зубьев храповика. Собачки расположены во всех трещетках симметрично.

Прошу прощения у хозяина темы за холивар  img/ah

Everything's gonna be just fine!

Ответ от tork

  • tork
  • tork
  • Старожил
  • Неактивен
  • Откуда: Астрахань
  • На форуме с 05-07-2017
  • Сообщений: 5 049

Re: KoSa — Спутник В39, 69г

Bob пишет:

из-за некачественного производства либо эксплуатации

img/bs
думаю имеем дело с этим случаем

Я знаю, что я ничего не знаю. Я вижу, что я ничего не вижу.....

Ответ от kisa

  • kisa
  • kisa
  • Старожил
  • Неактивен
  • Откуда: Киев
  • На форуме с 05-03-2017
  • Сообщений: 55 716

Re: KoSa — Спутник В39, 69г

Bob пишет:

рассказано с чертежами

Можно даже далеко не ходить https://krokovod.org/forum/viewtopic.php?pid=4448#p4448  img/beard

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Сайт kisa

Ответ от Bob

  • Bob
  • Bob
  • Старожил
  • Неактивен
  • Откуда: Харків
  • На форуме с 09-05-2017
  • Сообщений: 3 118

Re: KoSa — Спутник В39, 69г

оффтоп:

kisa, я пытаюсь мягко рекламировать книгу. В поисках чертежей и описания решения проблемы читающий заметит что-то и из других разделов. А потом вернется к ней более внимательно. И даже распечатает м.б. В книге базово написано почти все, что надо для ремонта велосипеда. Недаром очень много картинок и текста из нее во многих основных темах.

Everything's gonna be just fine!

Ответ от kisa

  • kisa
  • kisa
  • Старожил
  • Неактивен
  • Откуда: Киев
  • На форуме с 05-03-2017
  • Сообщений: 55 716

Re: KoSa — Спутник В39, 69г

Bob,  img/friends

А я форум — из тех же соображений  img/bm  img/ag

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Сайт kisa

Ответ от Docent

  • Docent
  • Docent
  • Опытный
  • Неактивен
  • Откуда: Omsk
  • На форуме с 07-12-2018
  • Сообщений: 512

Re: KoSa — Спутник В39, 69г

Bob, tork, kisa
Спасибо за советы, я погляжу вы тут и вправду похозяйничали без меня img/ag  img/kefir
После долгого вечера мучений я так и не настроил синхронность — посмотрел на чертеж, понял. Надо будет поработать над ними, и все таки, я добьюсь синхронности img/ap Борюcь с переменным успехом. Всё же, пружинка от авторучки слабовата, буду совершенствовать конструкцию

Ответ от Docent

  • Docent
  • Docent
  • Опытный
  • Неактивен
  • Откуда: Omsk
  • На форуме с 07-12-2018
  • Сообщений: 512

Re: KoSa — Спутник В39, 69г

UPD: все настроил и промыл — работает почти синхронно, с отставанием в несколько десятков секунд. С завода косяк в разноудаленных осях пружинок + выработка храмового механизма, в частности собачек (может и брак с завода, кто знает img/bk ) как местами поменяешь, так адекватно не работает.
Пружинка от авторучки не совсем подошла — оказалась тонкая (да и авторучка была дешманская) и пришлось её свернуть пополам, как веревочку, до бишь переплести, стала жестче и четче работать img/ay

Ответ от Bob

  • Bob
  • Bob
  • Старожил
  • Неактивен
  • Откуда: Харків
  • На форуме с 09-05-2017
  • Сообщений: 3 118

Re: KoSa — Спутник В39, 69г

Docent пишет:

храмового механизма

вот только молиться на нее не нужно!  img/ag

пружинка от ручки должна быть еще времен создания самой втулки. Тонкие тогда не умели и делали нормальные. А вообще струна рулит!

Оси пружинок не влияют, влияют оси собачек. И их износ. И износ зубьев храповика (ну он почти равномерный).

Вы проверяли синхронность собачек в собранной трещетке или разобраной? если второе — мог быть небольшой перекос, попробуйте собрать полностью, со смазкой, шариками и микронными шиминговыми шайбами.
Удачи

Everything's gonna be just fine!

Ответ от Docent

  • Docent
  • Docent
  • Опытный
  • Неактивен
  • Откуда: Omsk
  • На форуме с 07-12-2018
  • Сообщений: 512

Re: KoSa — Спутник В39, 69г

Bob, Шайб как раз так и не было. Блок звезд вообще сильно люфтил, почистил, он как-то плотно без шариков садится, ходит вверх-вниз миллиметра на три, сдается, сядет нормально, да и дорожки на удивление идеальные
Зы: Храповый механизм — это разве не все целиком? Выглядят ступеньки подуставши
Ззы: Оси пружинок как раз повлияли, пришлось одну пружинку длиннее делать img/ag
