Full handmade "ALENKA" (Страница 5 из 8)

В последней модели Аленки колесо будет ещё ближе. Да, стыки труб довожу напильником. Главное подобрать нужный по диаметру, чтобы зазор был минимальный.

atepernetuzh, я конечно дико стесняюсь, но раз никто из коллег пока не ришился...

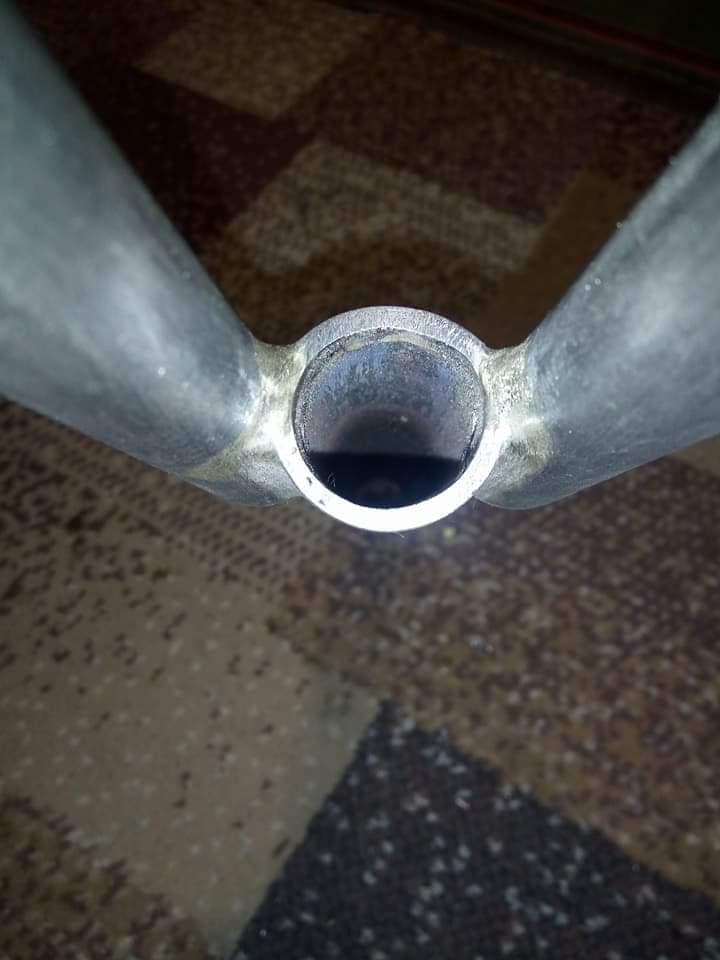

А как вы так чётко подгоняете стыки, вот там например была фотка, где труба под углом подходит к стакану.
Там ведь довольно сложная кривая, надо учитывать угол между трубами, не скосить в бок и т д, работа ручная...
Как делаете разметку, как выводите линию пересечения двух цилиндров под углом с такой обалденной точностью?
3Д макс помогает может быть?

Хочу попробовать свои силы в фреймбилдинге на досуге, опыта толком нет, прошу дать пару советов)

На западе те, кто по-погаче(с оборудованием )используют сверлильный или фрезерный станок, наклонно-поворотные тиски и корончатые сверло нужного диаметра, другие -программы типа этой:
Я как то давно пробовал программку, но она толком не работала. Сейчас пользуюсь болгаркой и напильником(главное подобрать наиболее близкий по диаметру)и ещё иметь чертеж в натур. величину типа такого(считаю его своим самым козырным): . Прикладываете трубу к чертежу, отмечаете верхнюю и нижнюю точки контакта на трубе(лучше с запасом), рисуете примерно линию контакта. Далее следует работа болгаркой. Главное за линию не залезать. Сначала отрезным кругом, потом зачистным( торцом), потом напильником, переодически прикладывая вторую трубу. Если сильно много лишнего, то болгаркой.

Добавлено: 16-01-2019 18:46:29

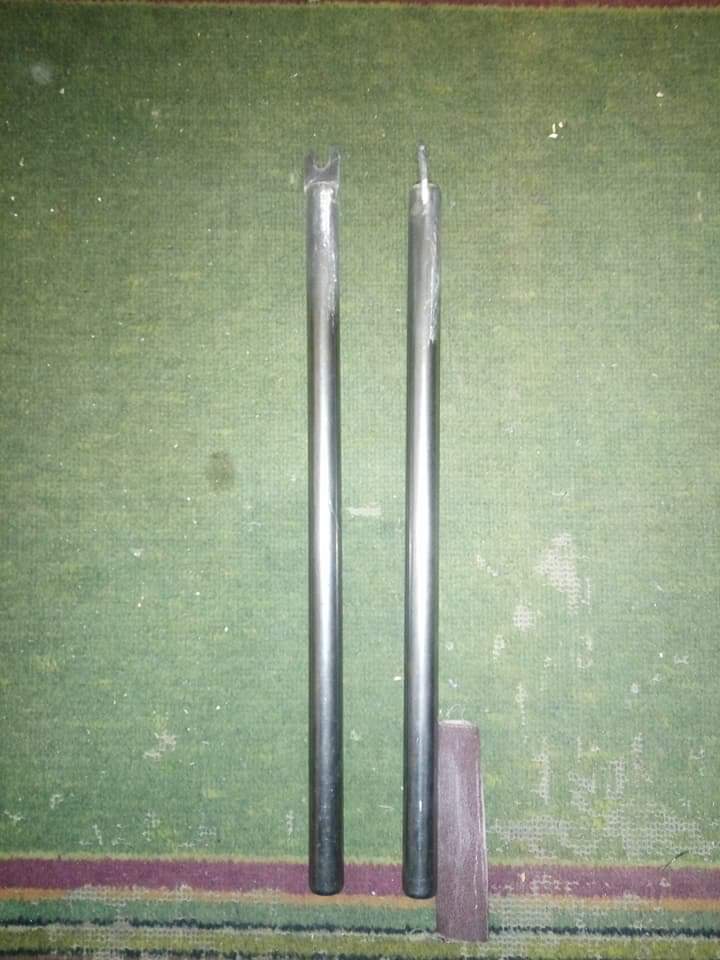

И на ковре (обратной стороне) гораздо удобнее чем на бумаге. Не скользит и всегда под рукой(ногой).

Ручки- tektro, модель не помню, под ви. Работают нормально .Рулевая собрана из  двух(импортной и нашей) ,а то из трёх. Нижний конус подшипника какой подошёл. Резьба на штоке вилки советская.

Вы дропы по месту вырезаете? Я отдельно изготавливаю, потом впаиваю...
https://krokovod.org/forum/viewtopic.ph … 645#p82645

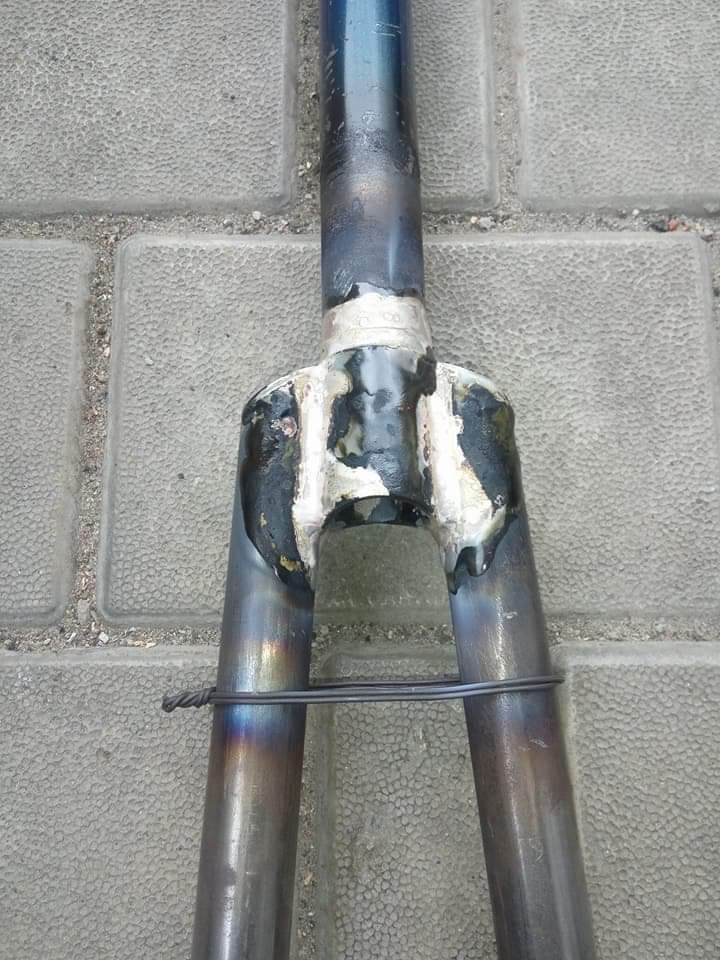

Вилка без мостика — решение  .

atepernetuzh, добро пожаловать!
Снимаю шляпу   работа огонь!!!

Желательно детали при пайке жёстко не закреплять. Чем жёстче закрепить, тем больше поведет. Вроде бы даже уже знаешь куда поведет, но бывают исключения. Для временного крепления использую г-образные алюминиевые тиски( случайно приобрел) и вязальную проволоку для арматуры. Кареточный стакан паяю под своим весом(главное его выставить угольником под 90 градусов). И дропы в перья впаиваю в начале ( раньше делал наоборот), так удобней. Можно углы загиба сразу проверить и углы схождения перьев, и расстояние между ними выставить(использую шпильку и 4 гайки с прессшайбой),и лишний раз их (перья) гнуть не приходится.
