Re: Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

С миру по нитке.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

Torpedo пишет:

Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

img/ai Там и В-22 упоминается, они сначала с такими рулевыми шли, получается..
То, что есть чертёж такой рулевой - само по себе хорошо и интересно, мы лет шесть назад долго разгадывали останки такой конструкции  img/ag

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

Torpedo, таку конструкцію рульової має Ardis Либідь (пострадянська дамка індійського походження). Виявляється, це дуже стара ідея.

Горец: "Украина" 111-441 (короткая) 1990 г. с планетаркой Nexus-3
Ветерок: "Старт-шоссе" 1986 г.
В-37: "Спутник" В-37 1967 г. сингл (торпедо)
Уралёнок: "Уралец" (рама) + "Орлёнок" (вилка) + "Салют" (обода) + СШ (руль)

Re: Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

Тотожні колонки керма довоєнних велосипедів МД-1 ЗиФ 1938 р., В-22 1949 р.

Перший велосипед нової епохи: ХВЗ В-14, 1946 рік   Перший велосипед нової епохи: ХВЗ В-14, 1946 рік


Деякі деталі.
Приємним є те, що під шаром нітрофарби проявились оригінальні елементи декору.
  Перший велосипед нової епохи: ХВЗ В-14, 1946 рік    Перший велосипед нової епохи: ХВЗ В-14, 1946 рік    Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

Перший велосипед нової епохи: ХВЗ В-14, 1946 рік      Перший велосипед нової епохи: ХВЗ В-14, 1946 рік      Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

Re: Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

Torpedo пишет:

Тотожні колонки керма

img/thank
Оригинальный декор - вкусно! Цвета будете такие же рисовать?

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

Здравствуйте, хочу уточнить- передняя ось под гайки м10?

Re: Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

Бывает еще передняя ось М8х1 с гайками под ключ 17 img/ab

Re: Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

Перший велосипед нової епохи: ХВЗ В-14, 1946 рік
Пришла такая втулка, продавали как Харьков. Вроде тут похожая. Ось интересная, за счёт лысок лезет в обычные дропы а гайки М10.

Re: Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

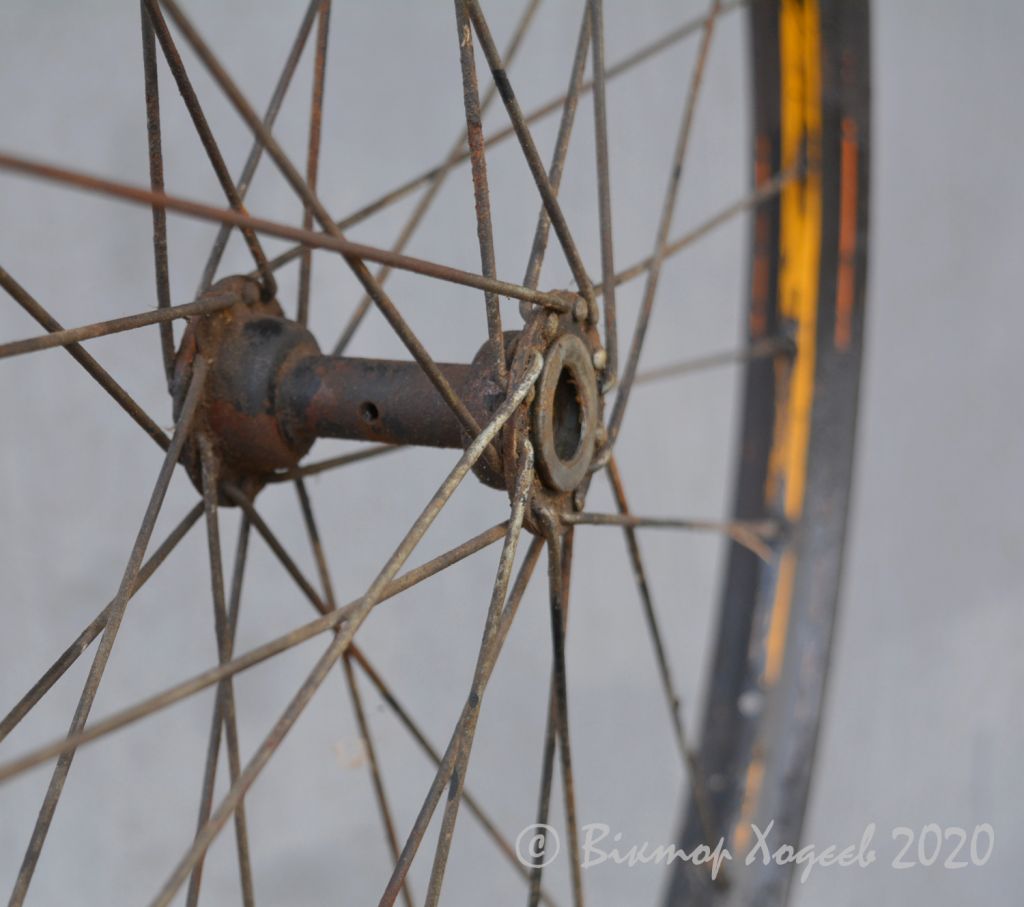

Все що можна  було,  відмито. Жодних написів на знайдено, лише ліновки та полоси на ободах. Загалом декор дуже подібний до оздоблення довоєнного велосипеда ХВЗ.  Всі елементи обміряні та задокументовані для подальшого відтворення.
Перший велосипед нової епохи: ХВЗ В-14, 1946 рік  Перший велосипед нової епохи: ХВЗ В-14, 1946 рік


Перший велосипед нової епохи: ХВЗ В-14, 1946 рік    Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

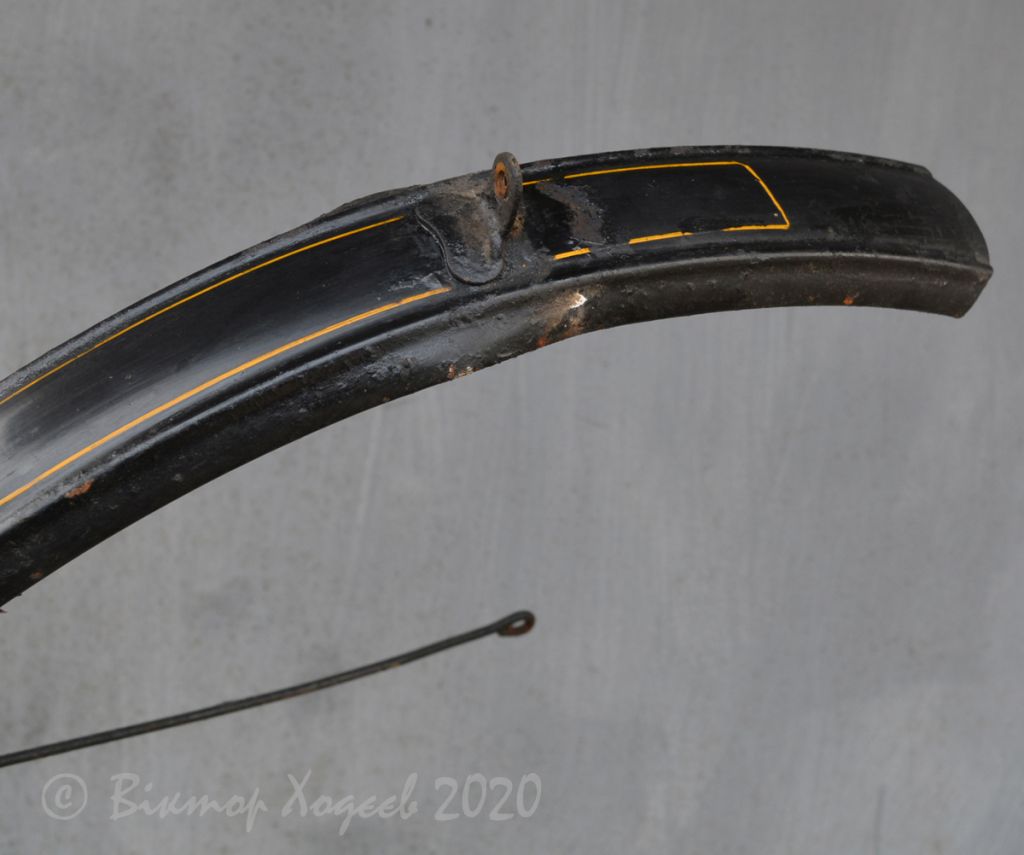

Ліновки малювались неохайно. Повторювати їх з точністю, з такими огріхами мабуть невдасця.


Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

Різьба передньої вісі звичайна 8 мм, а гайка під ключ 17  img/ab

Re: Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

img/ba  img/ba  img/ba

2015' 4670 2016' 4490 2017' 5445 2018' 5524 2019' 7250km
Тах'92[продажа] & Huffy Revolution '93
Marin Muirwoods '94
Сталь сила, карбон могила ©Lipisey Borodin

Re: Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

img/bb Узлы рулевой и
Крылья и крепеж их один в один как на моем Зифе..

Re: Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

Torpedo пишет:

Всі елементи обміряні та задокументовані для подальшого відтворення.

img/ay

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

Очень интересная тема. Удачи в реставрации. Удивительно, что даже седло сохранилось. Это невероятно

Re: Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

В мене на схожому (колись до нього доберусь) проекті, подібна конструкція рульової
Перший велосипед нової епохи: ХВЗ В-14, 1946 рік Перший велосипед нової епохи: ХВЗ В-14, 1946 рік
Перший велосипед нової епохи: ХВЗ В-14, 1946 рік
Натхненно спостерігаю за вашею працею з цим проектом, з його історією

КРЕДО: Ніколи не віддам гроші за те, що можу зробити власними руками.

Re: Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

Перший велосипед нової епохи: ХВЗ В-14, 1946 рік    Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

Кермо фіксоване у «виносі»,  регулюється лише по висоті
Ланцюг з клеймом «ИЗЦ» вірогідно «Ижевский (?) Завод Цепей». Спробуємо його «промити» в кислоті та почорнити.


Перший велосипед нової епохи: ХВЗ В-14, 1946 рік    Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

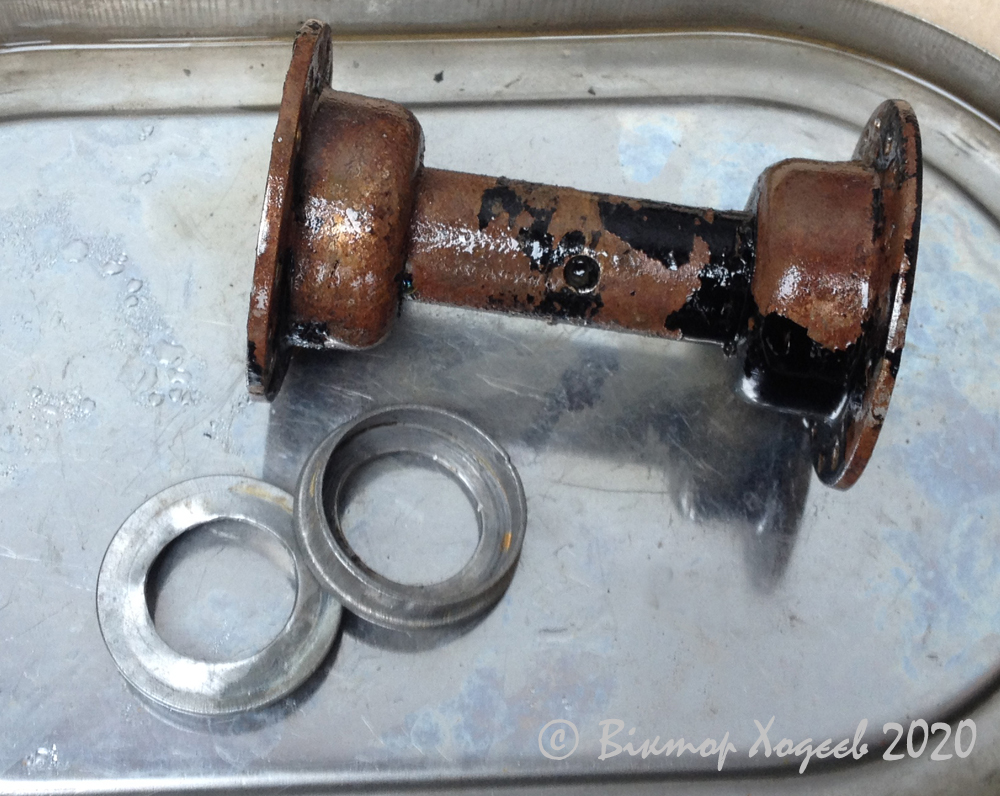

Передня втулка фарбована без гальваніки,  з отвором для мастила, закривається пружинним кільцем.
На щастя доріжки вальниці не пошкоджені, цікаві пильники штамповані з фланцем.


Перший велосипед нової епохи: ХВЗ В-14, 1946 рік   Перший велосипед нової епохи: ХВЗ В-14, 1946 рік

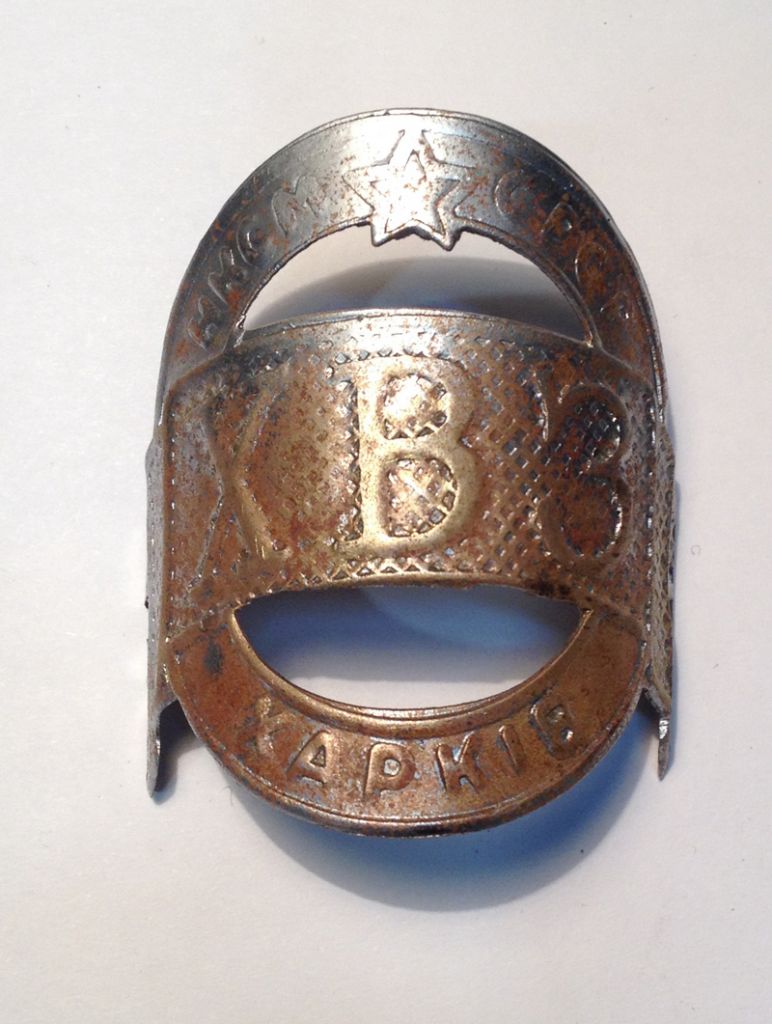

На велосипеді унікальна емблема, ще довоєнного зразка з написом українською мовою «ХАРКІВ», СРСР, та НКСМ.
«Народный комиссариат среднего машиностроения СССР, образован 5 февраля 1939 года при разделении Наркомата машиностроения СССР, 17 февраля 1946 года преобразован в Наркомат автомобильной промышленности СССР.» Виглядає так , що емблему ставили із збережених довоєнних запасів.

Велосипед вироблено в 1946 році, вже з наступного року була нова змблема заводу «з крильцями».
