Re: Инструментальный шкафчик.
Knyaz_custom, Спасибо.
Eclipse, Та, вроде, всё ясно : )

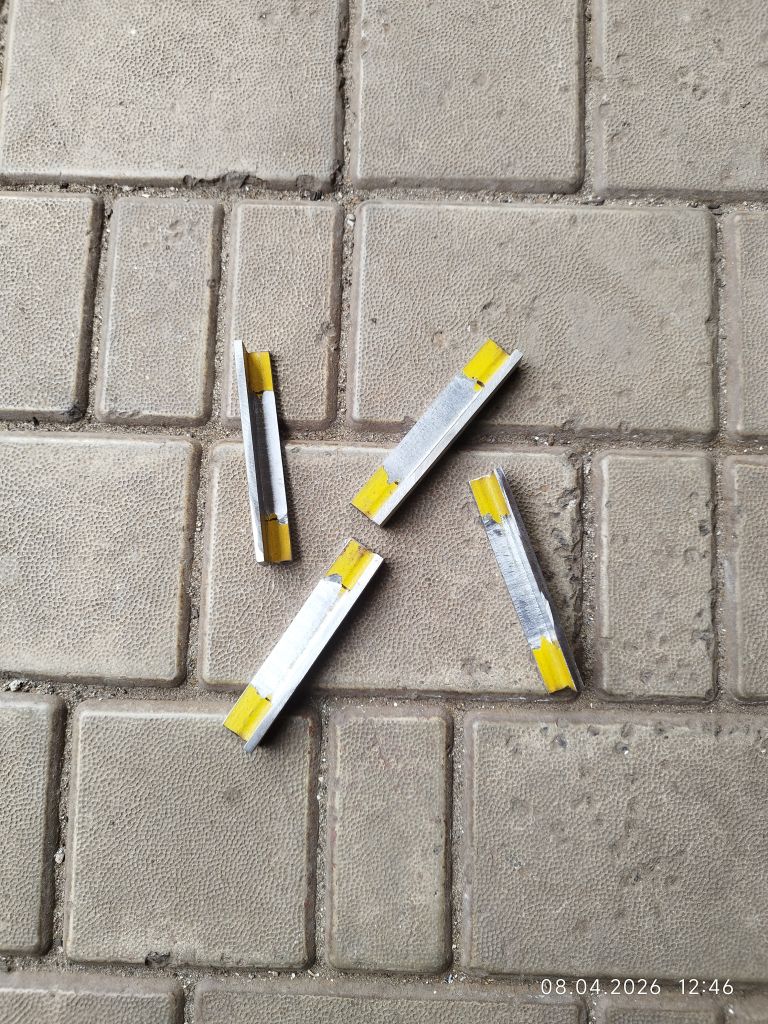

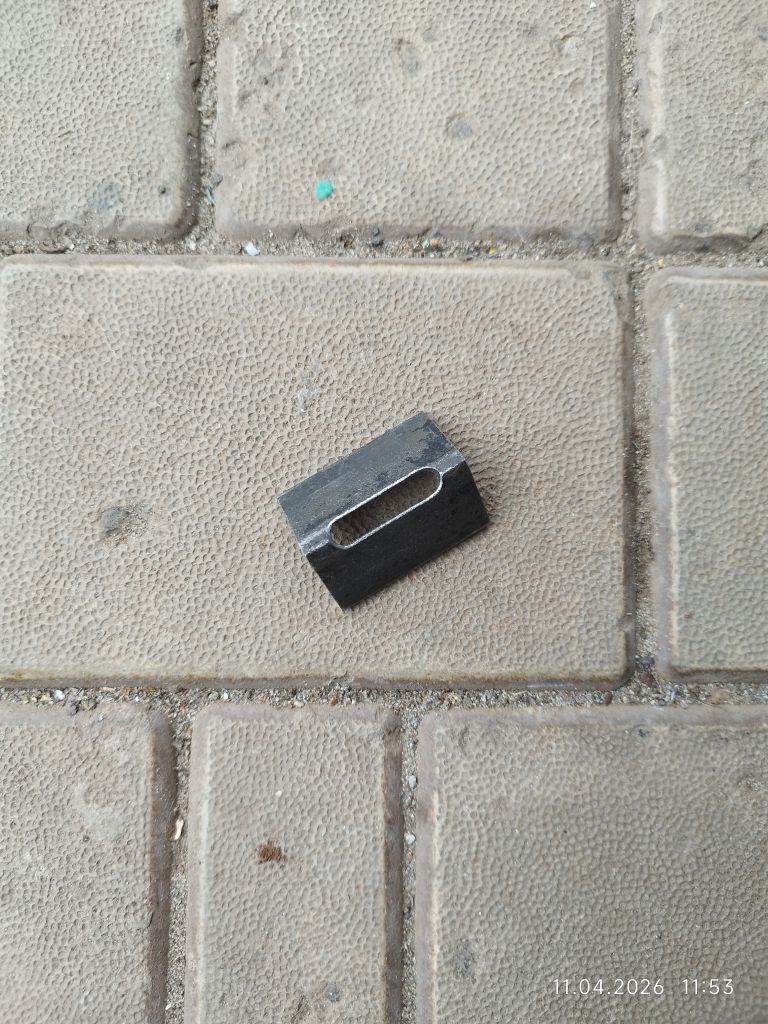

В основном, использовался профиль 100х40, толстостенный 25-й уголок, лист 3 мм и профиль 20х30. Профили были ровные, уголок пришлось ровнять. Для минимизации тепловых искажений решил как можно меньше использовать сварку или пайку. Если есть, то только в торцах. Все три каретки сделаны из отрезков уголка и обшиты пластинами для возможности регулировки и устранения люфтов. В уголках выбрана немного внутри середина, чтобы ездили по профилю только краями
К дропаутной каретке припаян отрезок трубки. В трубку впаяны обточенные удлиненные гайки М8. Гайки обтачивались для точности относительно резьбы.Трубка отторцована.

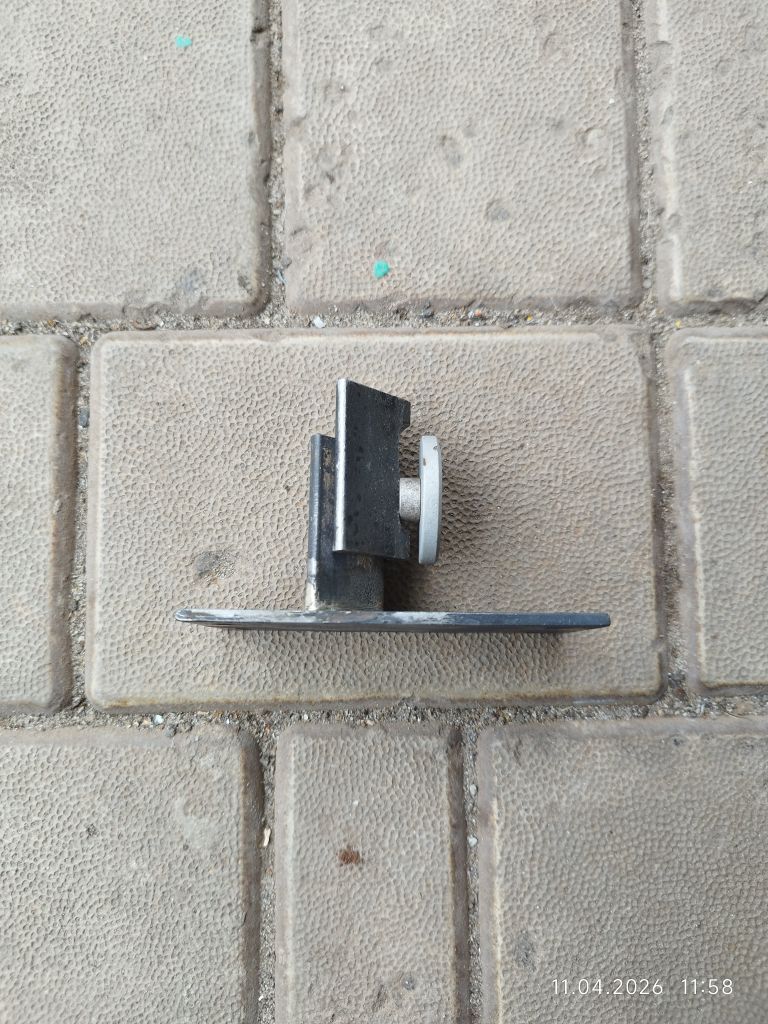

Вот так сделана часть корончатой каретки
Уголки отторцованы под 90⁰. Один припаян к верхней пластине, к другому, верхнему припаян отрезок трубки.
Также сделал усы из отрезка трубки 10х1 и пластины 4 мм для контроля направления выреза в дропаутах.
Каретки можно обжать так, что вообще ездить не будут. А вообще контрятся на нужном расстоянии винтами с барашками-кругляшками М6 ( были в наличии).
Всё центровалось относительно поперечной длинной стороны нижнего профиля и идеально ровного шлифованного вала ∅25.4 мм
