Re: "Алёнка" биплан.

Тимур, Ага, я такой способ себе на будущее надумал. Заполнять щель вставкой из такого же металла. Ну не шайбу, а плоскую проставку.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**atepernetuzh** · 26-01-2021 20:25:30

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 227

Re: "Алёнка" биплан.

Да. Можно чуть разжать узел. Ещё можно изнутри на стенках разреза фаску снять приличную. Тоже будет развертка меньше цепляться.

**atepernetuzh** · 27-01-2021 17:07:25

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 227

Re: "Алёнка" биплан.

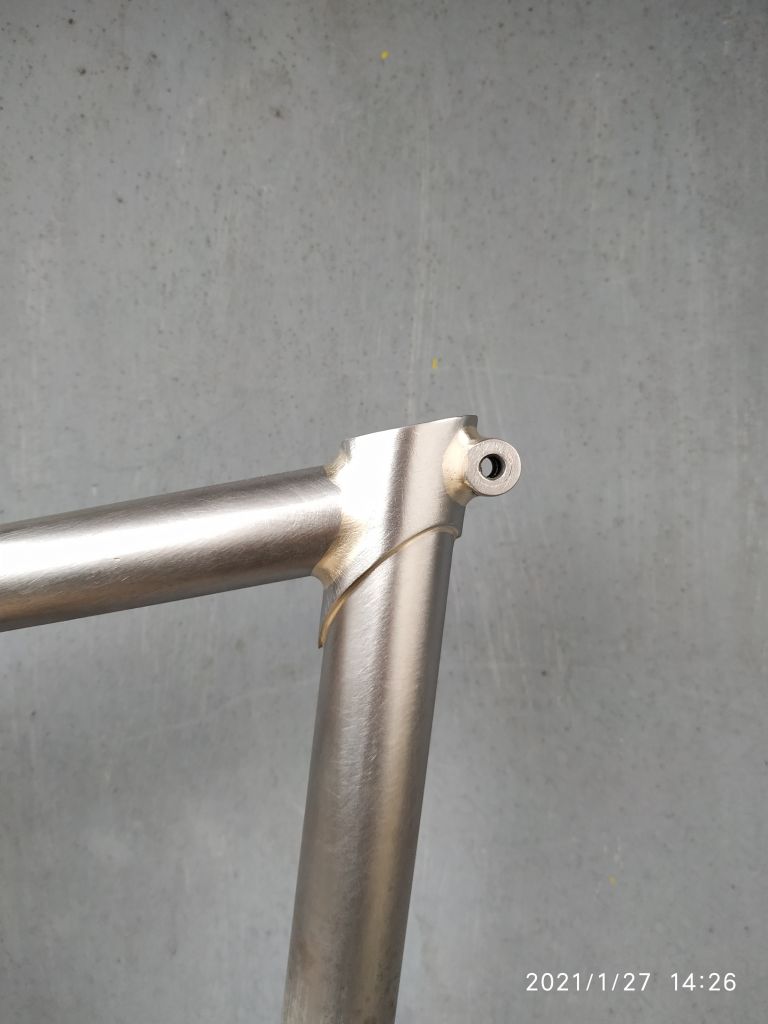

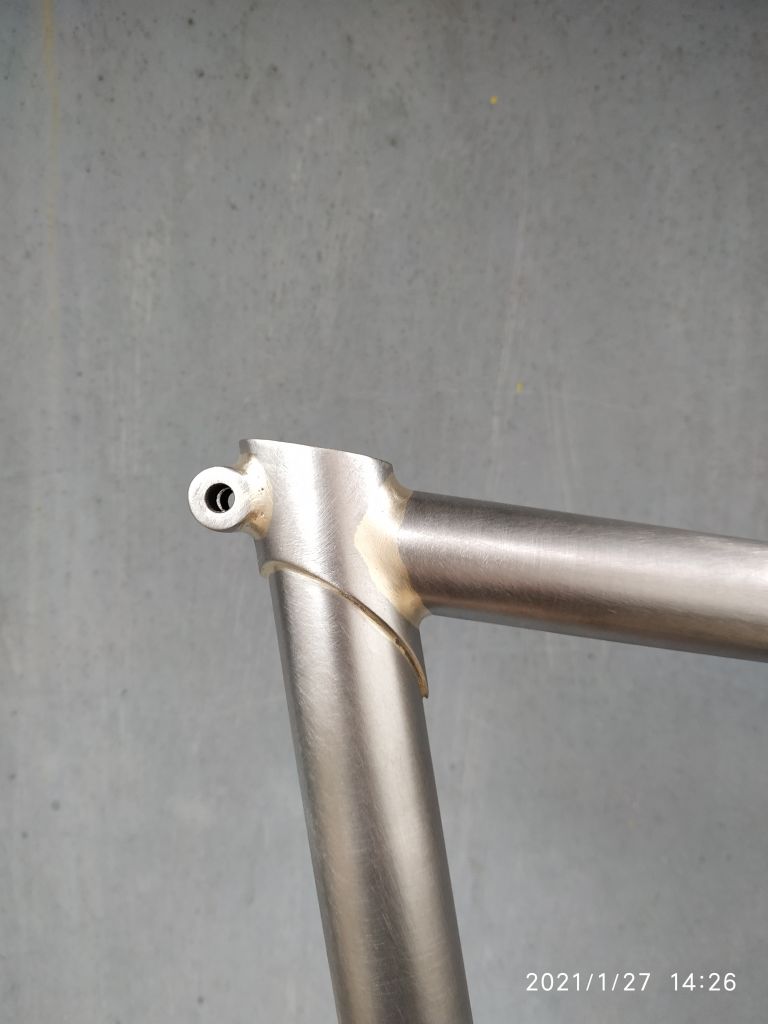

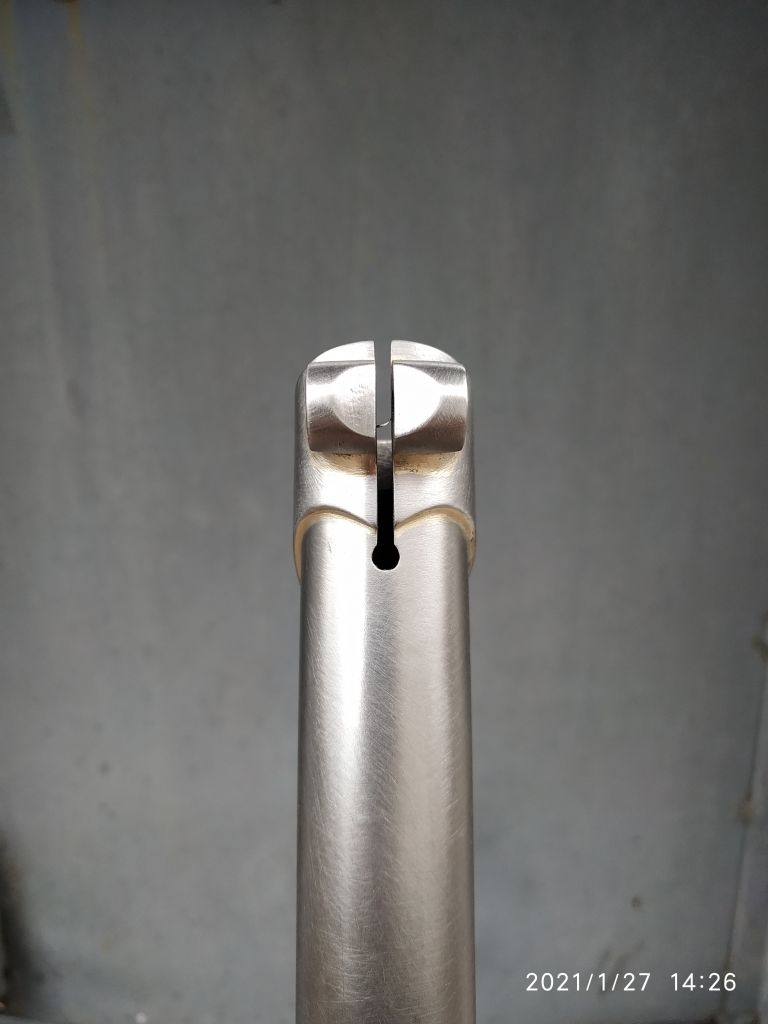

Вот таким получился подседельный узел.

**Eclipse** · 27-01-2021 21:17:38

Eclipse
Старожил
Неактивен

Откуда: Караганда, Москва
На форуме с 07-04-2017
Сообщений: 5 620

Re: "Алёнка" биплан.

Шапман суслз Юкрэниан стайл img/ab Достойно!

Diesel power

**Кондратий** · 28-01-2021 07:49:10

Кондратий
Опытный
Неактивен

Откуда: Москва
На форуме с 06-12-2018
Сообщений: 517

Re: "Алёнка" биплан.

Идею рамы наверняка подсказал испуганный кот. Тот рыжий из начала темы. img/ag

**atepernetuzh** · 28-01-2021 10:25:25

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 227

Re: "Алёнка" биплан.

Eclipse, img/ag Спасибо. Кондратий, Нет. Cherubim и Cinelli.

**atepernetuzh** · 28-01-2021 13:42:31

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 227

Re: "Алёнка" биплан.

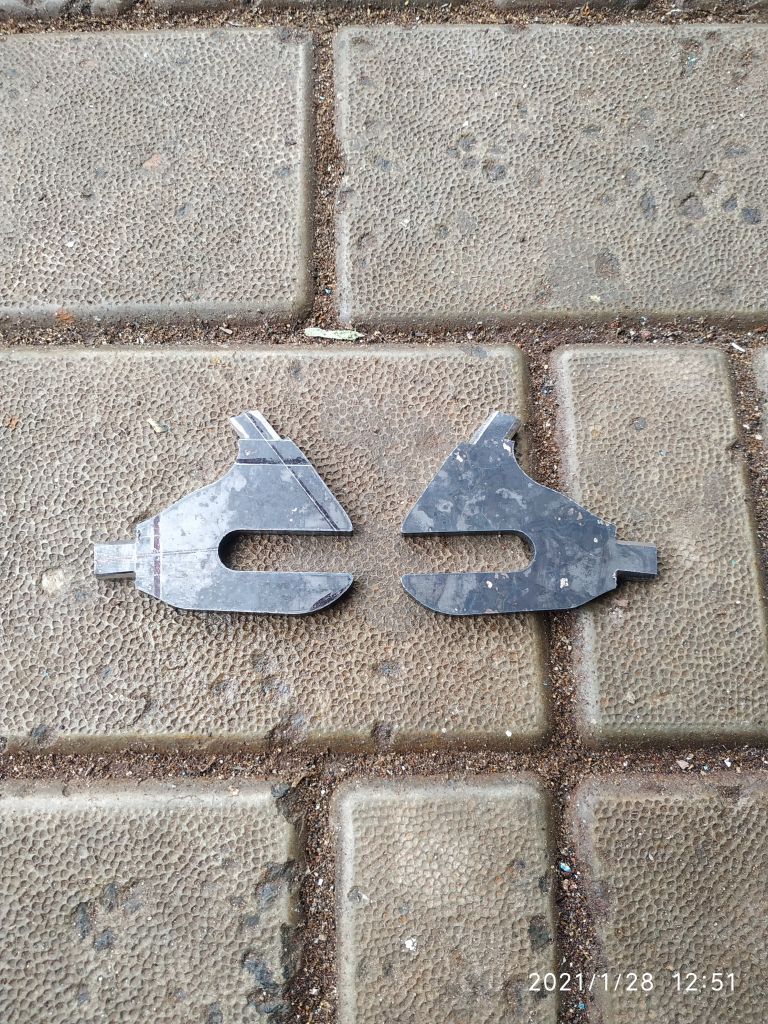

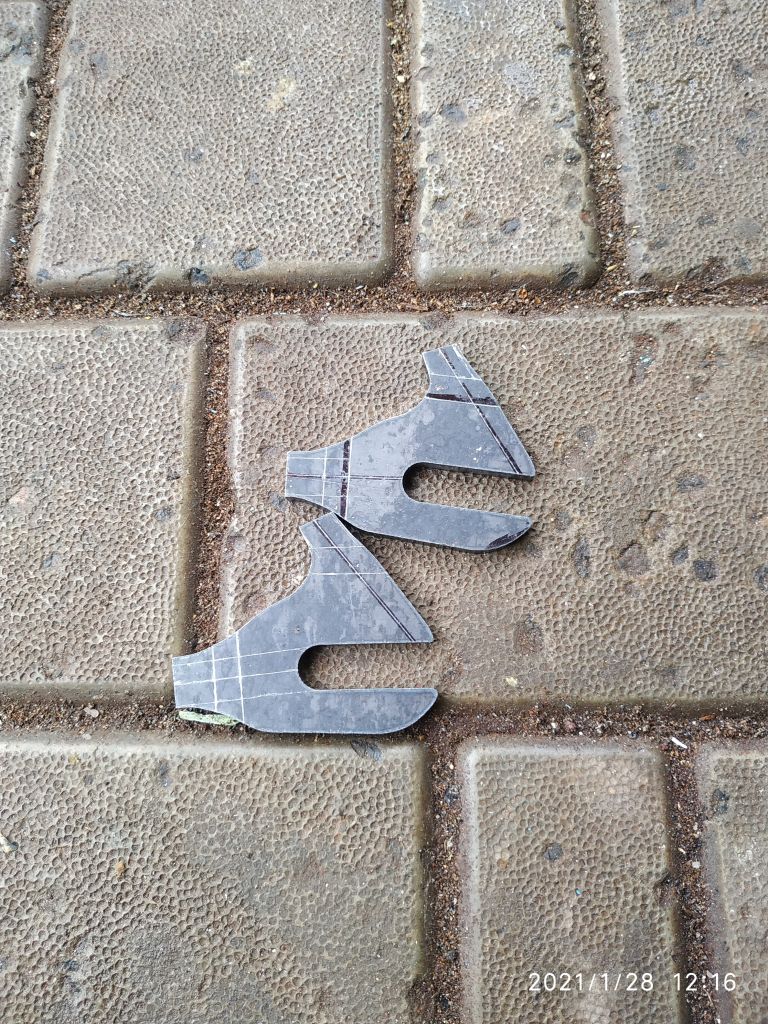

Дропауты с нуля решил не резать, а использовать , имеющиеся в наличии, а-ля Тахион. Так как углы подходят, более-менее . Расчертил и подрезал для заделки в перья.

**kisa** · 28-01-2021 14:08:03

kisa
Старожил
Неактивен

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 55 727

Re: "Алёнка" биплан.

Не слишком скромные для такой рамы и вилки? img/ag Или будут U-образные накладки?

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**atepernetuzh** · 28-01-2021 14:27:16

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 227

Re: "Алёнка" биплан.

Будут, конечно. И может форму немного подкорректирую.

**atepernetuzh** · 28-01-2021 18:35:32

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 227

Re: "Алёнка" биплан.

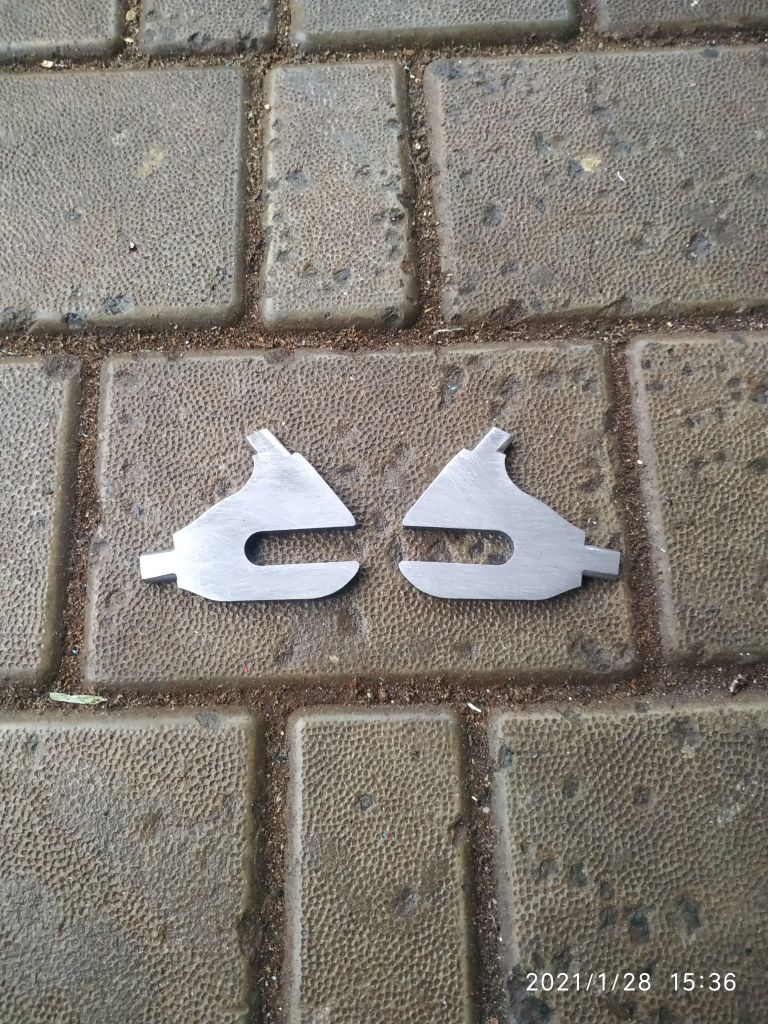

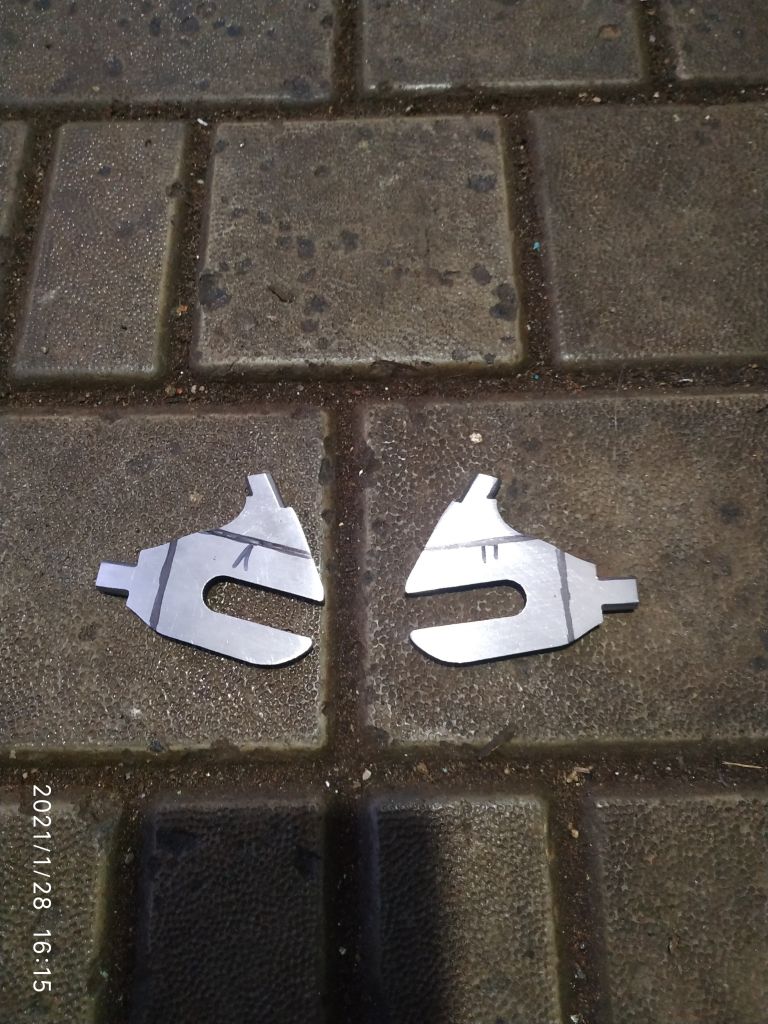

Далее отшлифовал и подогнул края.

Добавлено: 28-01-2021 19:36:31

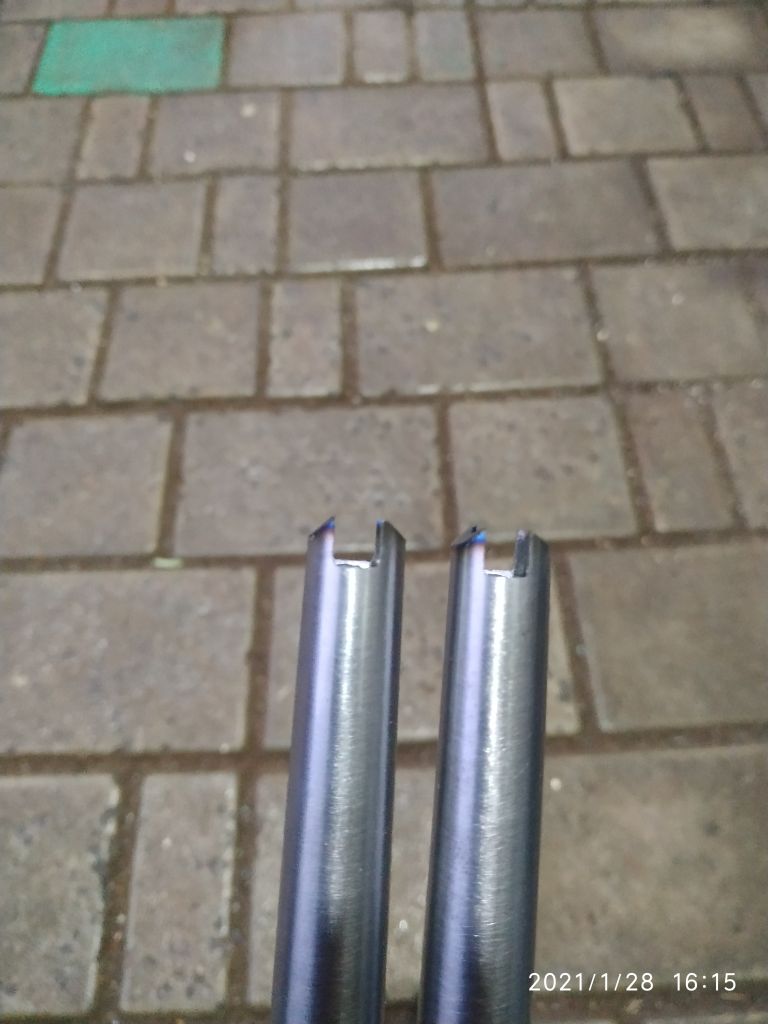

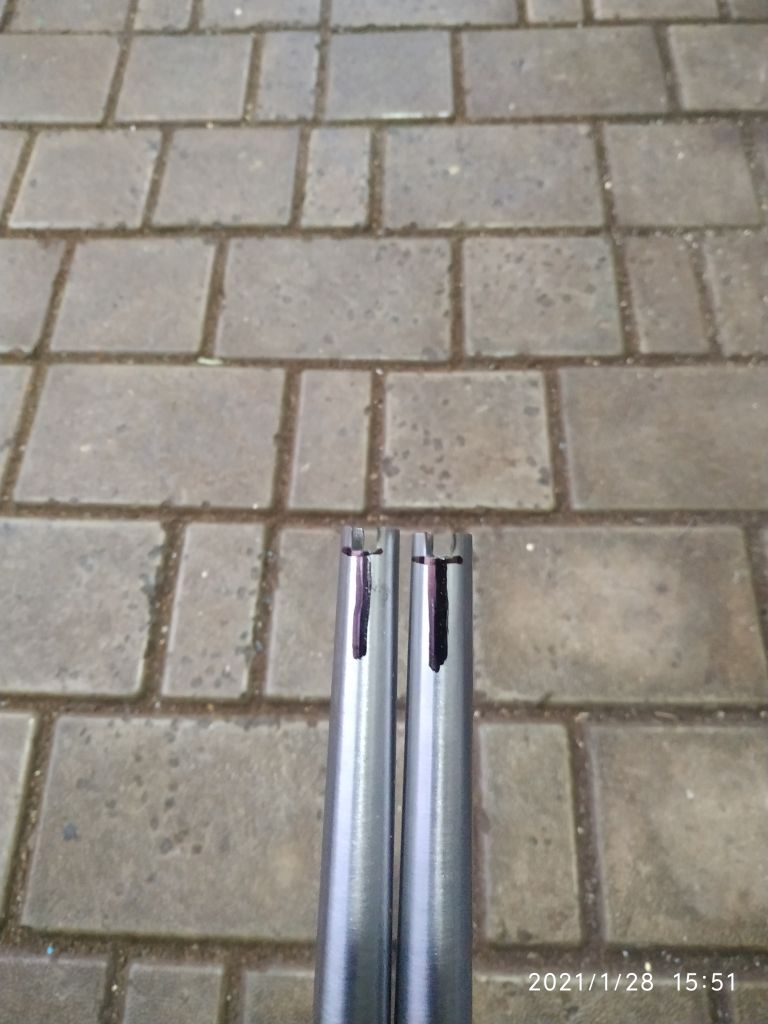

Потом зарезал края перьев.

Добавлено: 28-01-2021 19:39:15

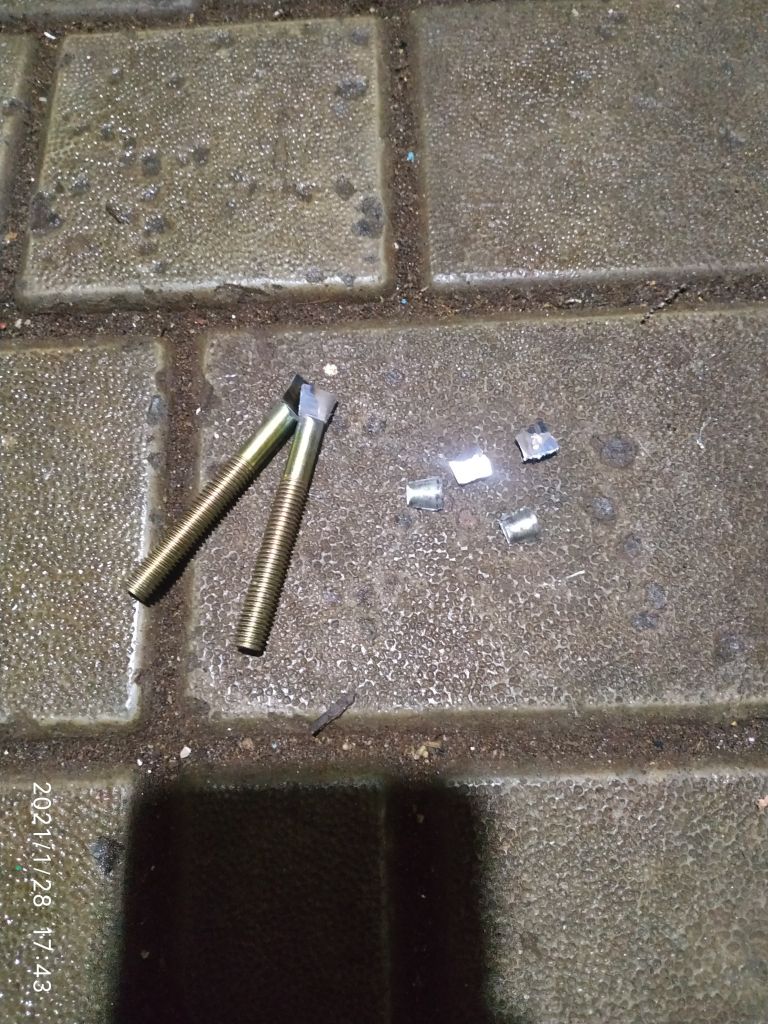

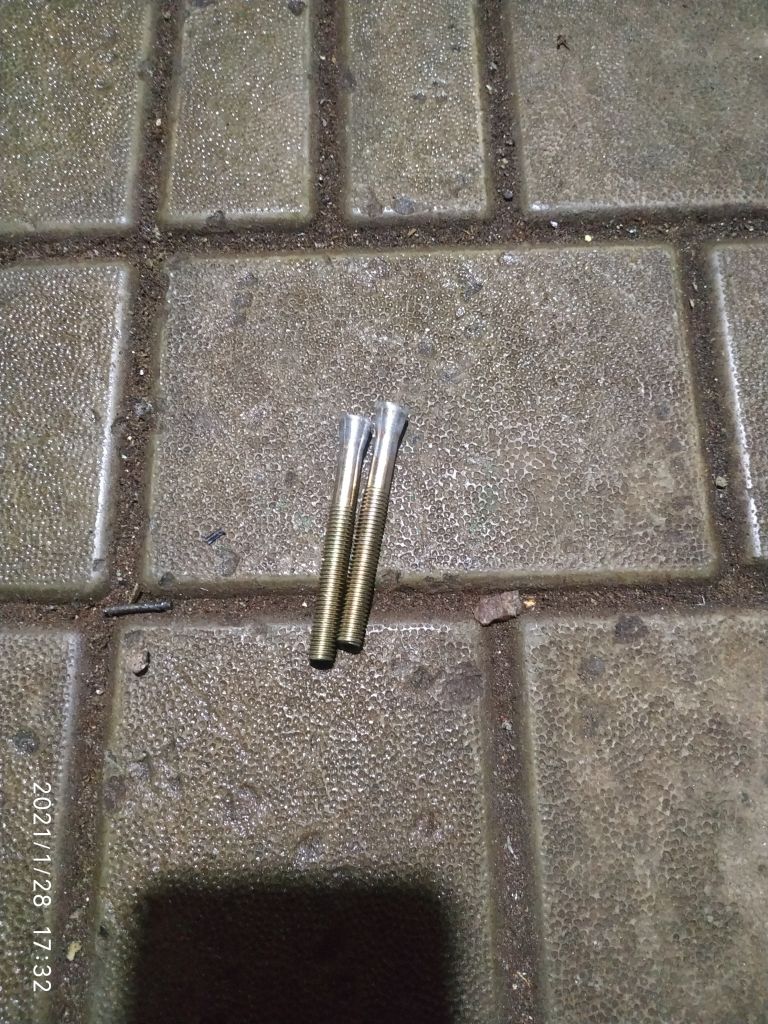

И для экономии припоя и заделки лишних отверстий между пером и дропом придумал использовать анкеры, вернее только их маленькие кусочки.

Те, которые справа.

**atepernetuzh** · 28-01-2021 18:40:37

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 227

Re: "Алёнка" биплан.

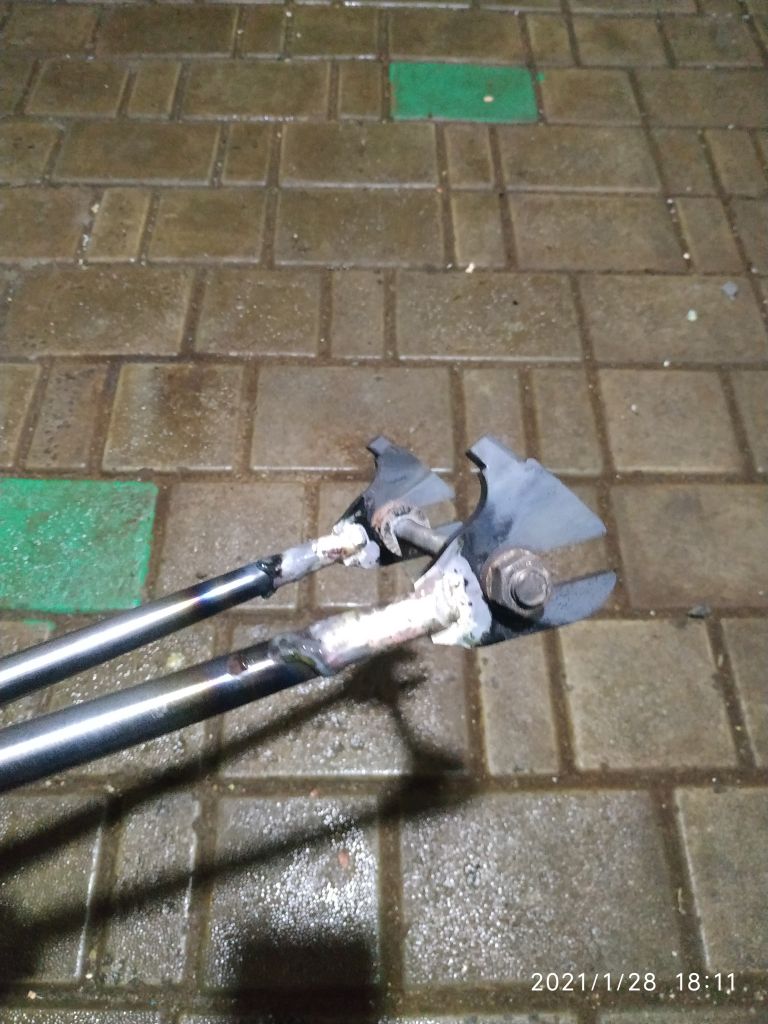

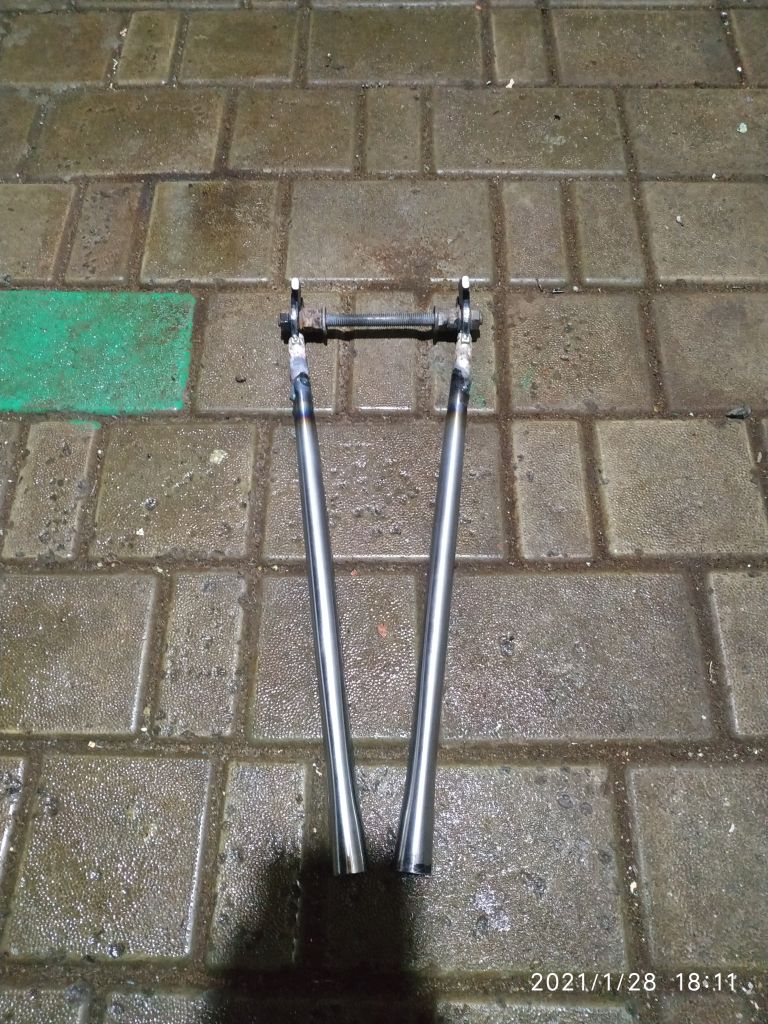

Всё собрал. И пропаял.

**atepernetuzh** · 29-01-2021 19:10:28

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 227

Re: "Алёнка" биплан.

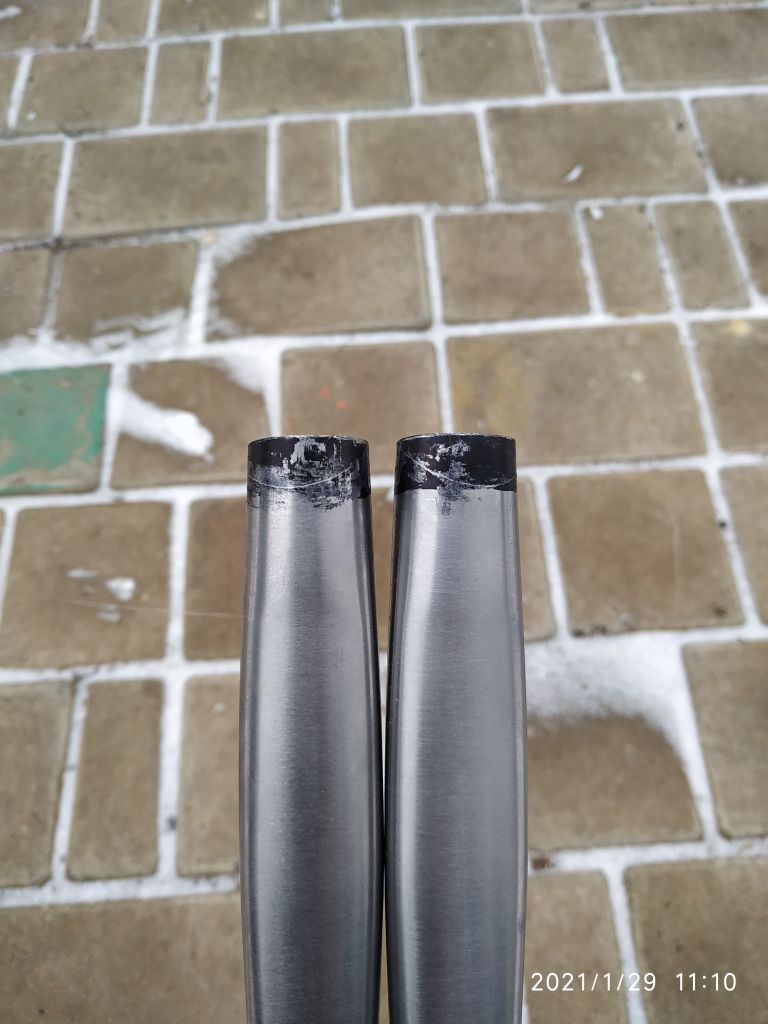

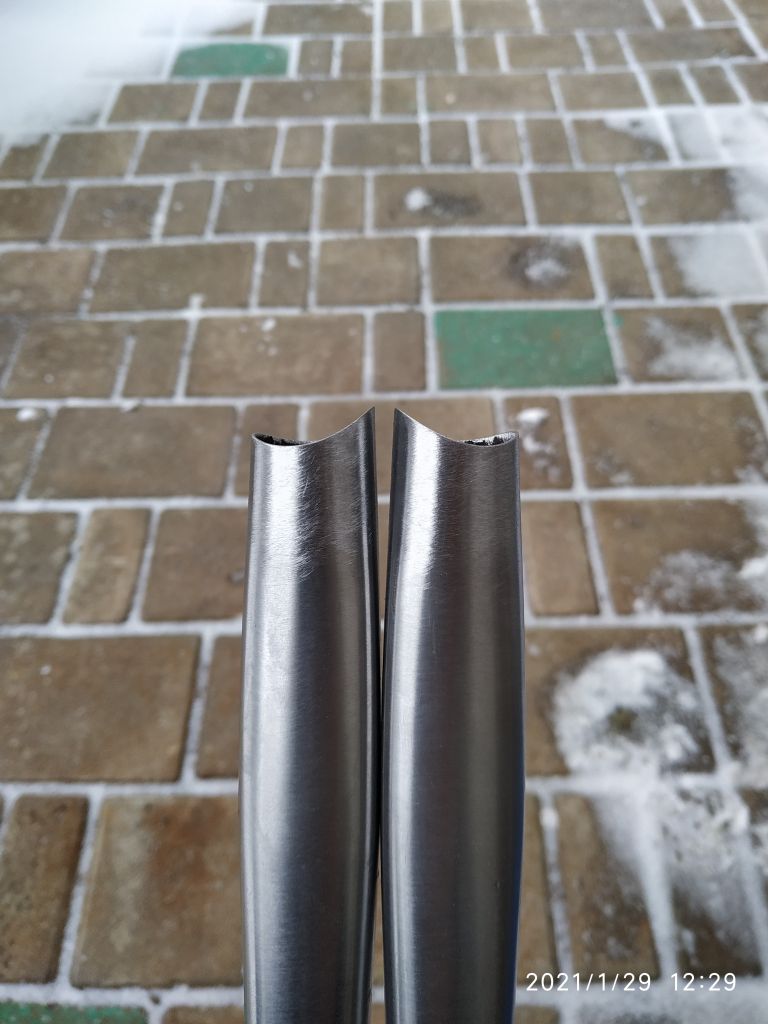

Далее закрасил маркером края перьев и отчертил место среза по внутреннему диаметру.

Подрезал.

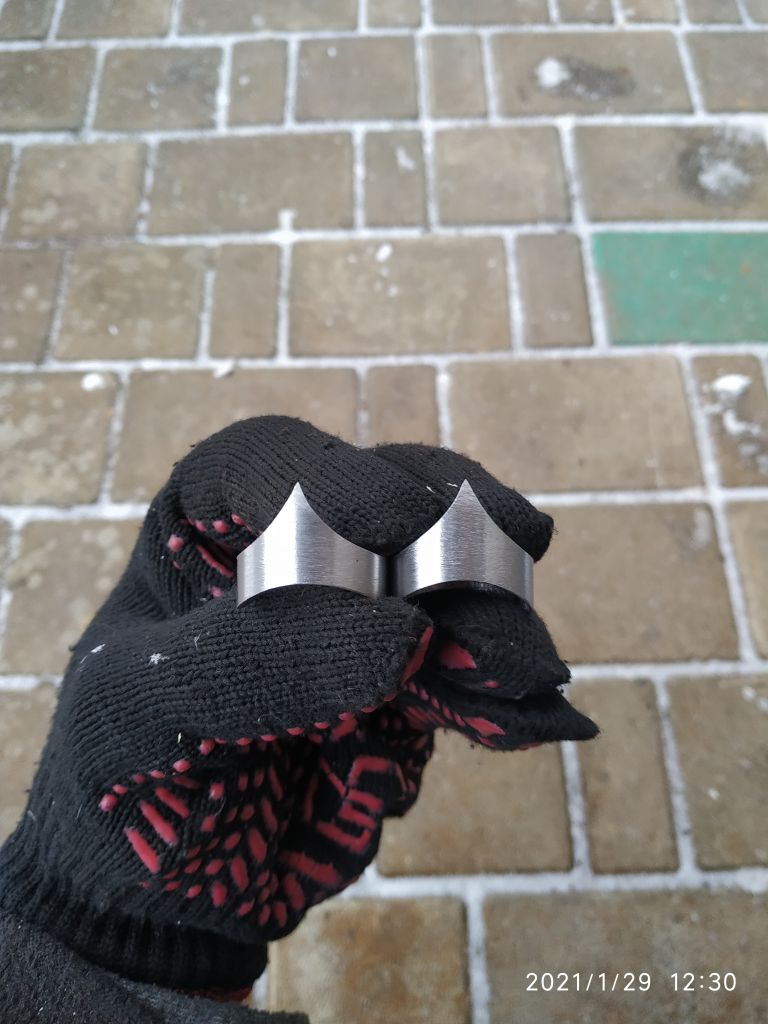

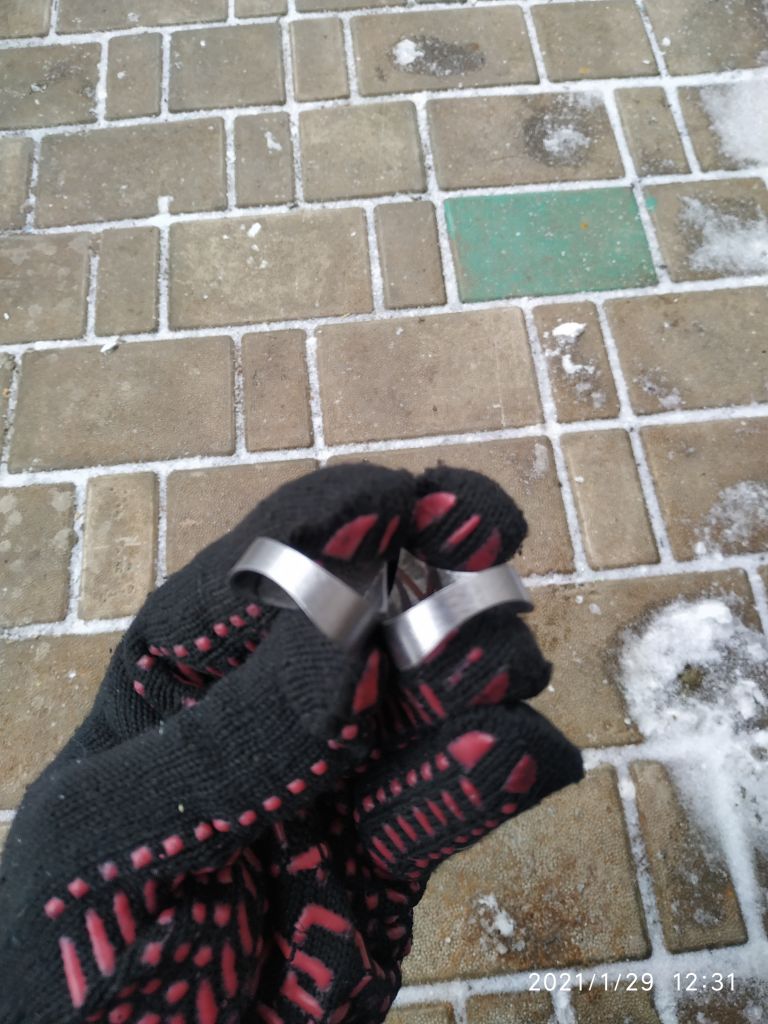

И немного изменил форму корон на перья.

Добавлено: 29-01-2021 20:13:07

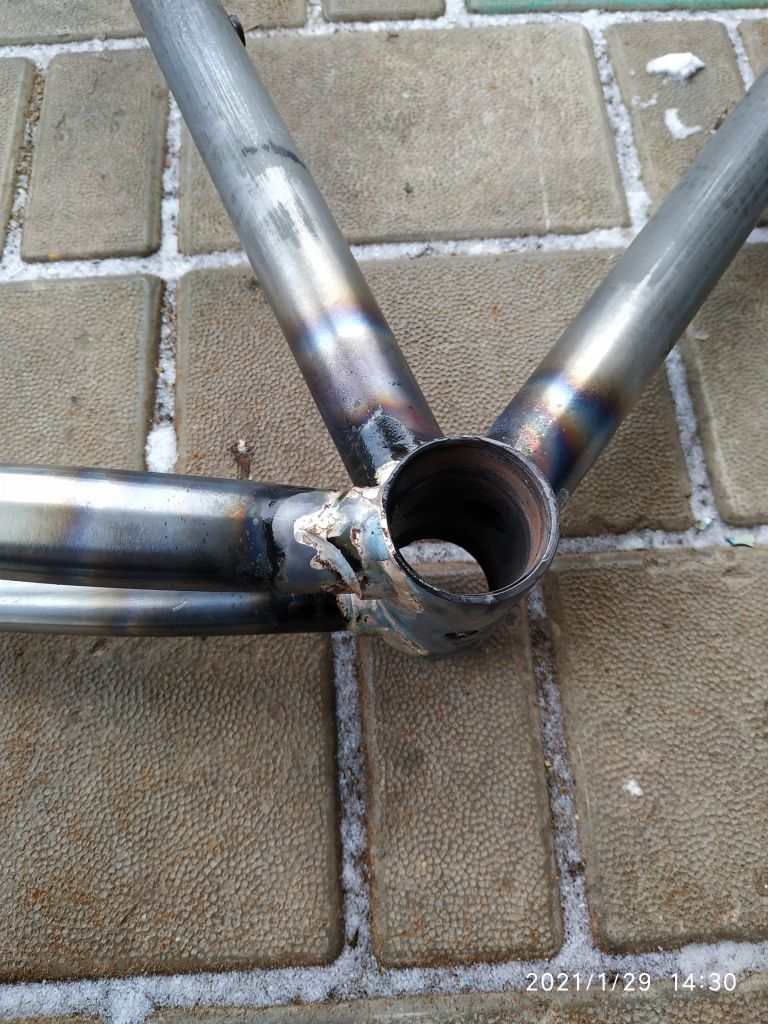

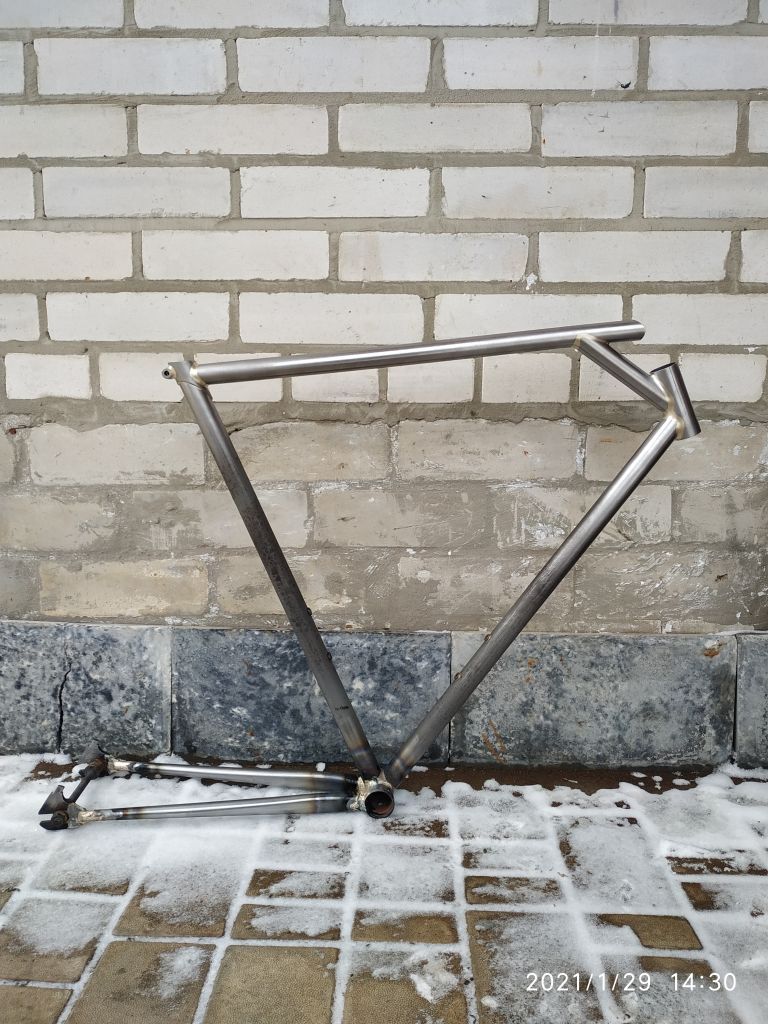

Далее всё зачистил, собрал и пропаял .

Добавлено: 29-01-2021 20:13:52

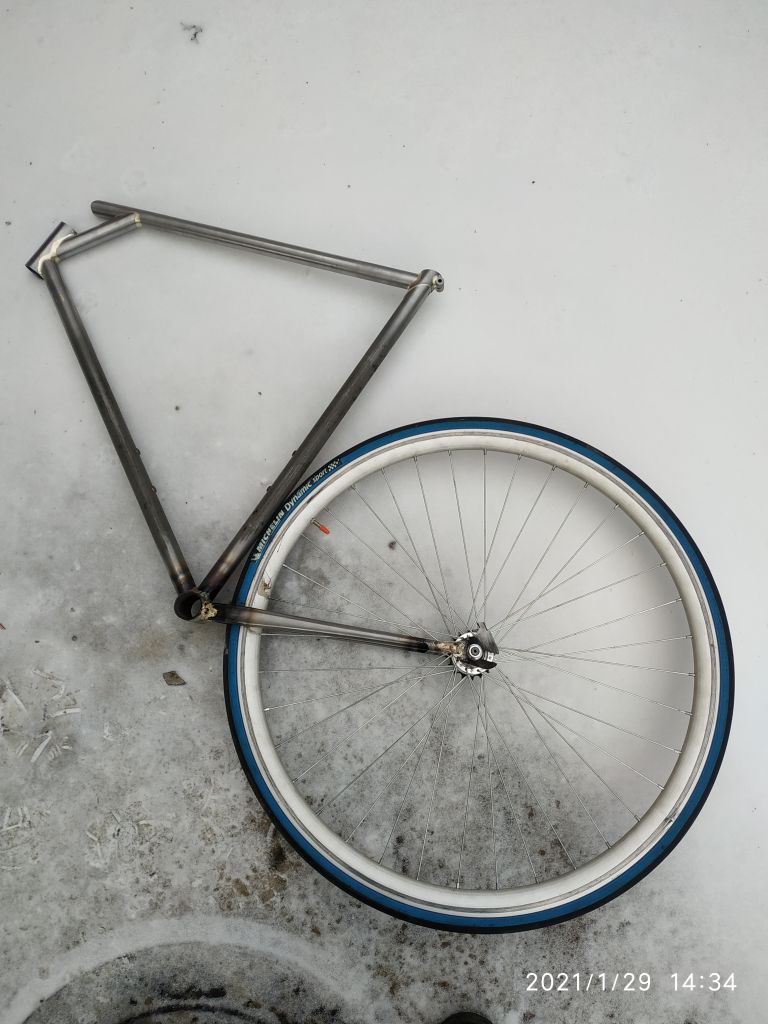

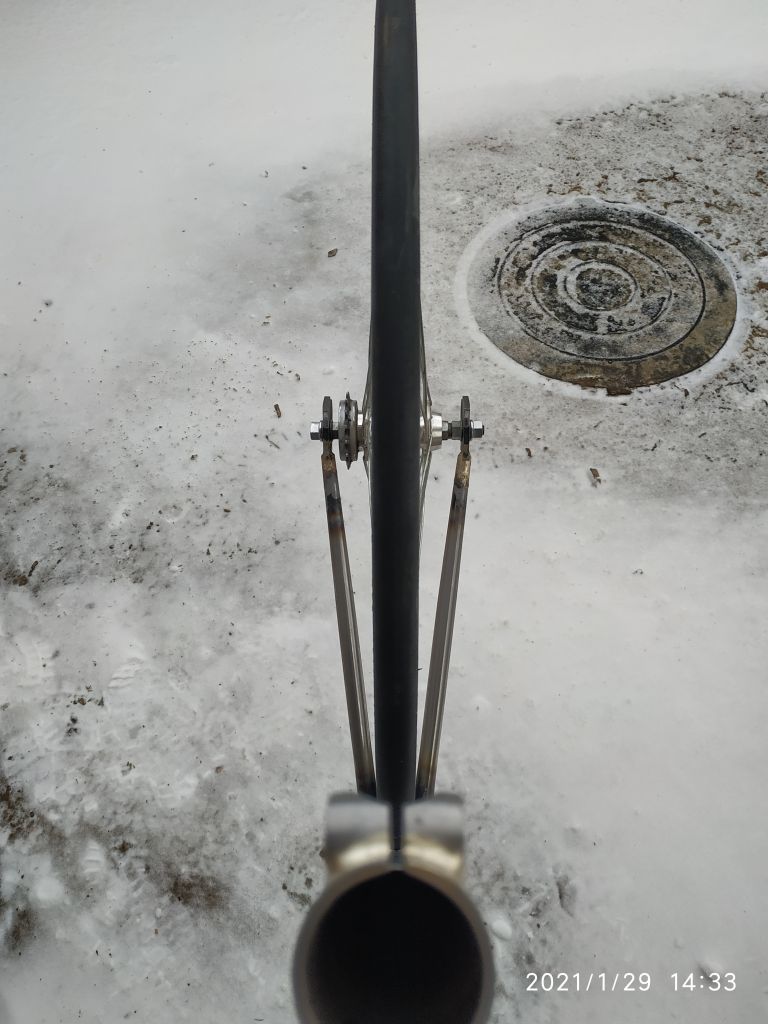

Проверка колесом.

Добавлено: 29-01-2021 20:15:07

Далее натянул нить. Она показала расхождение 34 и 32 мм. Поправил. Сделал везде 33 мм.

**Євгеній76** · 29-01-2021 20:14:58

Євгеній76
Moderator
Неактивен

Откуда: Рівне
На форуме с 06-03-2017
Сообщений: 13 460

Re: "Алёнка" биплан.

Робота, як завжди на високому рівні!
Практичне питання: кареточний стакан при пайці еліпсом не намагається стати? Від нагріву.

Я рухаюсь, значить я існую!

**atepernetuzh** · 29-01-2021 20:35:36

atepernetuzh
Старожил
Неактивен

Откуда: Харьков, Украина
На форуме с 09-01-2019
Сообщений: 3 227

Re: "Алёнка" биплан.

Євгеній76, спасибо. Пока такого не было. И не встречал. Стакан толстостенный. Рулевые тонкостенные стаканы да. Даже в узловых рамах. Особенно при пайке латунью.

**tork** · 29-01-2021 21:26:08

tork
Старожил
Неактивен

Откуда: Астрахань
На форуме с 05-07-2017
Сообщений: 5 049

Re: "Алёнка" биплан.

Каждый раз как вижу вашу работу испытываю счастье! img/ay img/ay img/ay

Я знаю, что я ничего не знаю. Я вижу, что я ничего не вижу.....
