Ответ от kisa

  • kisa
  • kisa
  • Старожил
  • На форуме
  • Откуда: Киев
  • На форуме с 05-03-2017
  • Сообщений: 56 365

Re: Библиотека

img/ay  https://krokovod.org/forum/viewtopic.ph … 476#p71476

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Сайт kisa

Ответ от Носорев Тарас

  • Носорев Тарас
  • Носорев Тарас
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 04-02-2020
  • Сообщений: 1 126

Re: Библиотека

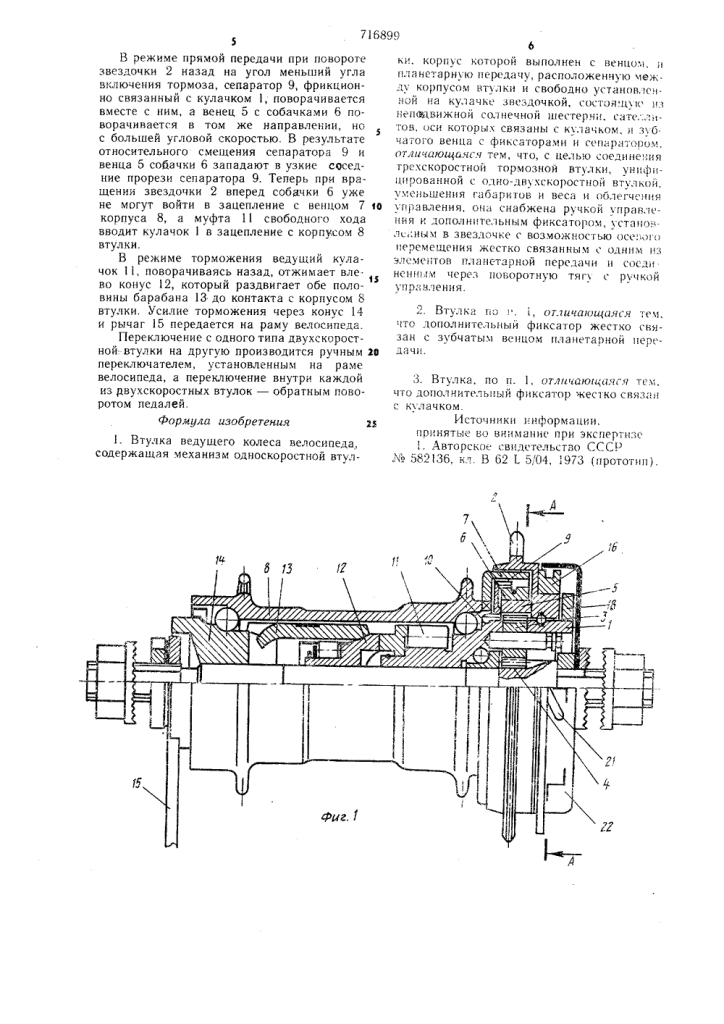

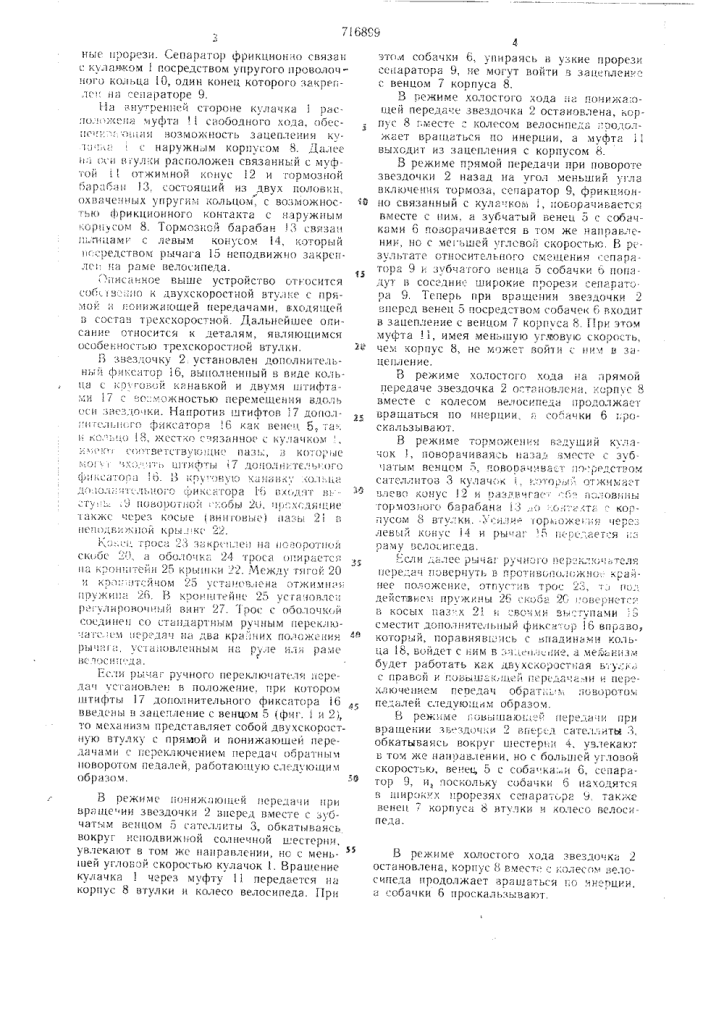

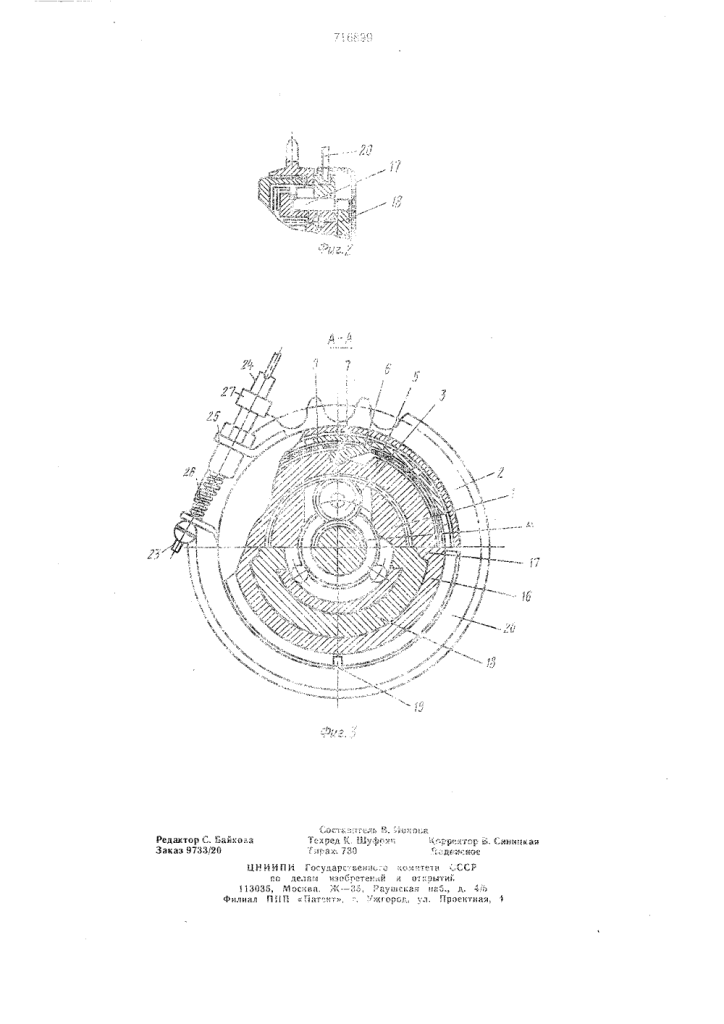

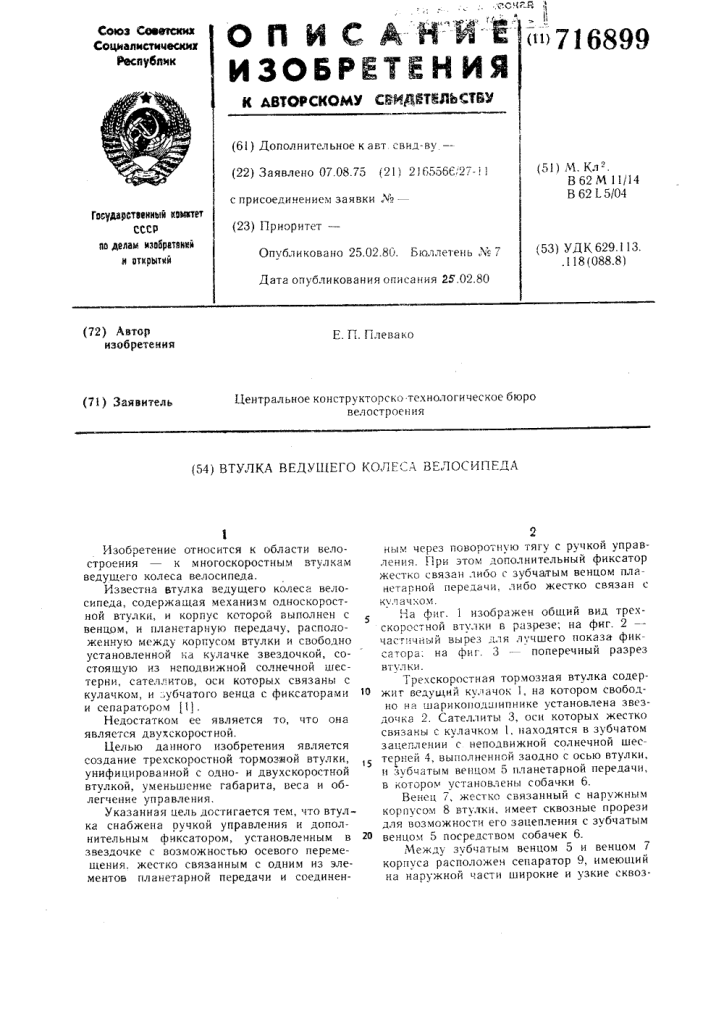

kisa, ещё одна разработка ЦКТБ —  трёхскоростная  тормозная для дорожников!!! 1975 г.
Библиотека Библиотека Библиотека Библиотека

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

6

Ответ от Носорев Тарас

  • Носорев Тарас
  • Носорев Тарас
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 04-02-2020
  • Сообщений: 1 126

Re: Библиотека

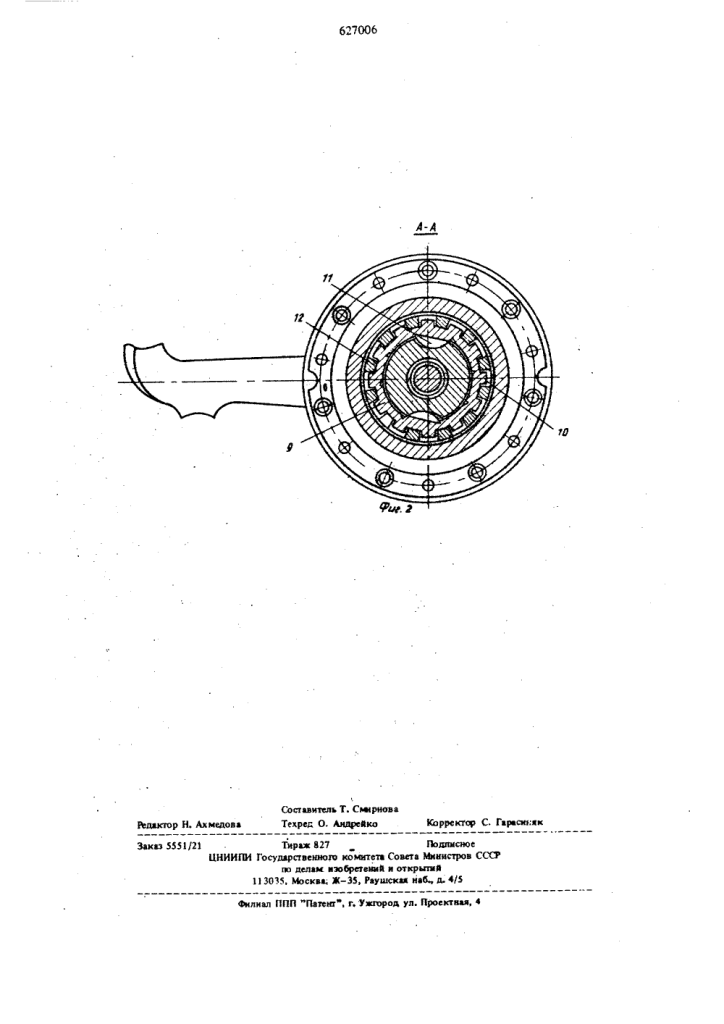

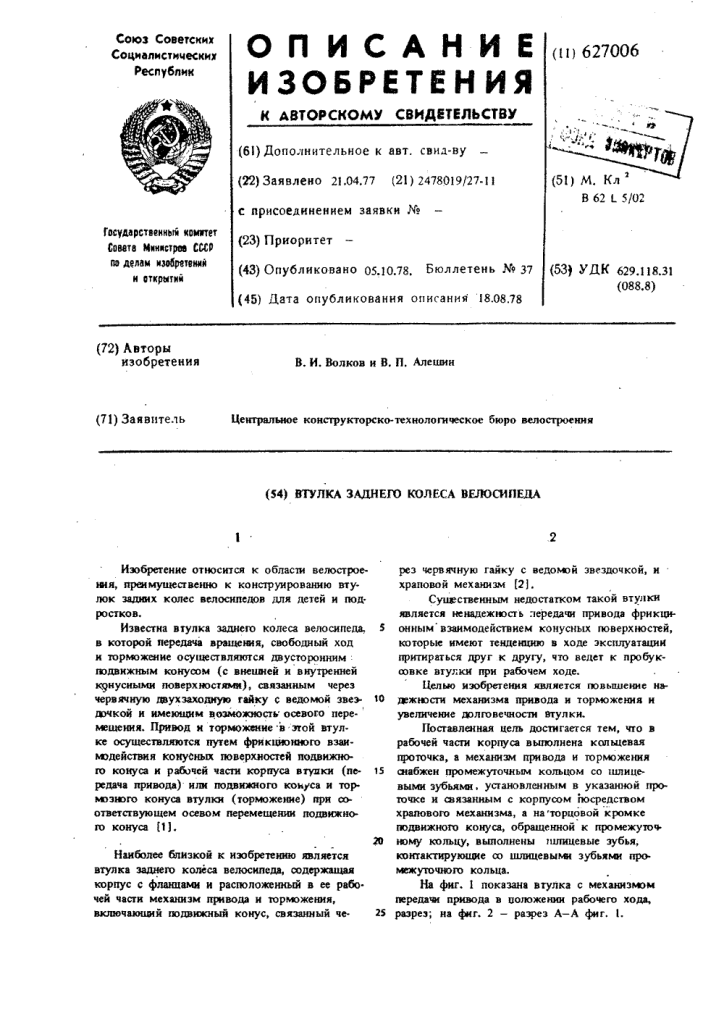

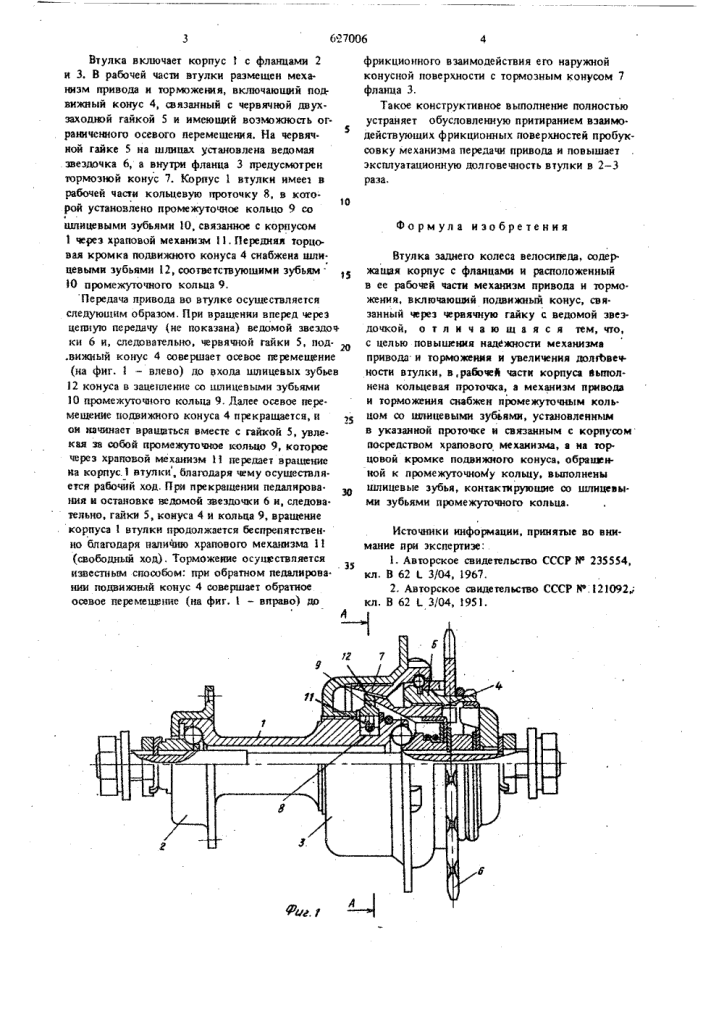

Авторское свидетельство ЦКТБ на упрощённую заднюю втулку для дорожников. 1976 г.
Библиотека Библиотека Библиотека

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

6

Ответ от Носорев Тарас

  • Носорев Тарас
  • Носорев Тарас
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 04-02-2020
  • Сообщений: 1 126

Re: Библиотека

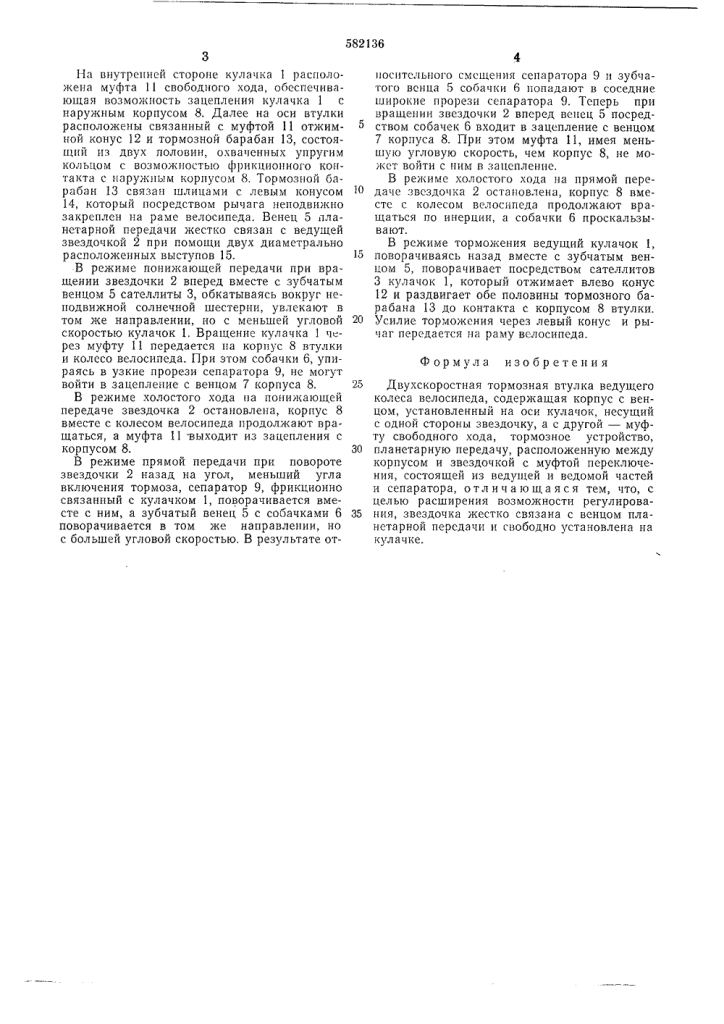

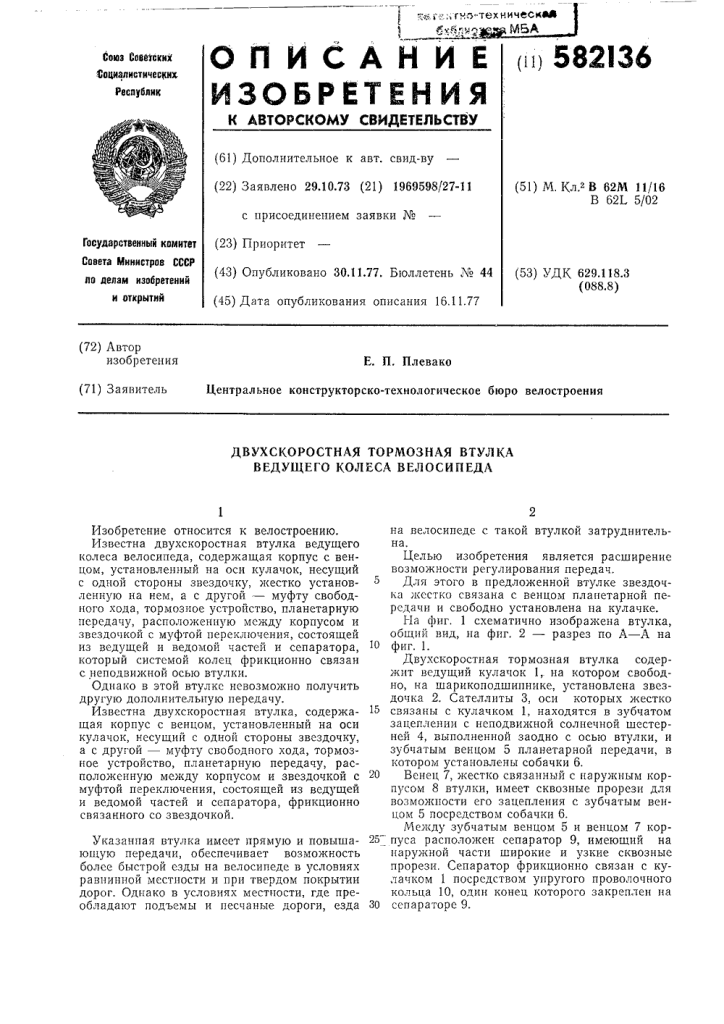

Год 1973. Авторское свидетельство ЦКТБ на двухскоростную втулку для дорожников с прямой и понижающей передачами.

В 1969 году предшествующая разработка имела прямую и повышающую передачи, а в последующей трёхскоростной разработке (1975г) совместили прямую передачу с понижающей и повышающей.
БиблиотекаБиблиотека Библиотека

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

3

Ответ от Андрей01

  • Андрей01
  • Андрей01
  • Опытный
  • Неактивен
  • Откуда: Хабаровск
  • На форуме с 04-04-2022
  • Сообщений: 581

Re: Библиотека

Ух, как интересно! Пообсуждать бы когда нибудь.. ...

Ответ от SD

  • SD
  • SD
  • Опытный
  • Неактивен
  • Откуда: Симбирск
  • На форуме с 23-11-2024
  • Сообщений: 586

Re: Библиотека

Раздобыть бы...  img/aw

Ответ от Андрей01

  • Андрей01
  • Андрей01
  • Опытный
  • Неактивен
  • Откуда: Хабаровск
  • На форуме с 04-04-2022
  • Сообщений: 581

Re: Библиотека

SD, вряд ли этих втулок было больше, чем несколько опытных образцов или вообще макетов......

Ответ от SD

  • SD
  • SD
  • Опытный
  • Неактивен
  • Откуда: Симбирск
  • На форуме с 23-11-2024
  • Сообщений: 586

Re: Библиотека

Андрей01,

Да, я понимаю  img/bs

Ответ от Носорев Тарас

  • Носорев Тарас
  • Носорев Тарас
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 04-02-2020
  • Сообщений: 1 126

Re: Библиотека

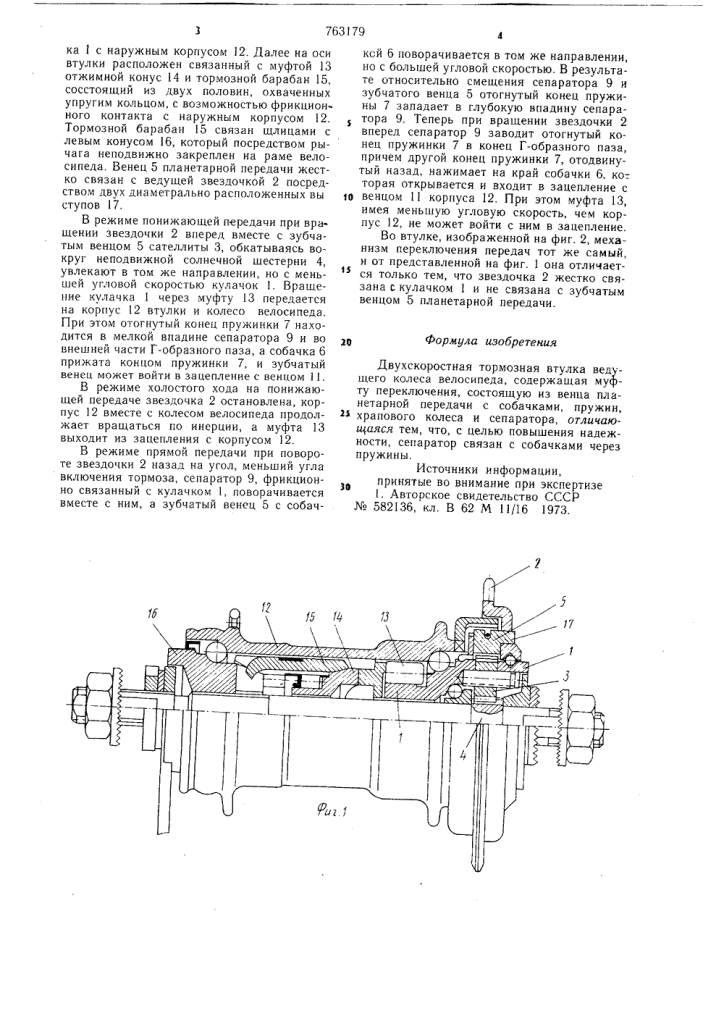

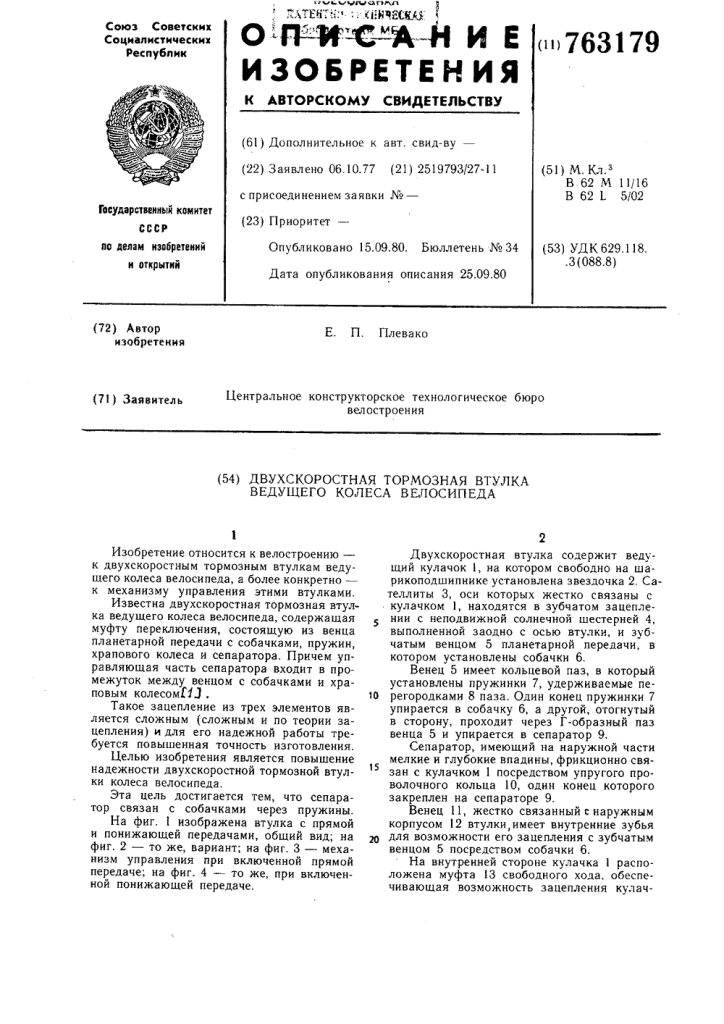

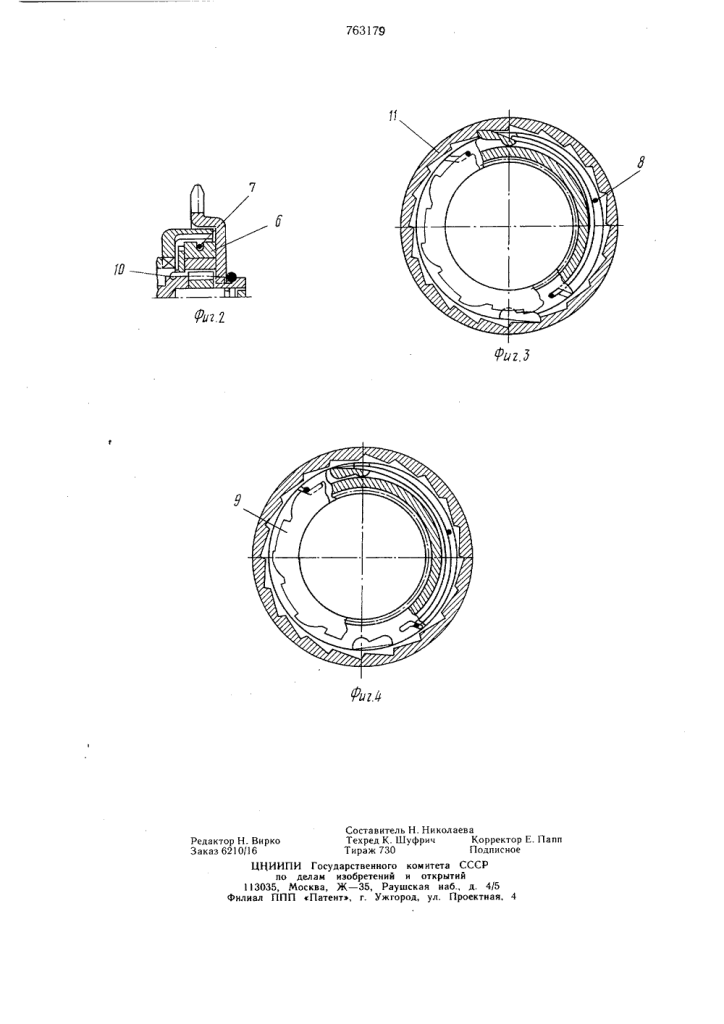

Год 1977. Заявка ЦКТБ на двухскоростную тормозную втулку с МОДЕРНИЗИРОВАННЫМ механизмом переключения.

Библиотека Библиотека Библиотека

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

3

Ответ от Носорев Тарас

  • Носорев Тарас
  • Носорев Тарас
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 04-02-2020
  • Сообщений: 1 126

Re: Библиотека

Ещё в копилку по тормозным втулкам:

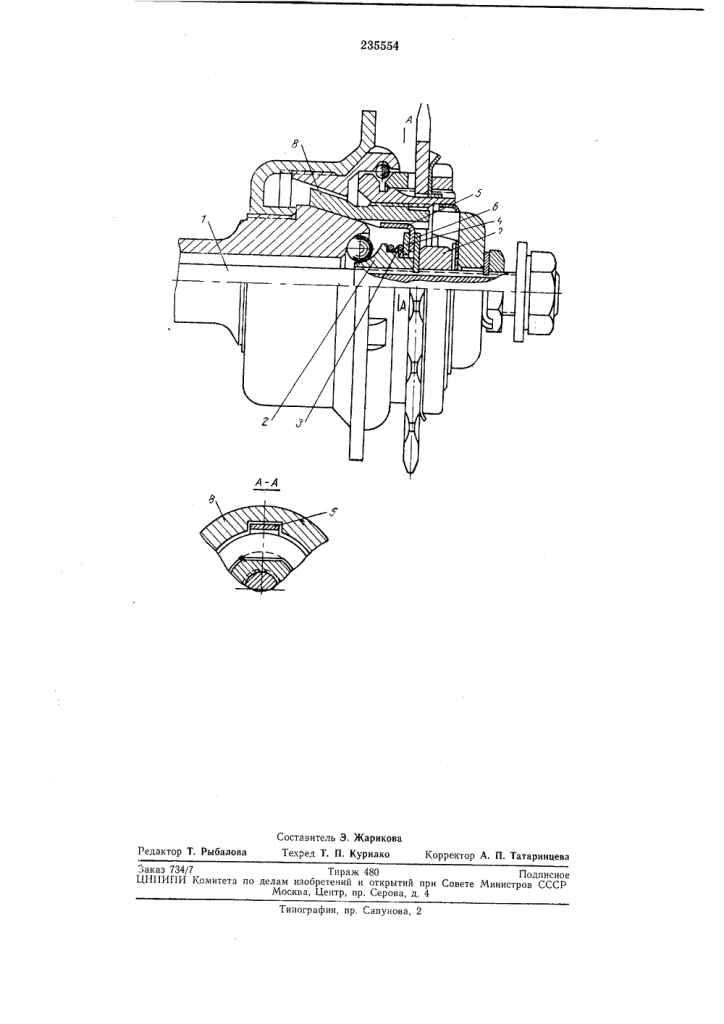

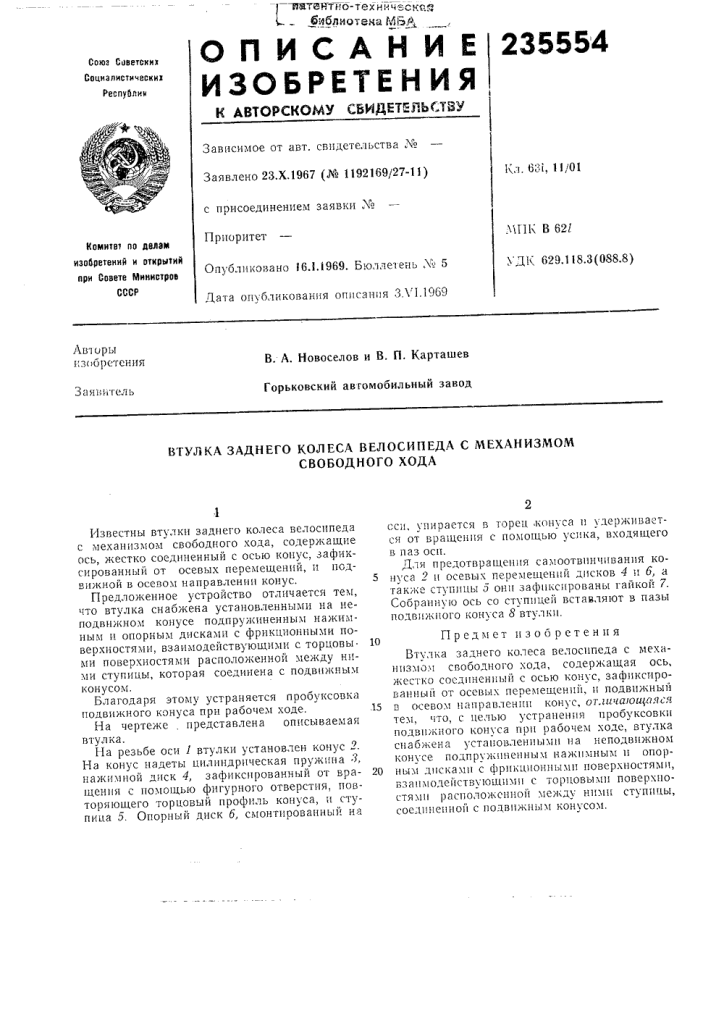

1967г. Авторское свидетельство завода ГАЗ.
Библиотека Библиотека

И модернизация втулки:

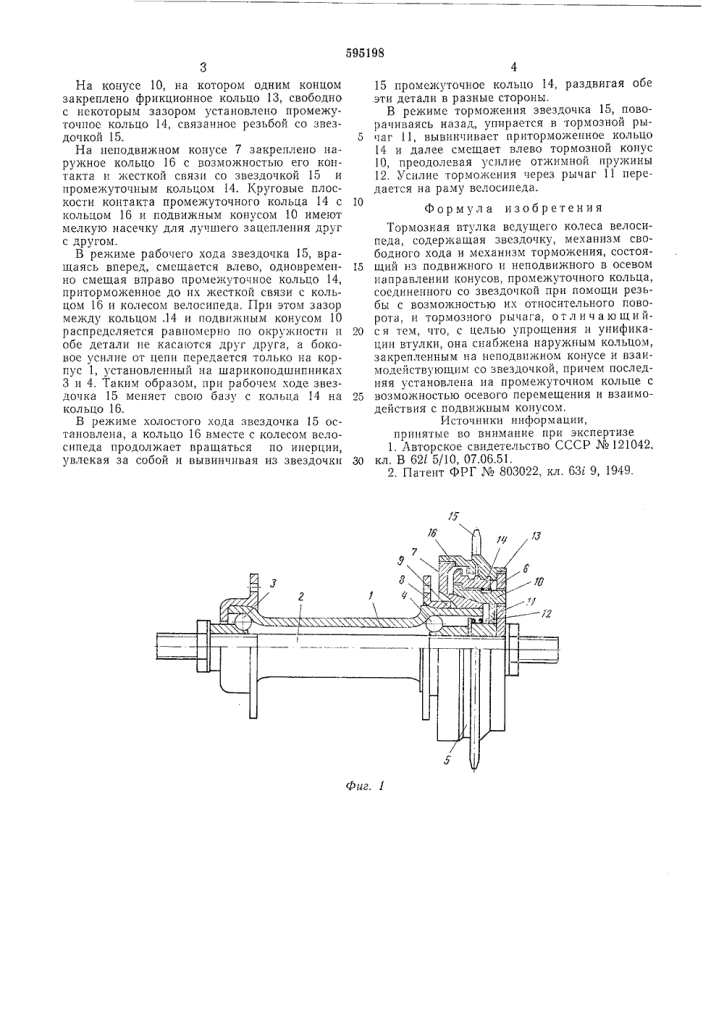

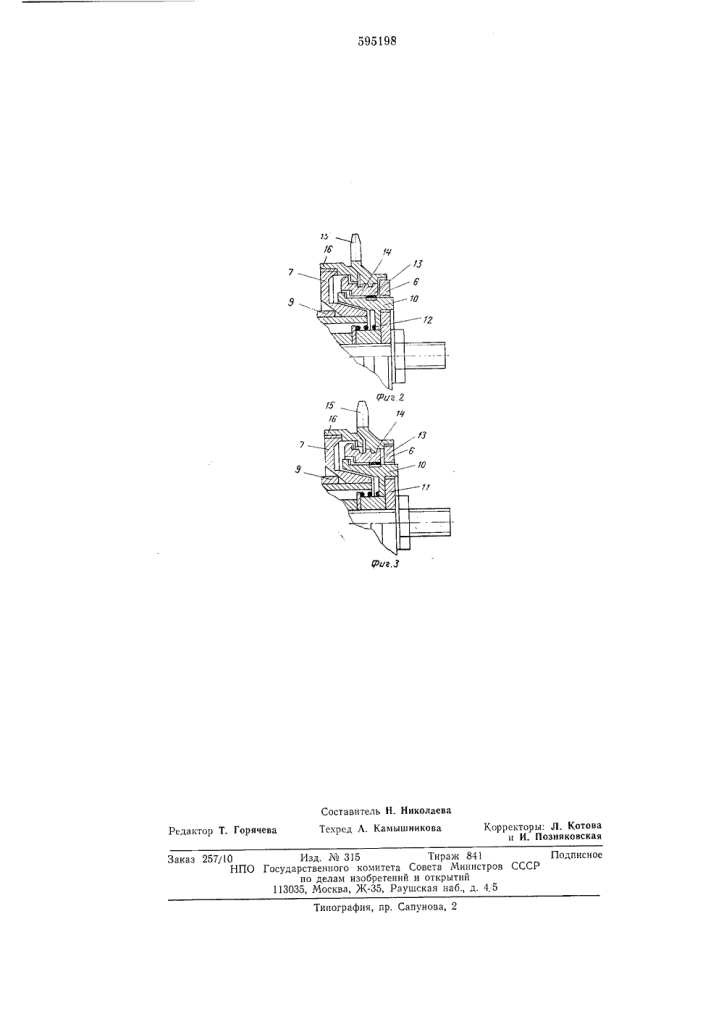

1977г. Авторское свидетельство ЦКТБ.
Библиотека Библиотека Библиотека

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

2
