dyomaland, приветствую! Знаком с такой вилкой за "880 рэ". Очень рекомендую выкинуть и забыть, куда полетело. Их действительно делают из Очень мягкого железа и на моем Урале примерно за месяц неспешного катания такие вилки гарантированно загибались штоком до подклинивания руля.
Брак будет выглядеть как деталь два или три. Но все равно если обточить это место, то оно должно получится как у детали 1 просто кромка тогда не будет ровной относительно штока
Добавлено: 21-06-2023 12:34:31
kisa, получится вот так
Видно что корона впаяна не перпендикулярно, но посадочное проточено ровно и перпендикулярно со штоком
Добавлено: 21-06-2023 12:36:22
И с одинаковой толщиной стенки относительно штока
или три
эскиз инструмента для СПЕЦИАЛЬНОГО исполнения такой обточки посадочного пояска
Принимается также гипотеза о халтуре. Сколько рабочий выпил, как стоял резец, как заправлялась вилка в станок...
А деталь 3 КАК получили Ваши земляки — пьяные советские халтурщике с ХВЗ?
Что они не так сделали, пытаясь по пьяни во имя плана к годовщине получить деталь 1 ?
А как умудрялись сделать по другому мои земляки- это загадка и для меня
получится вот так
Как исполнить такое — вполне понятно:
Допустим, заготовка криво сварена-спаяна из двух. Брак будет выглядеть, как деталь 2.
Криво проточить относительно штока
загадка
Т. е. они таки что-то такое сделали обязательно, железно. Не могли не напартачить. . Ну такие они — пьяницы криворукие во славу плана к юбилею.
Как — хрен знает, но обязательно сделали именно они.
Я сразу обозначил, как называются те, кто уверенно такое вещает. Деликатно присвоив не докторскую, а кандидатскую степень.
Добавлено: 21-06-2023 11:40:27
Криво проточить
Как
эскиз инструмента для СПЕЦИАЛЬНОГО исполнения
КАК
Как
kisa, я Вам показал как выглядит корона вилки без проточки. Вам показал как выглядит правильная и ровная проточка относительно штока на криво припаяных короне и штоке. И я не думаю, что проточка на заводе делалась каким либо специальным инструментом. А делалась на банальном токарном станке, потому что на штоках встречаются следы от зажима в патроне .
я Вам показал
https://krokovod.org/forum/viewtopic.php?pid=3863#p3863
Откуда растёт посадочное место под нижний конус рулевой:
делалась на банальном токарном станке, потому что на штоках встречаются следы от зажима в патроне .
Естественно. Иии? https://krokovod.org/forum/viewtopic.ph … 77#p248377
КАК МОЖНО КРИВО ПРОТОЧИТЬ ПОСАДОЧНОЕ МЕСТО НА ТОКАРНОМ СТАНКЕ? Если хватает тела короны, как бы криво она не была припаяна.
И я знаю частью какой детали является эта юбка : )
А по поводу работников, то лично знаком с одним. Так он говорил: нам на них ( великах) не ездить : )

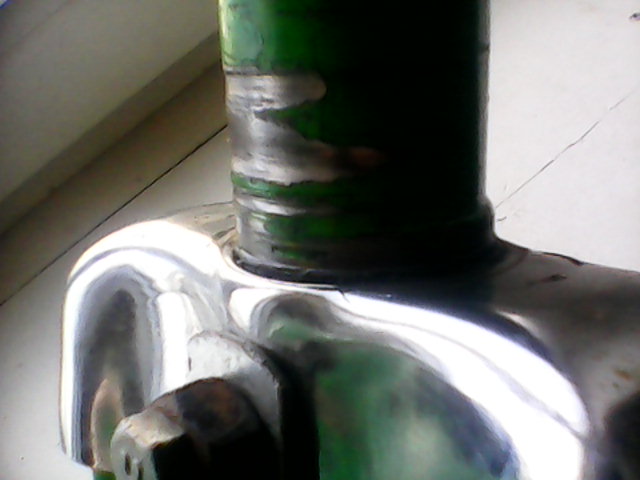

Первый раз разбираю рулевую колонку. У меня отсутствует посадочное место под нижний конус? (велосипед "Сура-2").
Нижний конус просто одевается на шток. И, конечно, болтается.
Уплотните полоской металла, делов то?!

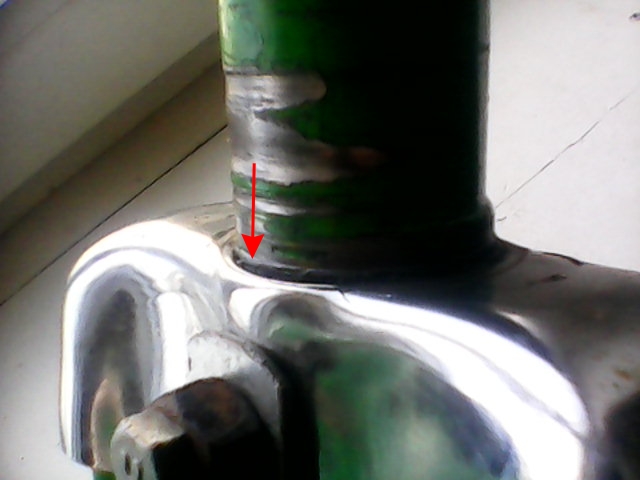

Вот оно
