Это всё довольно критичные точки. Умнее для ремня распилить стойку под мостиком.

Когда доделаю, будут фото узлов, и заводских горизонтальных дропов в том числе.

Евгений76, Фикс-фикс тоже интересно, но флип-флоп втулка проще тем, что стандартная, и не редкая. Вдобавок, я-то увеличил число зубьев на одной из сторон на 2, но можно и больше, на 4 так точно, поскольку увеличение числа зубьев на 2 лишь чуть, миллиметров на 5 примерно, сдвигает заднюю ось в горизонтальных дропах.

DVDshnik, kisa, чего ж 5мм то?

Цепь у нас с шагом 1/2 дюйма = 1.27см
Цепь у нас сложена вдвое
Считаем, что мы выкидываем звенья попарно (халф линк не в счёт)
Разница длины цепи между N и N+1 зуба = 1.27см
Но она согнута вдвое (в кольцо), т.е. межосевое расстояние измениться на = 0.64см

Теперь дропаут у нас, например с эффективной длиной 3см (как на СШ)
И рассмотрим удачный вариант, когда у нас длина цепи подобрана так, что на меньшей звёздочке колесо утоплено в самый конец дропов (дальний от каретки):

3см / 0,64см +—= 4,7шт

=>

При дропах 3см можно выкинуть в самом удачном случае 4 зуба (разница между звёздами) и переворачивать колесо без изменения длины цепи
(пренебрегая изменением угла между ветками цепи, погрешностью на разницу диаметра окружностей и т д, грубый расчёт)

Правильно понял?

Свежие шпионские фото на домашний тапок.

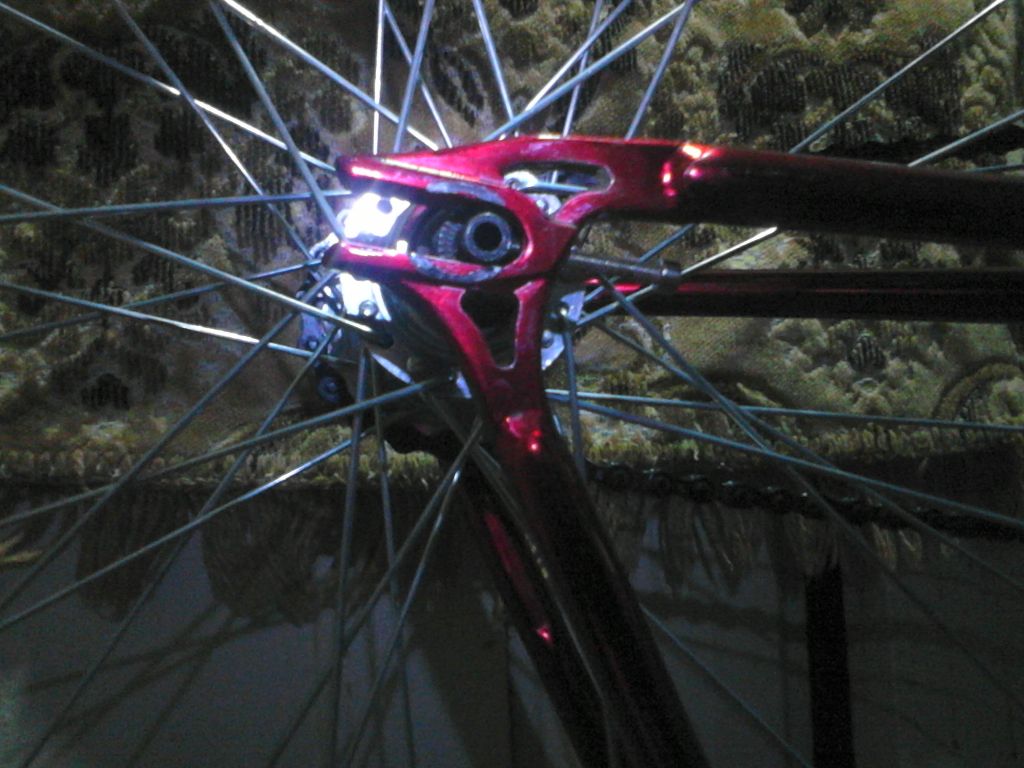

На первом — дроп с комплектным колесом (зажим для наглядности отсутствует) и фривилом на 18 зубьев.

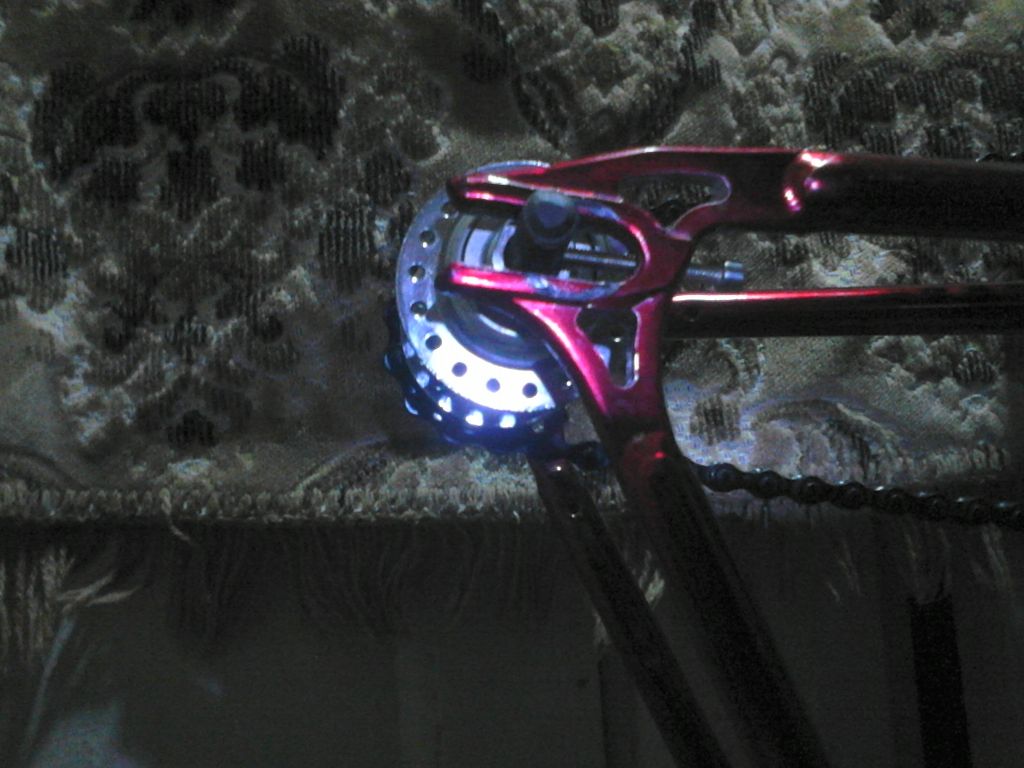

На втором фото дроп с голой втулкой и фривилом на 14 зубьев.

В обоих случаях цепь натянута примерно одинаково. Краска на дропе содрана гайкой при использовании стокового колеса с флип-флоп втулкой и фривилом на 16 зубьев.
Эффективная длина данного дропа примерно 27мм. Болты натяжителя диаметром 3мм (примерно). Толщина дропа в месте отверстия для натяжителя примерно 7мм.
Зы: сегодня попробую сфотографировать поразборчивее на свежем воздухе.

Сегодня сфоткать постараюсь. Это вел из первого поста моей темы.

Фикло фикс хэд (привычными буквами). Колёса заменены на концептуально верные, хоть и двухкамерные, но низкие, руль поднял, вынос укоротил по самое не могу (покупной, конечно), будут тормоза на обоих колёсах, а в стоке был только задний.
Зы: раскраска была жуткая — тёмно-бордовый и чёрный цвета. Сейчас разбавляю серебристым алюминиевым цветом.

Да, дропы какие-то действительно интересные, по крайней мере внешне красивые.
