Re: Чертёжный кабинет
Кирилл, "у ХВЗ нет ни одного "своего" стандарта,"
вроде как резьба вилки отличается от стандартного дюйма — она чуть больше (позволяет нарезать на себя "обычный" дюйм.
Пользователь находится в режиме "только для чтения".
- Стартонщик
- В режиме чтения
- Неактивен
- Кирилл
- Старожил
- Неактивен
Re: Чертёжный кабинет
Стартонщик, австрийский
https://krokovod.org/forum/viewtopic.php?id=99
- Євгеній76
- Moderator
- Неактивен
Re: Чертёжный кабинет
Ще багато у французів перейняли.
Я рухаюсь, значить я існую!
- kisa
- Старожил
- Неактивен
Re: Чертёжный кабинет
Резьба советских вилок и прочих деталей спроектирована по ГОСТ/ISO, и естественно, не имеет никакого отношения к дурацким дюймам из Китая и из позапрошлого века
В случае копирования деталей, применяли ближайшую метрическую. Иногда сами переводили, а иногда копировали метрические иностранные образцы.
Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
- NOT
- Старожил
- Неактивен
Re: Чертёжный кабинет

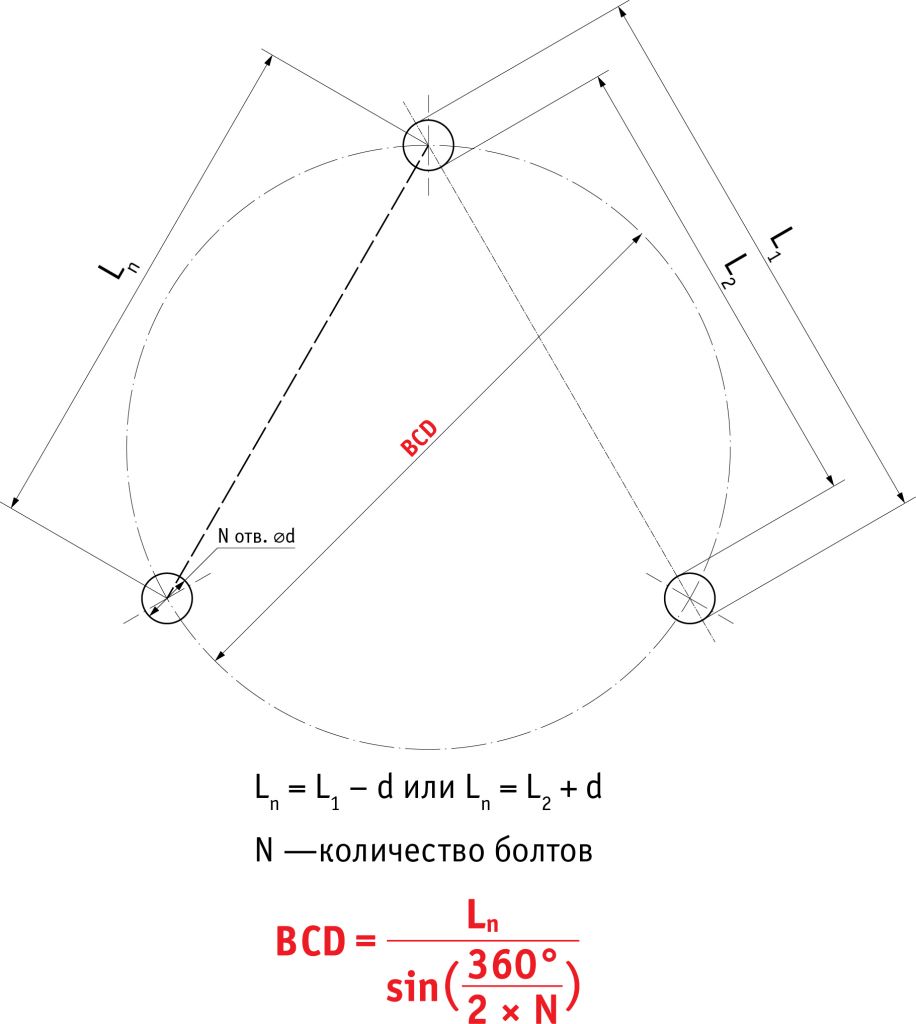

Кстати, кто-то спрашивал насчёт того, как измерить BCD в общем случае (в случае N болтов).
Всё очень просто.
В формате PDF 120.6 Кб (125)
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
- kisa
- Старожил
- Неактивен
Re: Чертёжный кабинет
А что намеряли с тем, что несколько дней назад затеяли?
Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
- NOT
- Старожил
- Неактивен
Re: Чертёжный кабинет
kisa пишет:
А что намеряли с тем, что несколько дней назад затеяли?
Мне ещё не прислали обещанные фоточки.
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
- kisa
- Старожил
- Неактивен
Re: Чертёжный кабинет
Хоть бы не забыть, отложил оригиналные минские дропы ещё.
Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
- NOT
- Старожил
- Неактивен
Re: Чертёжный кабинет
kisa пишет:
Хоть бы не забыть, отложил оригинальные минские дропы ещё…
Не забудем!
Ну и у меня на работе опять припадок безумия. В смысле, работы. Но это временно, день-два, не больше.
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
- CustoмBicyclь
- Старожил
- Неактивен
Re: Чертёжный кабинет
NOT пишет:
кто-то спрашивал
велике дякую
- NOT
- Старожил
- Неактивен
Re: Чертёжный кабинет
CustoмBicyclь пишет:
Велике дякую…
Ой, не за что, коллега!
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
- kisa
- Старожил
- Неактивен
Re: Чертёжный кабинет

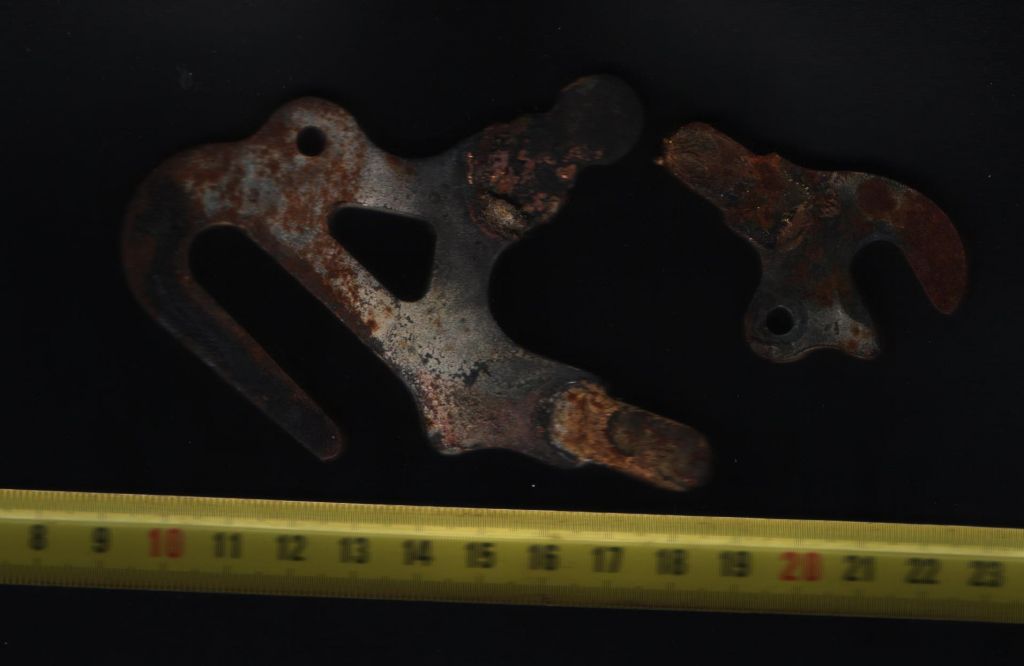

Для ассортимента:
Складной Минск середина 80-х (на переходе Минск-Аист)
Так пойдёт? Лучше рулетка в сканер не впихуется
а линейки тёмные — не видно.
Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
- LjAlex
- Старожил
- Неактивен
Re: Чертёжный кабинет
Я там раньше обещал чертежи дропов, но не мог вспомнить куда я их положил. 5 дней искал. Сегодня нашел
. Будут завтра чертежи.
Зато в гараже теперь идеальный порядок!!!
- Фруктовый гусЬ
- Опытный
- Неактивен
Re: Чертёжный кабинет

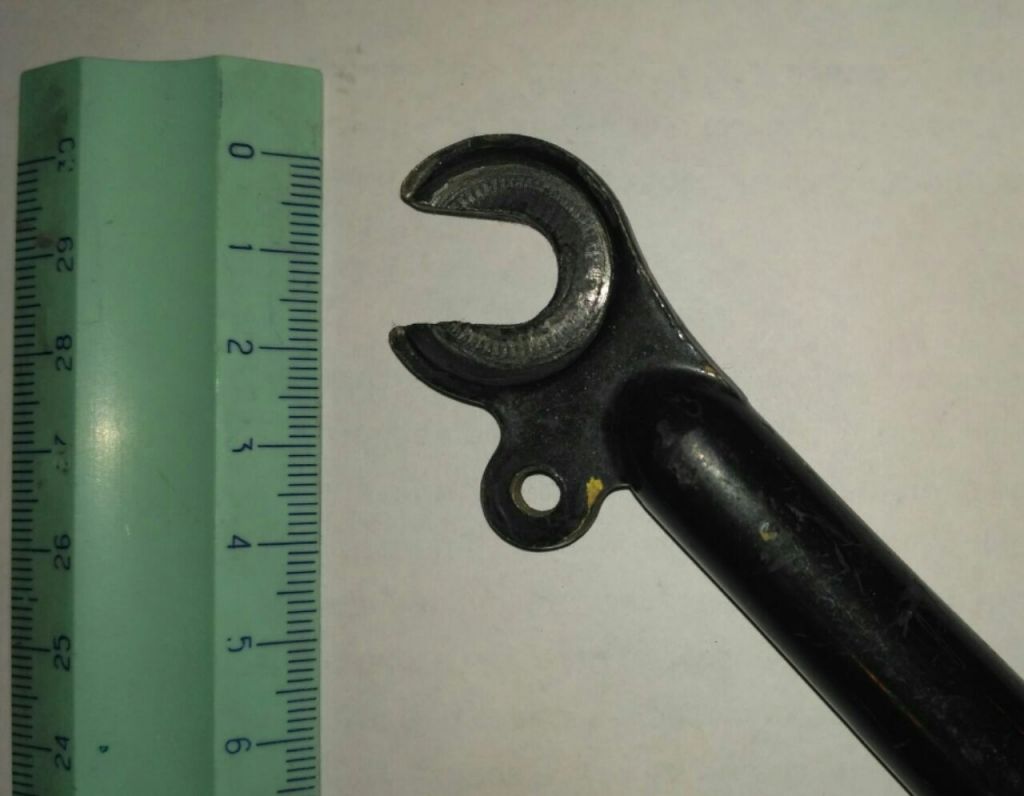

Если поможет как-то ускорить процесс
Вилка с турингового фреймсета родом из 90-х.
#285 12-04-2018 08:08:39 (12-04-2018 08:20:58 отредактировано NOT)
- NOT
- Старожил
- Неактивен
Re: Чертёжный кабинет
kisa пишет:
Так пойдёт? Лучше рулетка в сканер не впихуется…

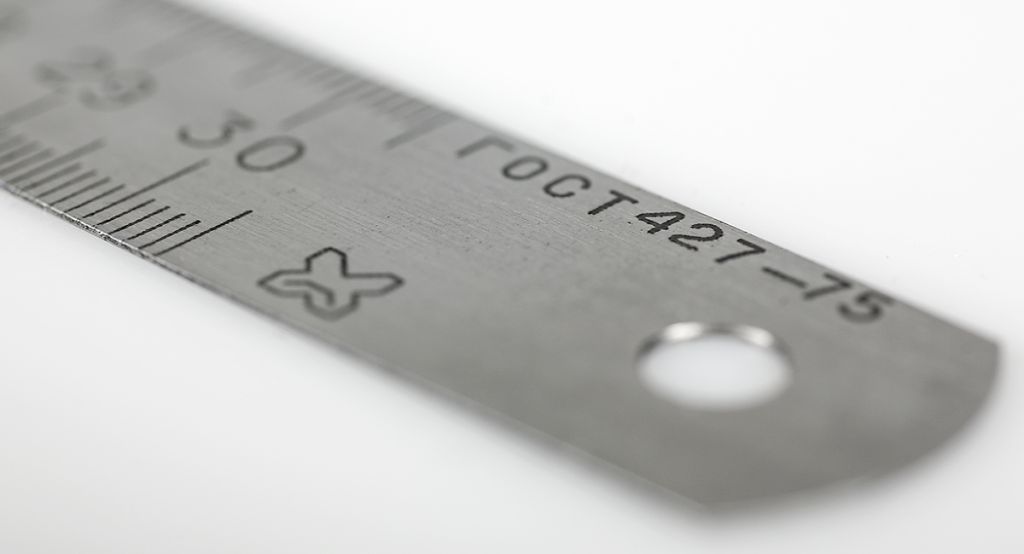

Очень жаль, что линейка не в фокусе (тут лучше не её использовать, а обычную стальную линейку, она плоская, в отличие от.
Ну, Вы же понимаете, что мне рулетка не для красоты нужна, а для масштабирования.
Вы можете сказать, какова ширина прорези в миллиметрах? Мне этого будет достаточно.
P.S. По моим прикидкам получается то ли 12, то ли 13 миллиметров.
