Re: Чертёжный кабинет

mk011img/thank добавил.

Re: Чертёжный кабинет

В архиве, чертежи шаблонов для пайки креплений тормозных калиперов типа IS.
Чертёжный кабинет
7_shablon_zadnii_uglerodistaya_stal_4_mm_1_sht.zip  18.8 Кб  (97)
8_shablon_perednii_uglerodistaya_stal_4_mm_1_sht.zip  18.9 Кб  (87)
Пока шаблоны были проверены по уже имеющимся креплениям.
Не забываем, что передние крепление тормоза смещено наружу относительно внутренней плоскости дропа на 4 мм. То есть между шаблоном и креплением должны быть проставки толщиной 4 мм.

Re: Чертёжный кабинет

Или крепление должно быть прикручено к наружной стороне дропа.

Здесь могла быть Ваша реклама.

Re: Чертёжный кабинет

Eclipse, только если дроп 4 мм толщиной.

Re: Чертёжный кабинет

Шайба? img/ab

Здесь могла быть Ваша реклама.

Re: Чертёжный кабинет

Задний шаблон.

(25-10-2019 07:56:49 отредактировано filonenko.mikhail)

Re: Чертёжный кабинет

UPD
В большой степени баловство. Нет инструмента получить чертеж получить из солид модели.


Возможно попаду не в тему.

Задался вопросом начертить простую велосипедную раму. Активное гугление привело к программе openscad. И я нашёл её простой в обращении.

OpenScad — для параметрического (не визуального) создания твердотельных трёхмерных объектов.
...
Предлагает два основных метода моделирования:
  — конструктивная блочная геометрия
  — экструзия (выдавливание) двухмерных контуров

Процесс работы — это написание сценария. Сценарий состоит из:
— объявления и вычисления параметров
— создания объектов
— комбинирования объектов
   — объединением
   — вычетом
   — пересечением
— размещением объектов в пространстве
   — перемещение
   — поворот

Например сценарий: сделать кареточный узел bsa 68

difference(){
    // основной цилиндр с диаметром 36мм с шириной 68мм
    cylinder(d=36, h=68);
    // сверлим сверлом 34мм:)
    translate([0, 0, -1]) {
        cylinder(d=34, h=70);
    }
}

И построитель отображает такое

Чертёжный кабинет

Программа позволяет некоторые параметры вынести в виде кнопок в редакторе, чтобы интерактивно менять их и видеть результат.

Я написал небольшую модель (именно модель, не чертеж) для велосипеда. Но сварщик я не настоящий поэтому пришел за мнениями.
Начальную геометрию брал примерно отсюда https://krokovod.org/forum/viewtopic.ph … 8#p121998.

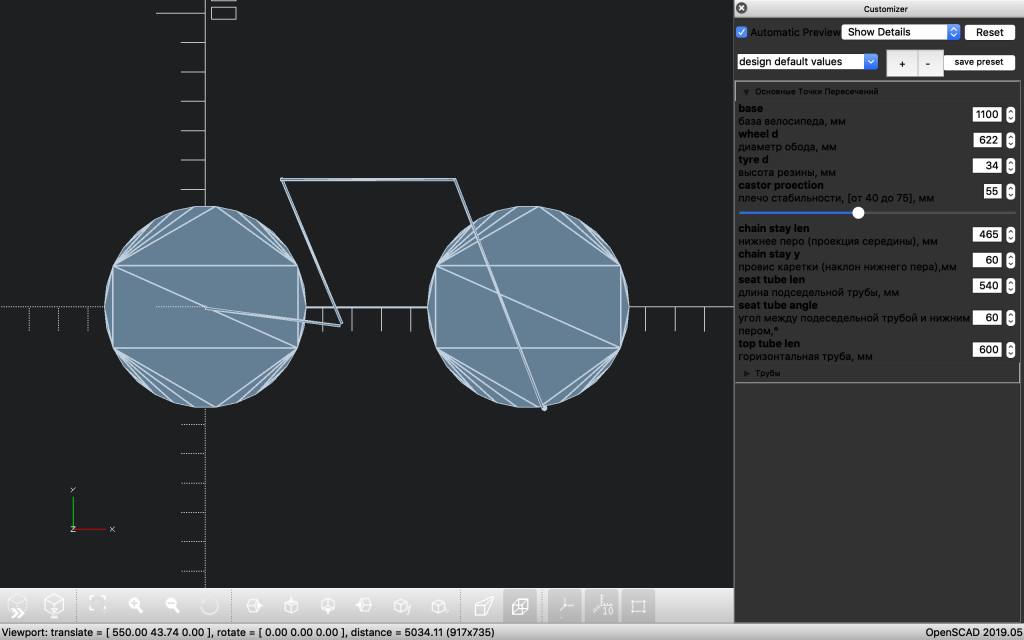

Получилось такое:

Чертёжный кабинет

И вот например если "выкрутить базу в лимузин с плечом и верхней трубой"

Чертёжный кабинет

На данный момент модель представляет собой удобный способ интуитивно понять/представить на что влияет тот или иной параметр велосипеда.

Как пользоваться?

— скачать программу
— активировать режим параметризации
— вставить сценарий https://github.com/filonenko-mikhail/bi … /bike.scad

И крутить понравившиеся ручки.

Интересно ваше мнение. Спасибо.

Re: Чертёжный кабинет

img/bk Как по мне, в разы быстрее в голове сочинить и на бумажке нарисовать. Можно с линейкой в масштабе. А когда хочется красивых рисунков и XXI века (более серьёзных задач оно не решает img/ap ) — есть Компасс. Создание сценариев в этой цепочке — пятая нога.
Но то по мне, не обращайте внимания img/ag

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Чертёжный кабинет

Устройство  выноса и оригинальные чертежи , втулок и конусов для Тахиона

Spoiler

Чертёжный кабинет

Чертёжный кабинет

Чертёжный кабинет

Чертёжный кабинет
Чертёжный кабинет


Re: Чертёжный кабинет

Нашел чертёж ремонтного клина для шатунов. А обычный есть? или — какие размеры, кроме общего диаметра, нужно изменить в этом чертеже? Смещение оси резьбы будет другое, как я понимаю?

Чертёжный кабинет

Горец: "Украина" 111-441 (короткая) 1990 г. с планетаркой Nexus-3
Ветерок: "Старт-шоссе" 1986 г.
В-37: "Спутник" В-37 1967 г. сингл (торпедо)

Re: Чертёжный кабинет

murabel, это не ремонтный клин , а стандартный . Ремонтный имеет диаметр 9,8 мм и резьбу М8 .

Re: Чертёжный кабинет

Был чертеж не ремонтного Алина с резьбой М8.

Здесь могла быть Ваша реклама.

Re: Чертёжный кабинет

img/ag Обычный также давно здесь валяется https://krokovod.org/forum/viewtopic.php?pid=4390#p4390
М8 приветствую img/bs

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Чертёжный кабинет

В чертежном кабинете давно на первой странице " Детали велосипеда " под спойлером https://krokovod.org/forum/viewtopic.ph … 593#p34593 img/ab

Re: Чертёжный кабинет

Всем спасибо, я почему-то решил, что диаметром 9.5 — это ремонтный.
