Увъ. KARNAVAL, завсегда пазаласта!
Я стараюсь точно работать, и раз было 115,9 мм, то, видимо, были к тому какие-то предпосылки.
Конечно, кто знает геометрию-планиметрию, и сами способны найти самый для себя удобный способ обмера.
Коллега jordan777, у меня (в определённых перделах, конечно) всё настолько налажено, что вот, пожалуйста.
Вот в векторах. Если что, в местах производства лишние тексты легко убираются.

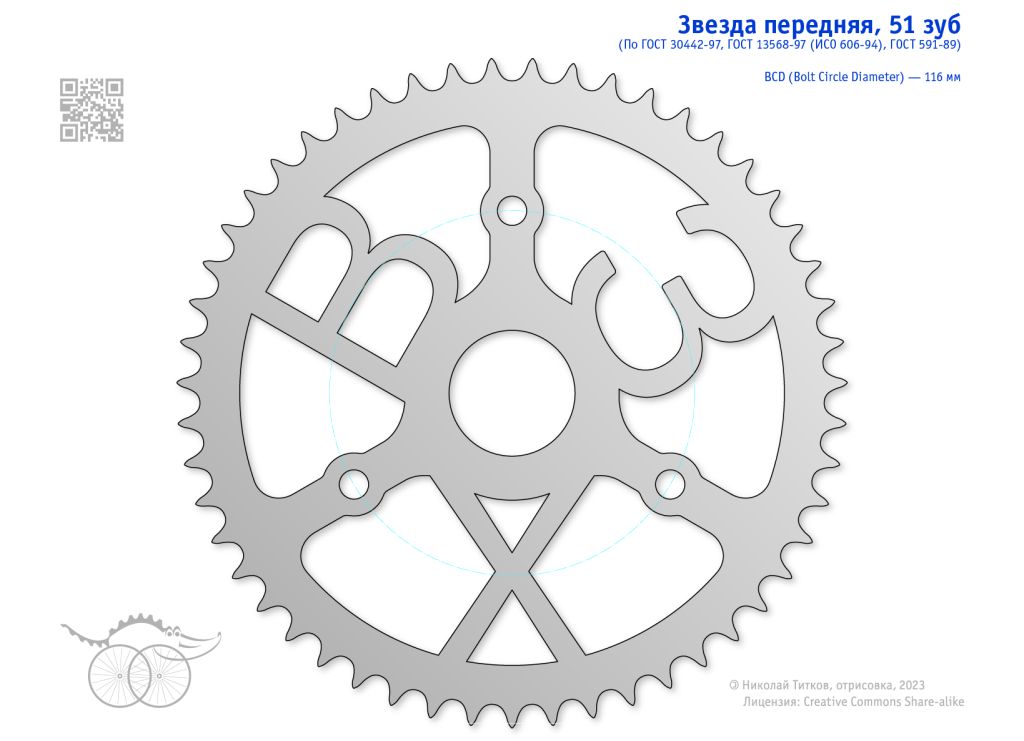

Звезда ХВЗ 51 зуб 202.2 Кб (32)
Звезда ХВЗ 52 зуба 193.2 Кб (32)
Ну или так:
Звезда ХВЗ 51 зуб (zip, DWG и DXF) 73.9 Кб (24)
Звезда ХВЗ 52 зуба (zip, DWG и DXF) 80.4 Кб (26)
P.S. Ух ты, я тут уже шесть лет, оказываецца!
115,9 по диаметру — получается 5 соток на круг относительно 116. Вы уверены что бонки сделаны с допуском 2 сотки? На токарке со следами резца? Я нет. А звезды?
Я проведу измерения того что есть, потом выложу результаты. Возможно это лишнее, но все же.
Погрешность измерений — 2 микрона.
Возможно перфекционисты поставят свечку в храме "за здравие"
Если не затруднит, в дополнение к вашим файлам, пожалуйста выкладывайте доп. файлы в формате dxf.
В свою очередь, я смогу выкладывать программу обработки для стоек Heidenhain и Siemems. Фрезеровка.
Можно и pdf, но при начертании возможны ошибки координат.
PS: "ноль" чертежа лучше делать по центру. "Х" = 0, "У" = 0.
"Z" — мои проблемы
Вас не затруднит все это продублировать, или это по запросу?
У нас например, помимо фрезеровки и токарки, все "лазеры" читают "dxf". Потом, как говорится — "дело техники"
Добавлено: 24-06-2023 10:29:04
dimakarczewski, дык целый завод современный.,
Понимаете, увъ. KARNAVAL, тут дело не в ошибках.
Я обычно делаю всё точно. Раз было 115,9 мм, а не 116,0, значит, я скорее всего взял инфу из каких-нибудь полуофициальных чертежей или из книжки. Я сейчас просто этого не помню! Т.е. это явно была не «очепятка».
Ага, хорошо, DXF тоже могу. Ну а нули у меня обычно как раз в центре, но я иногда Artboard двигаю (я в Adobe Illustrator работаю).
дык целый завод современны
Работает на одного человека, а нам только облизываться приходится
Добавлено: 24-06-2023 10:50:55
Уважаемый коллега,NOT, , большое Вам спасибо за оперативность и отзывчивость!
jordan777, дык обрашайтесь, я еще ни кому не отказал. Да и денех не беру за это. Мнеж не жалко.
Добавлено: 24-06-2023 10:53:44
NOT, это же "трехлапка" ХВЗ, я правильно понял?
У меня есть почти новая. В понедельник возьму на работу, измерю "межцентровое" и можно будет посчитать BCD.
Но я думаю что относительно ваших измерений 5 соток моей погрешности ни чего не изменит. Отверстия в "трехлапке", в прочем как и везде в гражданской продукции сверлились ( не растачивались ), что дает погрешность минимум в десятку..,
Сверло бренда DORMER например, диаметром 4мм в цанговом патроне 2SK40 и шпинделе с допуском 4 микрона дает погрешность отверстия в 3 сотки. На плюс.. При условии что оно новое. В патроне 2SK63 почти в ноль. Это быстрорез. Если сверло твердосплав, то чистота отверстия выше, а точность почти та же...
Точность диаметра только расточкой или фрезеровкой.
По этому, считаю, что десятка на диаметр ( пять соток на радиус ) не критично. Бонки вон как болтаются в "звезде". А мы тут блох ловим..,
Не за что, увъ. jordan777!
Увъ. KARNAVAL, да, конечно. Крепления брались от трёхлапки ХВЗ.
Откуда, скорее всего, и взялись эти самые 115,9 мм.
Кстати, диаметры отверстий под бонки там 9,3 мм, т.е. под дальнейшее нарезание резьбы.
То есть, предвиделось конкструкторам в будущем резать резьбы в "трехлапке"?
Добавлено: 24-06-2023 11:33:23
Николай, с вами интересно вести диалог. Вы начитанный, воспитанный, образованный, грамотный аппонент, отстаивающий свою точку зрения не на пустом месте. Это редкость сейчас. Благодарю.
по железкам обращайтесь, что смогу — решу.
РS: лазерная резка у нас режет с точностью в 5 соток на сторону, следовательно десятку от размера, в плюс....
Увъ. dimakarczewski, самые обычные, если с лупой разбирацца.
Коллега KARNAVAL, вы меня совсем того…
1. Да я вот и не помню, откуда что бралось. Может, и планировалась там резьба. Кстати, а отчего бы и нет, шатун крепить болтами?!
2. Добавил (см. выше) и DXF.
3. Тут увъ. камрад Riverdale, кстати, обратил внимание, что если с лазеркой особо проблем нет, то при гидрорезке хорошо бы добавлять «в плюс» сколько-то к контуру самих зубьев. Потому, что при этом процессе толщина реза сильно выше.
Вот кто бы сказал, сколько прибавлять?.. Ясно, что десятки, не больше. Ну или оставлять это для самих гидрорезчиков. В конце концов, им точно виднее.
