Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.
Да. У нас используется Компас, ТFlex, Pro E. Они эллипсные звездочки не строят. Возможно, Pro E и способен, но нет этого модуля.
- LjAlex
- Старожил
- Неактивен
Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.
Я так понимаю полный профиль хочется под лазерную резку?
- NOT
- Старожил
- Неактивен
Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.
LjAlex пишет:
Я так понимаю полный профиль хочется под лазерную резку?..
Разумеется.
Или электроэрозионную, или гидравлику. Не суть.
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
- LjAlex
- Старожил
- Неактивен
Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.
Shpuntik пишет:
графическом редакторе придется вести индивидуально для каждого зуба руководствуясь ГОСТ ом 591
Вообщем прикинул я, как говориться: кой-чего к кой-чему.

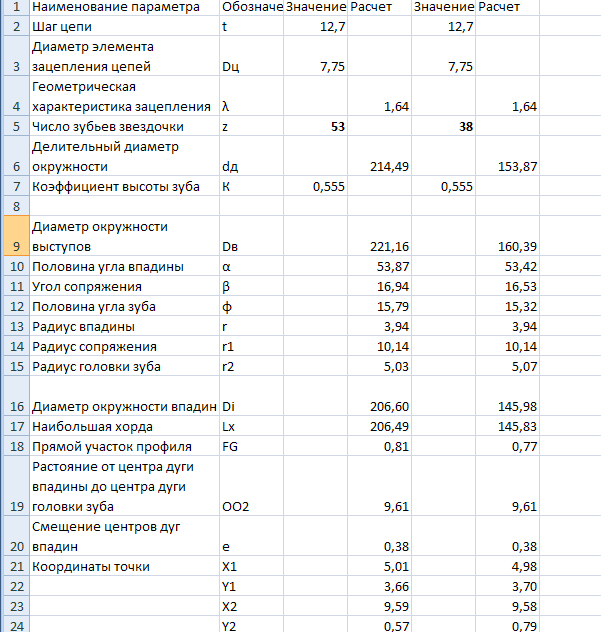

И вот, что имеем

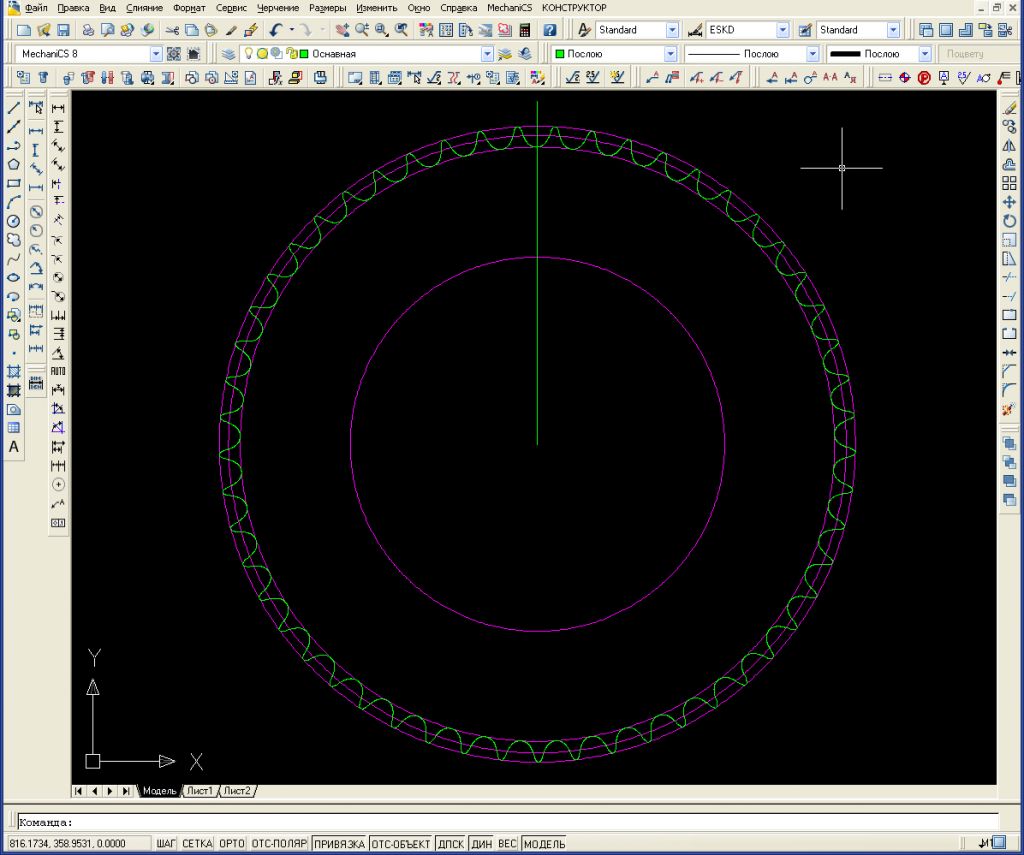

Как видно из расчета, разница в углах, образующих вершину зуба, минимальна. Плюс при попытке построения чертежа по этим размерам, приходится немного их их менять, так как образующие окружности, то не пересекаются, то наоборот пересекаются.
Собственно можно сделать вывод: для эллиптических звезд брать средний профиль. А растянуть его по эллипсу не проблема.
Добавлено: 06-07-2018 16:05:59
И да, проверил расчет у sprocket. ГОСТу соответствует
- NOT
- Старожил
- Неактивен
Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.
LjAlex пишет:
Как видно из расчета, разница в углах, образующих вершину зуба, минимальна. Плюс при попытке построения чертежа по этим размерам, приходится немного их их менять, так как образующие окружности, то не пересекаются, то наоборот пересекаются…
Я по ГОСТ в Excel свою программку сделал. У меня при построениях всё идеально, ничего менять не приходится. Но я «руками» строю. И да: у меня от ваших немного отличаются значения Di и De (Dв по-вашему).
Кстати, кошерные велозвёзды строятся со смещением центров дуг впадин. Значение небольшое, но всё же…
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
- LjAlex
- Старожил
- Неактивен
Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.
NOT пишет:
Но я «руками» строю
NOT, эт как?
NOT пишет:
немного отличаются значения
Эт на сколько?
- NOT
- Старожил
- Неактивен
Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.
LjAlex пишет:
NOT, эт как?
Я в Adobe Illustrator работаю. Можно сказать, «продвинутые циркуль и линейка».
LjAlex пишет:
Эт на сколько?
Тока в понедельник смогу сказать точно. Но там десятые миллиметра.
P.S. Кстати, вот:
Блок звёзд от В-32. Гадом буду, там обычные окружности!
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
- zet17
- Заблокирован
- Неактивен
Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

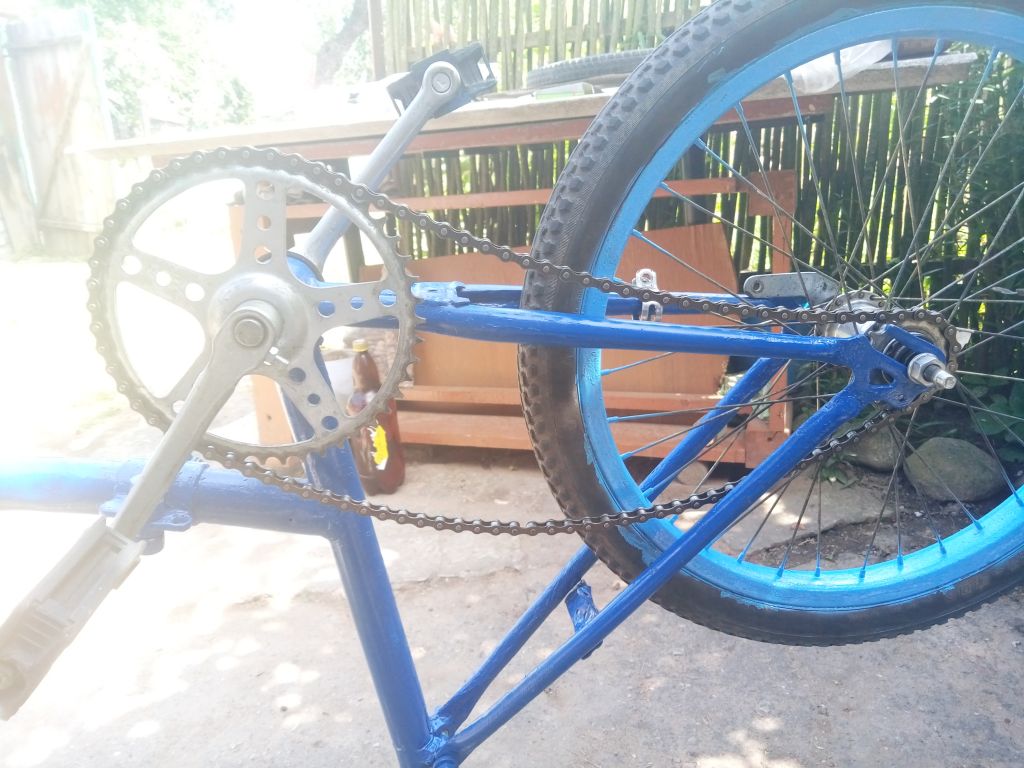

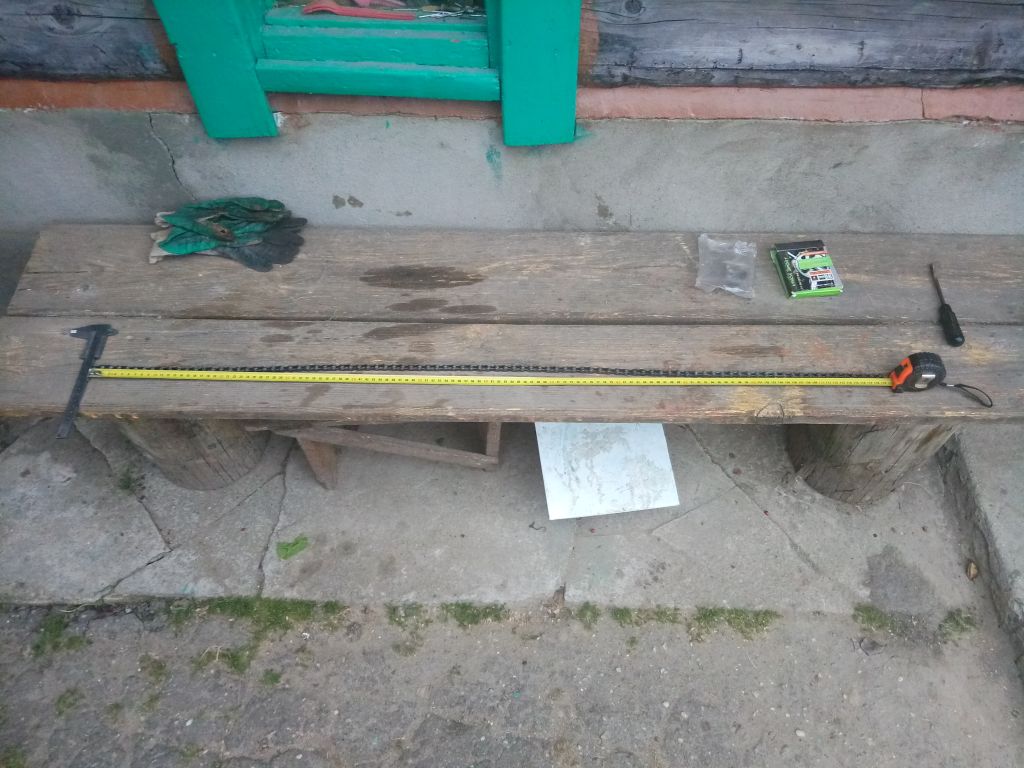

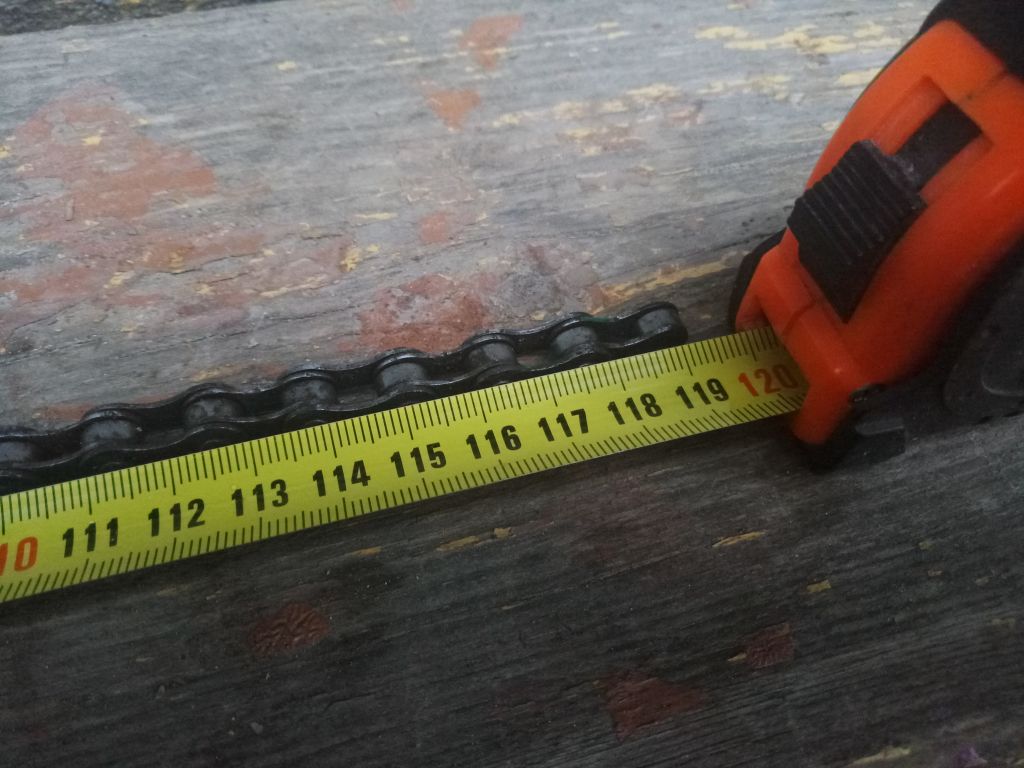

Как выбрать длину новой цепи для велосипеда? Старая 119см ( но если до конца колесо опустить в дропы она короткая)
- DVDshnik
- Старожил
- Неактивен
Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.
zet17, купите длинную цепь, и удалите лишние звенья.
"Ненавижу, когда все шагают в ногу одинаково стриженые, одинаково одетые, с одинаковыми мыслями в одинаково пустых головах" © Кий.
- Євгеній76
- Moderator
- Неактивен
Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.
zet17, вижимку придбати, продають там де і цеп, як правило.
Гетто варіант цвяхом на гайці і молотком.
Я рухаюсь, значить я існую!
- zet17
- Заблокирован
- Неактивен
Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

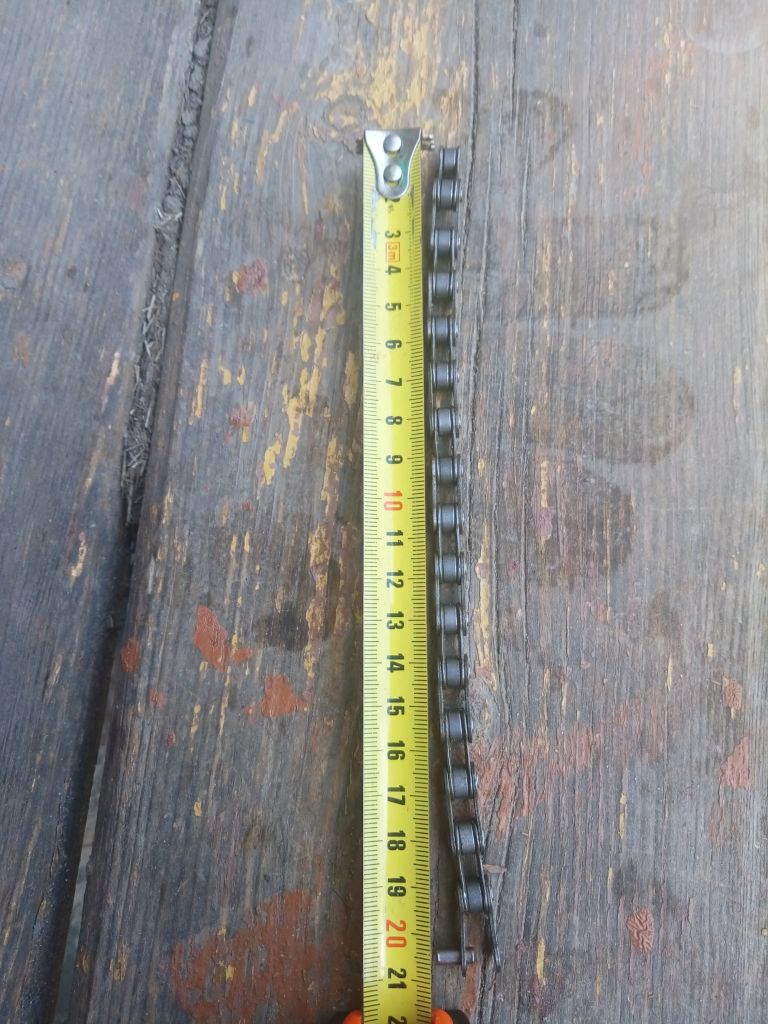

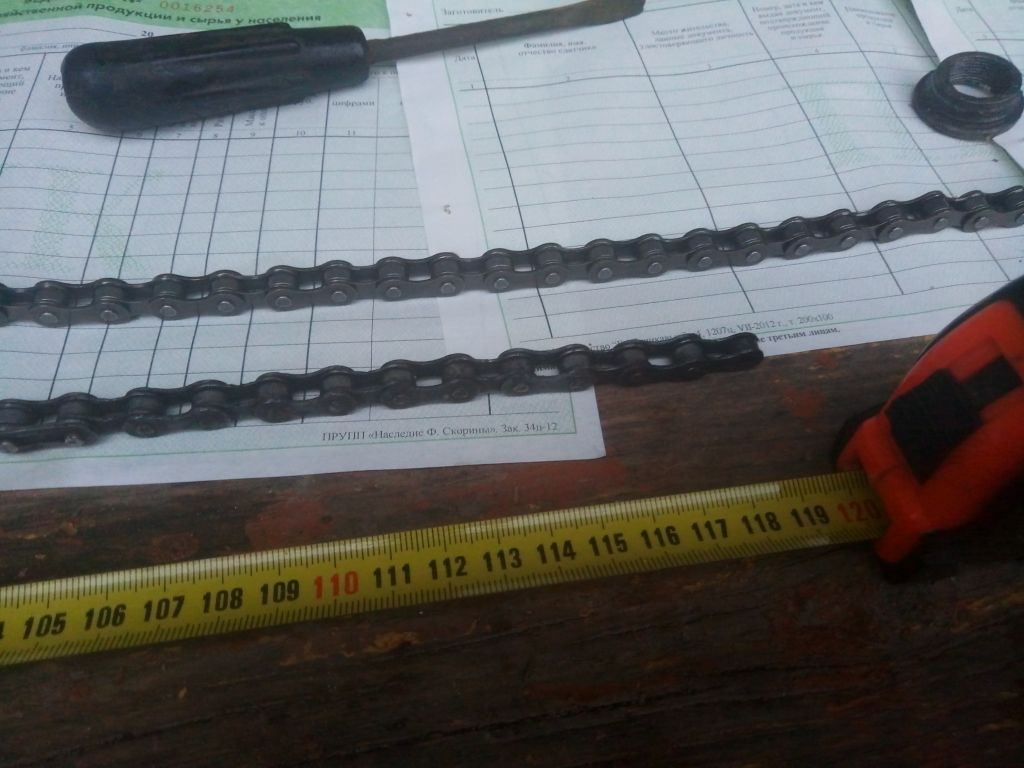

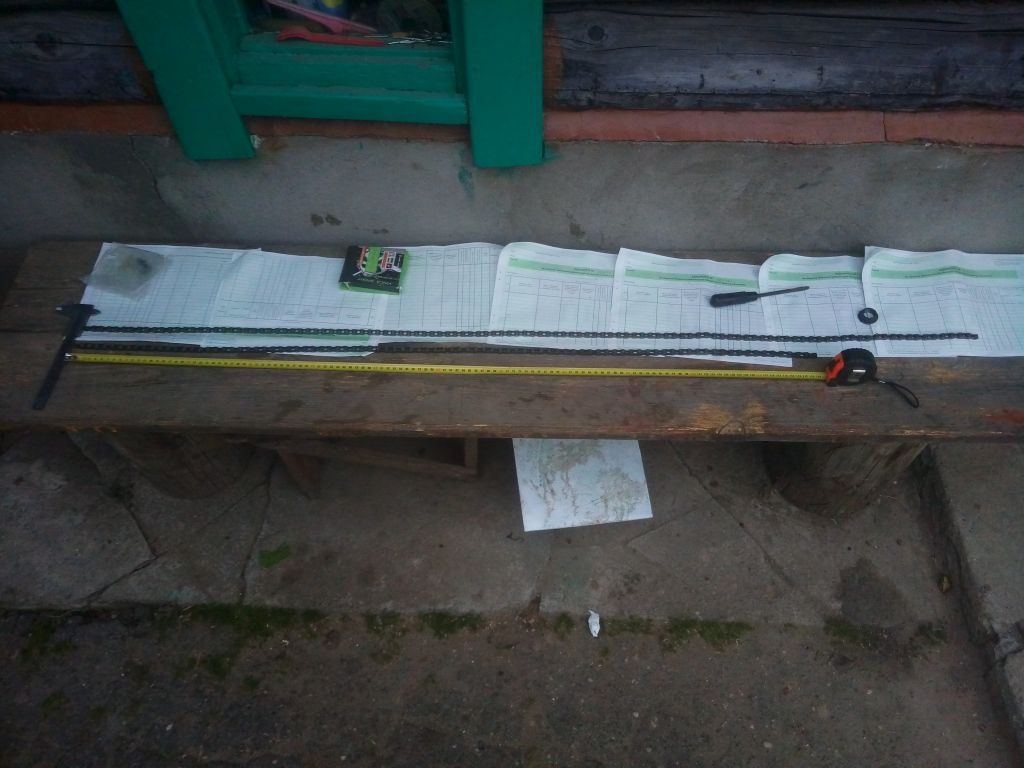

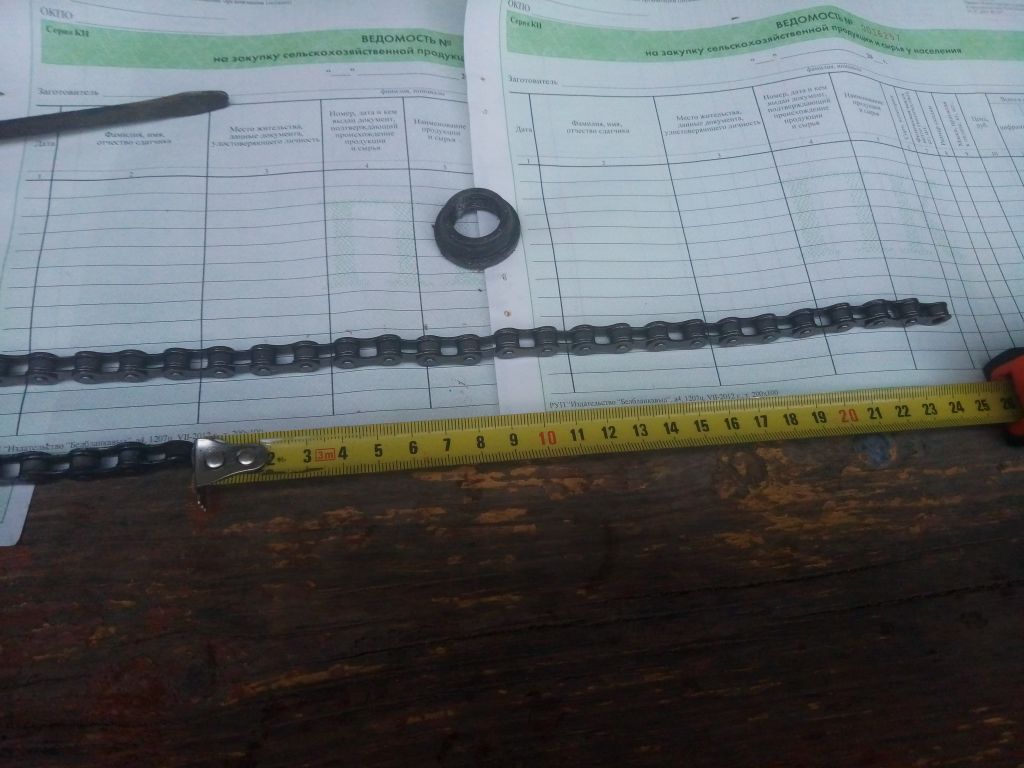

20.5 см убрал вот сколько еще убирать?
И ось в низу дропах не должна же быть? Видимо цепь будет и дальше цеплять перо рамы((((
- ersandrej
- Участник
- Неактивен
Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.
Хех екарный бабай... Гнем из гвоздика деталь по форме похожую на букву П. Длина равна 1звену (2полузвена) и засовывая между звеньями сразу видно скок надо.
- zet17
- Заблокирован
- Неактивен
Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

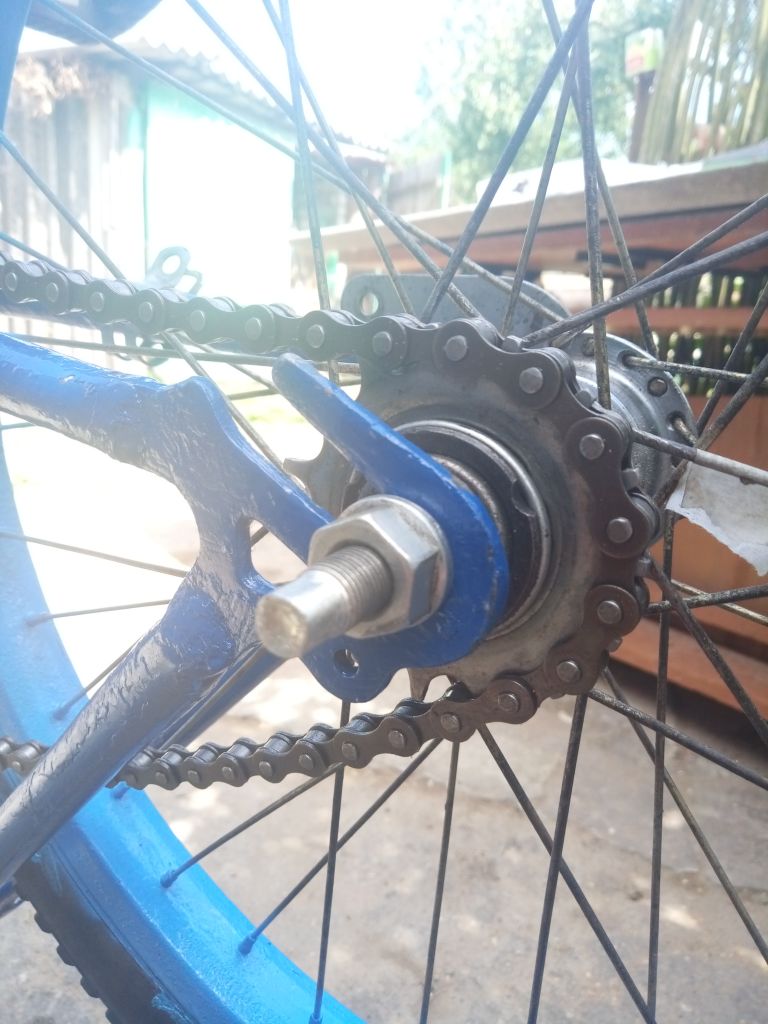

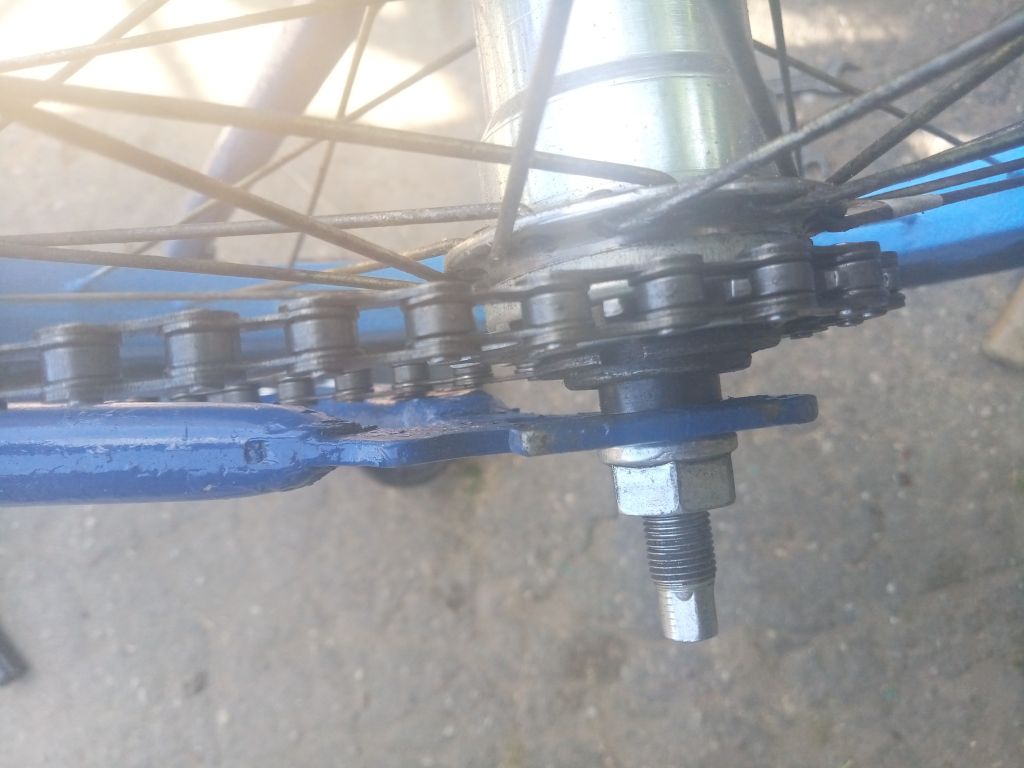

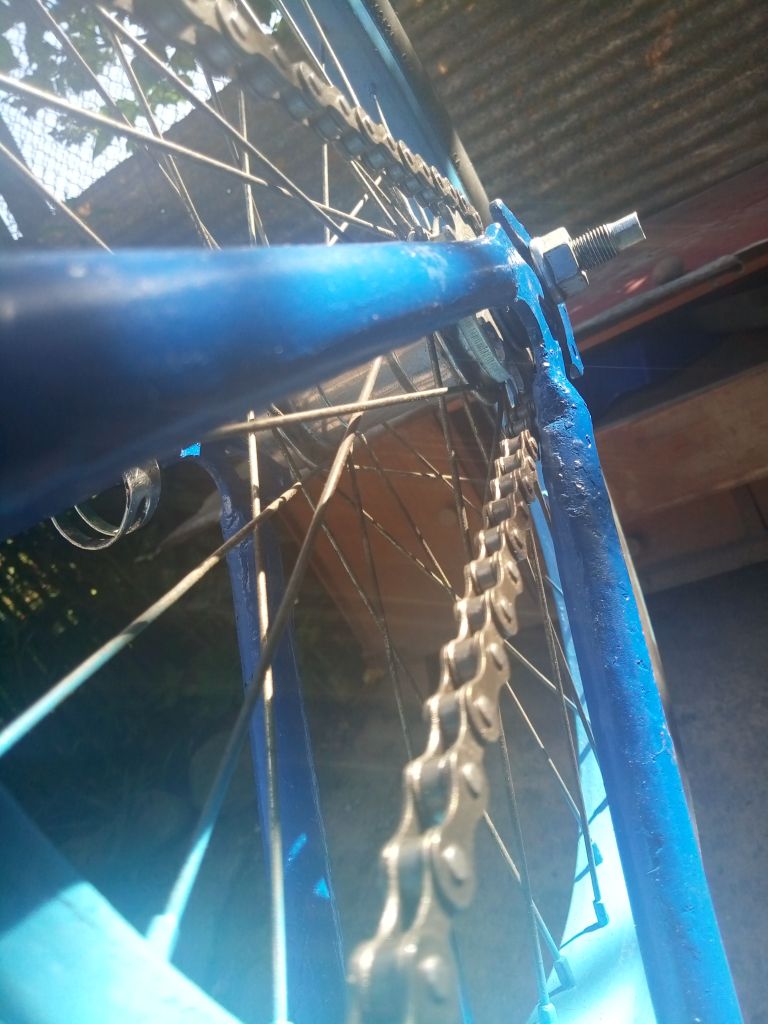

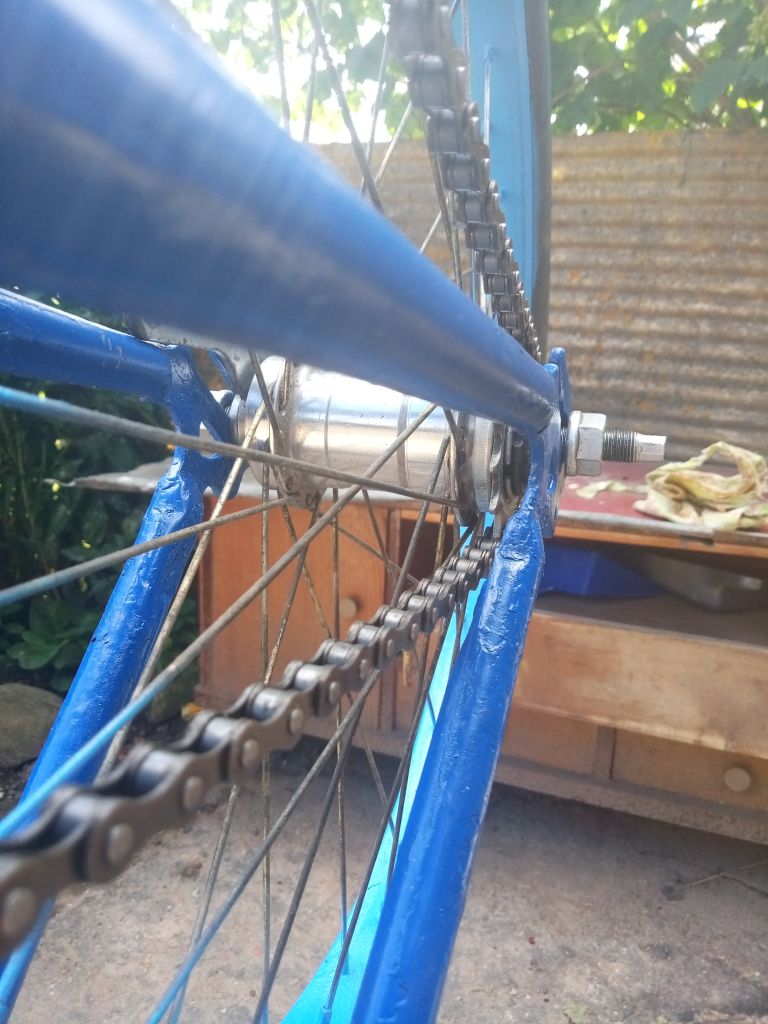

Цепь будет тереть об перо
2) крутятся педали, когда колесо крутишь

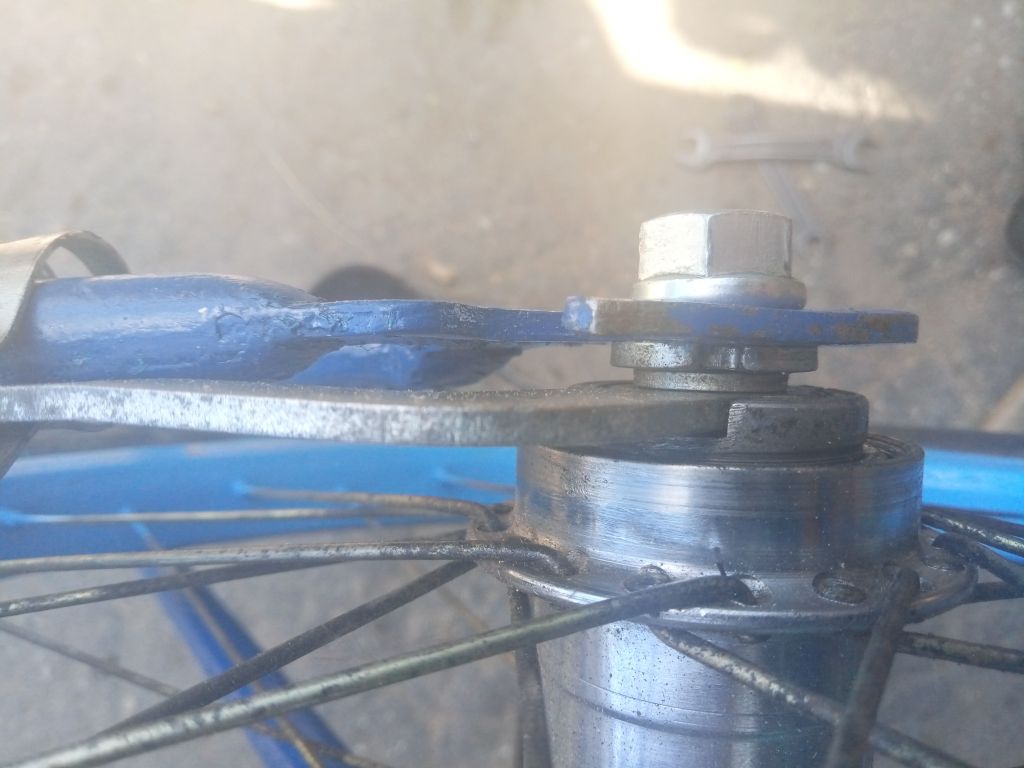

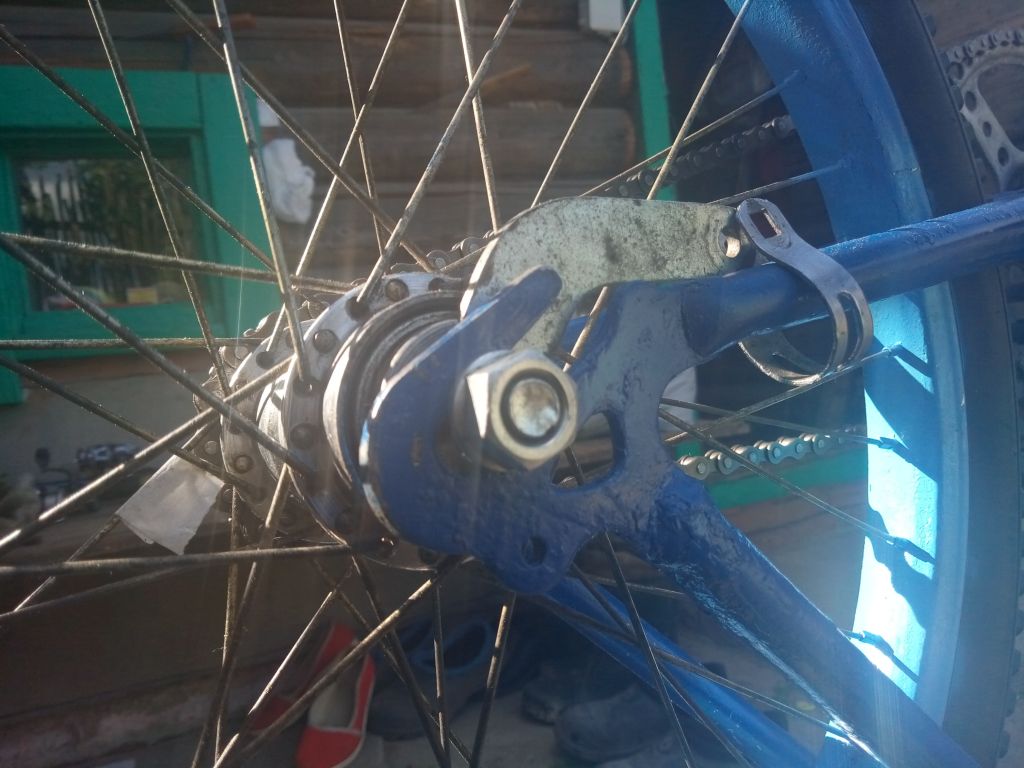

3) ось длинная с 1 стороны, с другой малый конус закручен до конца( ось левая видимо)
- kisa
- Старожил
- Неактивен
Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.
1. бедная.
(зачем жаловаться на то, что Вам уже рассказали, как лечится? https://krokovod.org/forum/viewtopic.ph … 586#p64586)
2. Тема по втулкам
3. Тема по втулкам.
Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
- Dan
- Опытный
- Неактивен
Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.
Уважаемые знатоки продукции ХВЗ и Чемпионов в частности.
Восстанавливаю Чемпион 63 года.
Озадачен трещоткой, которая стоит на моем велосипеде.
Хочу обновить покрытие. По виду — на трещотке оцинковка, хотя вроде на всех подобных изделиях хвз применяется воронение-чернение...
Пересмотрел мильен фотографий, так и не понял, какое покрытие в оригинале

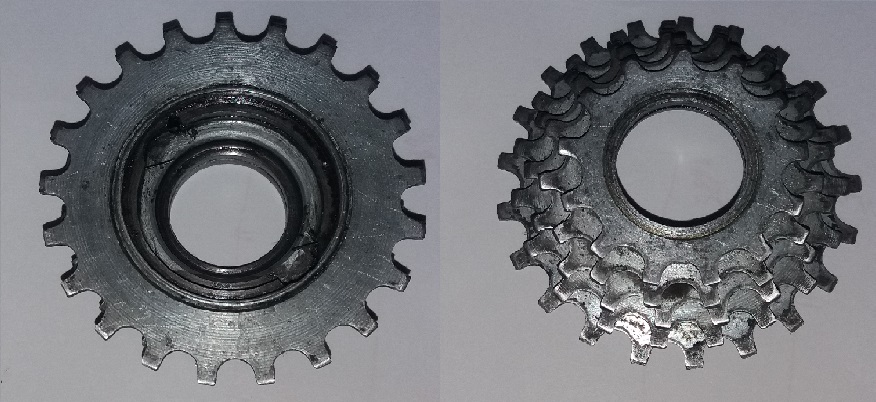

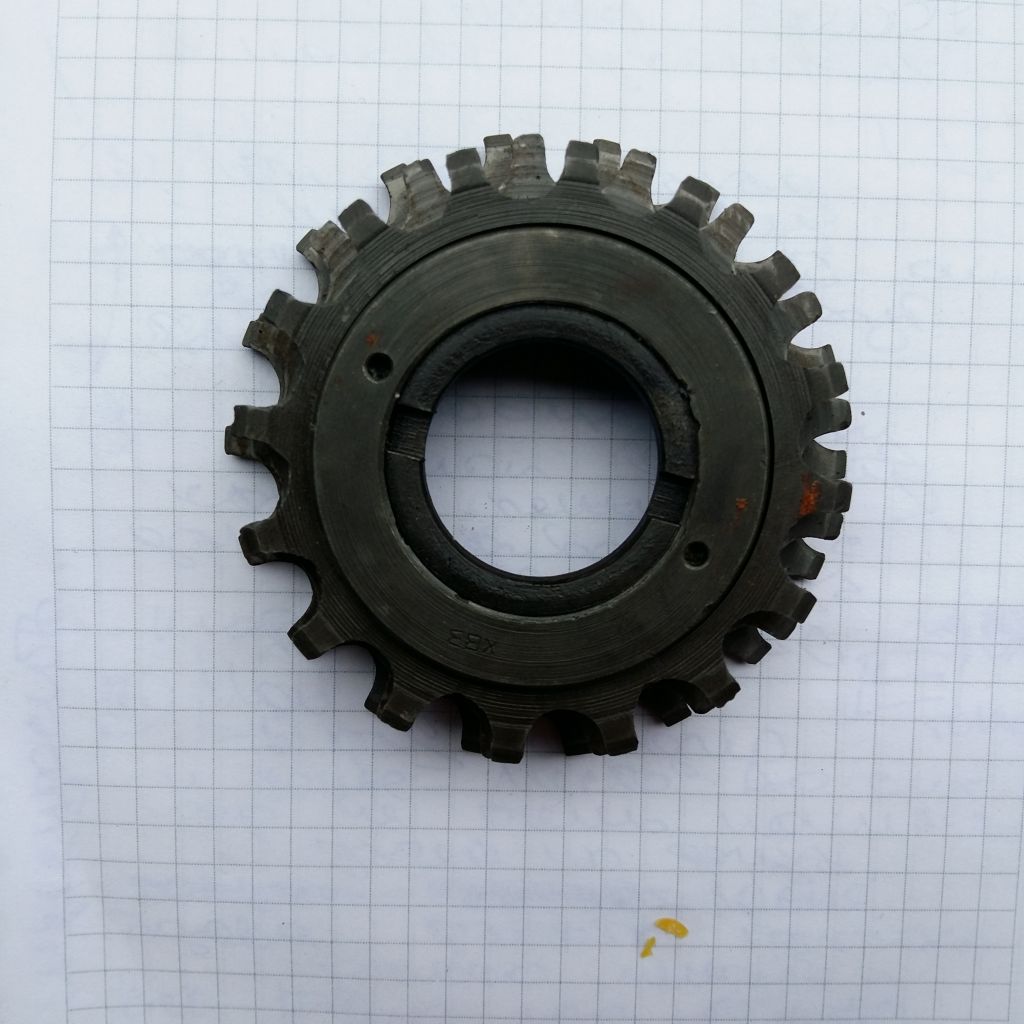

Еще есть непонятка с пятой звездой. В открытых источниках указано, что она на 20 зубов. У меня на 21. Также пытался посчитать на найденных в инете фотках — вроде больше похоже на 21.
Если у кого есть точная информация, поделитесь.
