Re: Геометрия рам советских велосипедов

Дык отправная точка — карточный узел, по нему и выставляют + горизонтальные трубы в параллель.

Diesel power

Re: Геометрия рам советских велосипедов

KARNAVAL, а на синей раме верхний мостик такой же, как на оранжевой раме?

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

1

Re: Геометрия рам советских велосипедов

Eclipse,  понятно. Выставлю по каретке с параллельностью подседельной трубы, так?

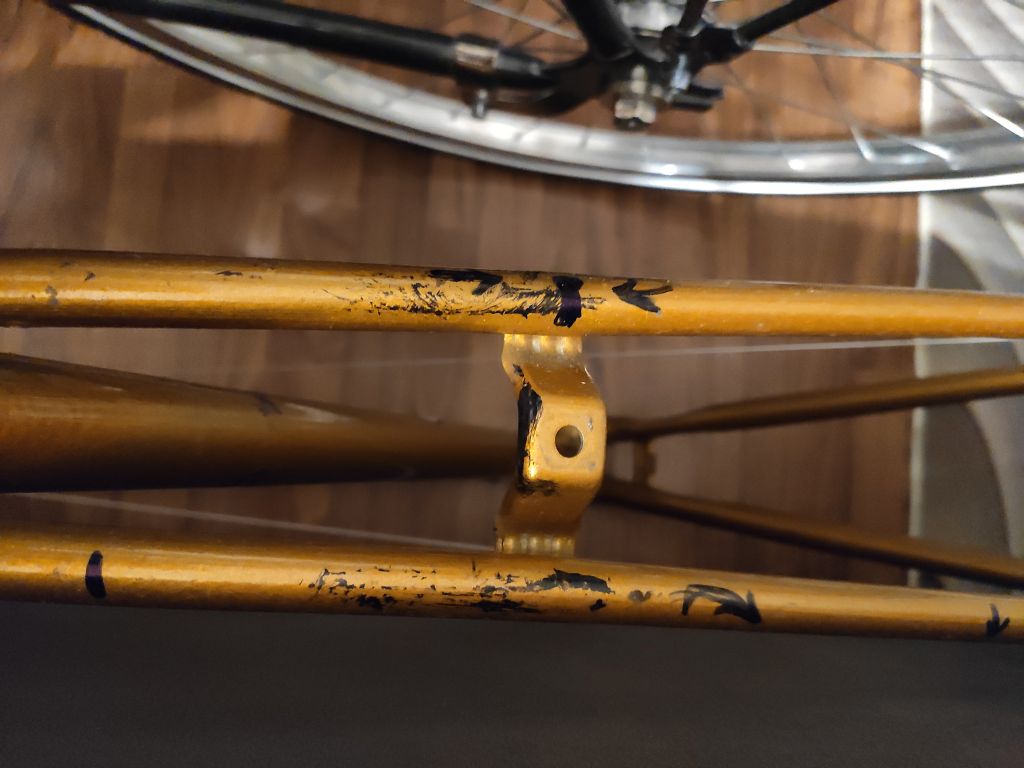

Носорев Тарас, не разные. На синей раме просто полоска стали с тремя отверстиями
Геометрия рам советских велосипедовГеометрия рам советских велосипедов

Синяя рама 90х...

Пользователь находится в режиме "только для чтения".

Re: Геометрия рам советских велосипедов

Eclipse пишет:

карточный узел, по нему и выставляют

img/bl
Ну, как одна из, разве что.
По осям колёс тоже надо смотреть.

KARNAVAL, и издали снимайте, пожалуйста, потом обрежьте фотку. Ну или на фокусе.
Так всякие искажения-перспективы несколько нивелируются.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Геометрия рам советских велосипедов

KARNAVAL, как раз разные мостики на рамах. А это значит, что Вы сравниваете рамы разных моделей, хоть у них надпись "Турист" одна. Соответственно, геометрия их различна.

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

Re: Геометрия рам советских велосипедов

Носорев Тарас пишет:

разные мостики на рамах

А разве это есть бесспорным признаком различия моделей?

Одна любовь, наполнена добром,
Повелевала сердцем и пером. ©

Re: Геометрия рам советских велосипедов

Ну есть немного https://krokovod.org/forum/viewtopic.ph … 08#p104608  img/ag

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Геометрия рам советских велосипедов

Немного. Но мостик — не показатель различия в моделях. На протяжении выпуска модели мостики могли меняться.

Одна любовь, наполнена добром,
Повелевала сердцем и пером. ©

Re: Геометрия рам советских велосипедов

Odyssey, "Туристы" 153-421/424 имели мостик выгнутый-штампованый, а серия 153-451 и 153-471 вроде в виде пластины. И эти "Туристы" вновь стали длинными с базой 1090. Так кажется. Давно не заглядывал в Руководство.

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

Re: Геометрия рам советских велосипедов

Носорев Тарас пишет:

"Туристы" вновь стали длинными с базой 1090

Не сравнялись ли они по базе с "короткой" "Украиной" 111-431?

Одна любовь, наполнена добром,
Повелевала сердцем и пером. ©

2

Re: Геометрия рам советских велосипедов

Odysseyimg/hitry
Я потому который день и жду от коллеги KARNAVAL чего-то более внятного. То, что рамы поздних Украины и Туриста сильно похожи — это известно нам, и логично-технологично заводу. А не одна ли и та же это рама вообще, только с бонками и дропами другими?

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Геометрия рам советских велосипедов

Подозреваю. Ещё с вилки в прошлом году начал. Бонки и дроп под переключатель на "Украине" не редкость.

Одна любовь, наполнена добром,
Повелевала сердцем и пером. ©

1

Re: Геометрия рам советских велосипедов

kisa,  я в курсе, что нужно выложить фото. Но времени пока нету. Прям грамм попозже. Да и габариты "ульяновки" — не разгуляешься. Попробую отщелкать зеркалкой. А в фотошопе я ни как... img/bl  чтоб фон убрать и точно посмотреть ракурс....

Добавлено: 28-02-2023 18:25:53

Постораюсь сделать на днях. Самого черт грызет, почему так....

Пользователь находится в режиме "только для чтения".

1

Re: Геометрия рам советских велосипедов

Odyssey, поздние "Туристы" имели базу 1090 мм против 1122 мм короткой "Украины" 111-431.
Три сантима разница стала всего лишь.

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

1

Re: Геометрия рам советских велосипедов

Носорев Тарас пишет:

поздние "Туристы" имели базу 1090 мм

А вот это интересно. Если я не ошибаюсь, такую же базу имели и самые ранние "Туристы", модель В-32? А также "Спутники" В-34, В-37, В-39. Или были ещё модели длиннобазных турингов?
