Re: Железная берлога

kisa, под ключ там 1 шлиц есть. На фото он за гайкой и не видно потому.
И на его родной семейке под него ключ есть (в том месте, где на ХВЗ ключ для контргайки каретки)
Я подозреваю, что за 55 лет его ни разу не откручивали и оно прикипело. Попробую еще покрутить сегодня. Проблема в фиксации корпуса торпеды — в руках проворачивается  img/rolleyes

Spoiler
kisa пишет:

Минск древний и нифига не обычный

Зато он до сих пор может то, что не могут ашаны  img/ag

Re: Железная берлога

Marduk, хлистом за зірку фіксувати. Інших варіантів немає.

Я рухаюсь, значить я існую!

Re: Железная берлога

Евгений76, точно  img/bu
дякую.

Re: Железная берлога

Раз пошла такая пьянка, досылай второй патрон ©

Звонит мне сегодня тот товарищ, у которого я втулку вчера забрал червячную. Мол, еще ж одна осталась, вдруг надо, а то трубы горят  лежит, ненужным грузом, а тут я такой щедрый сотню за ту дал.

Давай, говорю, подвози к башне, заберу, опохмелить помочь такому полезному человеку, который спер много лет назад где-то колеса, чтобы сделать из них антену, на которой телевизор будет нормально показывать УТ-2 имеет запасы  я готов.

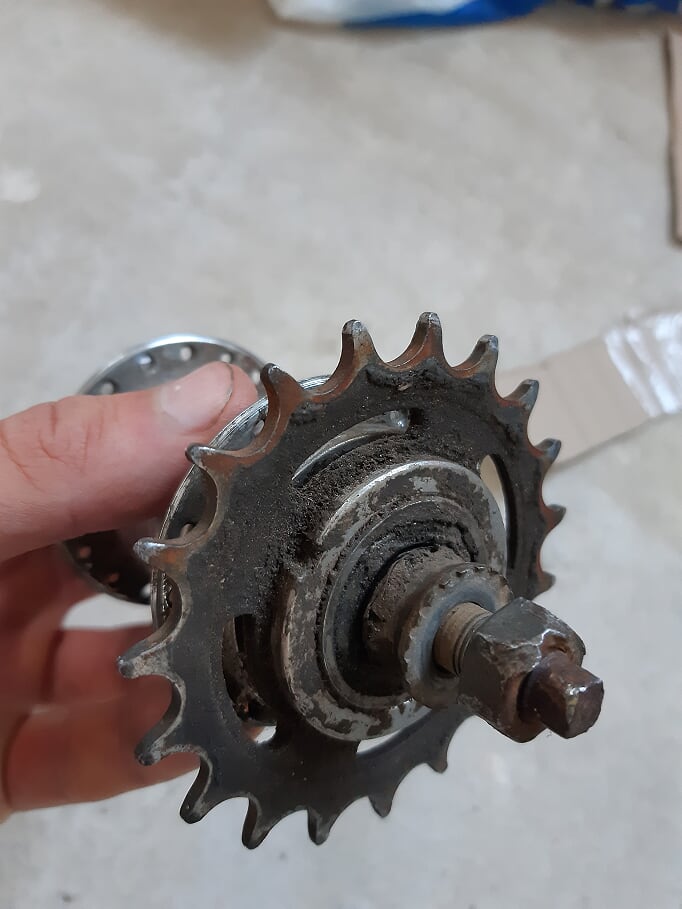

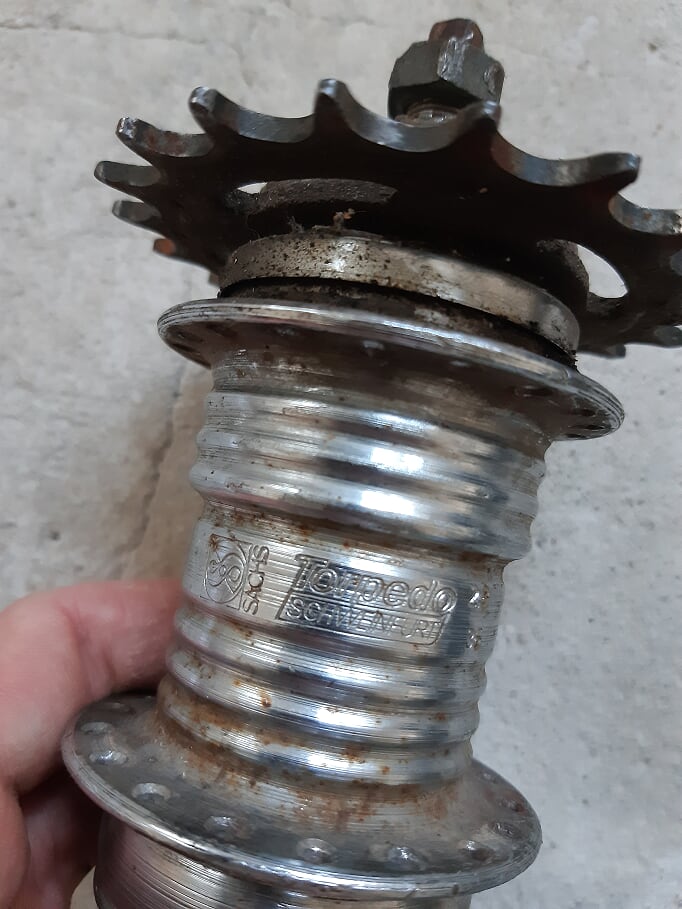

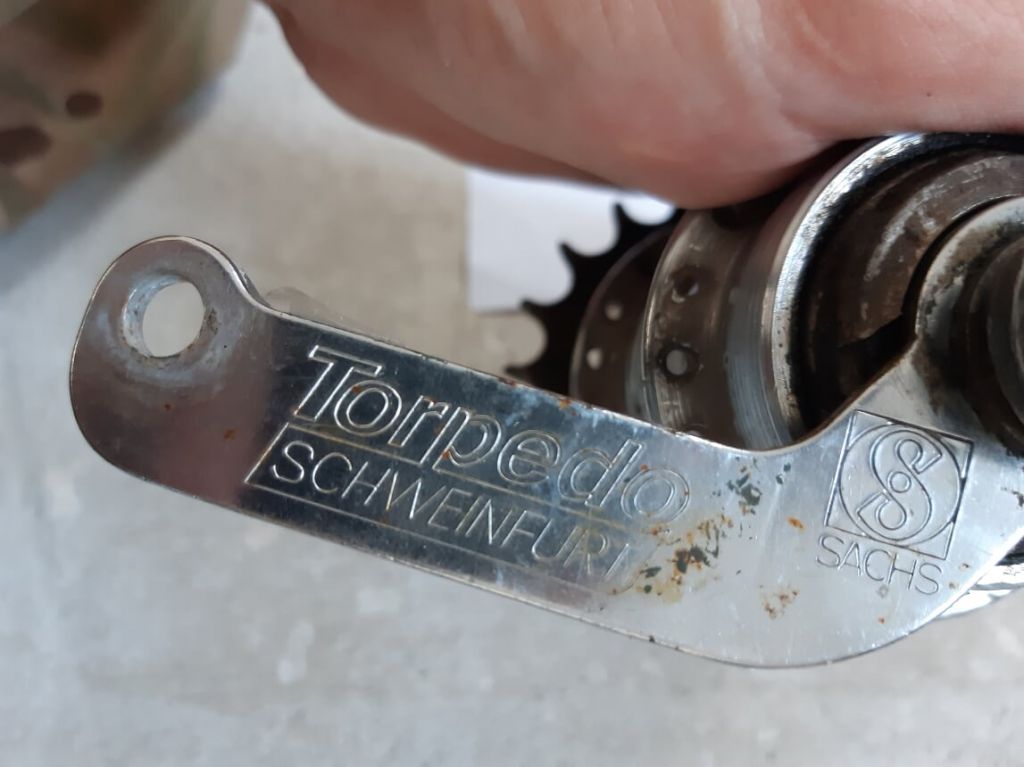

Моя прелесссссть.... Sachs Torpedo Schweinfurt  img/lupa  резьбовая звезда с локрингом....  img/lupa

img/bm  img/bu мало мне вчера ММВЗ  img/ag

Железная берлога Железная берлога Железная берлога

И контрольное взвешивание:

Железная берлога


1056 грамм

Пойду мыть и разбирать  img/lupa
Теперь все наличные дома велосипеды обеспечены новыми втулками  img/aw

Re: Железная берлога

Та ваще жЫр

Добавлено: 31-07-2019 19:23:02

Осталось к ним приделать соответствующие (классные) велосипеды img/ag

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Железная берлога

Вот это раритет  img/ay  img/ai

Re: Железная берлога

Рано радіти, поки вскритіє не зроблено  img/beard

Re: Железная берлога

Вскрытие состоялось (почти). Штаны переодел, поужинать даже не садился — ухватил картонку, ключи и уселся под домом  img/work

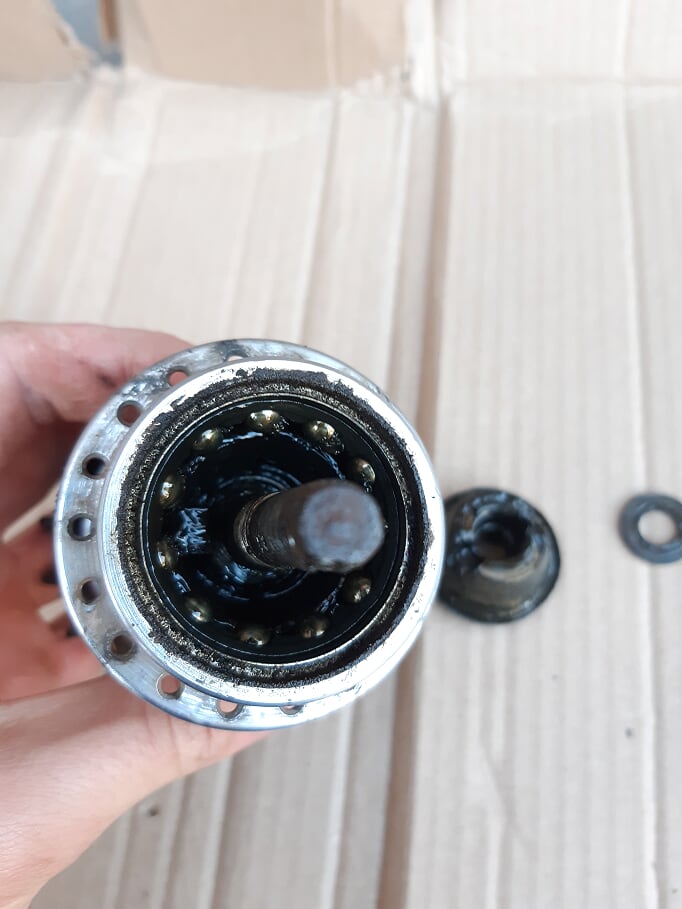

Со стороны тормозного барабана — черная смазка. Запах похож на пушсало, скорее, чем солидол:

Железная берлога

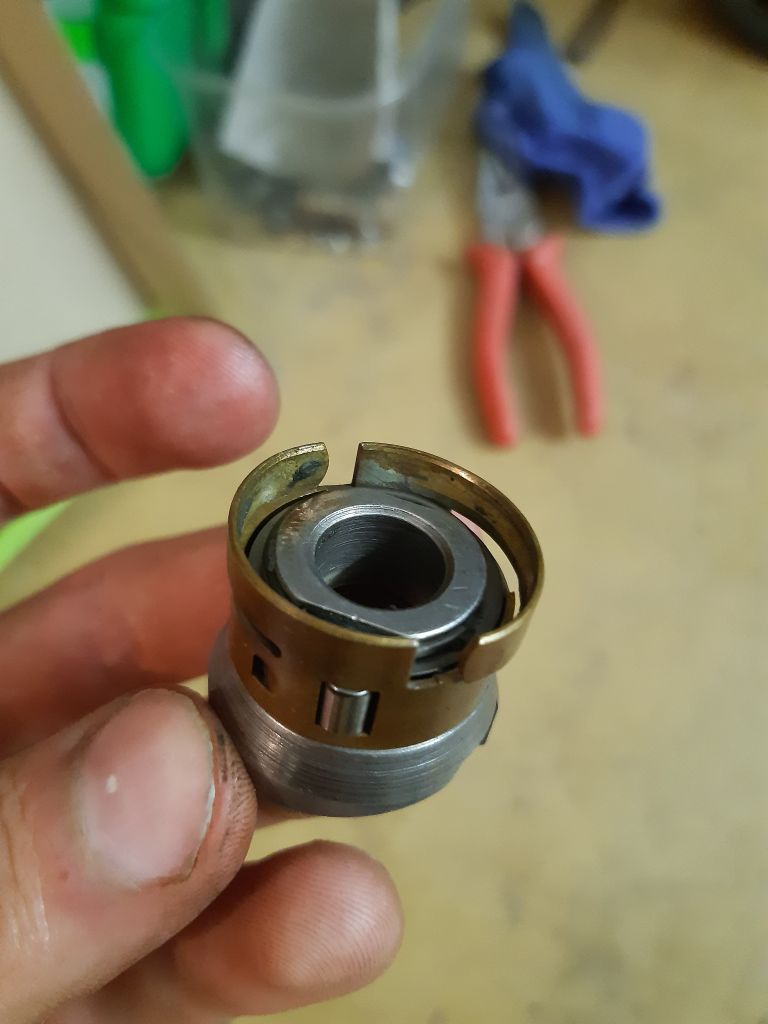

Поверх подшипников там П-образного профиля проставочка-пыльник.

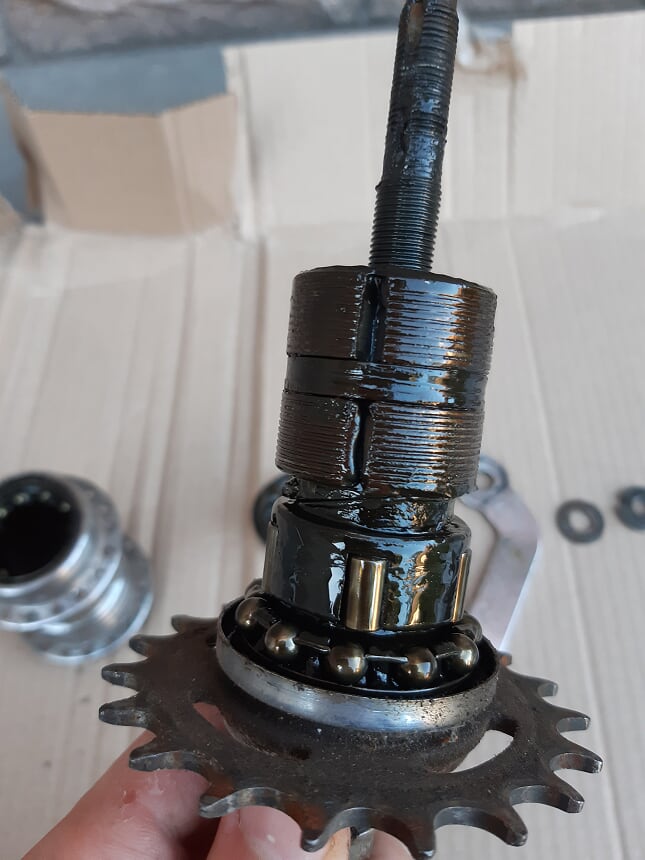

Внутри, однако, жидкая смазка.

Железная берлога

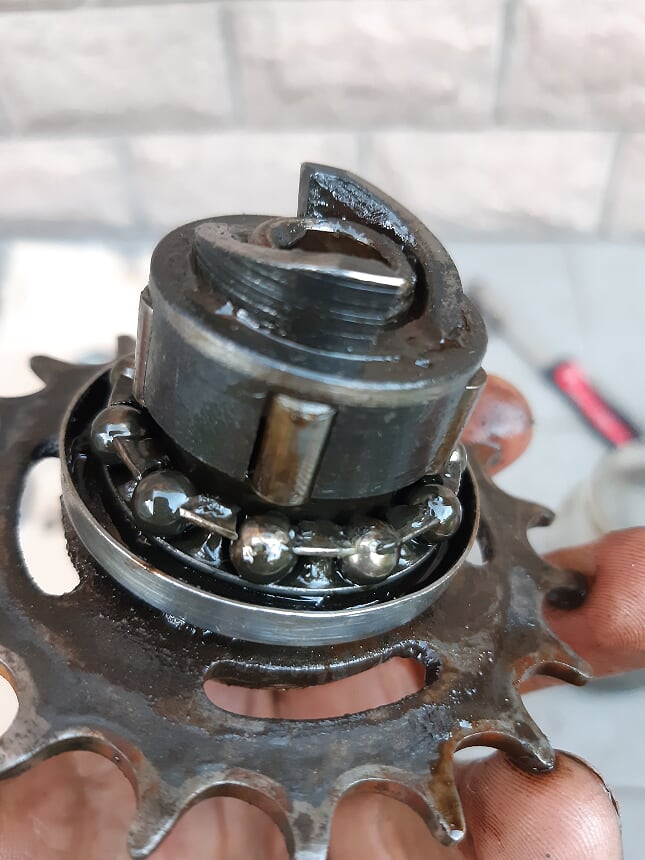

Подшипники крупным планом:

Железная берлога

Дорожка, как мне кажется, в идеале

Железная берлога  Железная берлога

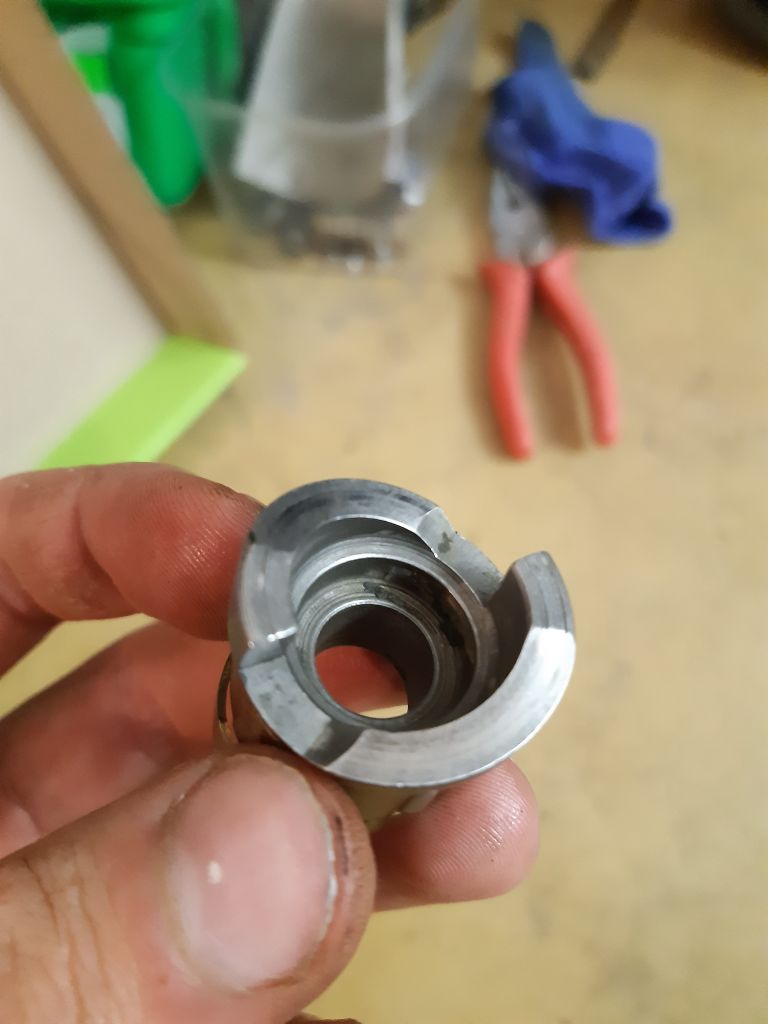

А вот с малым конусом дела хуже

Железная берлога

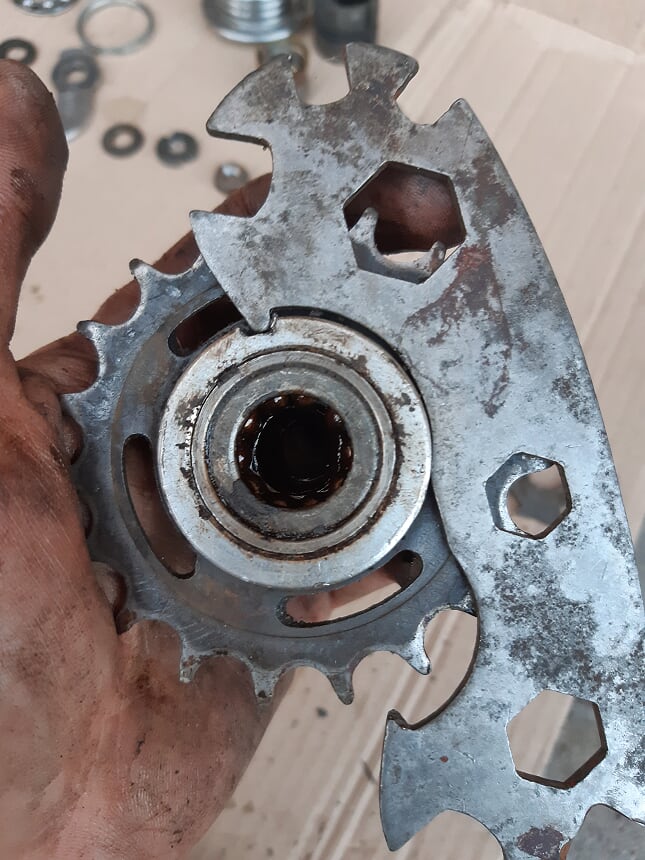

Локринг таки поддался (звезду в тиски зажал 20-килограммовые и на семейку надавил весом — если хлыст накинуть — он ключу мешает  img/bn )

Железная берлога

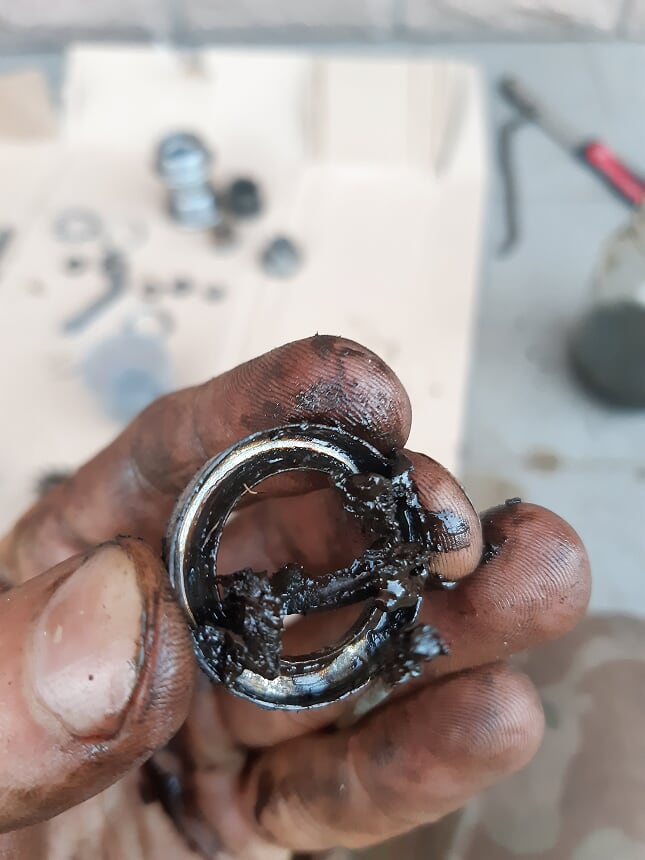

Под малым конусом — насыпь:
Железная берлога  Железная берлога

Смазка под пыльником очень пластичная  img/ag  еле спицей выковырял.

Железная берлога

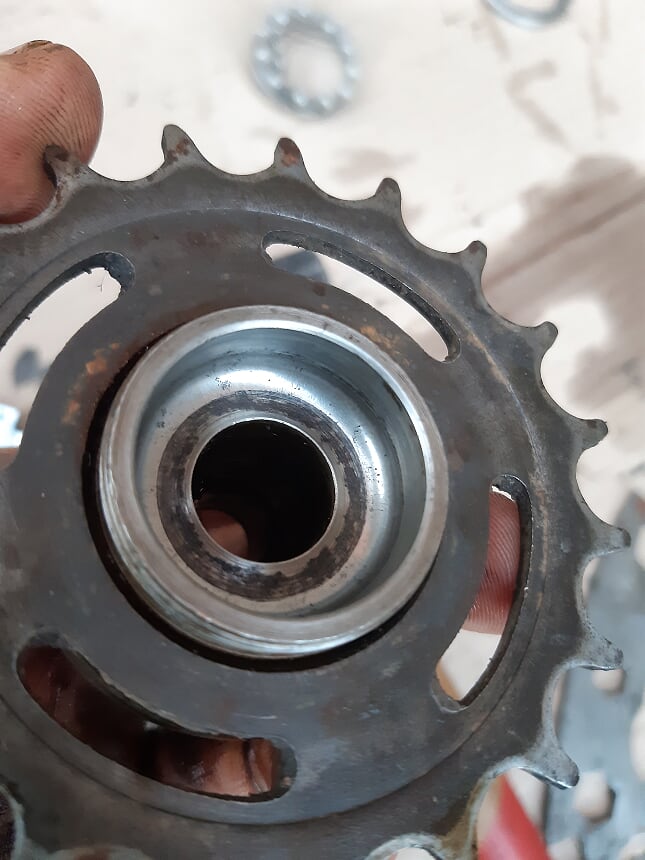

дорожка качения в пятерике — мелкие черные точки, то не коррозия, а просто грязь с рук/ветоши:
Железная берлога

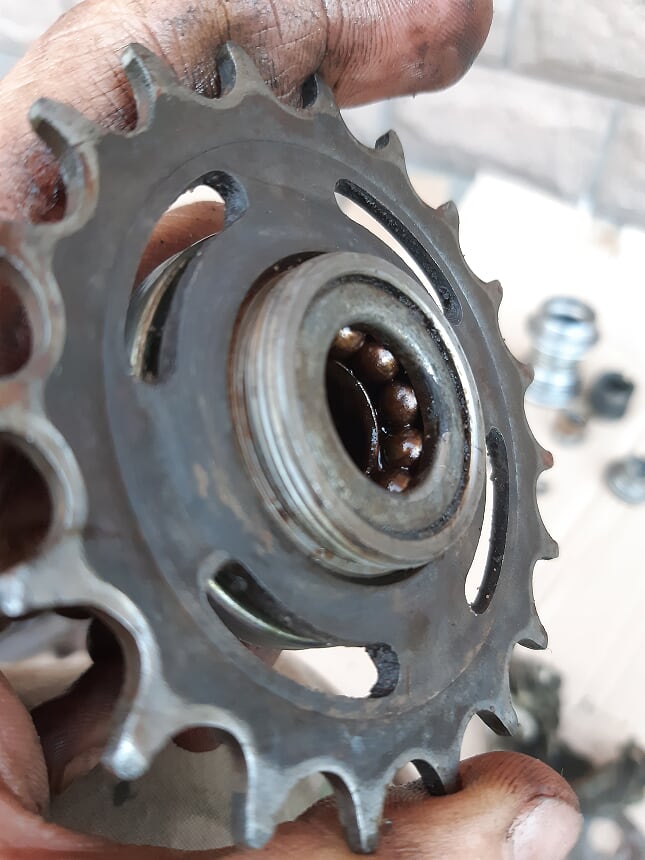

Звезда прикипела настолько намертво, что ни дигризер. ни бризол не помогли. Пока налил туда побольше, подожду, может откиснет.

Так и лежит с пятериком пока  img/bl

Железная берлога

Что касается тормоза — тут вот так вот все:
Железная берлога Железная берлога

А тут дорожка в целом, вроде, нормальна
Железная берлога

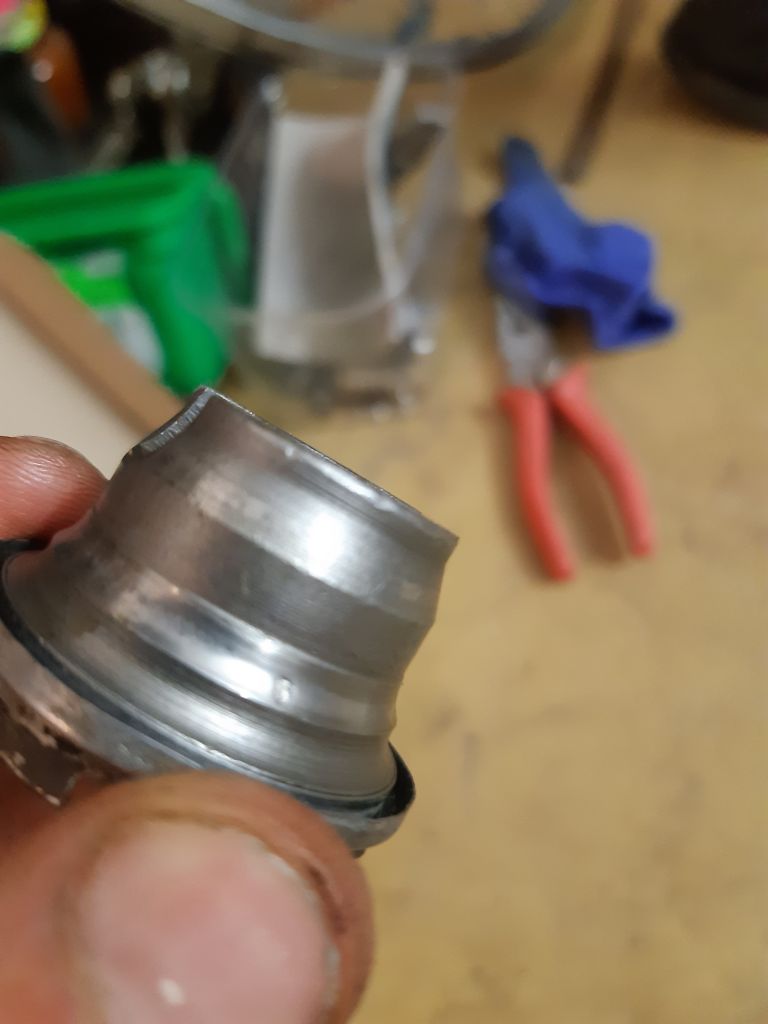

Но в одном месте дефект:
Железная берлога

Подшипники:
насыпь:
Железная берлога

со стороны тормозного рычага:

Железная берлога

kisa, насчет соответствующих велосипедов — я буду стараться  img/thank
На В 114 уже найдены чайки и передний тормоз, на шпунтик перебраны родные педали (такие как на СШ), звезда от 541 и трехлапка, правда, ждет рихтовки.

Лодочные обода мне послужат еще один заезд — в планах через пару недель вкатить 150 км и вложиться в 7 часов, а они уже прикатаны, подтянуты и точно проверены img/be

Re: Железная берлога

Конуси обидва під заміну. Дорожки полірнути. То ще на років 50 вистачить.

Re: Железная берлога

shvorak, конуси, по їдеї, вітчизняні підійдуть? Є пара великих ЗИС, малі — ХВЗ невідомого року, коробка

*піду різьбу мірять*

Re: Железная берлога

Marduk,
Якщо радянські конуси то і вісь міняти прийдеться.

Re: Железная берлога

shvorak, і підшипники, бо там же рідні 1/4"...

Re: Железная берлога

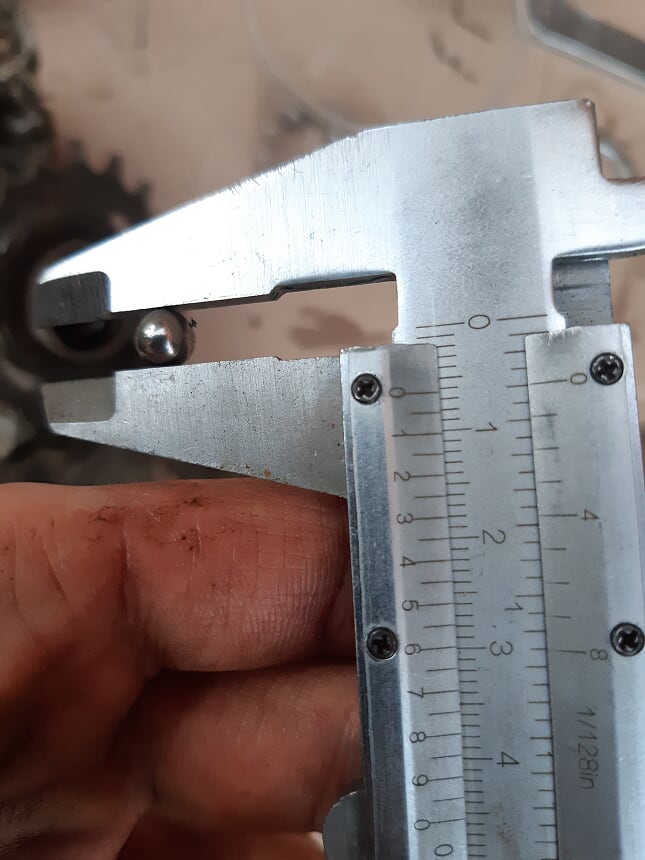

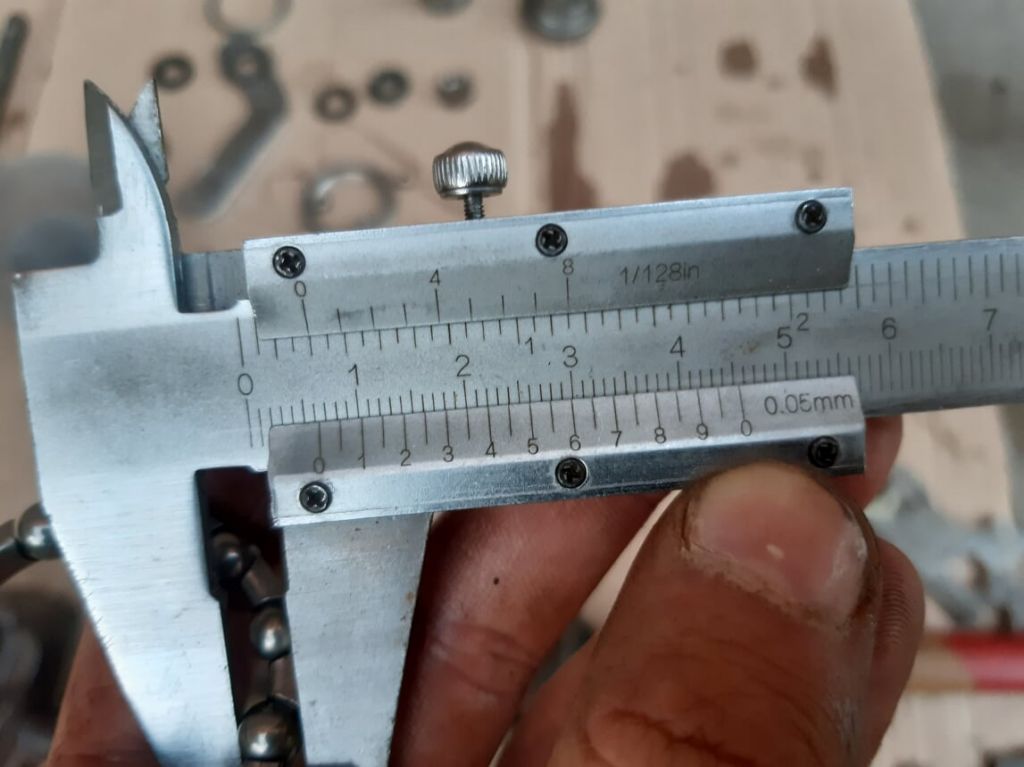

Невідомо як шари 6 мм стануть в стакані img/ah

Re: Железная берлога

Значить, треба донора, оптимально  img/ac

Re: Железная берлога

Я на малом клнусе криминала не вижу, чуть полирнуть и все. А тормозной да, дорожка неважная. Шары 6,35 (по другой версии 6,37) свободно продаются в любой конторе, тлргующей подшипниками.
