Re: Следующая.

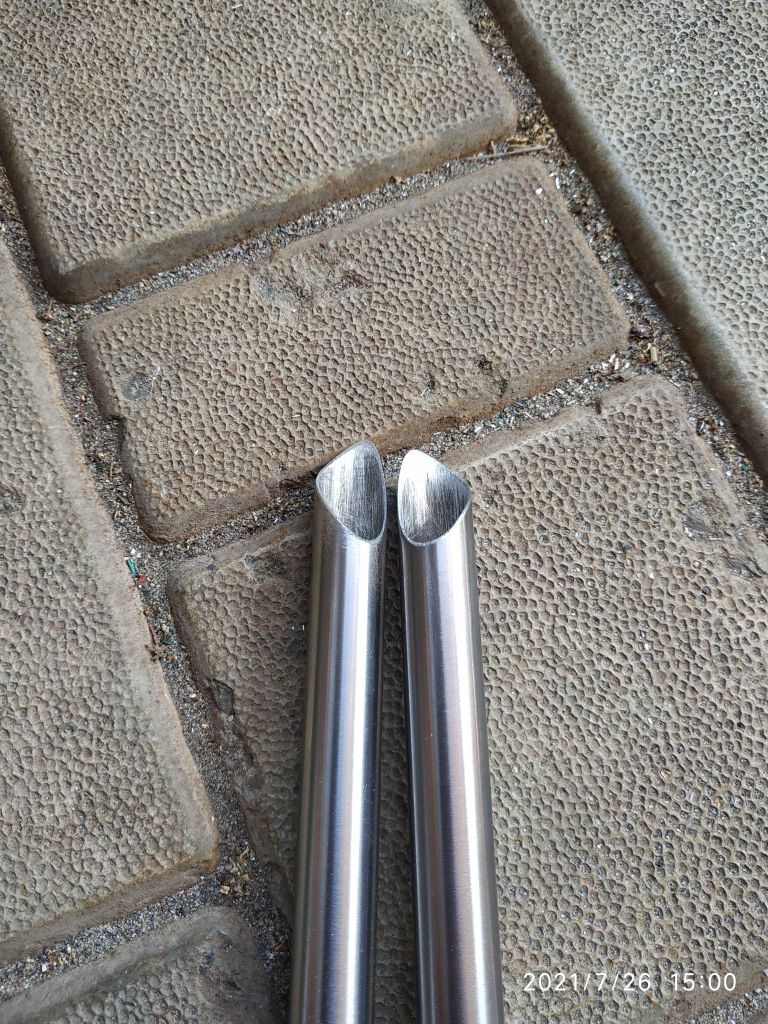

Измерил " среднеарифметический" угол и отрезал лишнее.

Следующая.

И лишнее с другой стороны.
Следующая.

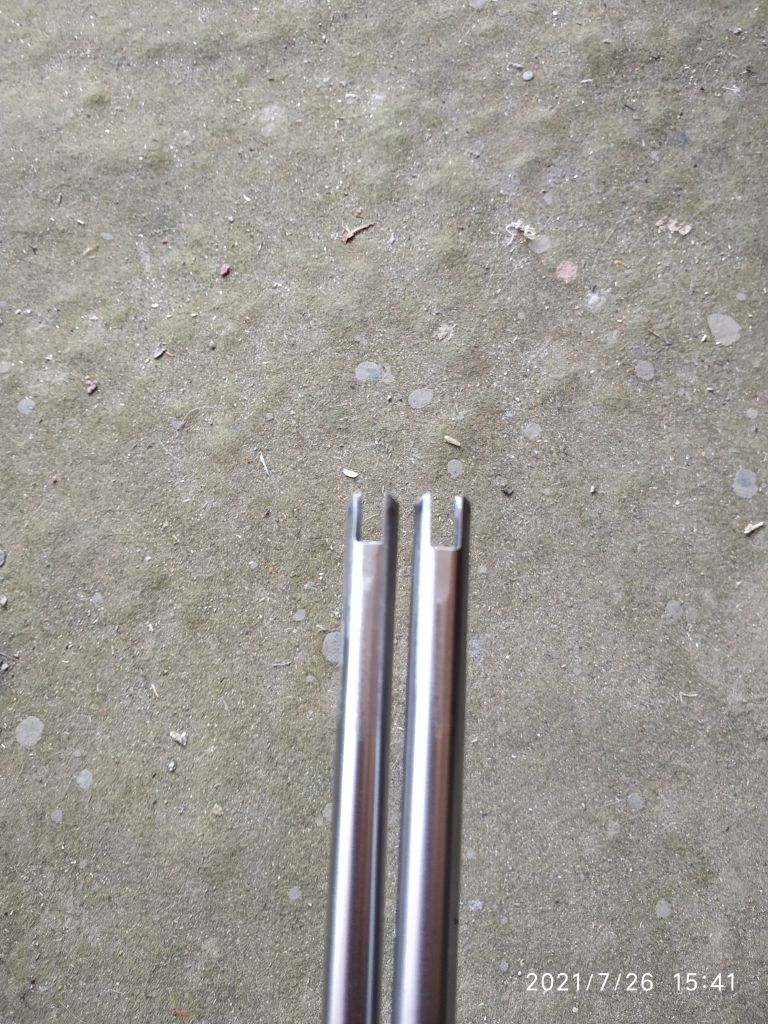

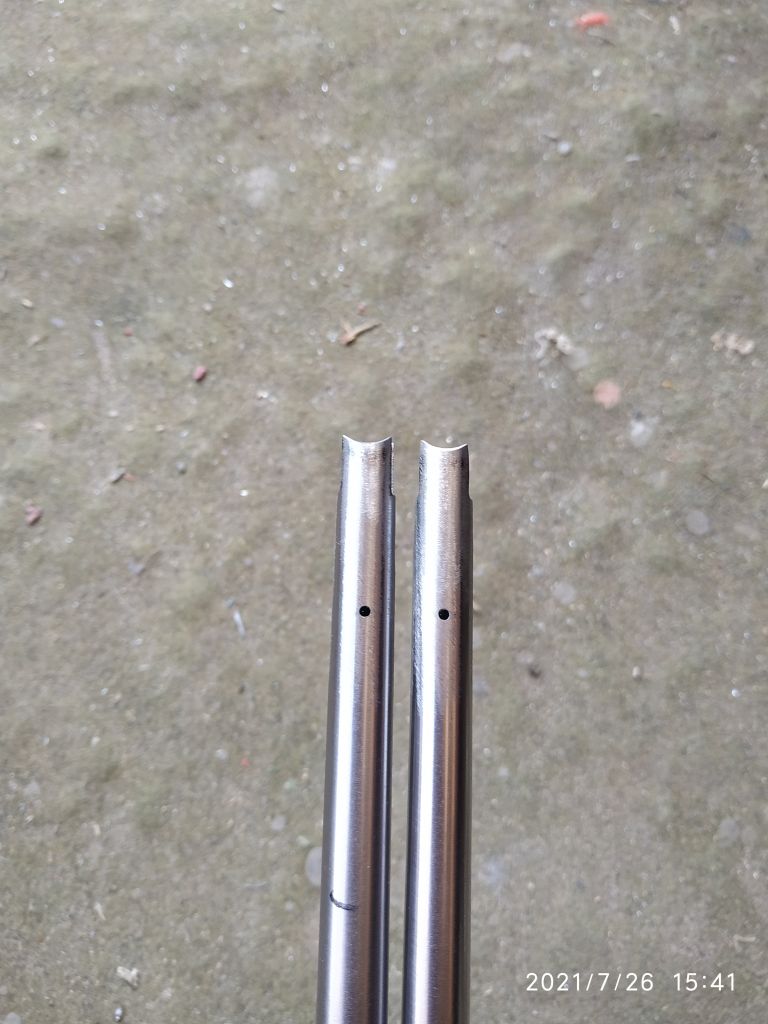

Вырезал под дропы и сделал отверстия для вентиляции.
Следующая. Следующая.

Добавлено: 26-07-2021 19:38:40

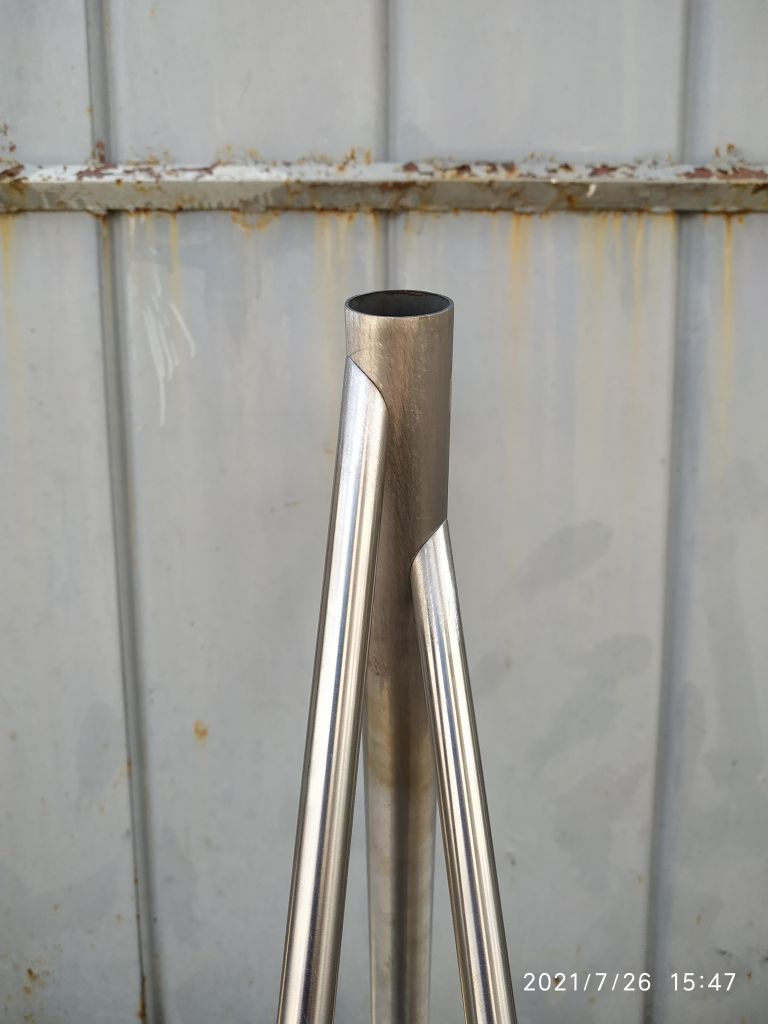

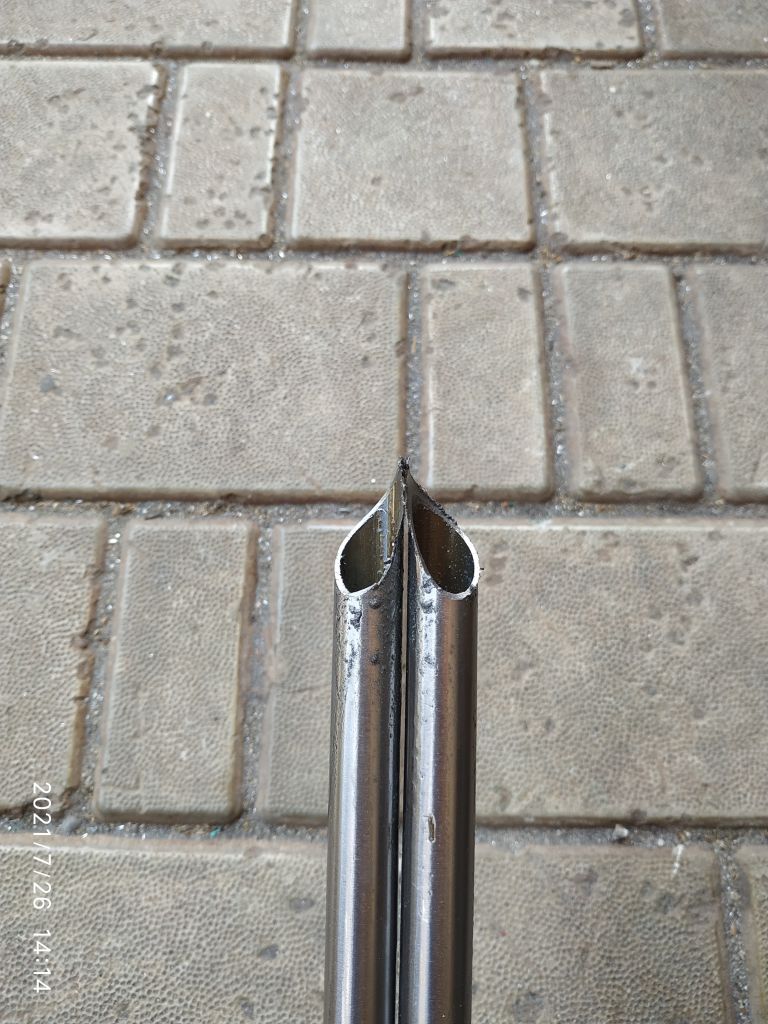

Напильниками подогнал стыки перьев.
Следующая. Следующая. Следующая.

Добавлено: 26-07-2021 19:41:34

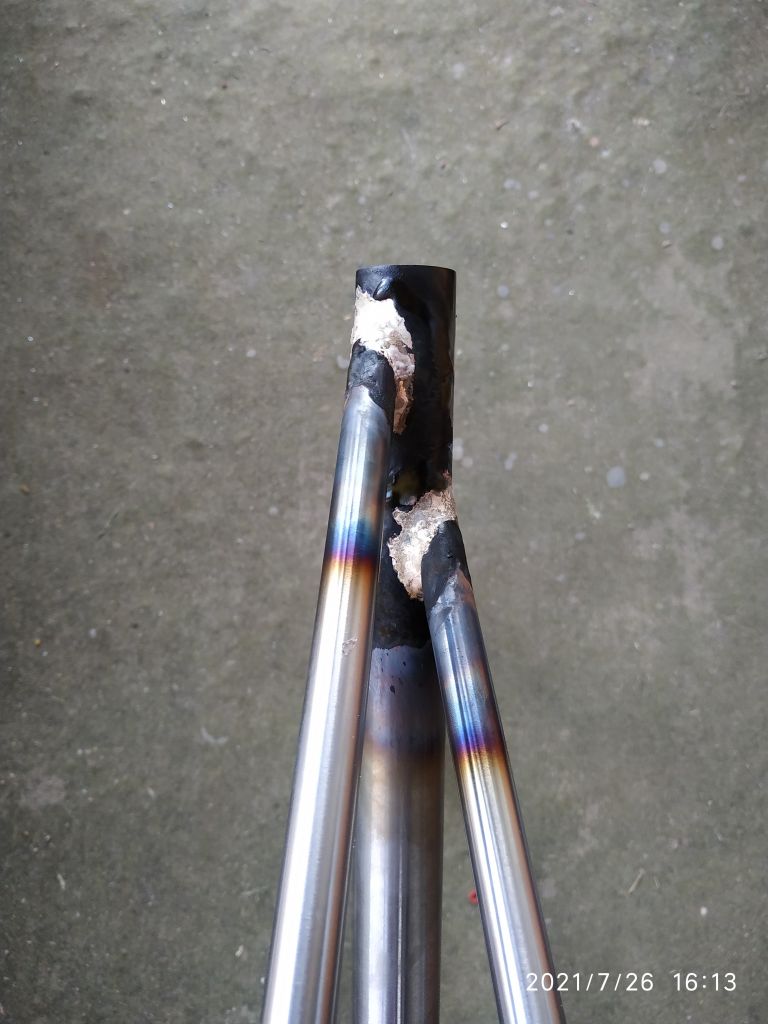

И припаял их к поседельной.
Следующая.

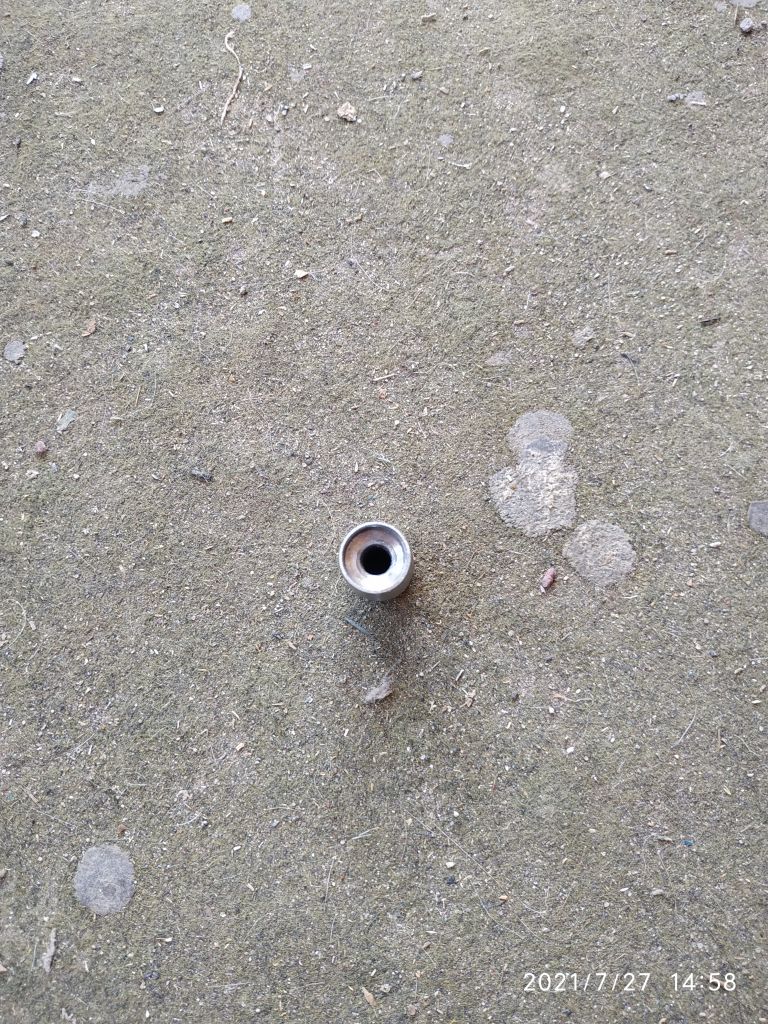

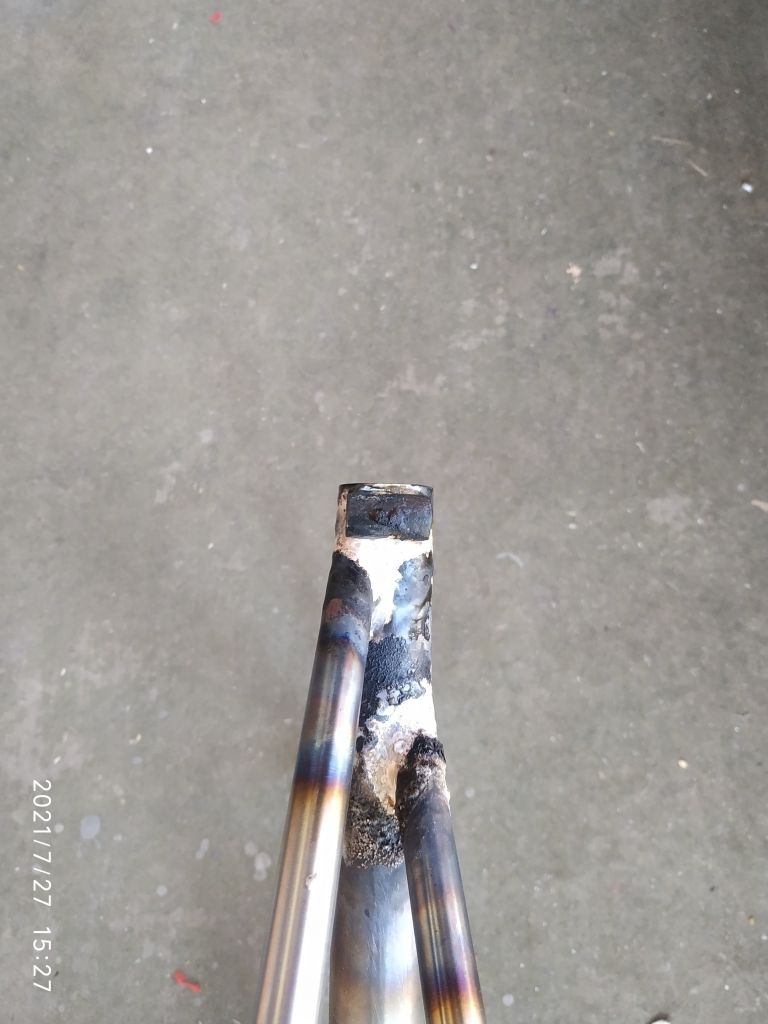

Сделал заглушки.
Следующая.

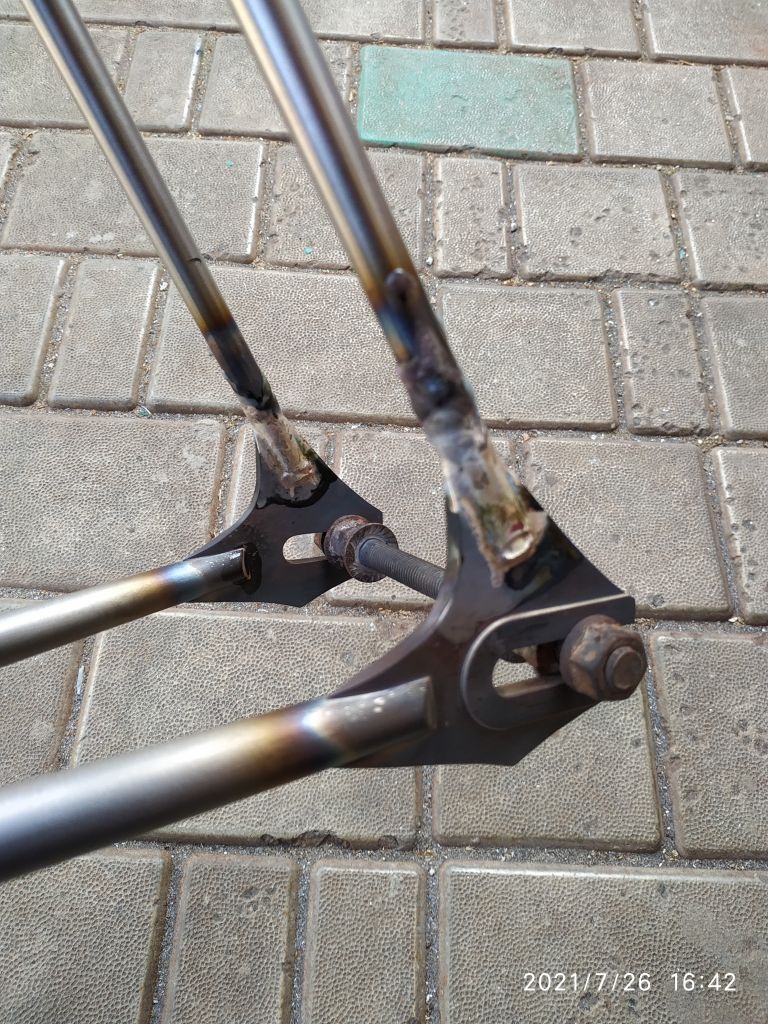

И припаял дропы.
Следующая.

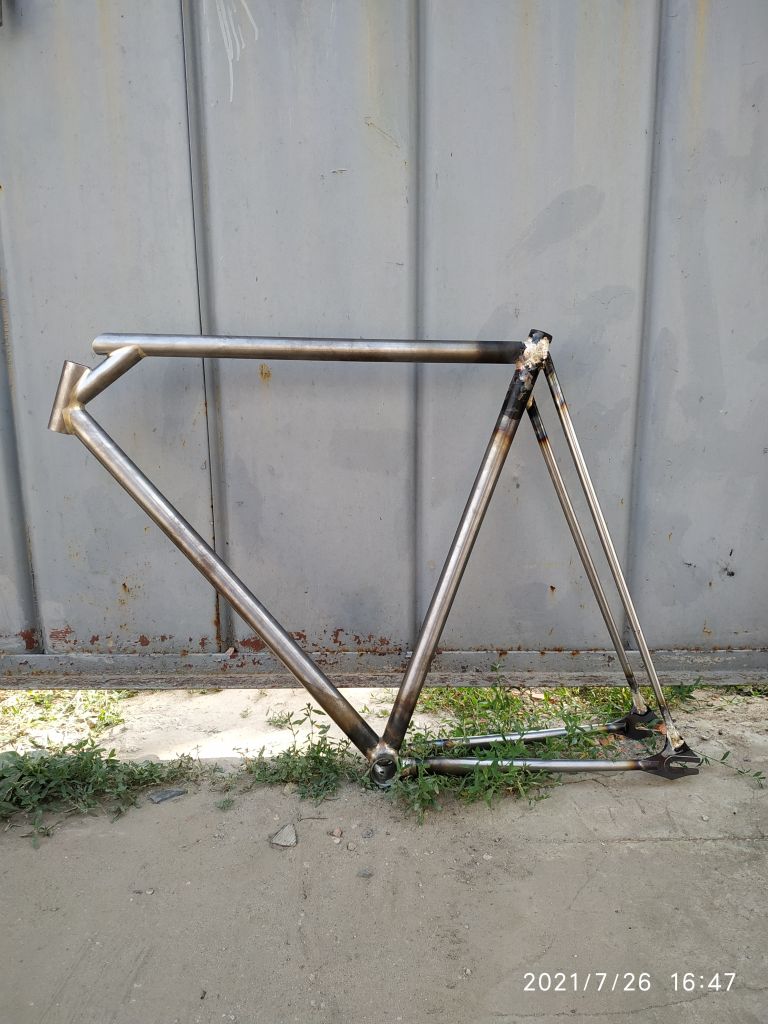

Пока так.
Следующая.

11

Re: Следующая.

img/ba

Re: Следующая.

Биплан асимметрик?

Diesel power

Re: Следующая.

Интересно.

"Ненавижу, когда все шагают в ногу одинаково стриженые, одинаково одетые, с одинаковыми мыслями в одинаково пустых головах" © Кий.

Re: Следующая.

Eclipse, асимметрия точно

Добавлено: 27-07-2021 19:56:55

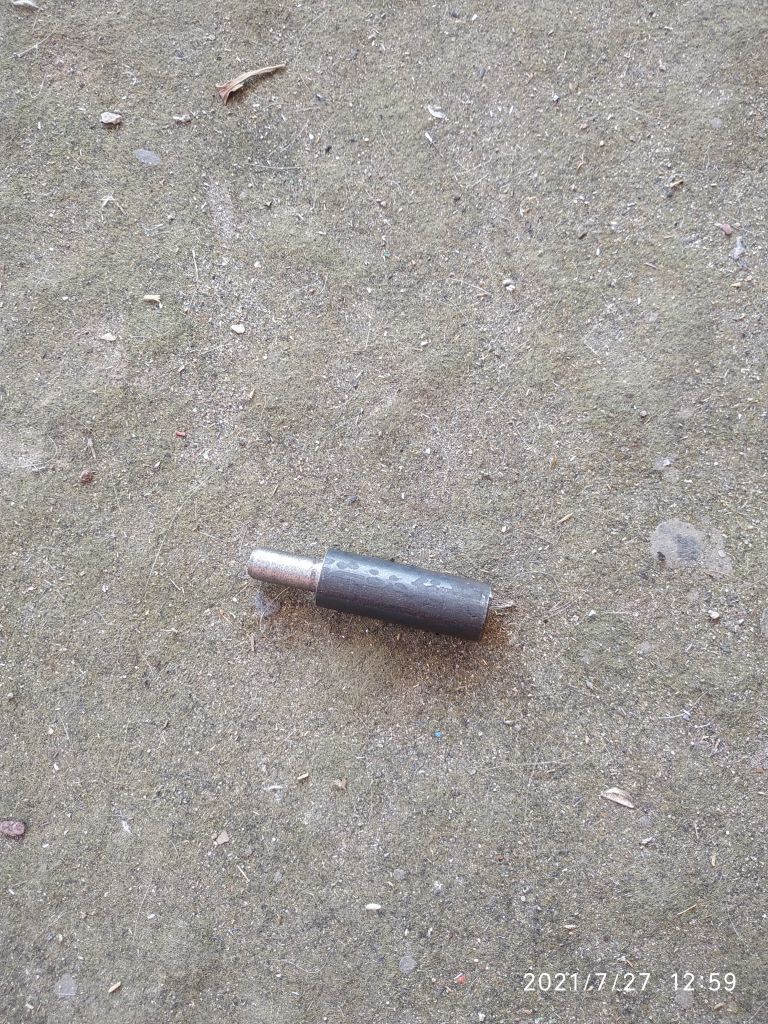

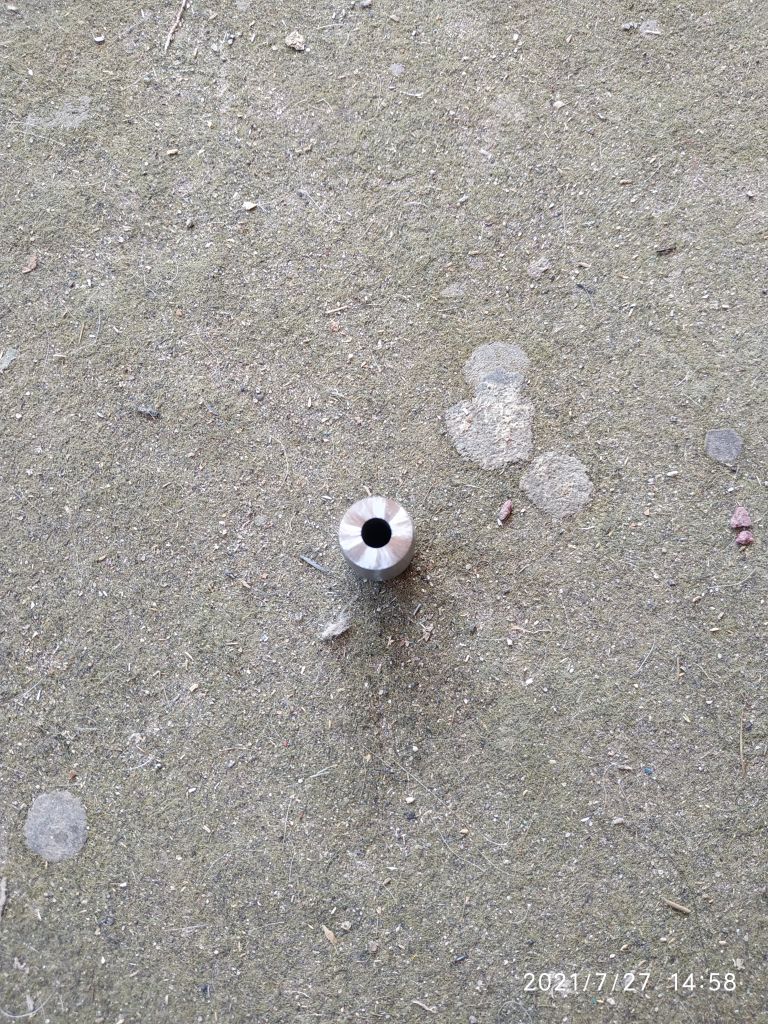

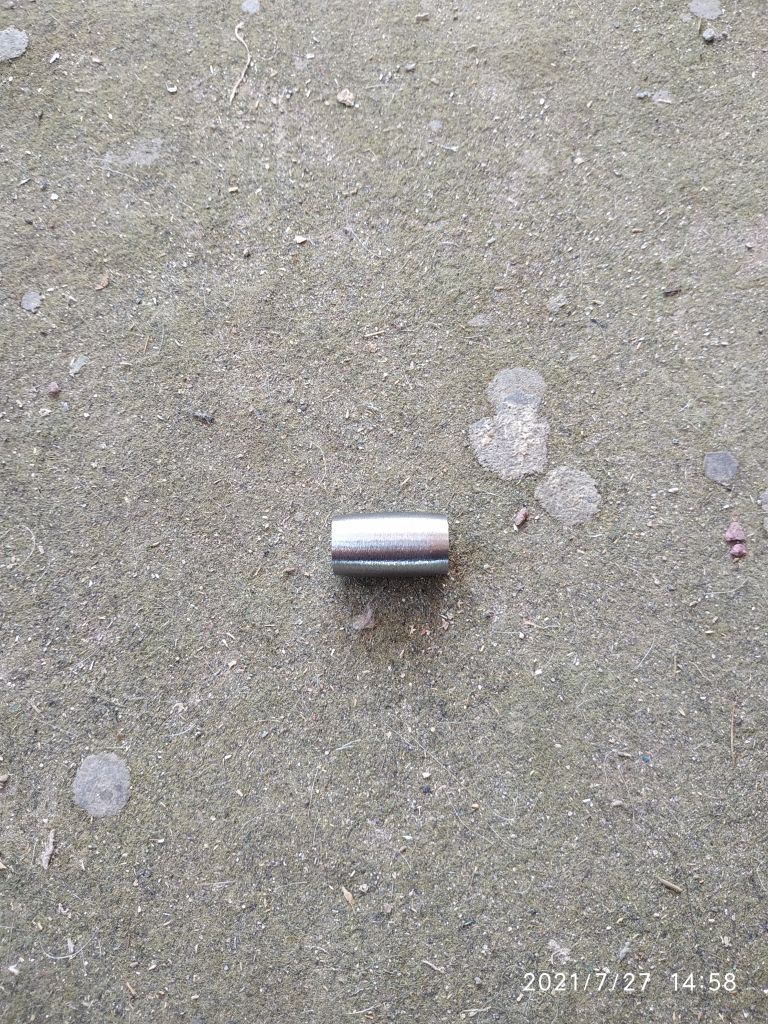

Сегодня из гаражной петли( хорошее железо, сверлится с трудом)
Следующая.

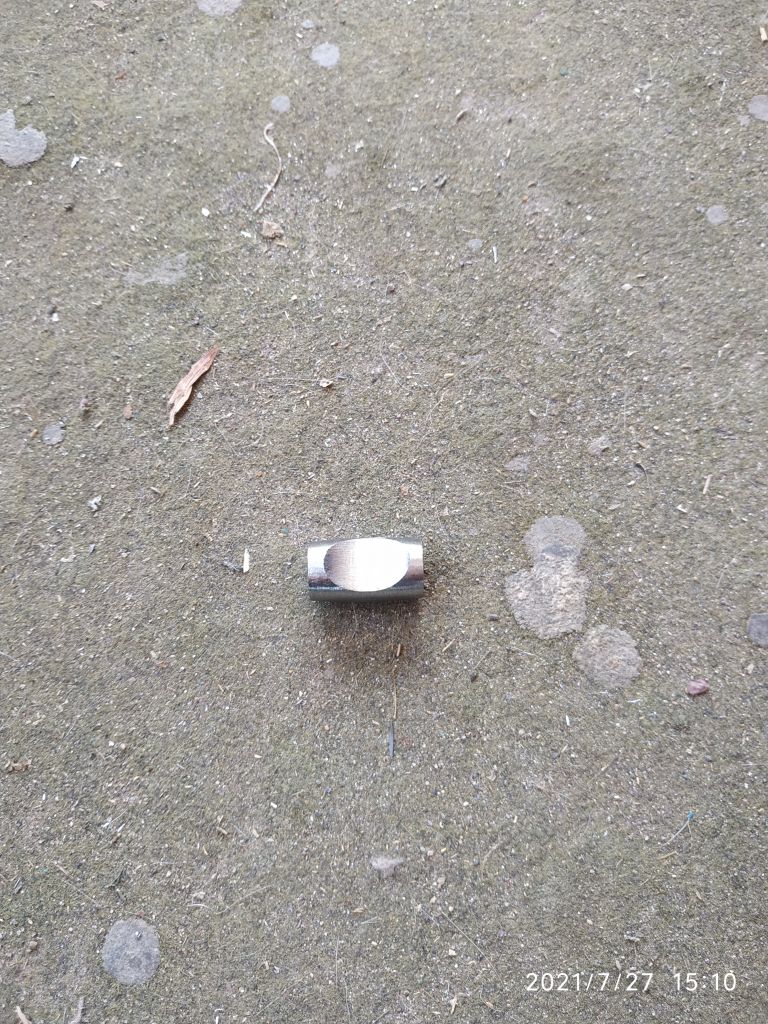

Сделал подседельный зажим.
Следующая. Следующая. Следующая. Следующая.

1

Re: Следующая.

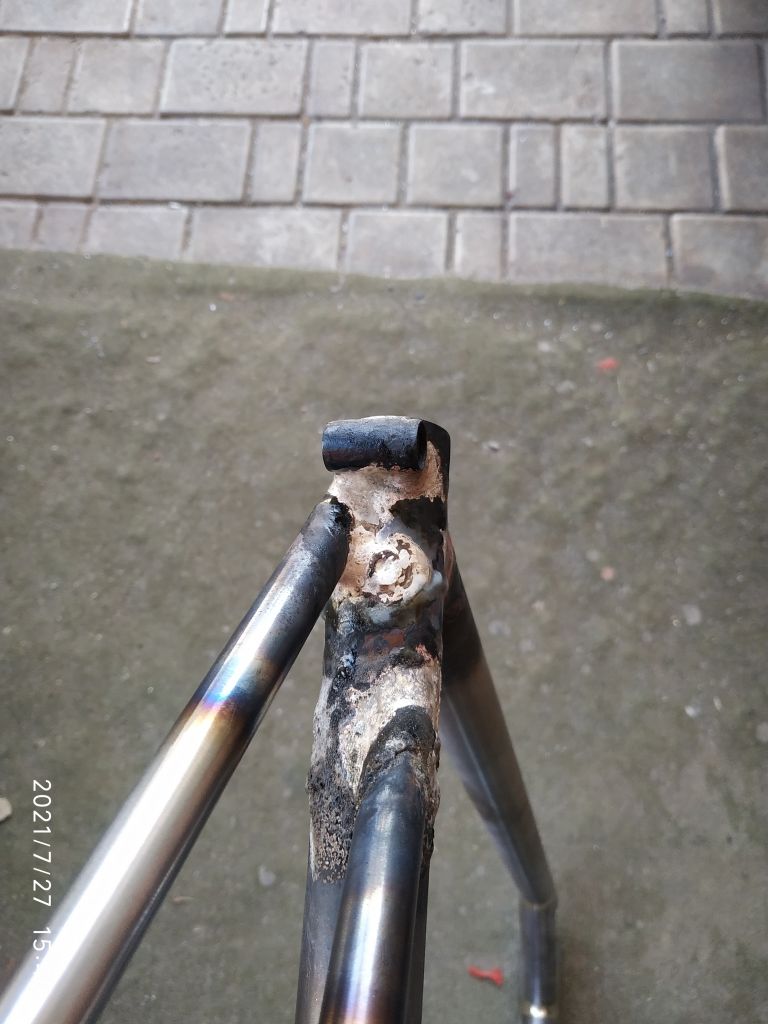

Далее припаял его
Следующая.

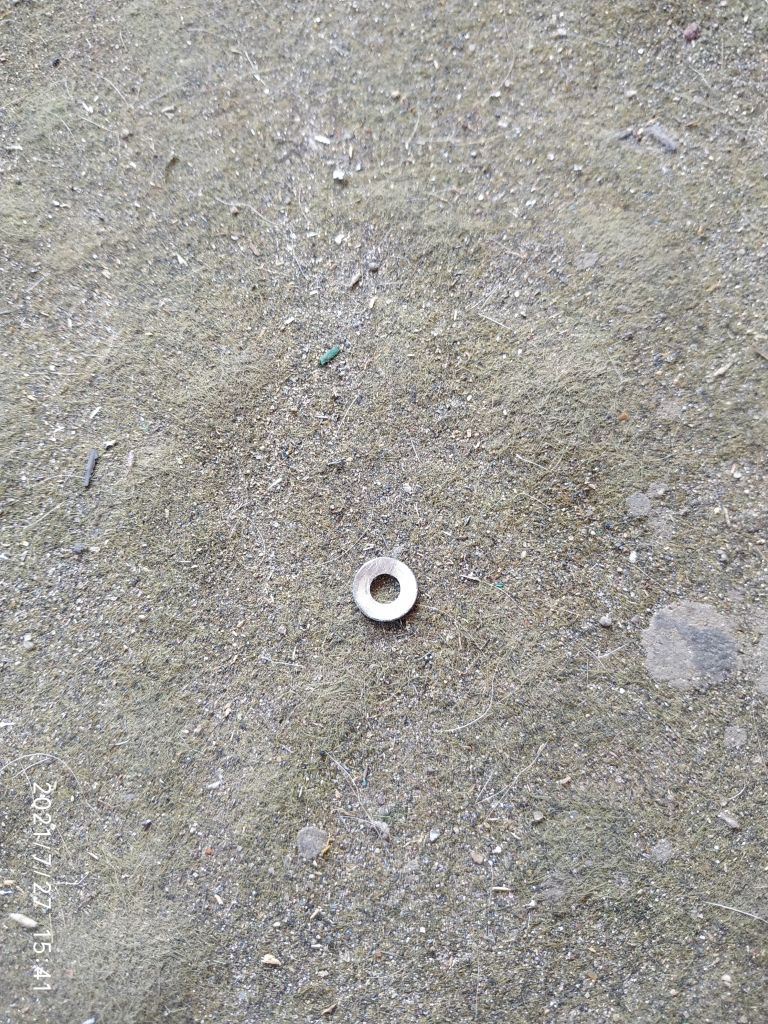

Нашёл маленькую шайбочку.
Следующая.
Согнул её радиусом и припаял.
Следующая.
И отправил раму купаться.

Добавлено: 27-07-2021 20:01:08

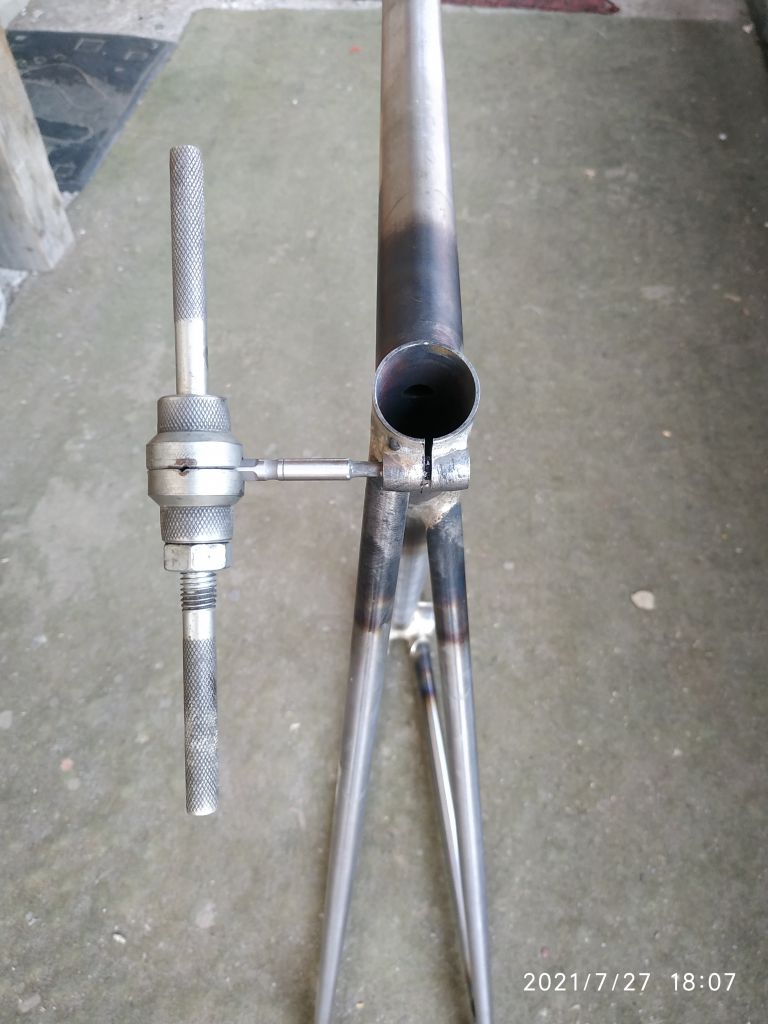

Далее немного надрезал и нарезал резьбу.
Следующая.


Добавлено: 27-07-2021 20:02:13

Просверлил шайбочку и надфилем начал делать фигурный разрез.

10

Re: Следующая.

img/ba

Re: Следующая.

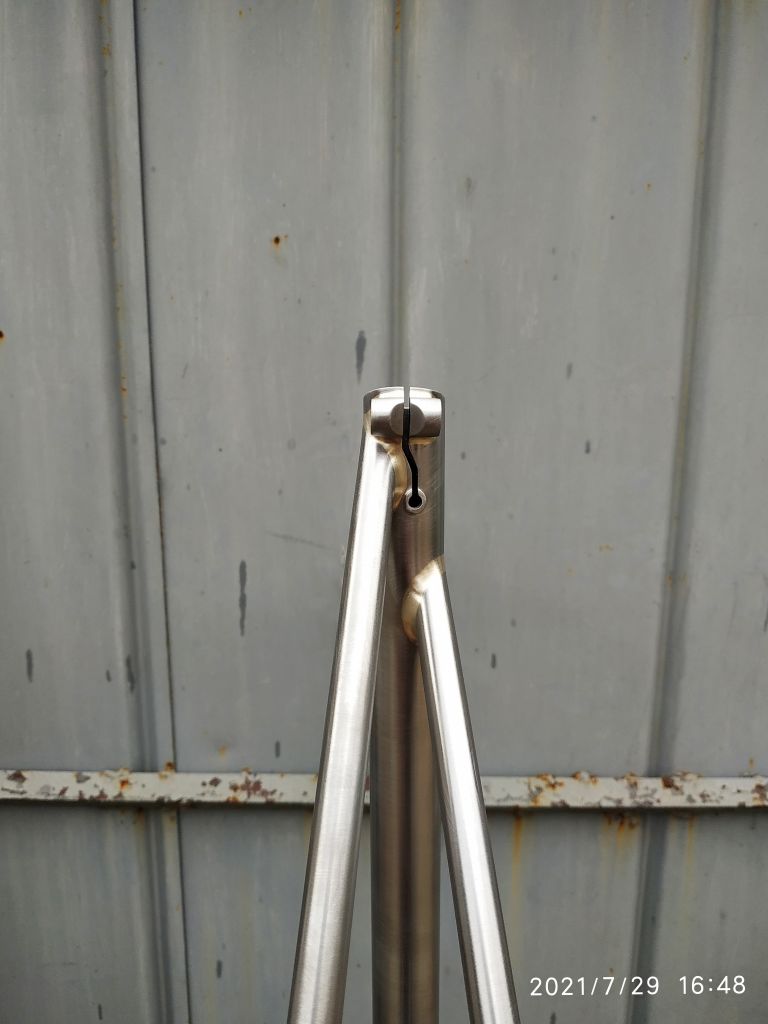

Два вечера с наждачкой и вот он.  img/ag
Следующая. Следующая. Следующая. Следующая.

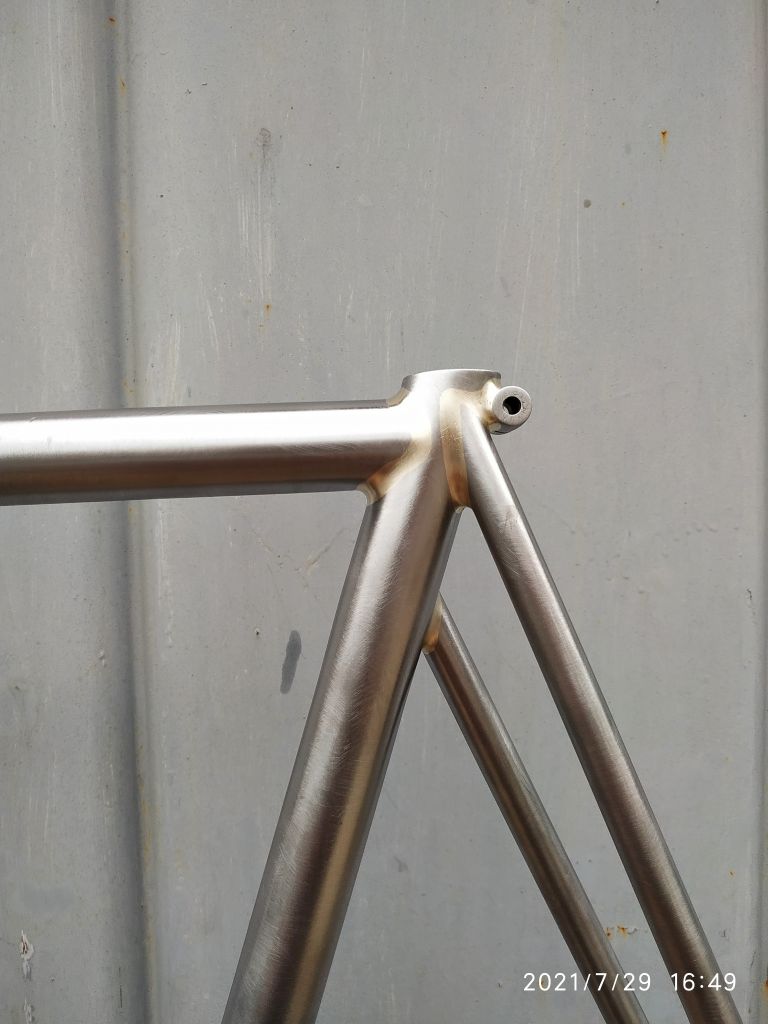

Подседельный узел.

7

Re: Следующая.

img/lupa Перья криво припаяны

Spoiler

img/bm  img/bj

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Следующая.

kisa, И разрез зажима кривой. img/ag

2

Re: Следующая.

atepernetuzh,
Я сразу догадался, зачем нужна "шайбочка", но первый прямой надрез трубы меня удивил..

Вышло красиво и необычно  img/ay

А когда водка закончилась, мы обезжиривали резьбы пятилетним коньяком.
I tried [соха] And got [софа]
Мой гараж

Re: Следующая.

Riverdale, спасибо.

Re: Следующая.

Вона что!  а я не понял сначала про шайбочку!  супер!  img/ay  img/ay  img/ay асоциации в голове: "техностиль " , "техногенный узел"

Re: Следующая.

tork, спасибо.

Re: Следующая.

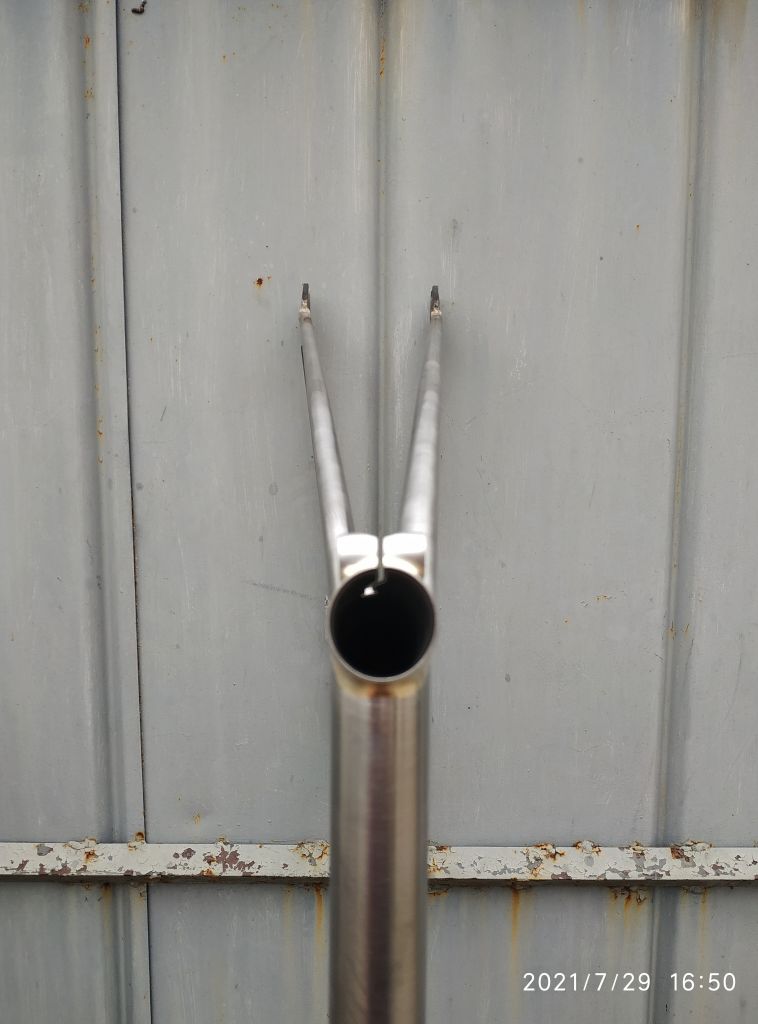

Сегодня буду заниматься мостиками. Коллеги, есть оригинальные идеи?
