Re: Про унифицированные "Туристы — шестизнаки" 153-411/412/413/414.

SD, а как же пятиступка В542-01? Она раньше их всех была, она уже была в серии когда на унифицированные "шестизнаки" техзадание только составляли. Вот что надо — измерить кареточный вал В542-01, какой был у не гоночного, но 10-ти скоростного. И какой был у В555, гоночного, и тоже 10-ти скоростного.

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

1

Ответ от Носорев Тарас

  • Носорев Тарас
  • Носорев Тарас
  • Старожил
  • На форуме
  • Откуда: Москва
  • На форуме с 04-02-2020
  • Сообщений: 1 208

Re: Про унифицированные "Туристы — шестизнаки" 153-411/412/413/414.

img/bu Блииииин, БЛИН!!!!!!!!! Увеличение длины кареточного вала связано с уменьшением длины цепной вилки , с поджатием задней части Стартонов, когда они стали короткими. Блин!!!!!!

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

2

Ответ от kisa

  • kisa
  • kisa
  • Старожил
  • Неактивен
  • Откуда: Киев
  • На форуме с 05-03-2017
  • Сообщений: 56 694

Re: Про унифицированные "Туристы — шестизнаки" 153-411/412/413/414.

img/bw Хаарррошая версия...
Про унифицированные "Туристы — шестизнаки" 153-411/412/413/414.
img/bn

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Сайт kisa

1

Ответ от kisa

  • kisa
  • kisa
  • Старожил
  • Неактивен
  • Откуда: Киев
  • На форуме с 05-03-2017
  • Сообщений: 56 694

Re: Про унифицированные "Туристы — шестизнаки" 153-411/412/413/414.

(уберу потом)
Носорев Тарас, может, эти↑↑ два поста анженерных унести в тему кареток, вслед за нашим базаром на эту тему (я его тоже отсюда унёс)?
Дабы там свободнее дискутировать, а здесь историю не разбавлять?

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Сайт kisa

Ответ от Носорев Тарас

  • Носорев Тарас
  • Носорев Тарас
  • Старожил
  • На форуме
  • Откуда: Москва
  • На форуме с 04-02-2020
  • Сообщений: 1 208

Re: Про унифицированные "Туристы — шестизнаки" 153-411/412/413/414.

kisa, я не против.

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

Ответ от SD

  • SD
  • SD
  • Опытный
  • На форуме
  • Откуда: Симбирск
  • На форуме с 23-11-2024
  • Сообщений: 686

Re: Про унифицированные "Туристы — шестизнаки" 153-411/412/413/414.

kisa,
Носорев Тарас,

У меня есть в доступности в555 (недалеко), и в 542-01 (не совсем близко, у друга) я измерю.
По внешним признакам детали и там и там оригинальные.
На 542-01 система пятилапка со звездами 51/48. На в555 система трехлапка 51/48, хотя бывают и с пятилапками. Та система, что у меня похожа на в552 (трехлапка, звезда 51 с широкими лучами, отдельные отверстия под шатун, отдельные под зв. 48).
Константин, если смотреть по нарисованной вами схеме, то со звездами 51/48 их нужно отодвигать от пера. Т. Е. Валы, скорее всего длинные.


А пятиступка в 542-01 ранних выпусков собирается на коротком (узком) барабане. Сначала идет звезда большая/ проставка/ 2я звезда/ проставка/3я звезда/проставка/4звезда/5я звезда т14 от СШ, с резьбой.
Перед ней нет проставки, т. к. на самой звезде есть поясок, обеспечивающий зазор.
Малая звезда занимает место гайки, которые ставили раньше.

Носорев Тарас, Про барабаны трещотки разной ширины я узнал от вас, вы раньше об этом писали. Я только измерил и эту инф подтвердил.

Ответ от Носорев Тарас

  • Носорев Тарас
  • Носорев Тарас
  • Старожил
  • На форуме
  • Откуда: Москва
  • На форуме с 04-02-2020
  • Сообщений: 1 208

Re: Про унифицированные "Туристы — шестизнаки" 153-411/412/413/414.

SD, вот это дело будет! А я измерю валы на В552 и В553, хотя по таблицам запчастей они одинаковы. И даже В555 всё ещё оснащался валом типа "В552", судя по Руководству от 1971 года.
Да, очень хочется увидеть как на короткий барабан уместится 5 звёзд. Ещё никто не разбирал и не делал сравнительные фотки рядом лежащих барабанов от В542-01 и просто В542. Вот разницу между удлинёнными барабанами "шестизнаков" 153-411/412/414 и короткими барабанами предшествующих моделей В542 и В301 я изучал. Это да.

И вот что подумалось ещё: когда начали ставить системы с большим перепадом зубьев 51/40 и 53/43 , вероятно пришлось несколько увеличить расстояние между звёздами, немного, чтобы цепь, будучи глубоко на малой передней звезде, не задевала зубья на большой при перекидке сзади. Чуток из-за этого, чуток из-за укорачивания цепной вилки — добавили дополнительные миллиметры к валу 155-411.

Рама вилку умоляла, без колёс чтоб не гуляла !
Спортсменом можешь ты не быть, но велик "Спорт" иметь ОБЯЗАН!!!
Собаки не лают на В541 — они восторженно бегут рядом!!

Ответ от Носорев Тарас

  • Носорев Тарас
  • Носорев Тарас
  • Старожил
  • На форуме
  • Откуда: Москва
  • На форуме с 04-02-2020
  • Сообщений: 1 208

Re: Про унифицированные "Туристы — шестизнаки" 153-411/412/413/414.

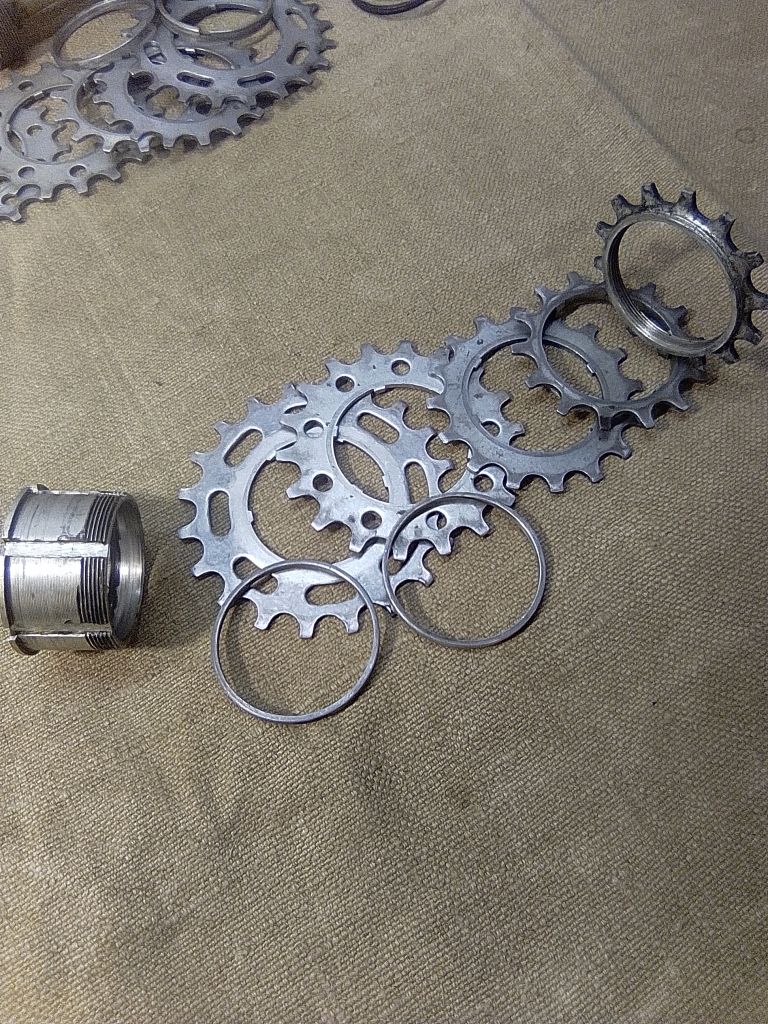

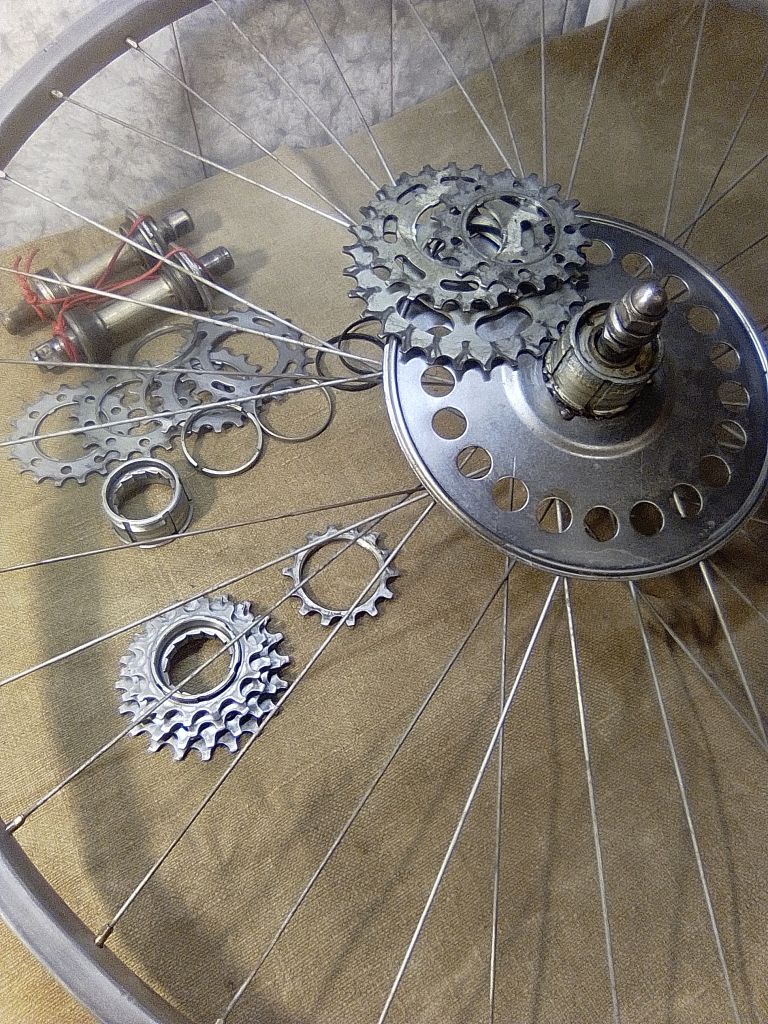

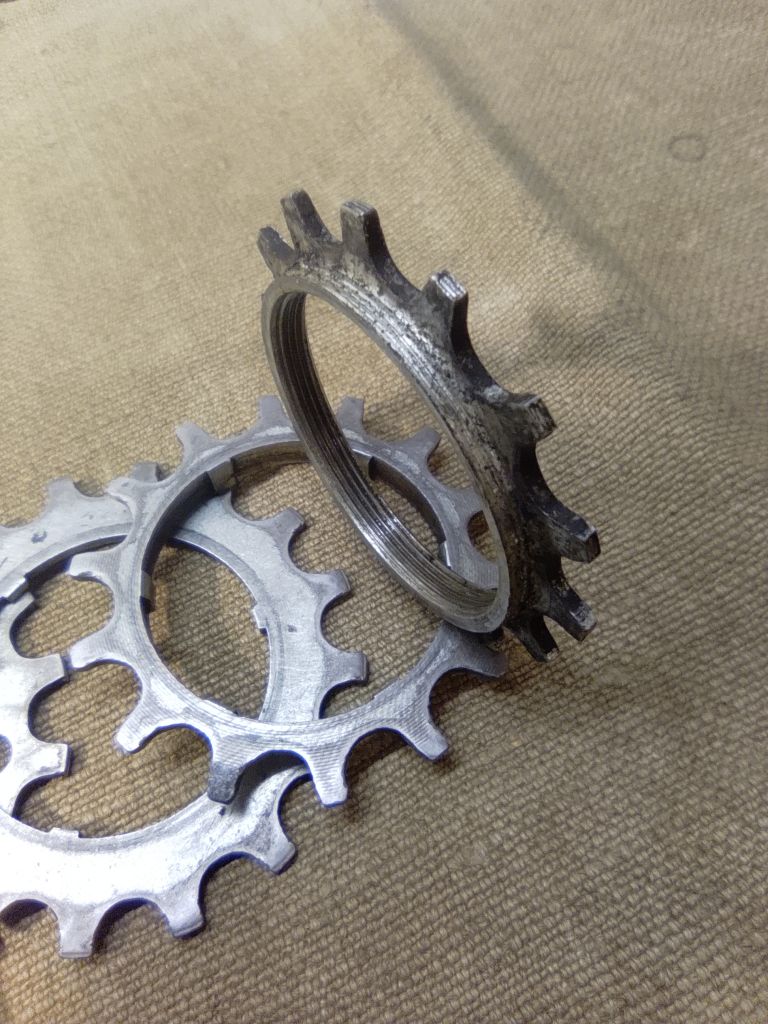

SD, нет, всё, не могу спать, пошёл приделывать к барабану от В542 резьбовую звезду от 153-411. Про унифицированные "Туристы — шестизнаки" 153-411/412/413/414. Про унифицированные "Туристы — шестизнаки" 153-411/412/413/414. Про унифицированные "Туристы — шестизнаки" 153-411/412/413/414.

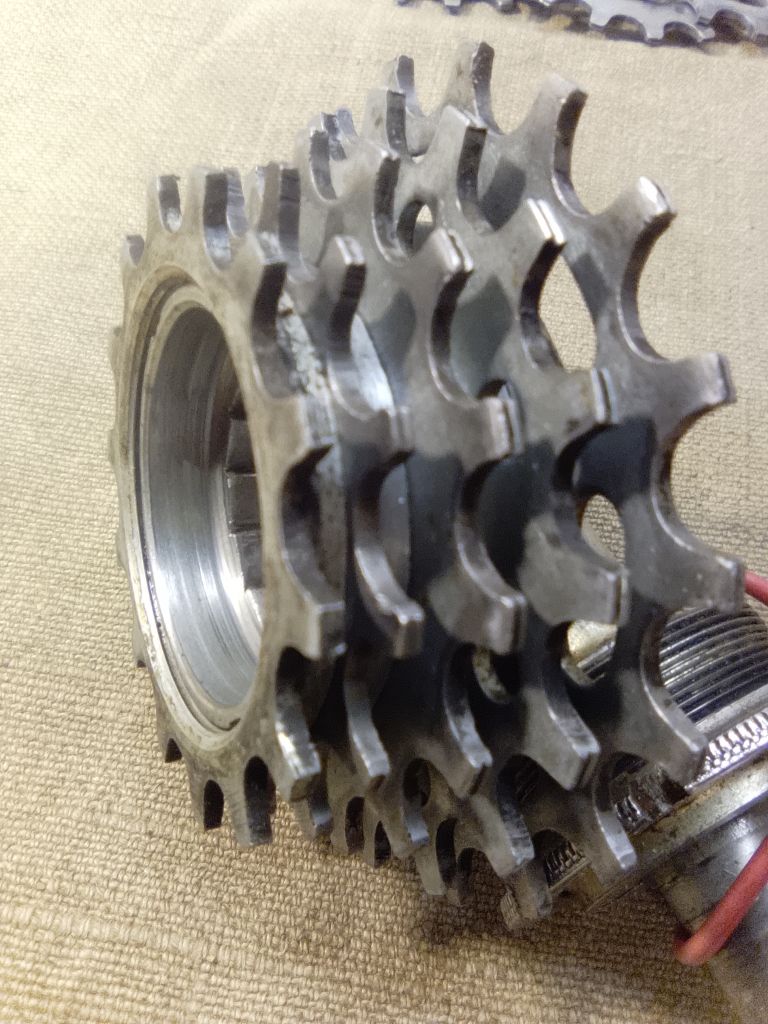

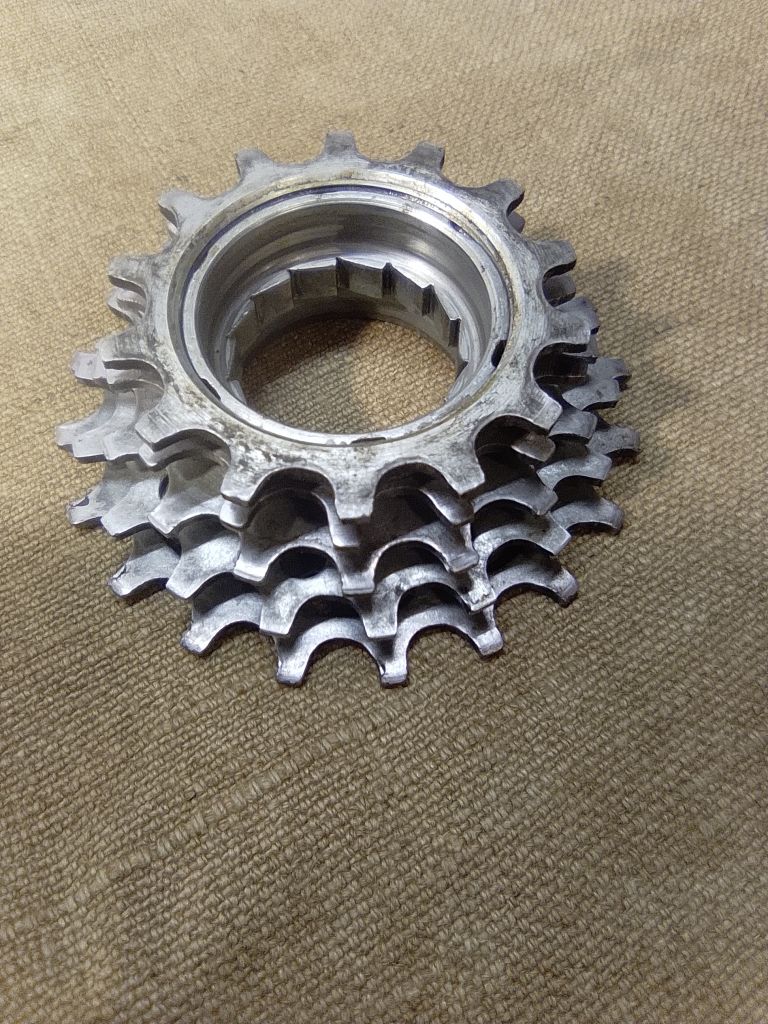

Вот, демонтировал и к родным четырём звёздам от В542 пятую примонтировал. Никогда раньше такая мысля не приходила как-тоПро унифицированные "Туристы — шестизнаки" 153-411/412/413/414. Про унифицированные "Туристы — шестизнаки" 153-411/412/413/414.

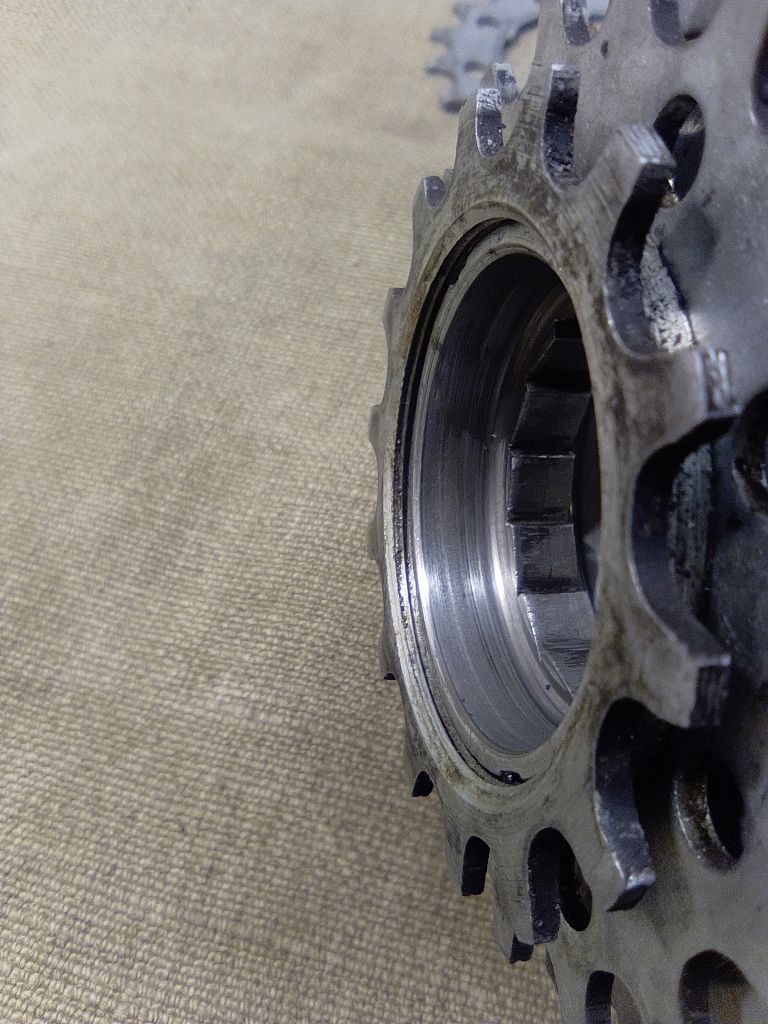

В принципе пакет звёзд умещается, блокируется, остаётся не задействовано витка полтора резьбы на малой звёздочке. Теперь буду ожидать Вашей фотографии барабана В542-01, с размером естественно по длине.

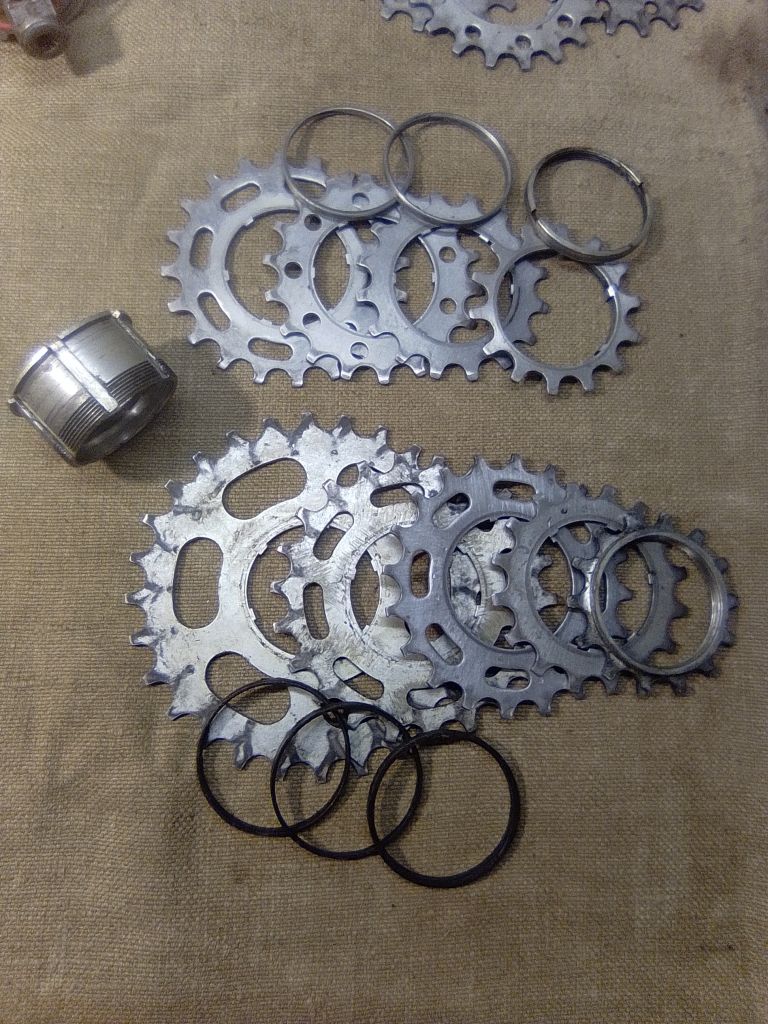

Попробовал ещё нацепить на барабан В542 комплект звёзд от 153-414 плюс одну звезду, всё то же самое по длине получается, немного резьбы не задействовано на 14-ти зубой блокирующей. Про унифицированные "Туристы — шестизнаки" 153-411/412/413/414. Про унифицированные "Туристы — шестизнаки" 153-411/412/413/414.
