Re: Alyonka Workshop

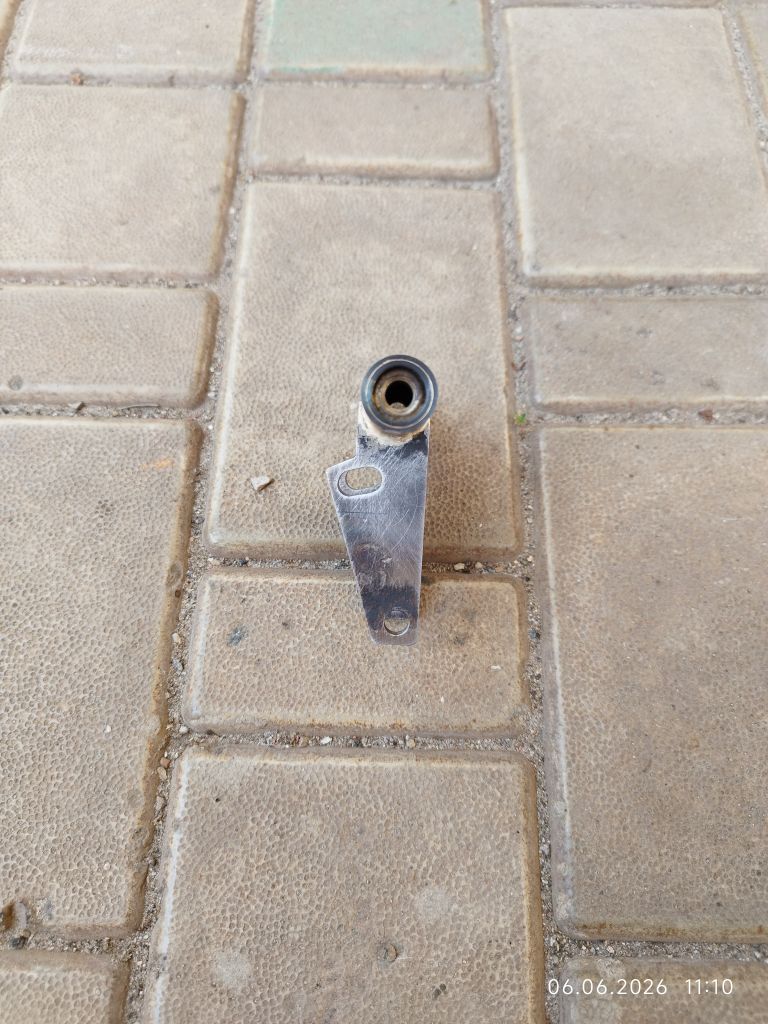

Расширил верхние отверстия для хода оси
Alyonka Workshop Alyonka Workshop Alyonka Workshop всё покрасил, собрал и распаял : )
Alyonka Workshop
Получилось немного криво, хотя регулировки каретки и зазоры позволяют выровнять это в пространстве. Перфекционизм, наверное : )

Добавлено: 06-06-2026 20:00:42

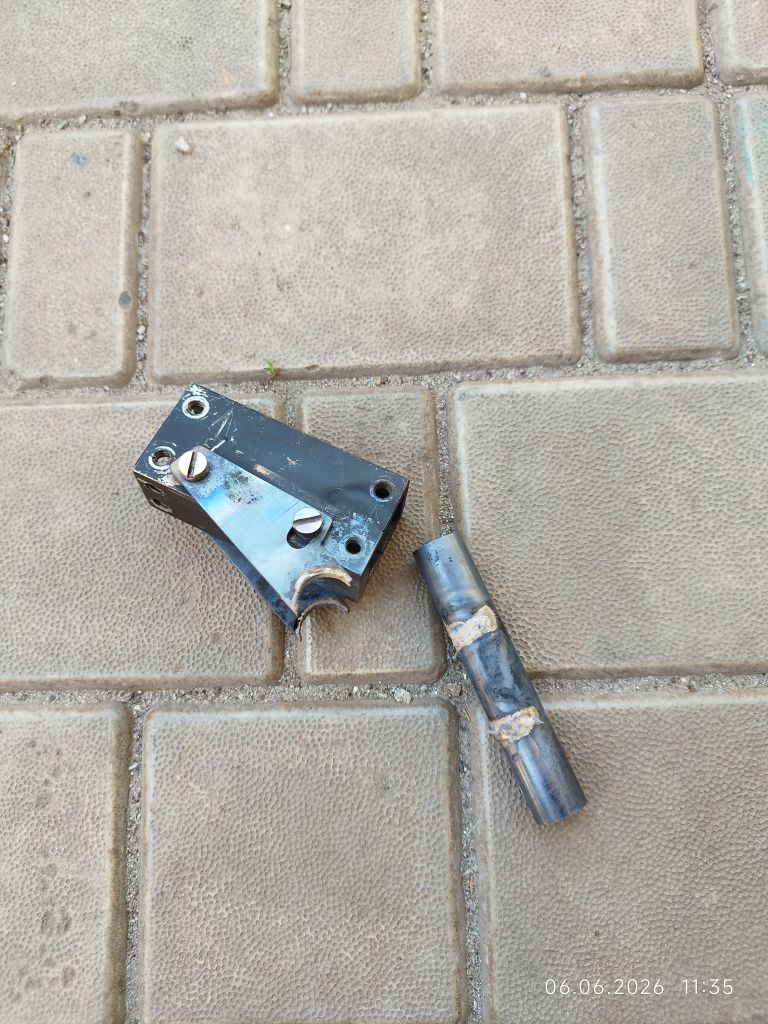

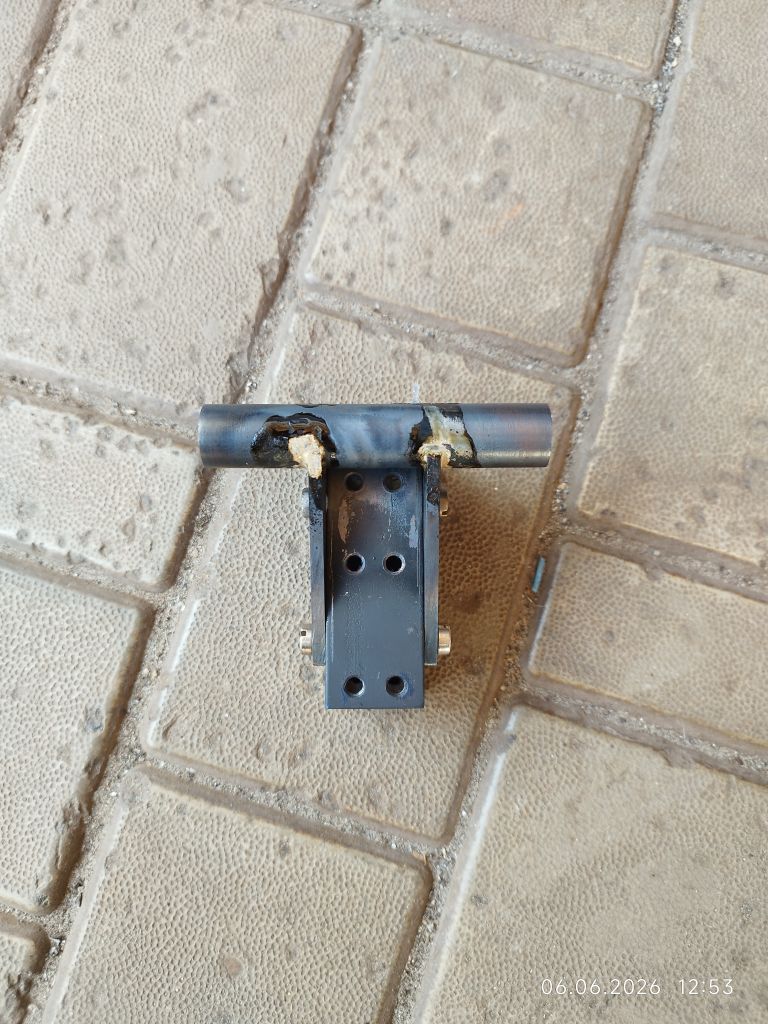

Далее спаял назад
Alyonka Workshop

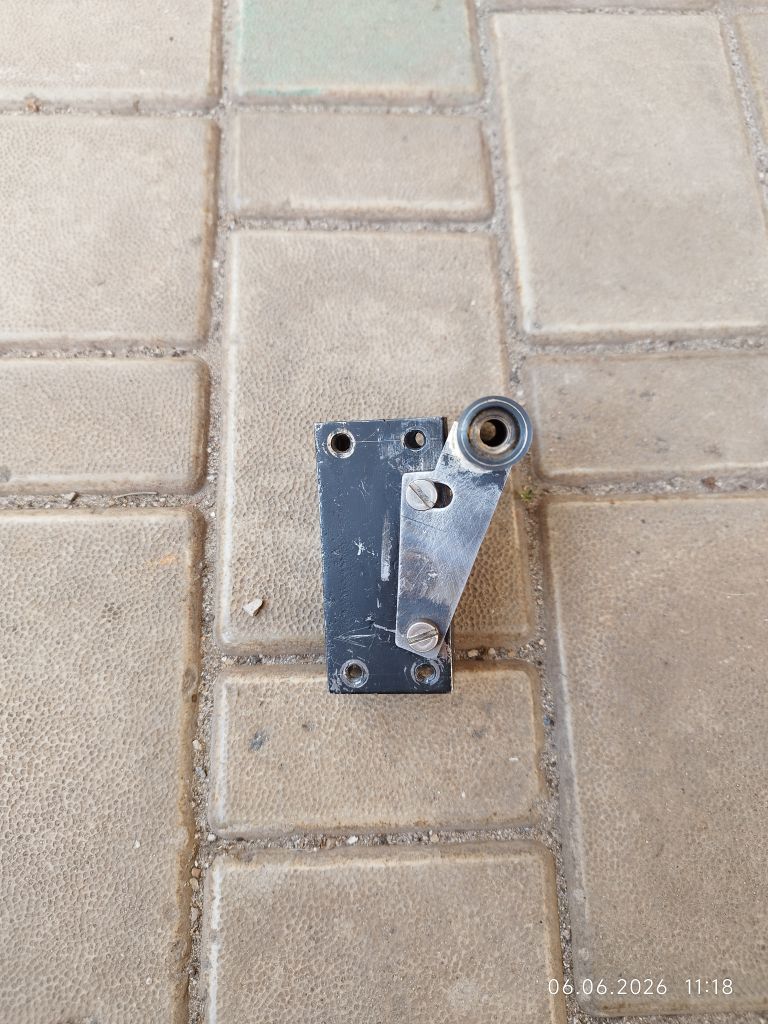

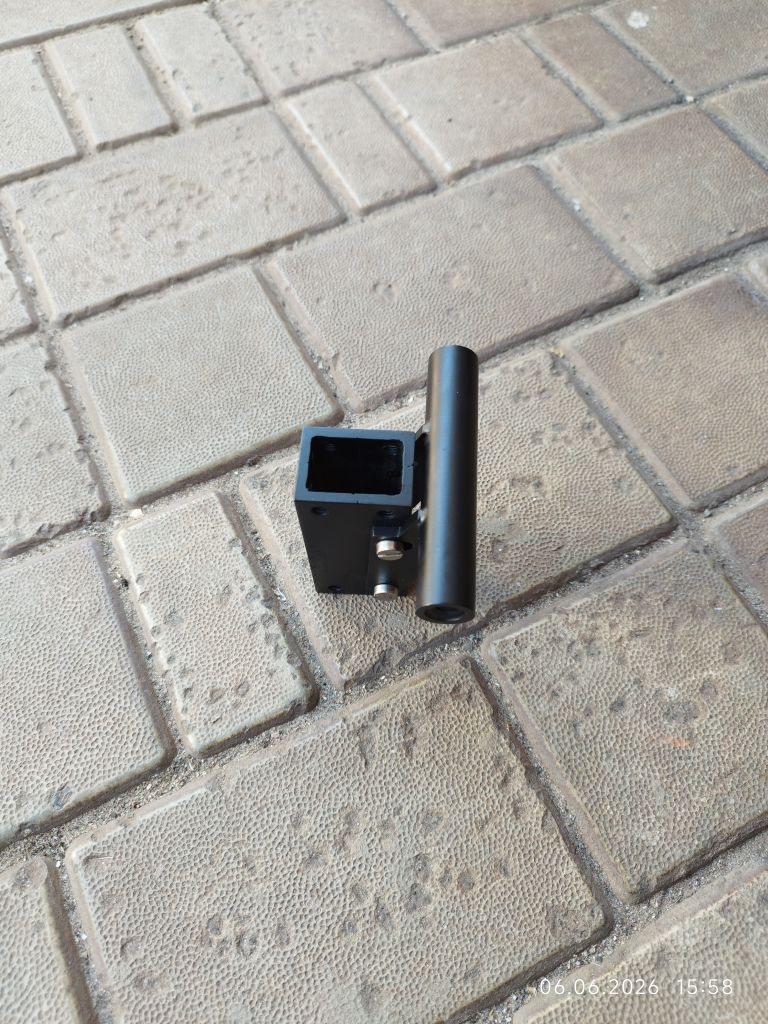

Покрасил, собрал
Alyonka Workshop

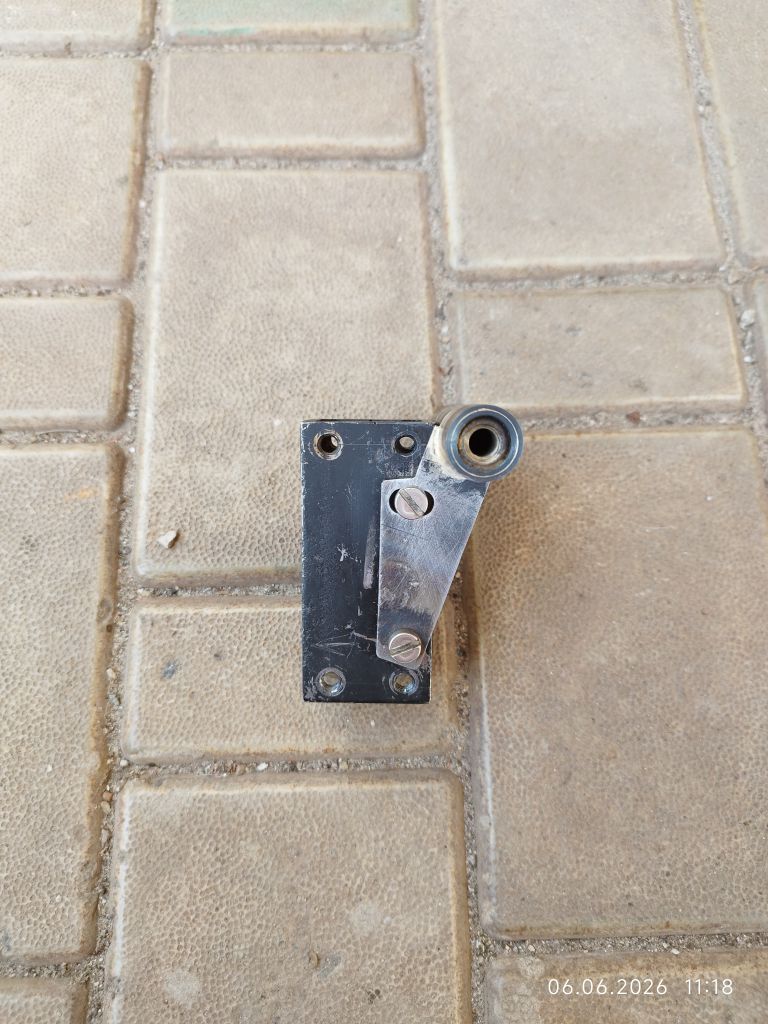

И распаял : )


Добавлено: 06-06-2026 20:02:19

Вообщем, раз пять было попыток, пока меня не устроило. Всё опять очистил от флюса, покрасил.


Добавлено: 06-06-2026 20:02:46

Кстати, ход получается в районе 3-4 мм.

3

Ответ от atepernetuzh

  • atepernetuzh
  • atepernetuzh
  • Старожил
  • Неактивен
  • Откуда: Харьков, Украина
  • На форуме с 09-01-2019
  • Сообщений: 3 446

Re: Alyonka Workshop

И эту ось даже можно при необходимости подпружинить. Даже с двух сторон.

Ответ от teorijalavua

  • teorijalavua
  • teorijalavua
  • Опытный
  • Неактивен
  • Откуда: Харьков
  • На форуме с 24-11-2025
  • Сообщений: 236

Re: Alyonka Workshop

atepernetuzh, я себе это немного не так представлял. В голове были мысли о подвижной всей стойке, чтобы увеличить радиус и снизить перепад по высоте при движение вперед-назад. Ну я не вычерчивал, реальных размеров не знаю. Видимо и такого рычага хватает.  img/ay

Ответ от atepernetuzh

  • atepernetuzh
  • atepernetuzh
  • Старожил
  • Неактивен
  • Откуда: Харьков, Украина
  • На форуме с 09-01-2019
  • Сообщений: 3 446

Re: Alyonka Workshop

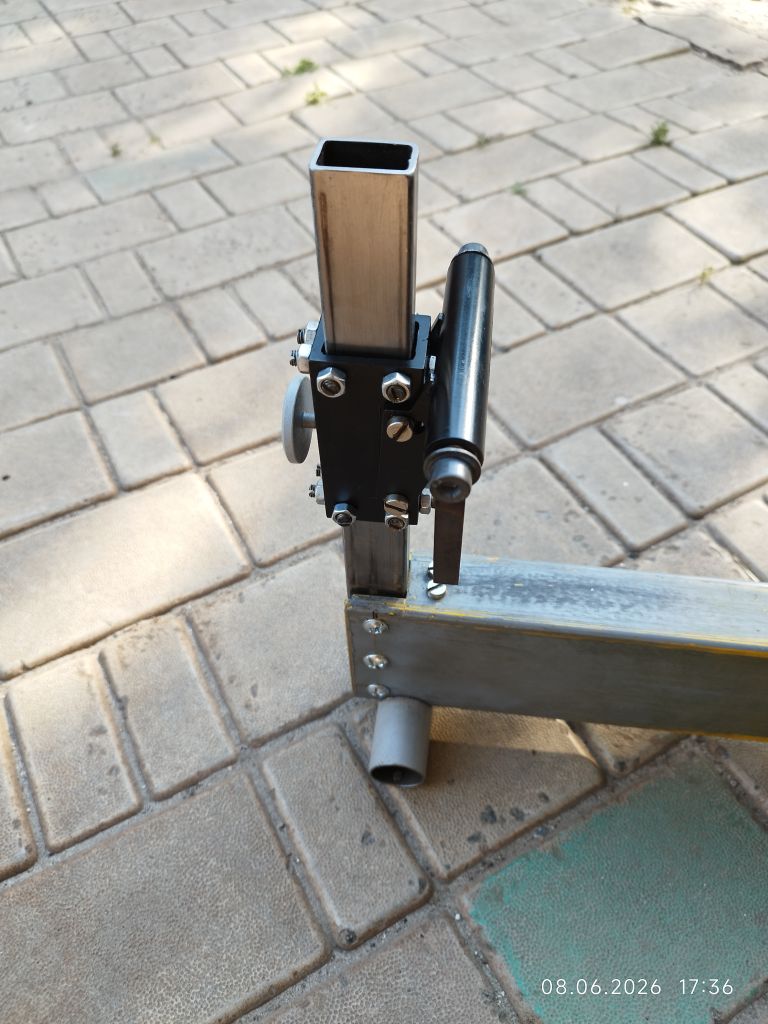

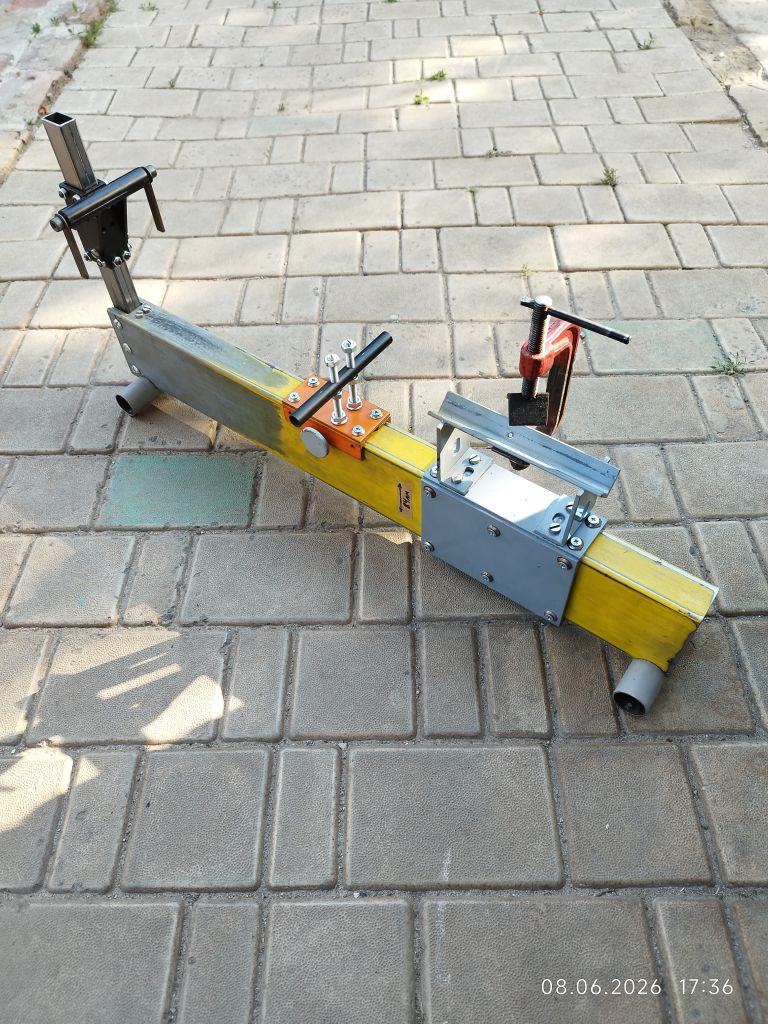

Закончил я каретку и настройку стапеля
Alyonka Workshop

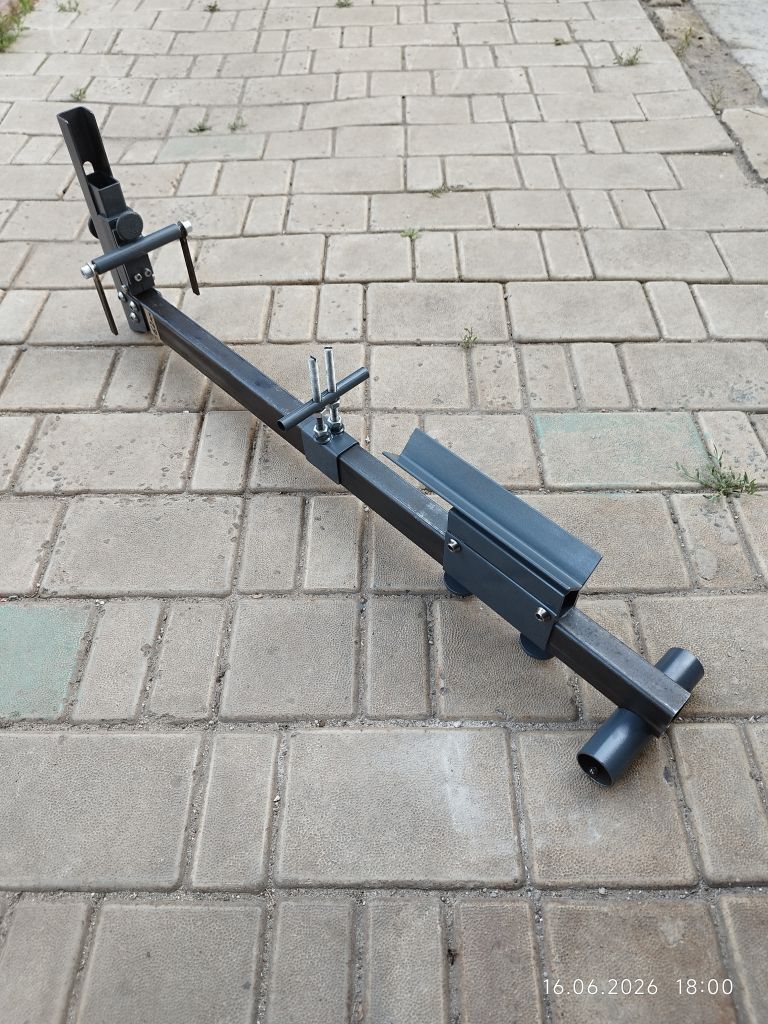

Люфта нет вообще не в каком направлении,только свободное движение оси вперед-назад в районе 3 мм. И решил прикрутить струбцину для поджимки штока. Всё таки так удобнее, чем когда она съёмная. И вот крайняя версия стапеля
Alyonka Workshop

4

Ответ от SD

  • SD
  • SD
  • Опытный
  • Неактивен
  • Откуда: Симбирск
  • На форуме с 23-11-2024
  • Сообщений: 912

Re: Alyonka Workshop

Точное приспособление для точных работ  img/ay

Ответ от tork

  • tork
  • tork
  • Старожил
  • Неактивен
  • Откуда: Астрахань
  • На форуме с 05-07-2017
  • Сообщений: 5 101

Re: Alyonka Workshop

img/ay Класс!
Вы в стапеле паять будете? Такая красота обгорит от горелки?

Я знаю, что я ничего не знаю. Я вижу, что я ничего не вижу.....

Ответ от atepernetuzh

  • atepernetuzh
  • atepernetuzh
  • Старожил
  • Неактивен
  • Откуда: Харьков, Украина
  • На форуме с 09-01-2019
  • Сообщений: 3 446

Re: Alyonka Workshop

Спасибо. В стапеле, конечно,для этого и его и делал. Обгорит конечно, частично и местами.

Ответ от atepernetuzh

  • atepernetuzh
  • atepernetuzh
  • Старожил
  • Неактивен
  • Откуда: Харьков, Украина
  • На форуме с 09-01-2019
  • Сообщений: 3 446

Re: Alyonka Workshop

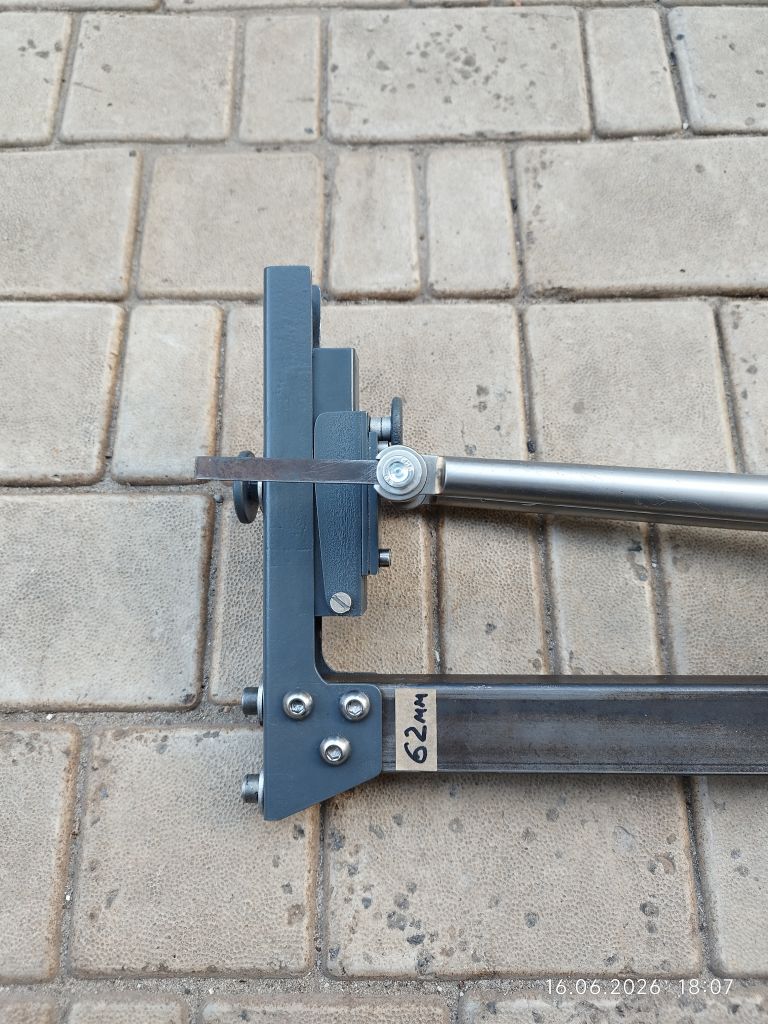

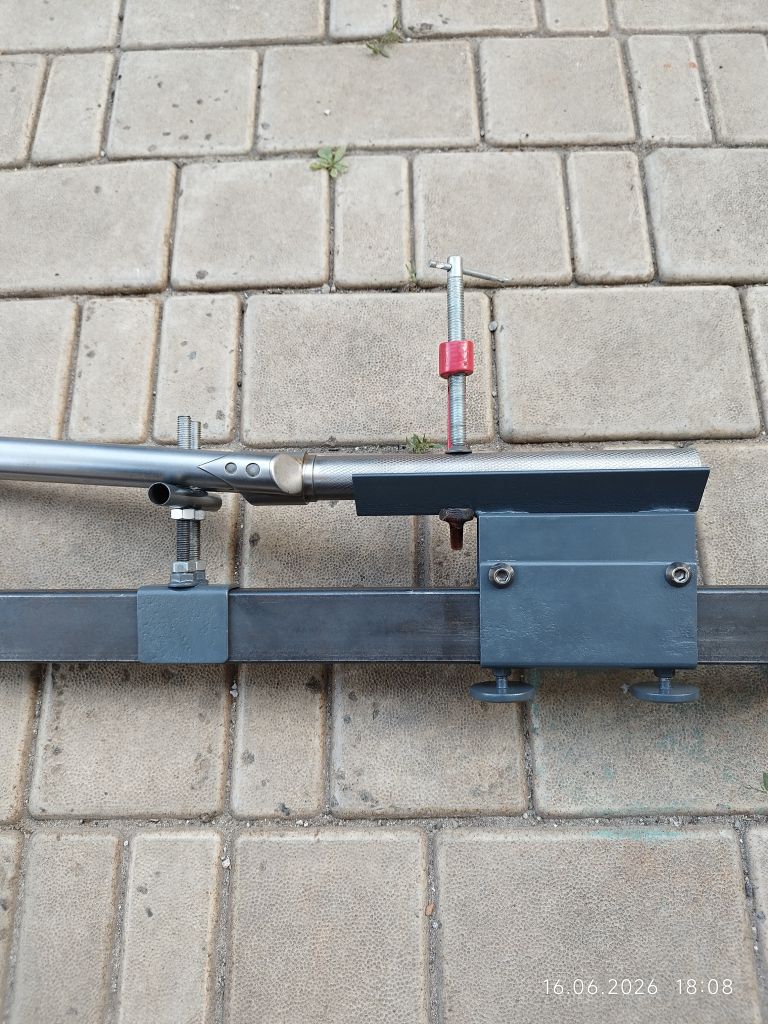

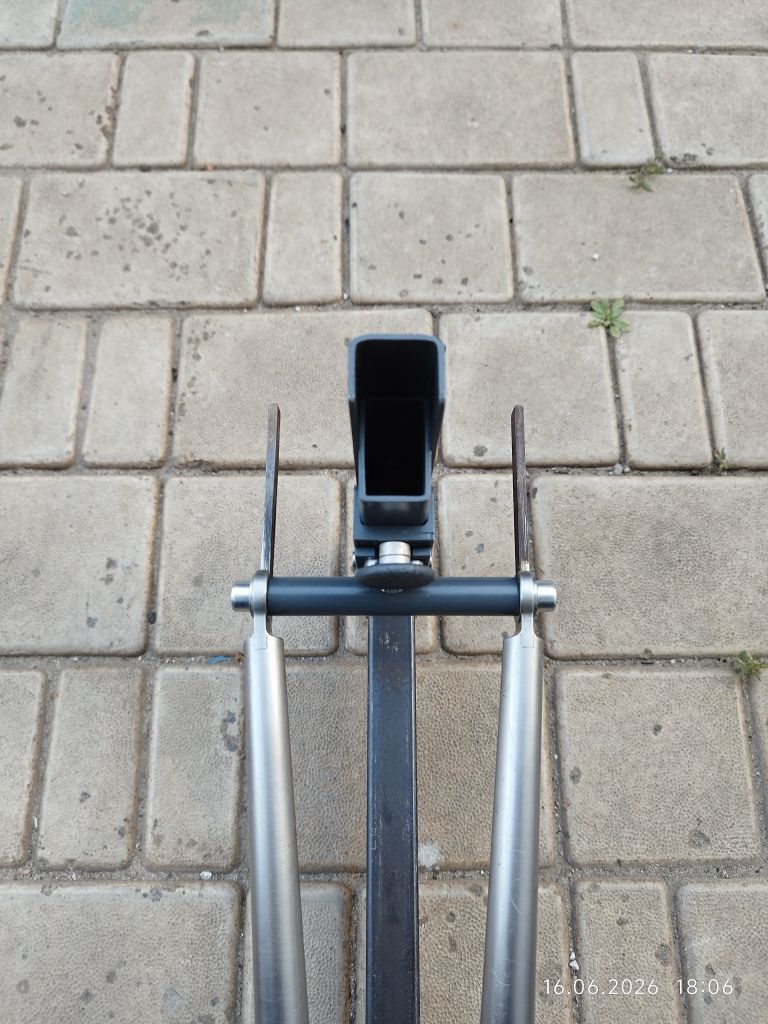

Сделал ещё один стапель для вилок с плавающей осью. Вернее модернизировал старый.
Alyonka Workshop Alyonka Workshop Alyonka Workshop Alyonka Workshop
