Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Не, низя забивать. Доведите до конца, иначе потом постоянно глаза мозолить будет и будете жалеть что не сделали. Отдохните, и попробуйте снова img/ad

153-412 79
112-512 78
Олимпийка 80
В-541 66

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Eclipse, спочатку треба добре труби і вузли роздивитись. На деяких радянських рамах нижня труба трішки крива фабрично і під лінійку не вирівнюється (одні вузли для всіх ростовок використовували).

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

CustoмBicyclьimg/ag Вы всё в одну кучу.
На разных ростовках углы всех узлов одинаковы img/ag
А тот прогиб гижней трубы (мы все про  него знаем), похоже, следствие лобового удара. Но слабого.
Сильно подозрительно на разных заводах  одинаковый "брак".

Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

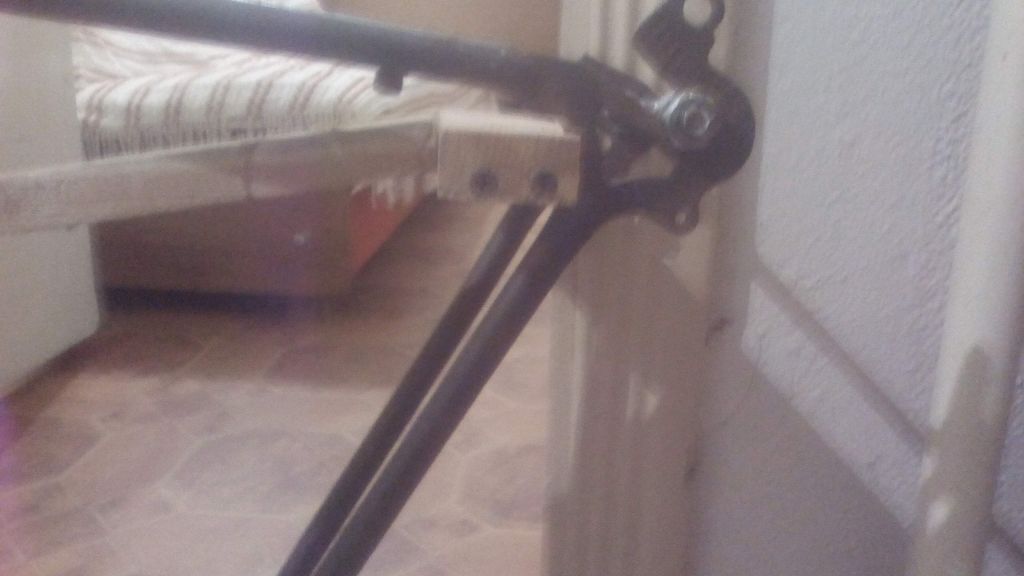

Немного дополню способ правки подседельной трубы дамки от коллеги крокоПавлик, https://krokovod.org/forum/viewtopic.ph … 814#p71814
то же, но без домкрата
Азбука кроковода. Контроль і правка геометрії фреймсета Азбука кроковода. Контроль і правка геометрії фреймсета Азбука кроковода. Контроль і правка геометрії фреймсета
Ровняется ударами молотка вниз вдоль подседельной трубы через брусок-проставку.

Туристы. Разъездной и дамка
Мои стартоны
Мнение - самая низшая форма знания.

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

agafonov1980, упс, нормально так. Нужно воспользоваться будет. А то впечатление, что моя почти не катаная "Сура-4" искривлена в этом месте.

"Ненавижу, когда все шагают в ногу одинаково стриженые, одинаково одетые, с одинаковыми мыслями в одинаково пустых головах" (С) Кий.

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

img/af
https://krokovod.org/forum/viewtopic.php?pid=3335#p3335

Азбука кроковода. Контроль і правка геометрії фреймсета

Дров меньше уходит img/ag

Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Главное, никакой специнструмент не нужен. Пила, молоток и выпуклый военнно-мроской глаз img/ag  img/ag  img/ag

Добавлено: 17-12-2018 10:51:42

kisa, так то для рулевой, а это для заднего треугольника, хотя, да, принцип тот же.

Туристы. Разъездной и дамка
Мои стартоны
Мнение - самая низшая форма знания.

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Костя, тот прогиб на раме ты видел. Это та рама в-134, на котором мы латку варили. Там не брак, а именно удар был, даже скорее два. Один видимо возле рулевого стакана, а второй возле каретки (там вмятинка имеется). Все же хочется выровнять, потому, что будет глаз мозолить даже не видимость, а само осознание наличия кривизны (я себя знаю :-) ). Шпильку, шайбы, гайки приобрел, теперь буду мастерить приблуду для

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Тут вот такая проблема возникла .Заднее колесо - снизу :
Азбука кроковода. Контроль і правка геометрії фреймсета
колесо относительно нижних перьев - посредине , а вот вид сверху :

Азбука кроковода. Контроль і правка геометрії фреймсета


В чём может быть проблема ? Обод ровный , "восьмерки" нет.

ЛуганскВорошиловградЛуганск

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Igor iz Lugansk, Перья по высоте разные. лечится напильником.

Хочу Все Знать

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Igor iz Lugansk, колесо іншим боком ставили (зіркою зліва)? Раму нитками перевіряли?

Spoiler

Варіантів декілька: несиметричні зонти, крива рама, неправильно впаяні дропи, різної довжини пера чи стойки

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Промерял раму - есть небольшие отклонения
Азбука кроковода. Контроль і правка геометрії фреймсета

Слева (на фото) расстояние до подседельной трубы - 30 мм , справа - 25.
Длинных шпилек  пока нет , проверил соосность линейкой :
Азбука кроковода. Контроль і правка геометрії фреймсета

Левое перо чуть длинней - приблизительно на 5 мм
Колесо переворачивал - тоже самое , вверху так же уходит в сторону.
При установке колеса ось с левой стороны не до упора  опускал - тогда ровно стоит. Так и оставить или что то надо делать ? ( перья , естественно - выравнивать и на раму внимание не обращайте - старую покраску буду смывать )

ЛуганскВорошиловградЛуганск

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Igor iz Lugansk, сначала правьте раму. потом дальше будем думать

Добавлено: 19-12-2018 21:34:27

Igor iz Lugansk пишет:

ось с левой стороны не до упора  опускал - тогда ровно стоит.

перья разной длинны это...

Хочу Все Знать

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Igor iz Lugansk, Нитку сначала нужно через рулевой стакан протягивать. Таким образом исключается кривизна передней вилки и проверятся симметричность задних перьев. До этого нужно стрельнуть глазом параллельность рулевого стакана и подседельной трубы.

После того, как выровняете задние перья можно через вилку  нитку тянуть.

Это про проверку общей геометрии.

Igor iz Lugansk пишет:

Левое перо чуть длинней - приблизительно на 5 мм

Это существенно много

Re: Азбука кроковода. Контроль і правка геометрії фреймсета

Всем добрый вечер ! Итак , шнурок через стакан плюс кусок доски :
Азбука кроковода. Контроль і правка геометрії фреймсета
Азбука кроковода. Контроль і правка геометрії фреймсета
И ещё - кусок доски плюс здоровенный газовый ключ . Результат :
Азбука кроковода. Контроль і правка геометрії фреймсета
Кажется всё получилось ! img/bo
