Re: Втулки — передние и бестормозные задние. Трещётки.
Dan, прошу фото торцов и измерения внешних и внутренних диаметров, а так же толщины стенки. Ну и то же самое по фланцам.
Diesel power
- Dan
- Опытный
- Неактивен
Re: Втулки — передние и бестормозные задние. Трещётки.
Eclipse, по фланцам выложу чертеж, как сваяем. По средней части нужные размеры можете на картинке показать? Завтра сниму.
- kisa
- Старожил
- На форуме
Re: Втулки — передние и бестормозные задние. Трещётки.
Dan, Стоп, а если поднять внутреннюю накатку на родном фланце?
Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
- Dan
- Опытный
- Неактивен
Re: Втулки — передние и бестормозные задние. Трещётки.
Тоже думал. На время может и поможет, но алюминий все-таки мягкий. Со временем все вернется и опять ослабнет. Скорее всего перед запрессовкой внутренней накатки и нет, судя по форме ее шлицев, она появляется как следствие.
Думаю, если это соединение ослабло, то восстановить его сколько-нибудь надежно не удасться.
Можно с фольгой прпробовать, но как добиться чтобы она туда ровно вошла... или подлезет вниз и не даст втулке до конца зайти, либо порвется, сместится и тд...
Ну и интересно новый экспериенс получить с изготовлением
- Кирилл
- Старожил
- Неактивен
Re: Втулки — передние и бестормозные задние. Трещётки.
Dan, судя по следам на фланцах, их после напрессовки ещё сверху накатывали на втулку.
- tork
- Старожил
- Неактивен
Re: Втулки — передние и бестормозные задние. Трещётки.
kisa пишет:
Dan, Стоп, а если поднять внутреннюю накатку на родном фланце?
склоняюсь к мнению коллегиkisa, ..... вы ничего не теряете в это случае
- Dan
- Опытный
- Неактивен
Re: Втулки — передние и бестормозные задние. Трещётки.
Кирилл, а что за следы? Там вроде и места особо нет чтобы прокатывать. Или я не так вас понял. Я думал, что просто в горячий фланец была запрессовка
tork, мы и так и так можем попробовать. И провести испытания потом, и сравнить
- kisa
- Старожил
- На форуме
Re: Втулки — передние и бестормозные задние. Трещётки.
Dan пишет:
Скорее всего перед запрессовкой внутренней накатки и нет,
Чисто интуитивно так и предполагал. Но это не отменяет возможности её раскатать, как один из вариантов.
Даа, вопросов пока больше, чем ответов. Но надеюсь, коллега Dan, эту сову разъяснит
Добавлено: 23-07-2018 20:27:15
Кстати, соосность — это очень хорошо, но насильно гнаться за большой точностью при этом в этом месте необязательно.
Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
- tork
- Старожил
- Неактивен
Re: Втулки — передние и бестормозные задние. Трещётки.
можно было бы не разбирать, а пробовать решить эту проблему малой кровью... методом наклёпа(молоточком и спец оправочкой завальцевать).... но это тонкая слесарная работа.... не каждый возьмётся... но я бы попробовал
но уже разобрали,.. (поздно пить боржоми когда почки отказали) шутка. экспериментируйте. потом расскажите
- Євгеній76
- Moderator
- Неактивен
Re: Втулки — передние и бестормозные задние. Трещётки.
Dan, я б робив два фланца. Ваш матеріал по міцності не поступиться рідному, але якщо замінити лише один, то блиск при поліровці може суттєво відрізнятися.
Я рухаюсь, значить я існую!
- Dan
- Опытный
- Неактивен
Re: Втулки — передние и бестормозные задние. Трещётки.
kisa пишет:
надеюсь, коллега Dan, эту сову разъяснит
Только как инструмент коллективного сознания уважаемого сообщества и некоторых знакомых материаловедов, конструкторов и причастных к производству добрых людей
tork, это для меня явно сложнее бы было. Наш путь непростой и с долгими медитациями и неожиданными поворотами событий
Евгений76, уже оба фланца в проработке! Именно по той причине, что вы указали, чтобы визуально не отличались. Но я их хочу анодировать
- Dan
- Опытный
- Неактивен
Re: Втулки — передние и бестормозные задние. Трещётки.

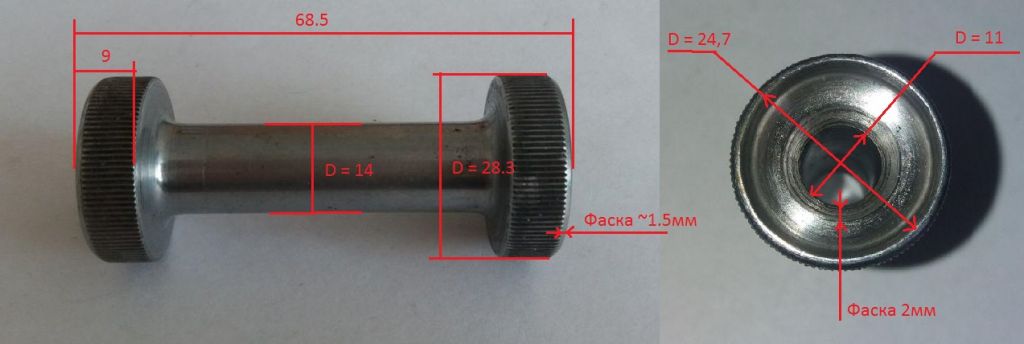

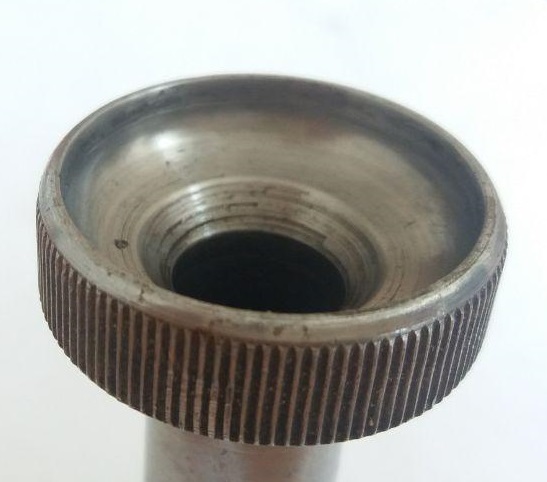

Размеры
- Eclipse
- Старожил
- Неактивен
Re: Втулки — передние и бестормозные задние. Трещётки.
Мучос грасиас! Можно и фланцы тоже, плюс толщину стенки втулки, которая впрессоввывается во фланец.
Diesel power
#389 24-07-2018 08:35:39 (25-07-2018 11:43:40 отредактировано Dan)
- Dan
- Опытный
- Неактивен
Re: Втулки — передние и бестормозные задние. Трещётки.
Eclipse, фланцы выложу в виде чертежей, пока точно не могу сказать когда.
Стенку можно вычислить вычитанием диаметров (28.3-24.7)/2 =1.8 мм. Это вместе с высотой шлицев. Или я не правильно понял о какой стенке речь?
Там в общем то и стенки как таковой нет, сразу почти начинается закругление дорожки
- Кирилл
- Старожил
- Неактивен
Re: Втулки — передние и бестормозные задние. Трещётки.
Dan пишет:
Кирилл, а что за следы

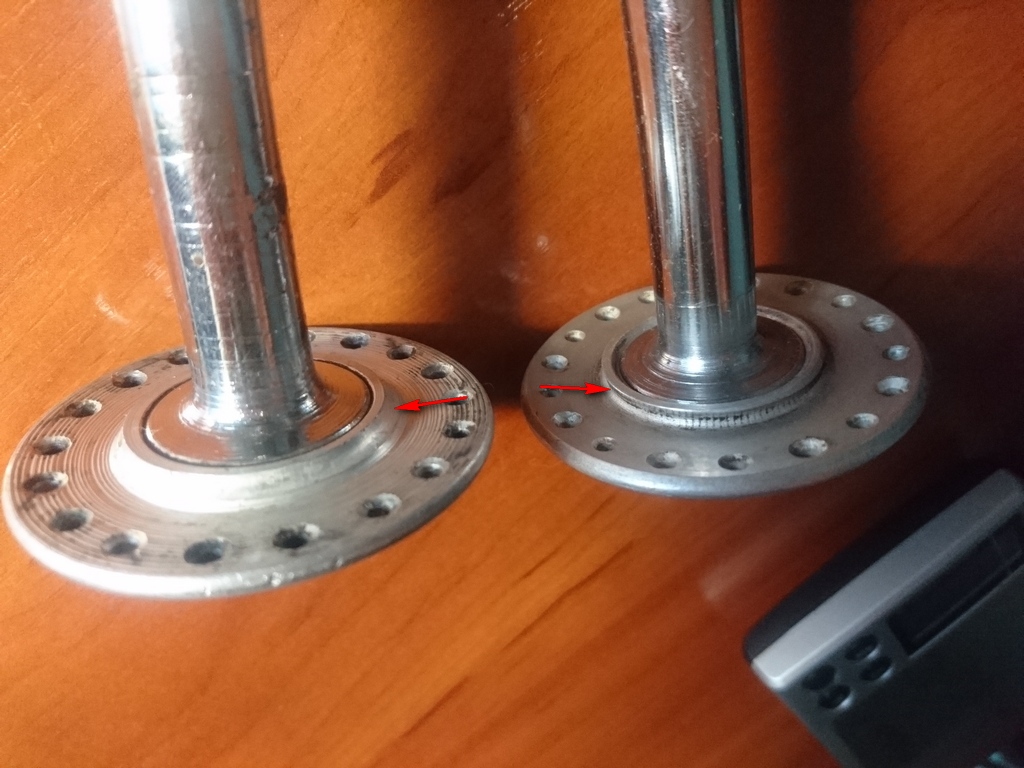

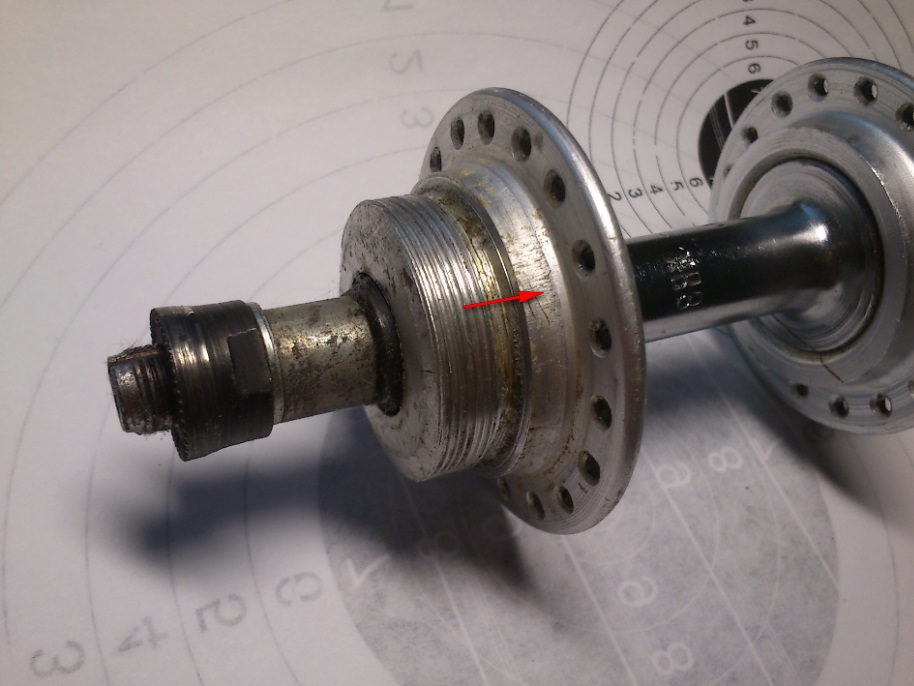

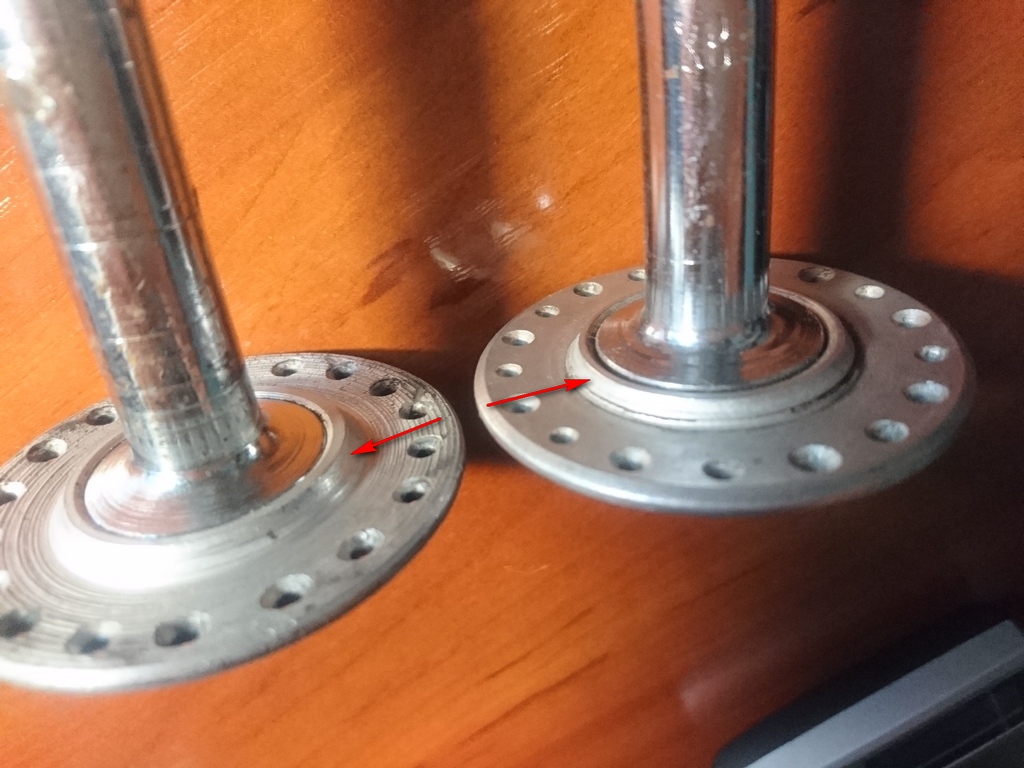

Вот эти
Добавлено: 24-07-2018 19:27:59

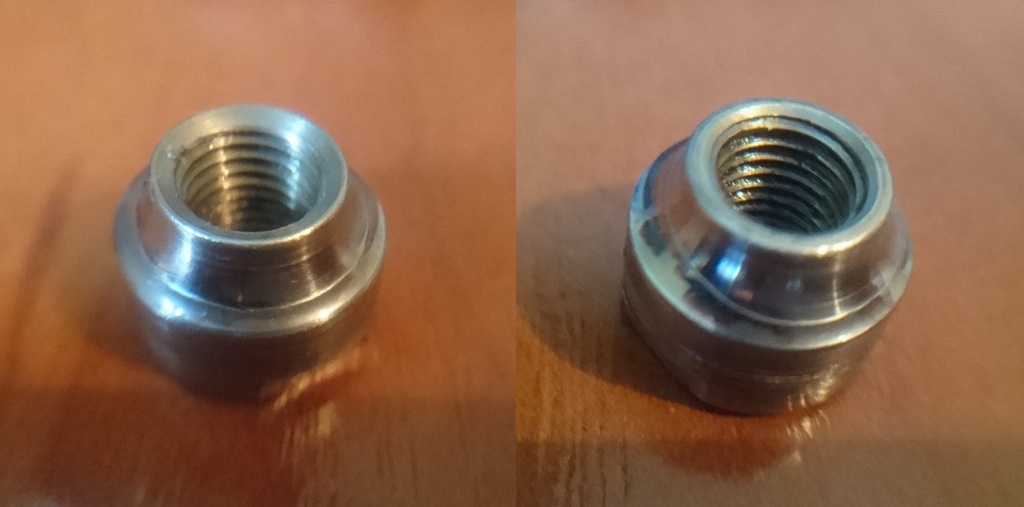

Тот случай, когда радиусы конусов с оси на 8 мм не сошлись с радиусами втулки СШ, пока неизвестно кто виноват, но тут ещё и конуса бракованные, в плане термообработки.
