**kisa** · 11-08-2017 13:17:45

kisa
Старожил
На форуме

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 55 721

Re: Вторая жизнь "Туриста"

Прикольно было бы при всём при этом завдскую схему (не обязательно цвет) окраски воспроизвести.
Нехорошо, что горизонтальную укоротили (если я правильно понял) . Возможно, придётся с вилкой мудрить https://krokovod.org/forum/viewtopic.php?pid=1844#p1844

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**дядюшка_зуэ** · 11-08-2017 13:28:39

дядюшка_зуэ
Опытный
Неактивен

Откуда: борисове поле
На форуме с 19-07-2017
Сообщений: 300

Re: Вторая жизнь "Туриста"

врядли, там все по класике получилось

**kisa** · 11-08-2017 13:29:20

kisa
Старожил
На форуме

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 55 721

Re: Вторая жизнь "Туриста"

Это СЗ на картинке, а у коллеги Турист img/ag

Даданае: 11-08-2017 14:30:16

Если укоротить верхнюю трубу, не трогая наклонную, угол рулевой уходит.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**дядюшка_зуэ** · 11-08-2017 13:35:30

дядюшка_зуэ
Опытный
Неактивен

Откуда: борисове поле
На форуме с 19-07-2017
Сообщений: 300

Re: Вторая жизнь "Туриста"

будет турист с геометрией СЗ всего то делов

**kisa** · 11-08-2017 13:36:58

kisa
Старожил
На форуме

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 55 721

Re: Вторая жизнь "Туриста"

img/ag
С геометрией СЗ на колёсах туриста будет фигня.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**Grey64** · 11-08-2017 13:38:42

Grey64
Опытный
Неактивен

Откуда: Берёза
На форуме с 21-07-2017
Сообщений: 115

Re: Вторая жизнь "Туриста"

kisa пишет:

Нехорошо, что горизонтальную укоротили (если я правильно понял)

Так наклонную тоже укоротил на столько же на 1,5-1,7 см. Иначе передний "треугольник" не складывался и горизонтальная труба на горизонт не выходила.

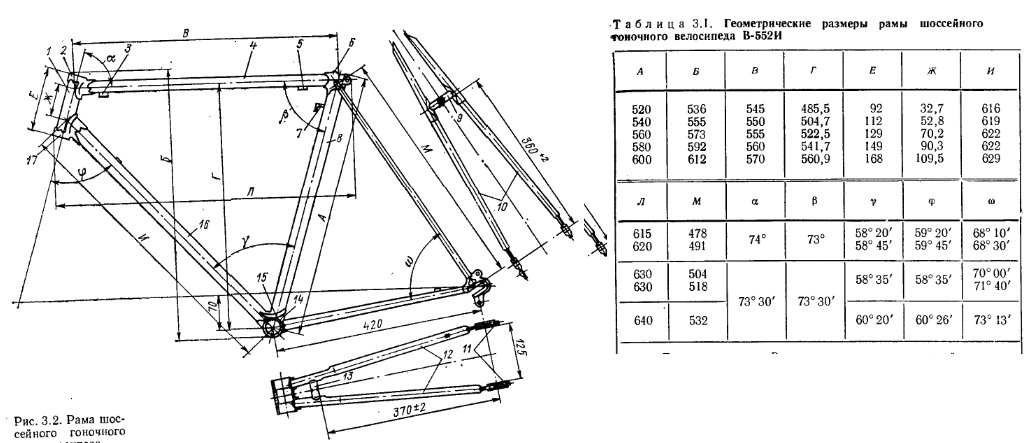

дядюшка_зуэ, Есть у меня эта табличка. Прости великодушно, но это же СпецЗаказ. Он мне ни к чему. Это просто велосипед для девушки, он для жизни и физкультуры, а не для спорта. img/ab
kisa, Все подрезал и подогнал, угол получился 73-74 градуса (точнее померить не чем) и подседельной и рулевой одинаковый.

**Grey64** · 11-08-2017 13:59:54

Grey64
Опытный
Неактивен

Откуда: Берёза
На форуме с 21-07-2017
Сообщений: 115

Re: Вторая жизнь "Туриста"

kisa пишет:

завдскую схему (не обязательно цвет) окраски воспроизвести

Не совсем понял, что вы имеете ввиду. С заводской схемой окраски не знаком.

И еще вопрос, как то упоминалось о переделке верха перьев "а-ля спецзаказ" можно рецепт узнать?

**kisa** · 11-08-2017 15:08:00

kisa
Старожил
На форуме

Откуда: Киев
На форуме с 05-03-2017
Сообщений: 55 721

Re: Вторая жизнь "Туриста"

Деколи Туриста повесить — вот и вся схема в данном случае img/bk

Верх перьев срезается под углом, запаивается листом жести ок 1 мм, обрезается по контуру. https://krokovod.org/forum/viewtopic.php?pid=8883#p8883 — нижняя фотка в этом посте.

Нужно очень аккуратно обезьянничать под крутой велосипед — это на грани жигуля с мерсовской решёткой img/ag

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

**Кирилл** · 11-08-2017 15:25:00

Кирилл
Старожил
Неактивен

Откуда: Шостка
На форуме с 09-03-2017
Сообщений: 3 147

Re: Вторая жизнь "Туриста"

Повторять самые стрёмные деколи за всю историю ХВЗ...

**Grey64** · 11-08-2017 15:27:48

Grey64
Опытный
Неактивен

Откуда: Берёза
На форуме с 21-07-2017
Сообщений: 115

Re: Вторая жизнь "Туриста"

kisa, Это один из рассматриваемых вариантов. Ищу деколи в векторе. Просто картинка есть, но не сравнивал насколько точна с оригиналом.

Про жигуля img/ag , напомнило ВАЗ-2107 в ГДР называли советским мерседесом из-за решетки. Такое пока не планируется, просто технология интересна, думал сложнее типа рихтовки до плоскости и последующей шлифовки, что бы грань была.

**DVDshnik** · 15-08-2017 05:27:14

DVDshnik
Старожил
Неактивен

Откуда: Рязань
На форуме с 05-04-2017
Сообщений: 5 817

Re: Вторая жизнь "Туриста"

Просто картинка есть, но не сравнивал насколько точна с оригиналом.

Дьявол кроется в деталях как говорится. На картинке золотой фон — это окраска велосипеда. Переход цвета, который на рисунке, получается, в общем-то не важен.
И самое главное — ошибка существенная — в реале велосипедисты на вилке туристовской оба едут вперёд, стало быть велосипедисты должны быть зеркальными, а не одинаковыми.

"Ненавижу, когда все шагают в ногу одинаково стриженые, одинаково одетые, с одинаковыми мыслями в одинаково пустых головах" © Кий.

**Grey64** · 20-08-2017 18:07:38

Grey64
Опытный
Неактивен

Откуда: Берёза
На форуме с 21-07-2017
Сообщений: 115

Re: Вторая жизнь "Туриста"

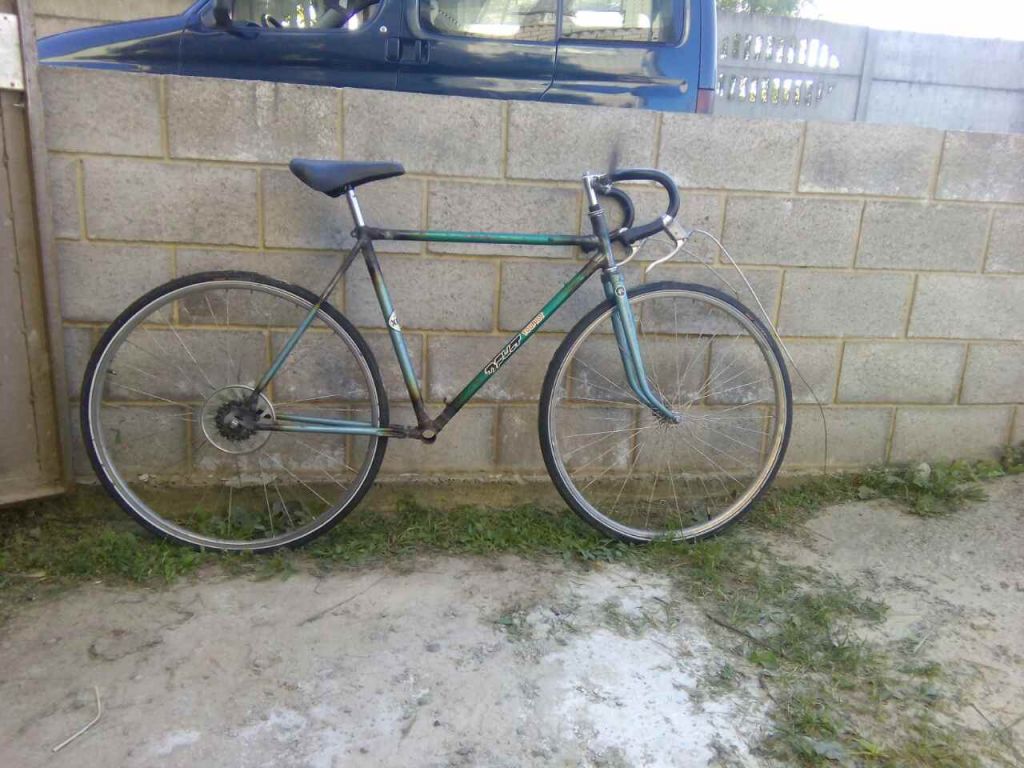

Накинул, на собранную раму то, что есть под рукой.
Смотрю и не пойму, что мне не нравится. Что то не то, а вот, что Хочу Знать.

База получилась — 1060мм.

**Riverdale** · 20-08-2017 18:17:54

Riverdale
Старожил
Неактивен

Откуда: Чехов
На форуме с 29-06-2017
Сообщений: 7 705

Re: Вторая жизнь "Туриста"

Сравнил со своим "туристом" — по геометрии всё как будто норм, провис каретки казался маловат, и расстояние от оси заднего до каретки, но это из-за того, что заднее колесо в дропах далеко стоит.
Моё скромное наблюдение по внешности — как будто расстояние между осями (база) не от этой рамы, как будто просится база поменьше. С крыльями будет выглядеть гармоничнее, мне кажется. Ну и слоны не на своём месте, само собой.

А когда водка закончилась, мы обезжиривали резьбы пятилетним коньяком.
I tried [соха] And got [софа]
Мой гараж

**Євгеній76** · 20-08-2017 18:20:46

Євгеній76
Moderator
Неактивен

Откуда: Рівне
На форуме с 06-03-2017
Сообщений: 13 460

Re: Вторая жизнь "Туриста"

Високий рульовий стакан, однозначно.
А каретка по висоті получилася мабуть 300 мм. Фіксери обзавідуються.

Я рухаюсь, значить я існую!

**Riverdale** · 20-08-2017 18:27:15

Riverdale
Старожил
Неактивен

Откуда: Чехов
На форуме с 29-06-2017
Сообщений: 7 705

Re: Вторая жизнь "Туриста"

Промерил свою "олимпийку" 52 роста, от земли до оси каретки 275мм, расстояние от земли до горизонтальной трубы 770мм. База 1008мм.

А когда водка закончилась, мы обезжиривали резьбы пятилетним коньяком.
I tried [соха] And got [софа]
Мой гараж
