Re: Чертёжный кабинет
Спасибо!
Дроп нужен был для понимания заводского положения оси при отрисовке новых дропов.
Diesel power
- kisa
- Старожил
- Неактивен
Re: Чертёжный кабинет
Дык, по-хорошему рисуй — на пересечении
https://krokovod.org/forum/viewtopic.ph … 595#p34595
Кстати, по заводу она там и есть.
Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
- Eclipse
- Старожил
- Неактивен
Re: Чертёжный кабинет
Не всегда.
Часто ось колеса находилась "под нижним пером".
Diesel power
- kisa
- Старожил
- Неактивен
Re: Чертёжный кабинет
В смысле — под нижним пером?
Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
- Eclipse
- Старожил
- Неактивен
Re: Чертёжный кабинет
Ось нижнего пера проходит над осью колеса.
Если делать новый дроп с положением оси на пересечении перьев, зад станет ниже на1 см.
Diesel power
- kisa
- Старожил
- Неактивен
Re: Чертёжный кабинет
Это не турист
Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
- guntarsl
- Опытный
- Неактивен
Re: Чертёжный кабинет
553
ХВЗ «Старт Шоссе» 1980, ХВЗ В-552И Спорт 1987, ХВЗ В-63 1954, ХВЗ В-67и Спринт 1977, ХВЗ В-67и Спринт 19xx "Reynolds" , ХВЗ Moskva-80/GIT 1979, ХВЗ GIT 1985,
- Eclipse
- Старожил
- Неактивен
Re: Чертёжный кабинет
Я не про турист говорю, а в целом, что довол но часто так происходит. На моём туристе, кстати тоже так.
Diesel power
- kisa
- Старожил
- Неактивен
Re: Чертёжный кабинет
guntarsl, Конкретно на фото — мой 555
Eclipse, Ну начал-то ты про турист Эээ а как на твоём? Или ты про какой-то старый, типа В-33?
Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
- Eclipse
- Старожил
- Неактивен
Re: Чертёжный кабинет
Нет, на шестизнаке 79 года. Ось ниже оси нижнего пера.
На коротком СШ Олимпийские 80 года так же.
Diesel power
- kisa
- Старожил
- Неактивен
Re: Чертёжный кабинет
https://krokovod.org/forum/viewtopic.php?pid=9095#p9095 На моём 79 года норм. На этом 80 г тоже https://krokovod.org/forum/viewtopic.php?pid=9099#p9099 (я его колдовал, правда, но этот размер не трогал)
То у тебя, видать, флуктуация. А то и прямой брак.
Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
- Eclipse
- Старожил
- Неактивен
Re: Чертёжный кабинет
Пусть будет так. Мне проще )
Diesel power
- NOT
- Старожил
- Неактивен
Re: Чертёжный кабинет
Просили вот слегка облагородить.

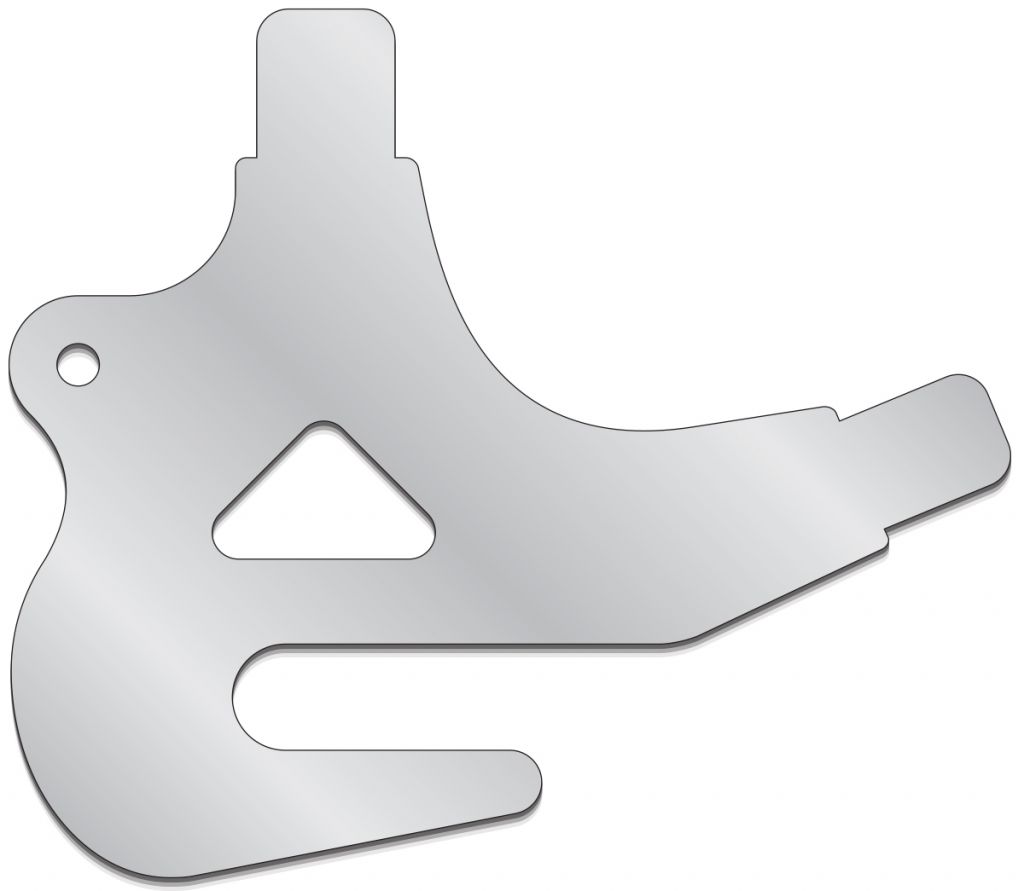

Задние дропы «Туриста» 1988 года.
Дроп_Турист_1988_Левый.pdf 130.5 Кб (62)
Дроп_Турист_1988_Правый.pdf 136.5 Кб (37)
Дропы_dwg.zip 12.2 Кб (38)
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
- Eclipse
- Старожил
- Неактивен
Re: Чертёжный кабинет
ДК, как обычно на высоте! Спасибо.
