Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам
По припоям.
Нагуглил я тут, посоветовался с умным человеком, вот что получается:
Наиболее легкоплавким твердым припоем, применяемым в настоящее время для твердой пайки закаленных легированных сталей, является припой ПСр 40, который плавится при температуре 595-605гр. Пайка этим припоем производится при температуре 620гр., т. е. ниже температуры высокого отпуска сталей. Этот припой может быть использован также для пайки меди, медных сплавов и нержавеющих сталей.
Припой ПСр 40 в литом состоянии имеет следующие механические свойства: предел прочности при растяжении 38-44 кг/мм*2, предел текучести 21-23 кг/мм*2, относительное удлинение 18- 37% и относительное сужение 22-44% (как видно, прочность припоя ПСр 40 значительно выше прочности припоя ПСр 45).
Вследствие высокой прочности и низкой температуры пайки припой ПСр 40, кроме пайки закаленных сталей, может быть использован взамен ПСр 45 во всех случаях
ПСр45 — это чисто ювелирный припой, для сталей лучше брать ПСр40.

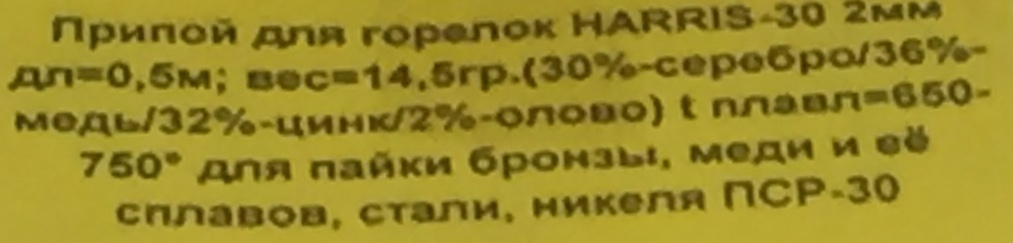

) Все выше упомянутые Харрисы аналогичны тому Харрису (ПСр-45) про который я уже приводил пример, к которому у меня есть доступ, все те же медь, цинк и капля олова, без кадмия и др, только 45 а не 40% серебра, может все таки рискнуть?)
