Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

Сегодня закончил чухать вилочку.
Сварка и пайка. Технологии изготовления  и ремонта стальных рам

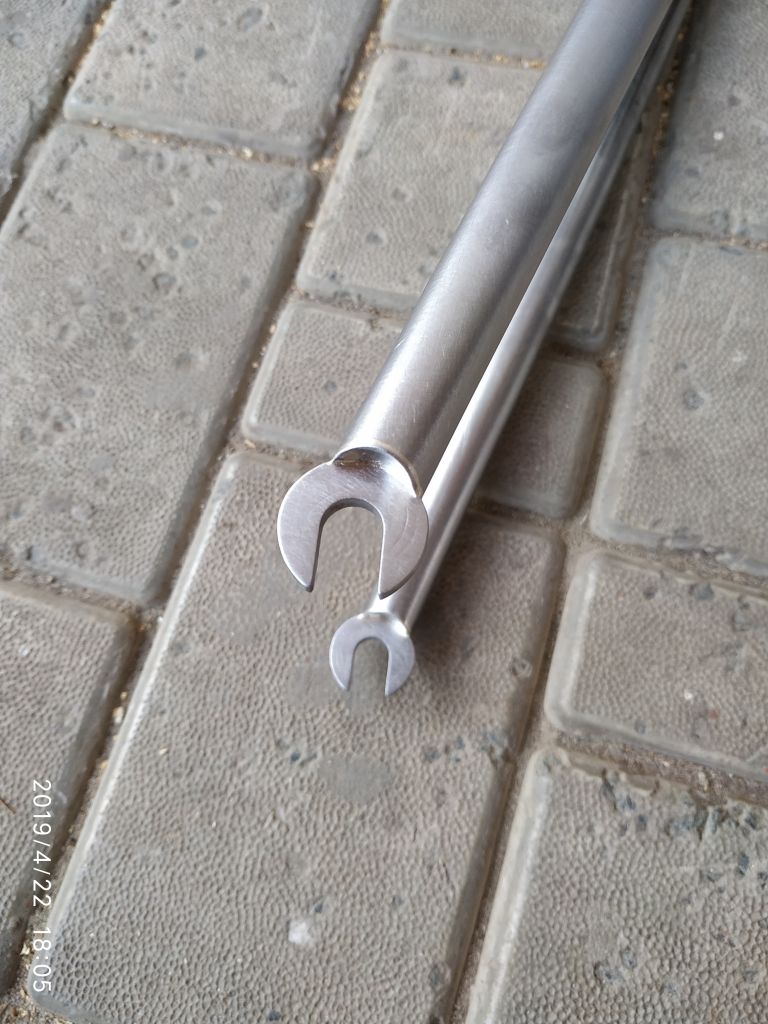

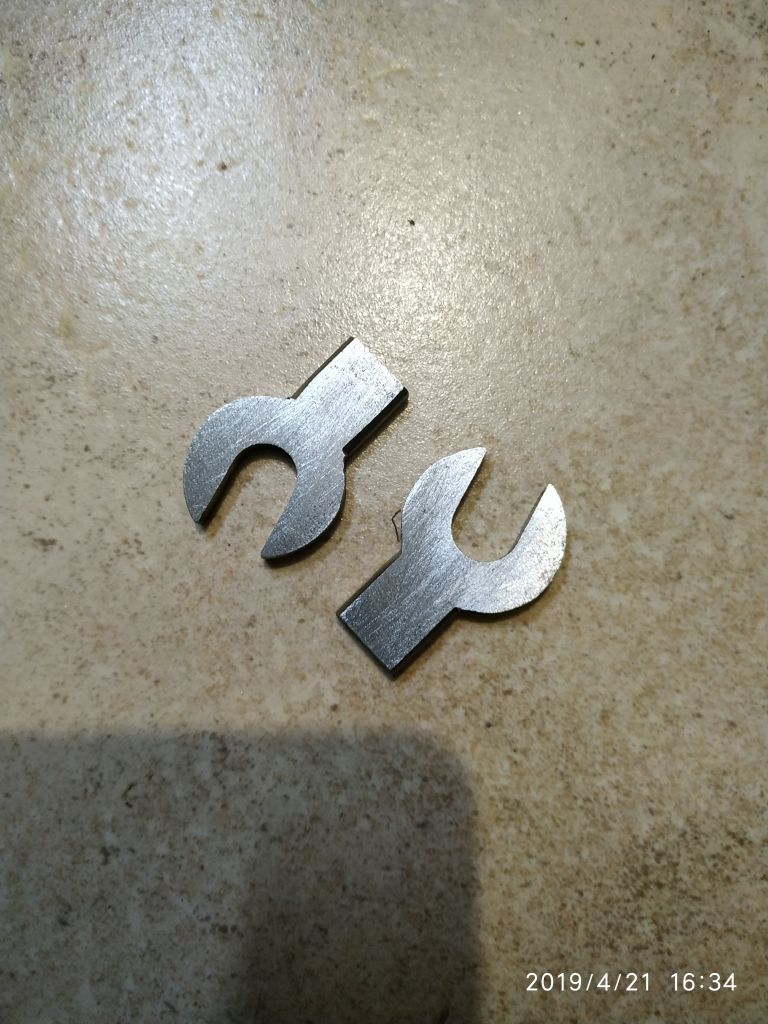

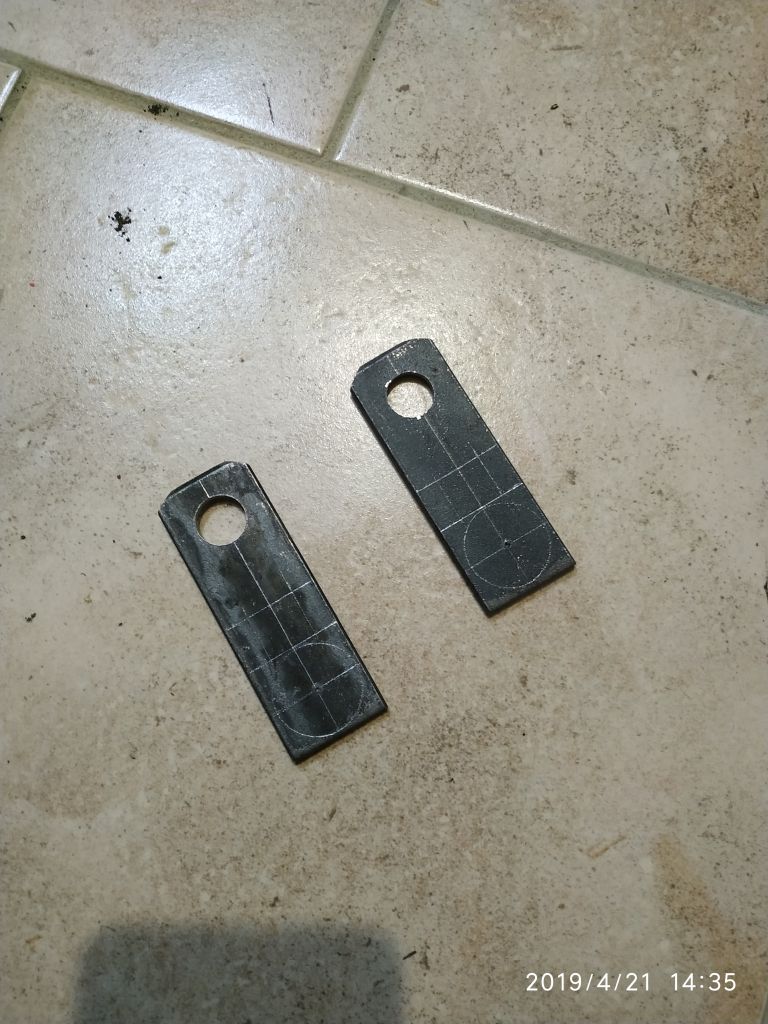

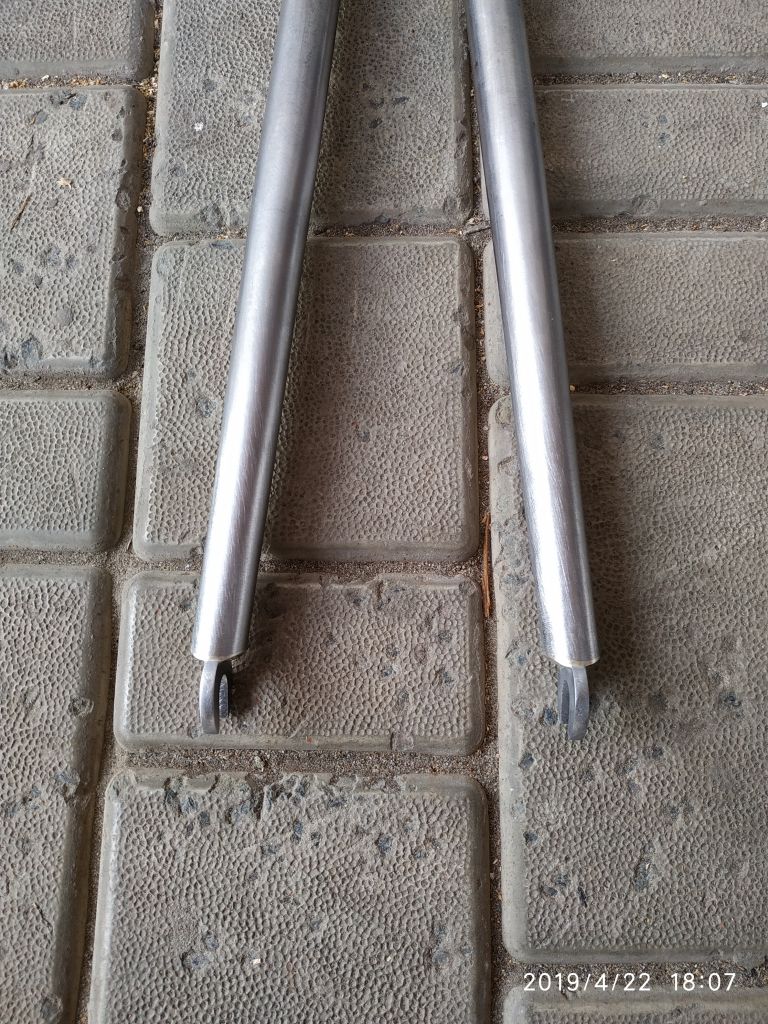

В процессе работы была немного изменена конструкция. Чуть упрощены дропы:
Сварка и пайка. Технологии изготовления  и ремонта стальных рам Сварка и пайка. Технологии изготовления  и ремонта стальных рам Сварка и пайка. Технологии изготовления  и ремонта стальных рам Сварка и пайка. Технологии изготовления  и ремонта стальных рам

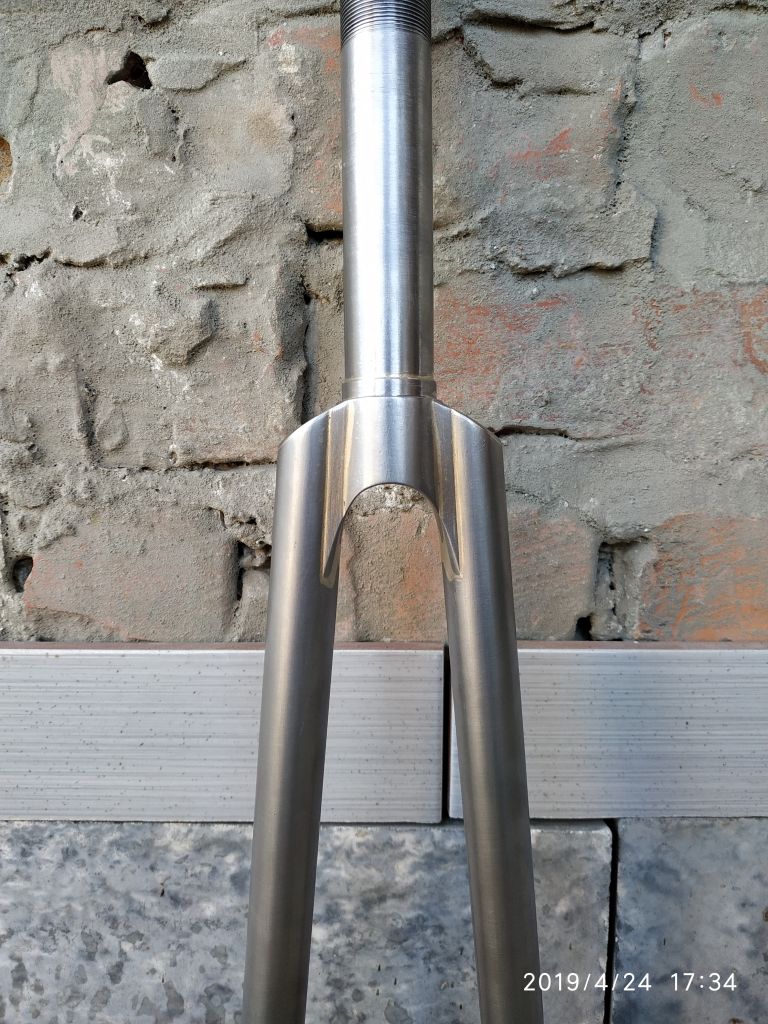

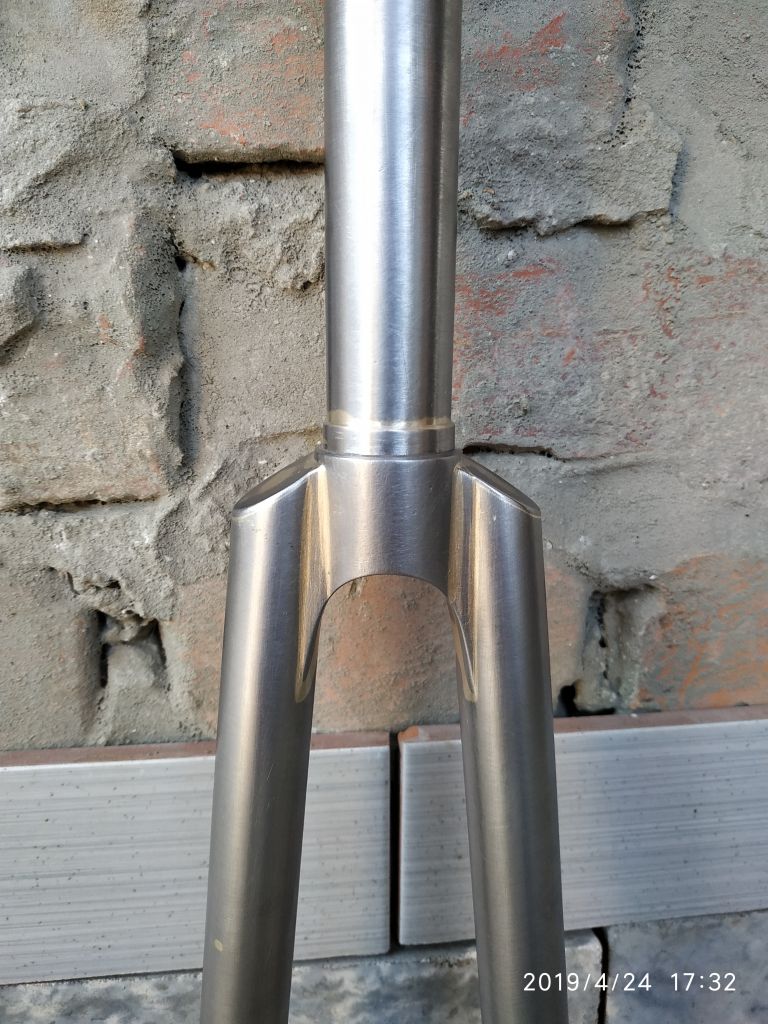

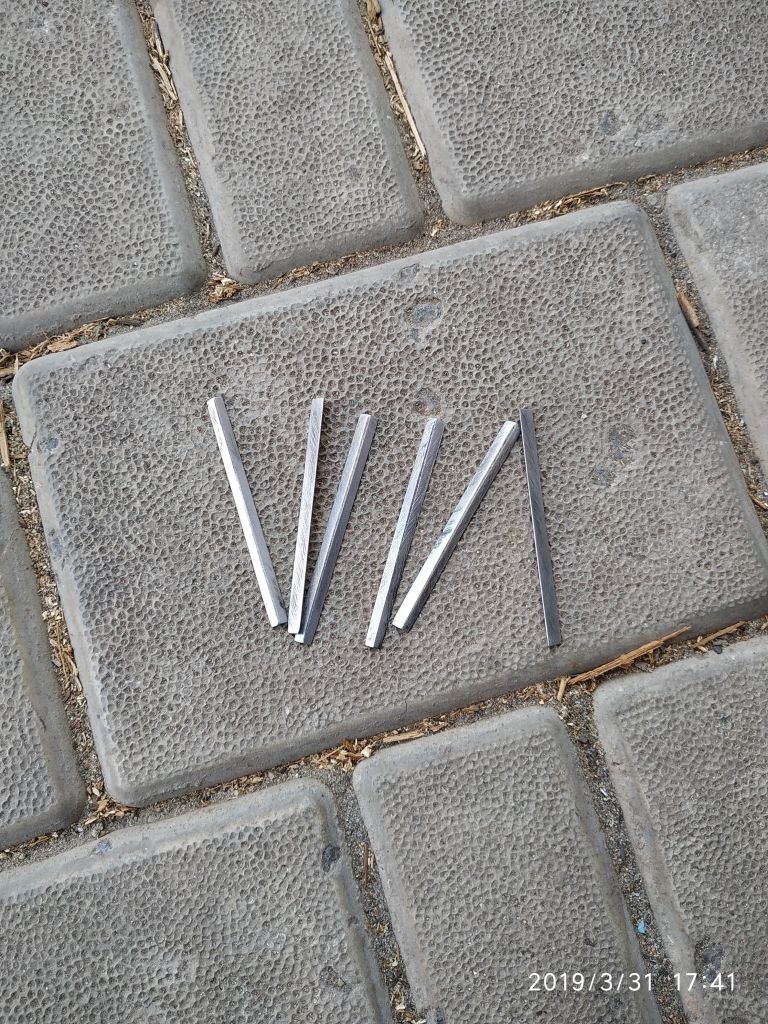

И добавлены небольшие вставки-усилители в области короны:
Сварка и пайка. Технологии изготовления  и ремонта стальных рам Сварка и пайка. Технологии изготовления  и ремонта стальных рам

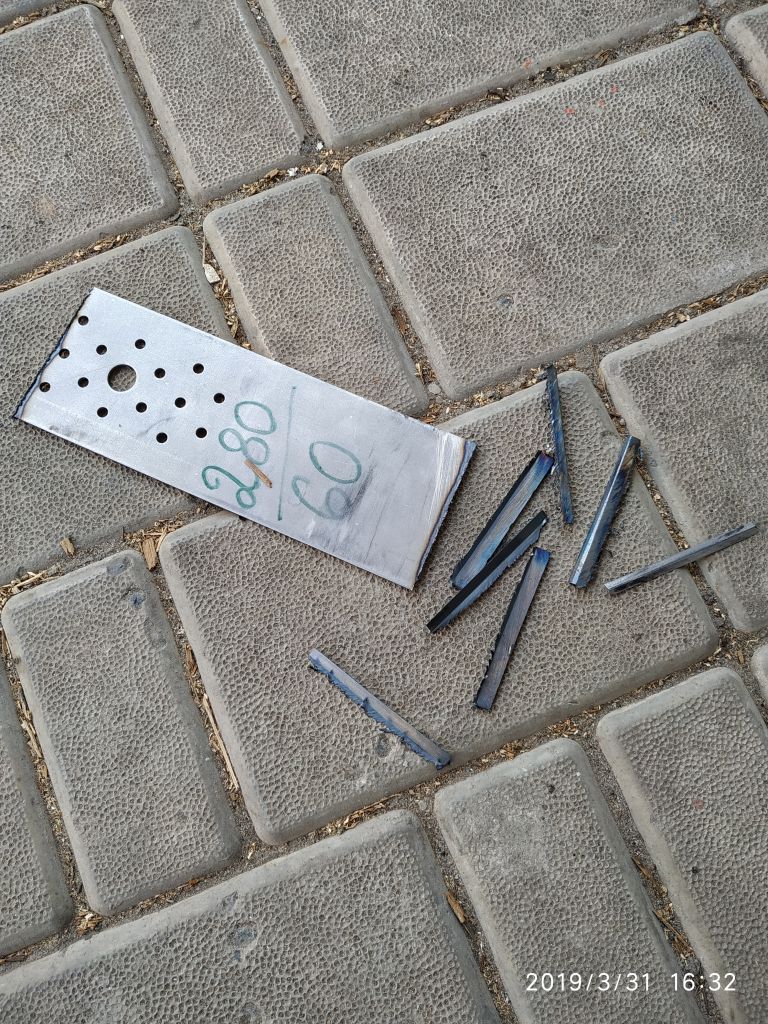

( Как оказалось тяжело их было ровно нарезать под углом 45 градусов)

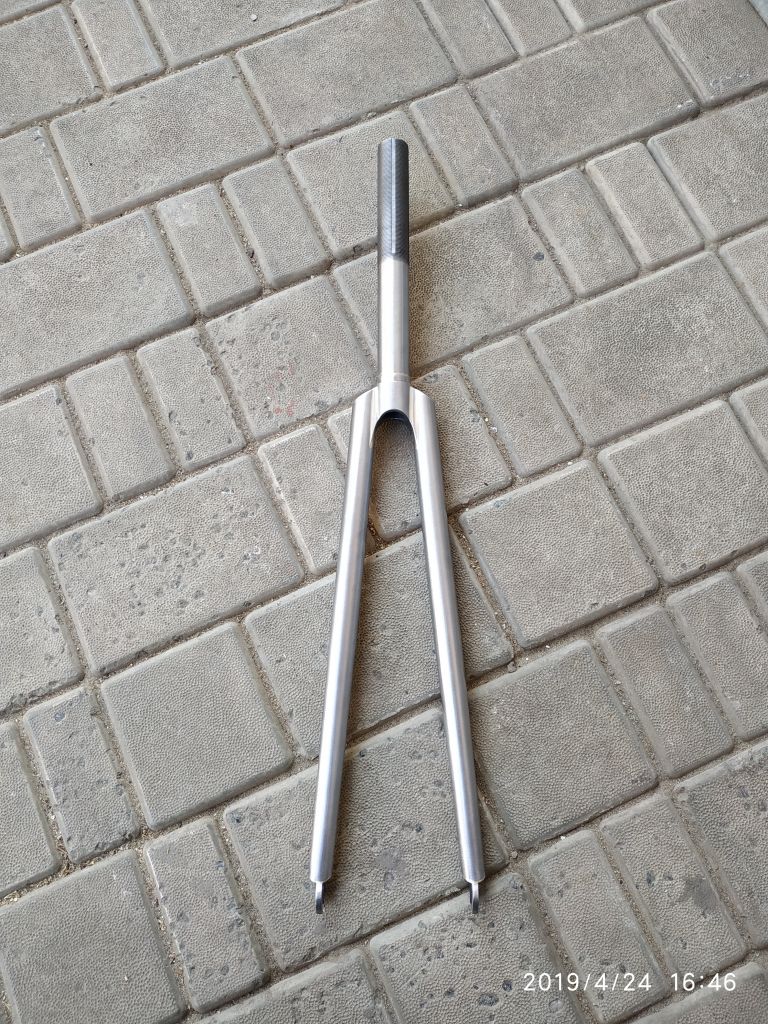

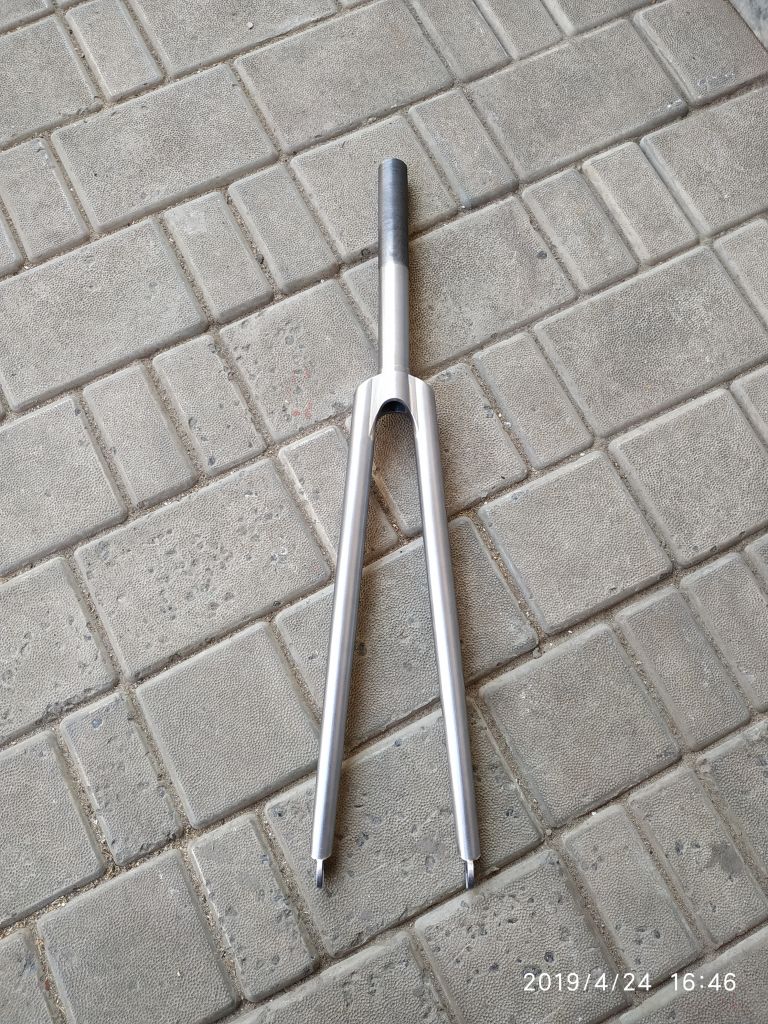

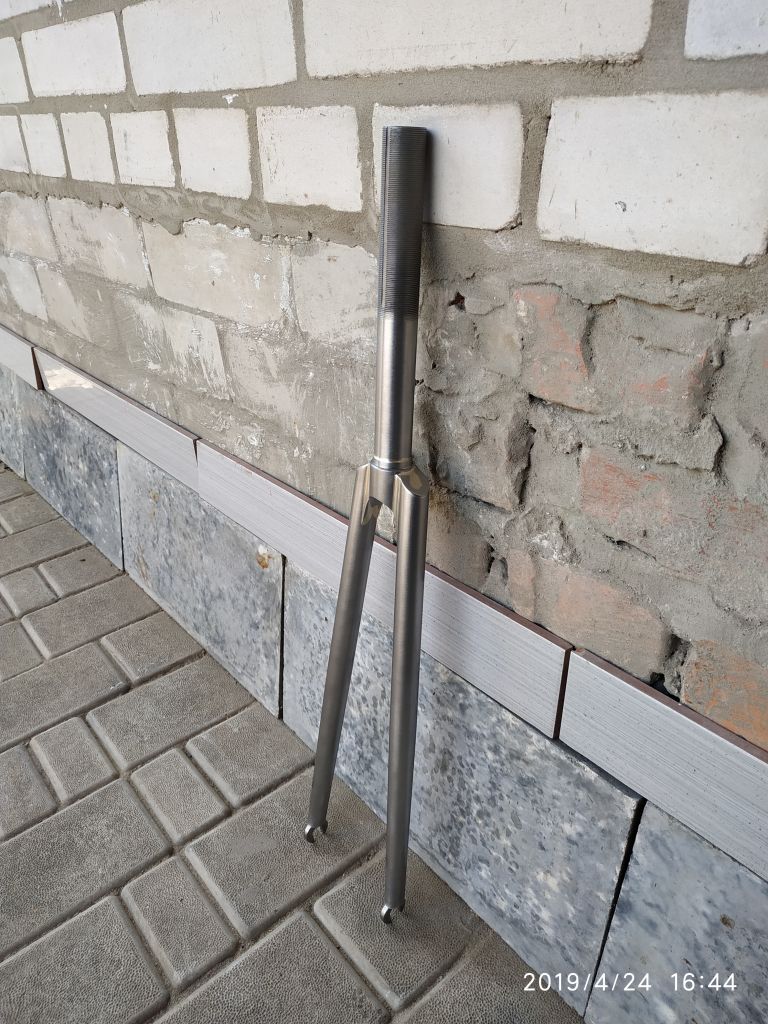

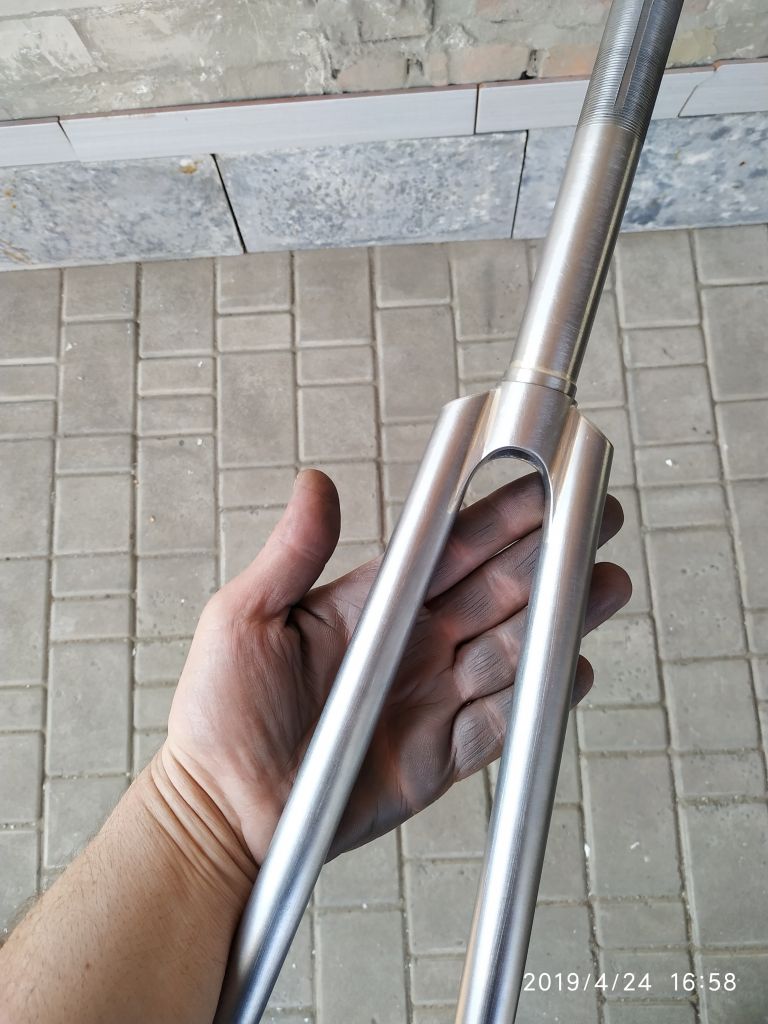

Все паялось 55% серебром . После продолжительной работы- вот и результат. Длина штока-200 мм, вес-670 грамм.
Сварка и пайка. Технологии изготовления  и ремонта стальных рам Сварка и пайка. Технологии изготовления  и ремонта стальных рам Сварка и пайка. Технологии изготовления  и ремонта стальных рам Сварка и пайка. Технологии изготовления  и ремонта стальных рам Сварка и пайка. Технологии изготовления  и ремонта стальных рам Сварка и пайка. Технологии изготовления  и ремонта стальных рам Сварка и пайка. Технологии изготовления  и ремонта стальных рам

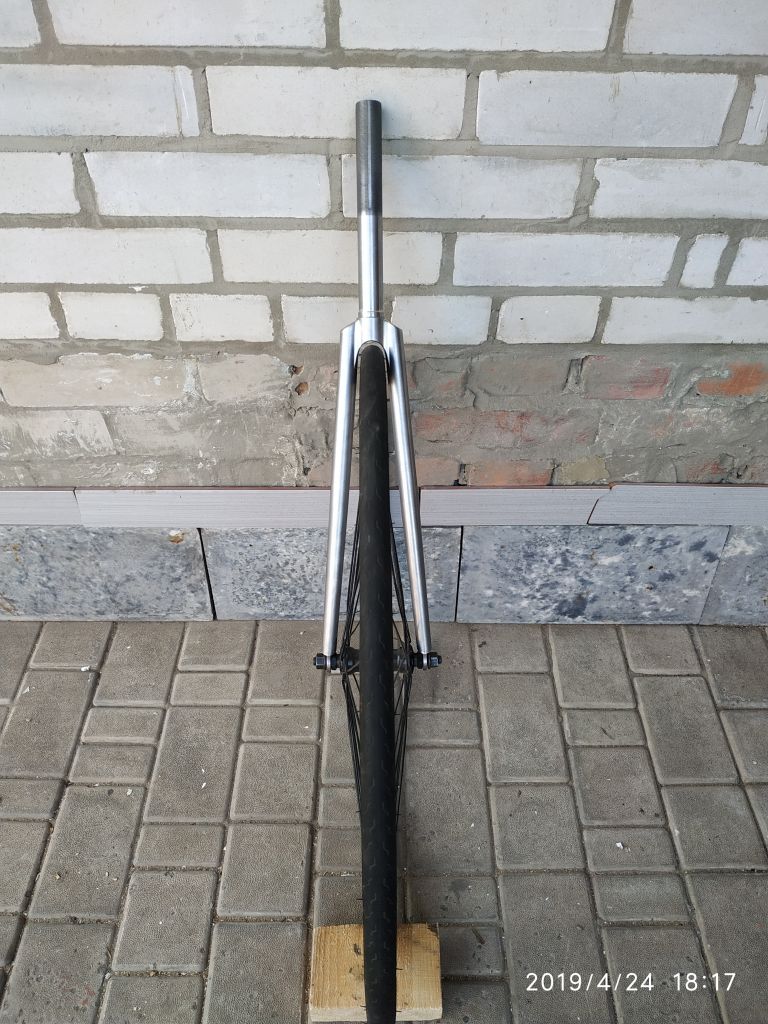

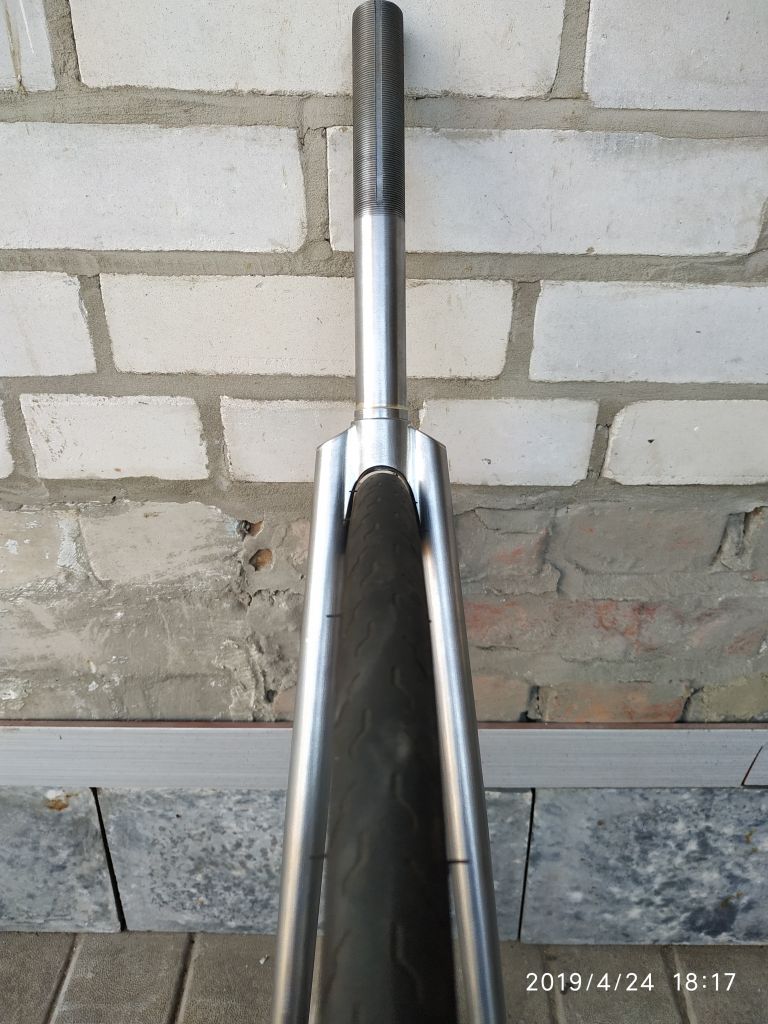

Зазор- 3 мм.

1

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

atepernetuzhimg/ay . И "вставки-усилители" как по мне более правильное решение, чем галтели напаивать.

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

atepernetuzhimg/ay
LjAlex, ++

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

LjAlex, По расходу припоя, теоретически, должно быть меньше ( на практике почему то нет). Но работы больше .

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

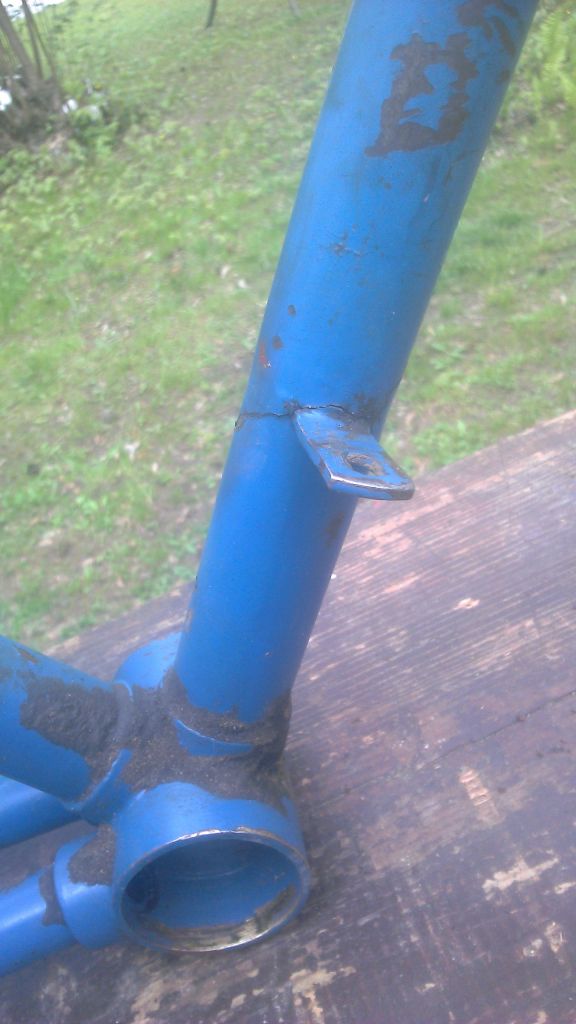

Сварка и пайка. Технологии изготовления  и ремонта стальных рам
Чем лечить? Буж или накладки?

Diesel power

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

Ууу.
Надо было забирать у меня раму В-16 img/ae
Трубку-буж внутрь — самое красивое. Снаружи тоже можно. Но именно трубку, полную. Сантиметров 5-7.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

Как засунуть? img/ab

Diesel power

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

Допилить/доломать трещину, раздвинуть за счёт упругости рамы.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

А замена всей трубы не будет более простым и одновременно надёжным решением?

А когда водка закончилась, мы обезжиривали резьбы пятилетним коньяком.
I tried [соха] And got [софа]
Мой гараж

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

Её очень сложно выпаять.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

А якщо вирізати відрізок труби з тріщиною і виточити ремонтну вставку/буж з труби ? При такому розгинати раму треба найменше.

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

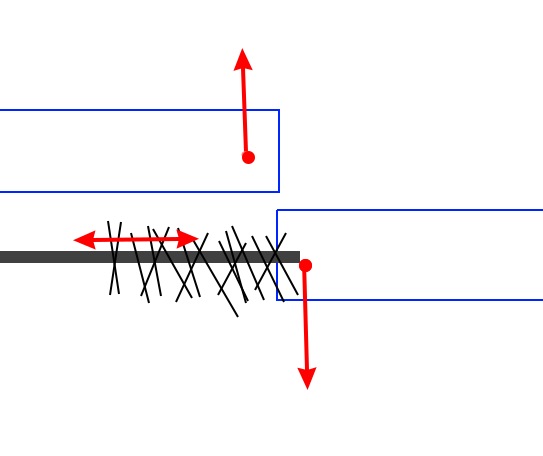

Раму нужно будет раздвинуть сантиметра на три.
1. развести обломки поперёк в разные стороны (это совсем легко).
2. Вставить в одну из половин буж в таком положении, зафиксировать (хоть частичной пайкой, хоть электрозаклёпкой).
3. Вот теперь нужно раздвинуть обломки вперёд и назад, чтобы во второй обломок зашла торчащая часть бужа, ему предназначенная img/ag

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

kisa,  А зачистить места пайки внутри. Там ведь за столько лет не красивый блестящий металл?

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

img/bk
Сварка и пайка. Технологии изготовления  и ремонта стальных рам

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

kisa, Теоретически возможно. Вот насколько легко? И ёршиком там явно не отделаешься. img/ag
