Re: Сварка и пайка: технологии изготовления и ремонта стальных рам

Я не присыпаю. С головой хватает того, что на прутке. Если пруток уже был в использовании, то " оголенный" край нагреваю и макаю в 209.

Добавлено: 02-08-2019 12:01:00

Надо поискать фк-235 ( 250). Пишут , что он активнее от 209 в четыре раза.

Re: Сварка и пайка: технологии изготовления и ремонта стальных рам

Дык, зачем искать, если Вам хватает того, что на прутке (мне тоже, когда порошковый заканчивается img/ap ), а мне - с прутка плюс 209.
Вот пасту бы - для удобства. А с удобством и качество добавится, сами понимаете.

Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Сварка и пайка: технологии изготовления и ремонта стальных рам

Мопед не мой я просто разместил объяву

За мир во всем мире!

Re: Сварка и пайка: технологии изготовления и ремонта стальных рам

Забавно, но какое отношение это имеет к

Сварка и пайка: технологии изготовления и ремонта стальных рам

?

Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Сварка и пайка: технологии изготовления и ремонта стальных рам

kisa, никакого img/ag куда переместить?)

За мир во всем мире!

Re: Сварка и пайка: технологии изготовления и ремонта стальных рам

Коллеги, День Добрый!

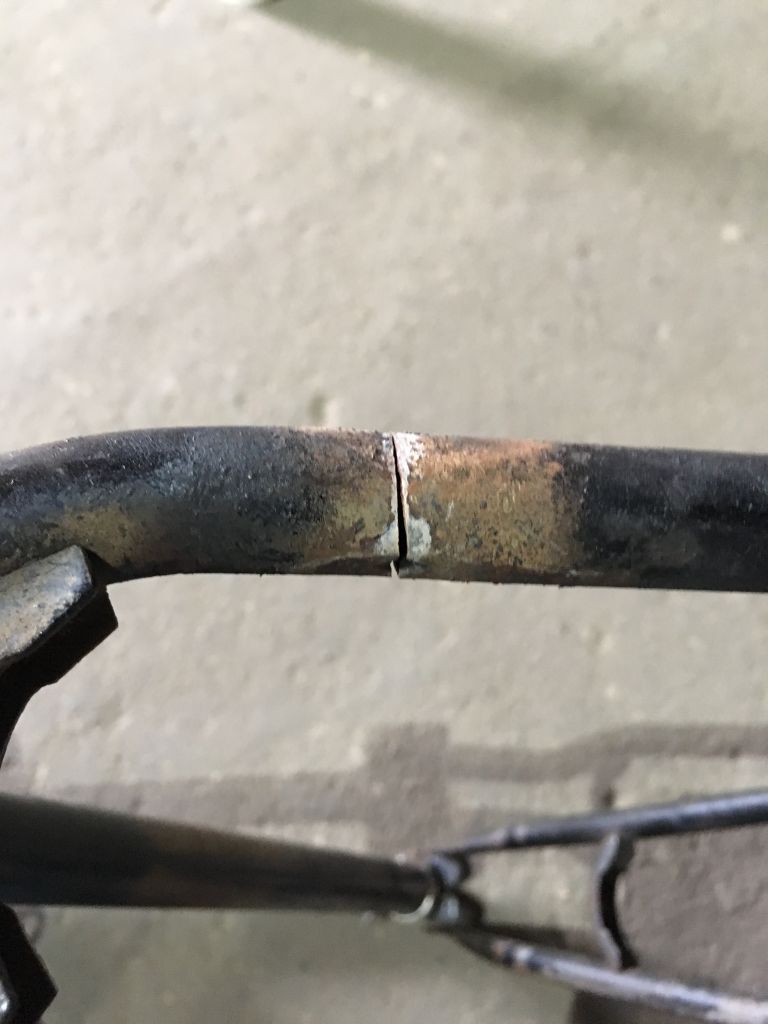

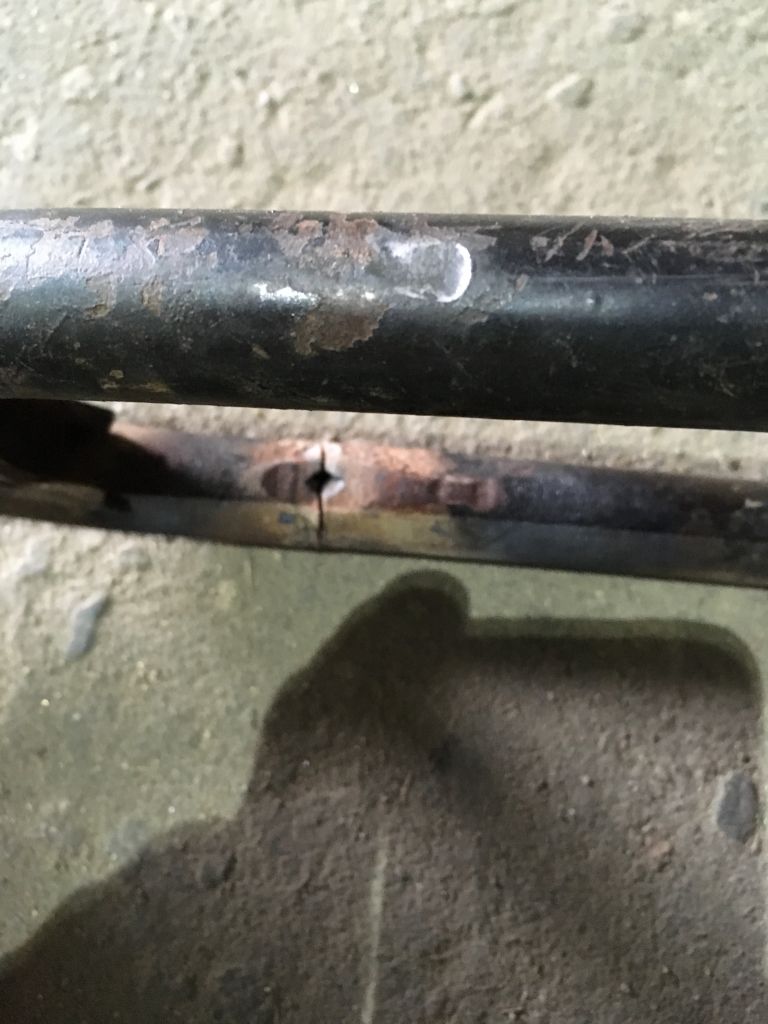

Порошу помощи, советом, как это победить.

Spoiler

Сварка и пайка: технологии изготовления  и ремонта стальных рам
Сварка и пайка: технологии изготовления  и ремонта стальных рам
Сварка и пайка: технологии изготовления  и ремонта стальных рам
Сварка и пайка: технологии изготовления  и ремонта стальных рам



100% Московская психованная сволочь
Магистр тайного ордена РУКАЖОПОВ

Re: Сварка и пайка: технологии изготовления и ремонта стальных рам

Sergey Krasyuk, я бы отломал/отпилил до конца.
Потом впаял внутрь трубу длиной хотя бы полтора диаметра в каждую сторону и толщиной стенки не менее толщины стенки починяемой трубы. Сам стык тоже припоем залить, потом шлифануть сверху до ровного состояния.
Материал вставляемой трубы желательно аналогичный раме - сталь водопроводная)
Если не нашлась труба нужного диаметра, можно взять чуть большего, чем надо.
Разрезать вставляемую трубу вдоль, покрыть припоем, намазать флюсом, подождать пока остынет, согнуть и внутрь засунуть. Потом все вместе греть и в стык припой подавать, он за счет капиллярного эффекта должен внутрь в щели лезть.
Если взять ПСР40 и флюс ПВ209, то пропановой горелки хватит для решения проблемы.
Кстати, можно вместо трубы взять тело анкера подходящего диаметра. Пофиг что оцинкованный - цинк в ПСР40 растворится, т.к. есть в составе.

Re: Сварка и пайка: технологии изготовления и ремонта стальных рам

Sergey Krasyuk,
Сергей, чуть раньше в теме был рецепт

Сварка и пайка: технологии изготовления  и ремонта стальных рам

Как и описывает коллега - внутри плотно подогнанная по диаметру пера трубка.

А когда водка закончилась, мы обезжиривали резьбы пятилетним коньяком.
Мой гараж

Re: Сварка и пайка: технологии изготовления и ремонта стальных рам

DCorvus, Riverdaleimg/thank

100% Московская психованная сволочь
Магистр тайного ордена РУКАЖОПОВ

Re: Сварка и пайка: технологии изготовления и ремонта стальных рам

kisa пишет:

Полистайте на досуге https://drive.google.com/file/d/1und8vw … uWz-d/view, особенно главы, где описываются характерные школы стран и отдельных известных фирм.

Там на 37 странице, похоже, станок для получения конусных труб вилки - похоже на два сходящихся стальных валка, через которые протягивают один из концов трубы.

А когда водка закончилась, мы обезжиривали резьбы пятилетним коньяком.
Мой гараж

Re: Сварка и пайка: технологии изготовления и ремонта стальных рам

Сегодняшний вечер прошел за гаражными лабораторными исследованиями. Давно руки чесались это сделать. Благо появился донор из нормального железа для исследований - Старт- Шоссе, которого не жалко .( Спасибо коллеге Бобу). Тема исследования: прочность паянного соединения встык. Для этого была взята заготовка кареточного стакана
Сварка и пайка: технологии изготовления  и ремонта стальных рам

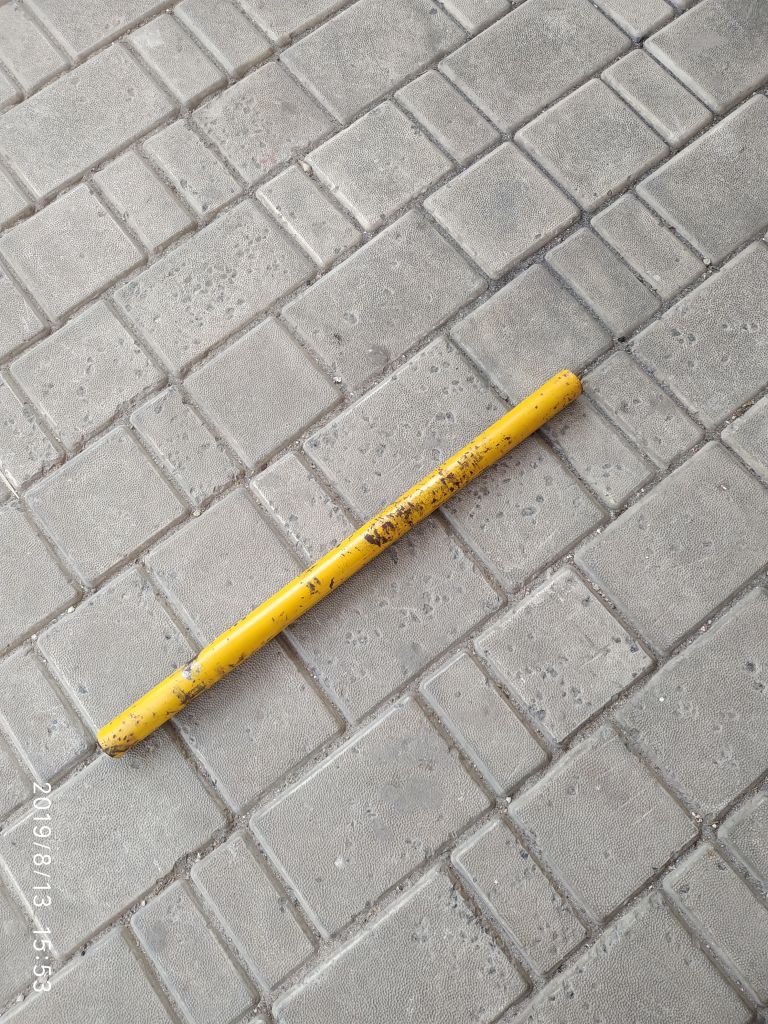

И отрезан кусок нижней трубы.
Сварка и пайка: технологии изготовления  и ремонта стальных рам
Припой- серебро 55 процентов. В стакане просверлено отверстие 16 мм и зачищено место пайки.
Сварка и пайка: технологии изготовления  и ремонта стальных рам
Трубе- очищена от краски и подогнана под стакан.
Сварка и пайка: технологии изготовления  и ремонта стальных рам
Попытка номер 1- пайка по- минимуму ( с минимальным количеством припоя.
Сварка и пайка: технологии изготовления  и ремонта стальных рам Сварка и пайка: технологии изготовления  и ремонта стальных рам
После остывания была предпринята попытка всё это дело сломать. Под моим весом тонкая труба начала гнуться где-то в районе 10 см от стакана. Дальше не хватало веса. img/ag  Пришлось идти к товарищу с очень большими тисками. И я конструкцию всё таки сломал.
Сварка и пайка: технологии изготовления  и ремонта стальных рам
( Блин, стакан забыл сфоткать)

Re: Сварка и пайка: технологии изготовления и ремонта стальных рам

Не забыл.
Сварка и пайка: технологии изготовления  и ремонта стальных рам

Re: Сварка и пайка: технологии изготовления и ремонта стальных рам

Эксперимент номер 2 .     Отрезаем начавшую гнуться часть трубы. Очищаем каретку от припоя. Подгоняем трубу.
Сварка и пайка: технологии изготовления  и ремонта стальных рам

Сварка и пайка: технологии изготовления  и ремонта стальных рам  Па
яем. Серебро 55 процентов. Галтель маленькая.
Сварка и пайка: технологии изготовления  и ремонта стальных рам Сварка и пайка: технологии изготовления  и ремонта стальных рам

И идём сразу к соседу. img/ag
Сварка и пайка: технологии изготовления  и ремонта стальных рам
Сварка и пайка: технологии изготовления  и ремонта стальных рам Сварка и пайка: технологии изготовления  и ремонта стальных рам Сварка и пайка: технологии изготовления  и ремонта стальных рам

Добавлено: 13-08-2019 20:55:42

Вывод- галтель делать надо. Думаю, что достаточно "наплыва" припоя в районе стыка толщиной , равной толщине стенки трубы( 1 мм). Но чем больше, тем лучше( в пределах разумного)

Re: Сварка и пайка: технологии изготовления и ремонта стальных рам

Riverdale пишет:

похоже на два сходящихся стальных валка, через которые протягивают один из концов трубы.

Что-то такое img/bs Пишут, вручную нужно было подавать трубы под определённым углом, и что у Рейнольдса был дефицит нужных специалистов.

Добавлено: 13-08-2019 20:02:48

atepernetuzhimg/thank  img/bi   img/ay
Однако, припой 55% в рамостроении не принят  img/bk

Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Сварка и пайка: технологии изготовления и ремонта стальных рам

kisa,
Насколько я понял, там эти ролики профилированы так, что канавка имеет переменную глубину - эксцентриситет, говоря по-простому. И труба после раскатки таким роликами заужается к концу. При каждой проводке ролики сдвигали всё ближе друг к другу, а трубу поворачивали вокруг вдоль продольной оси.
