Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Добрый день!

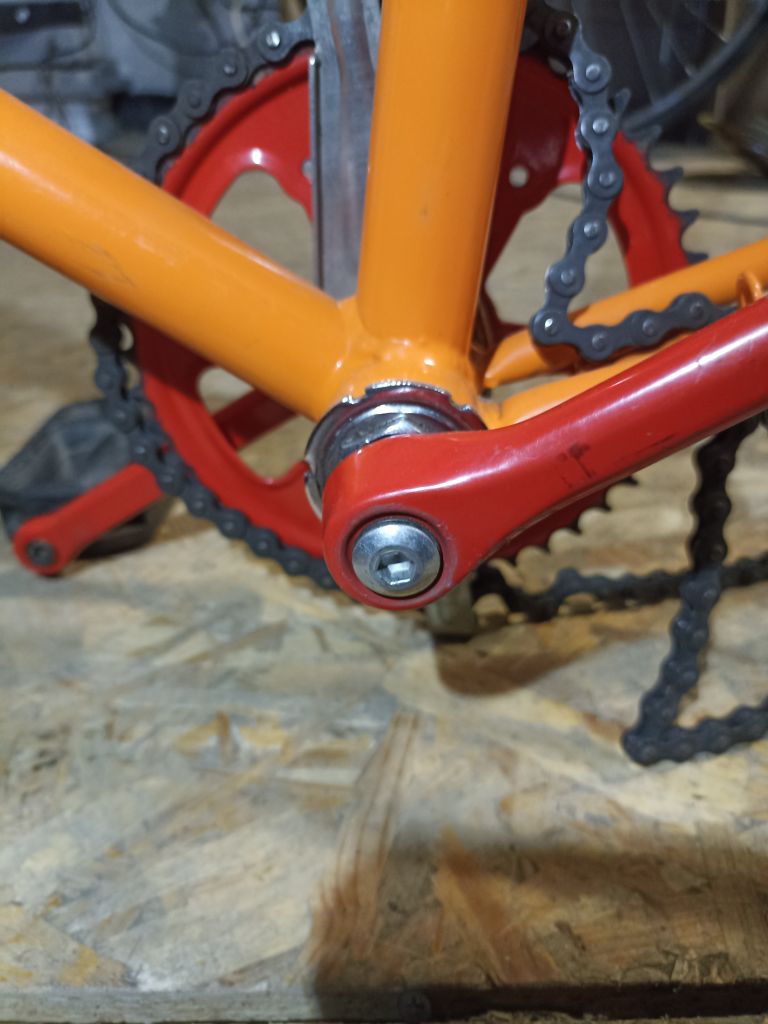

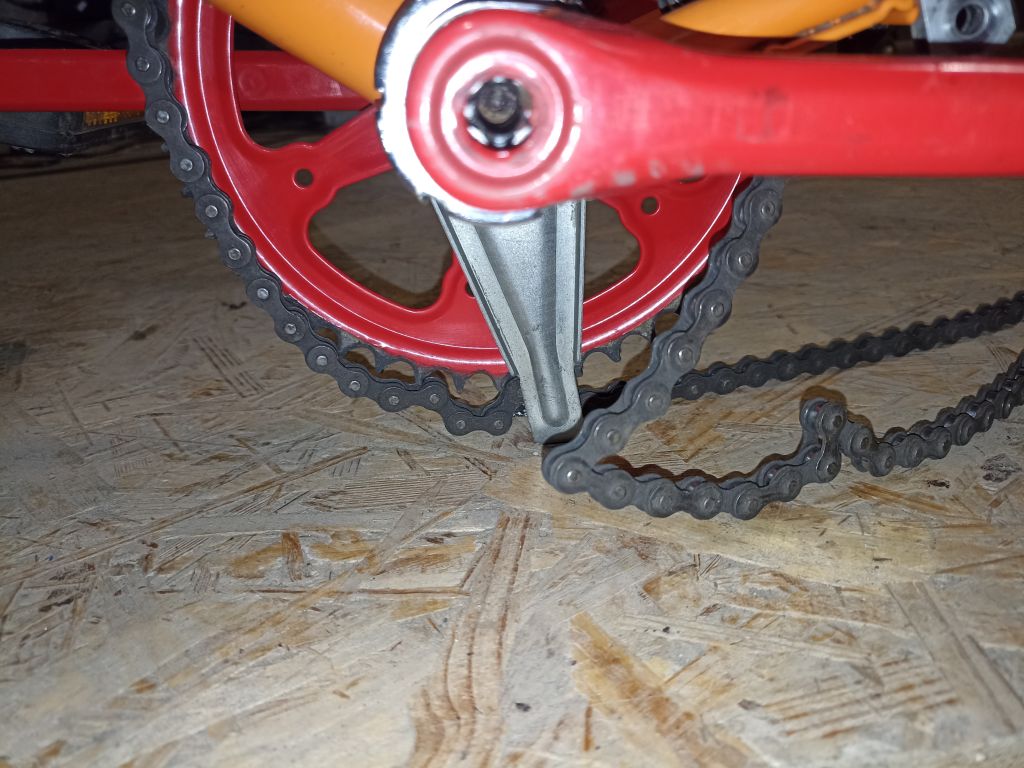

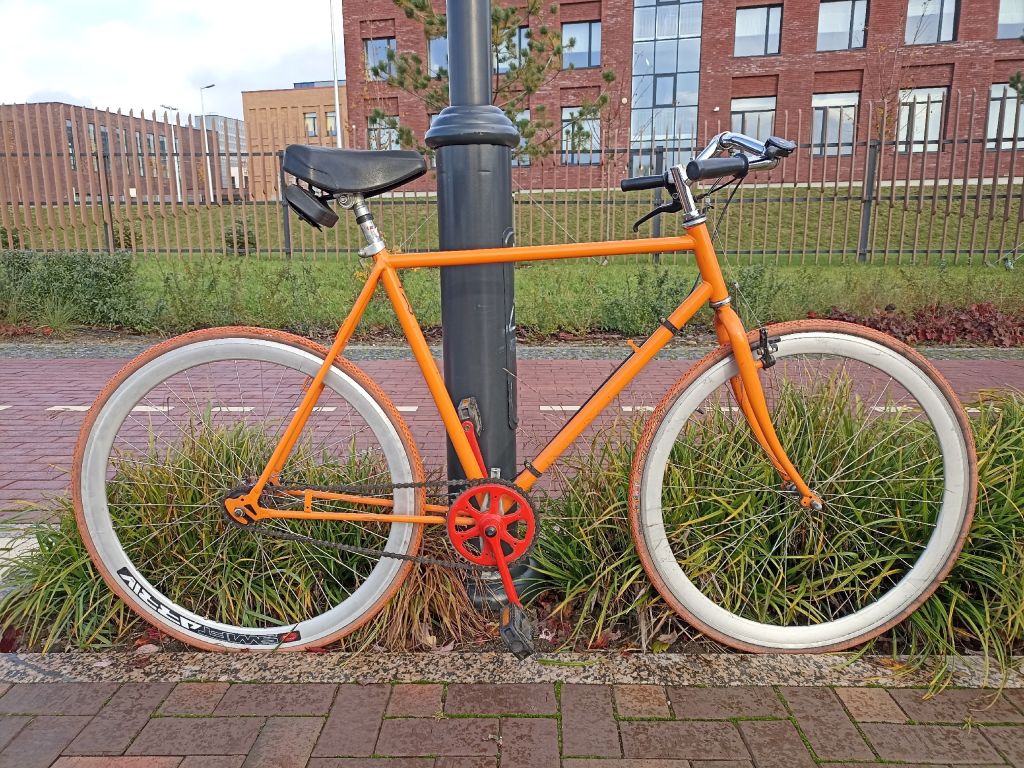

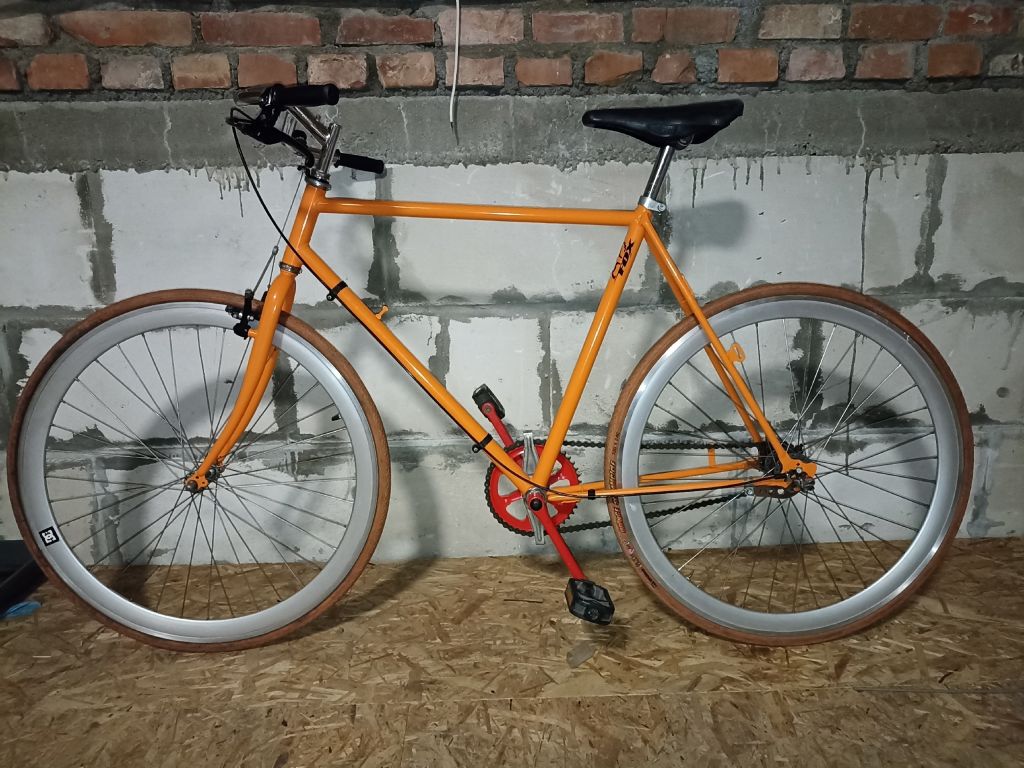

Нет не Томсона, но даже если брать Томсона то и клин, и квадрат, снимаются обычным способом, даже, если и с одной стороны он бывает не съемным. Крепился болтом под имбус. Велосипед, какой-то европеец, перекрашен, ноунейм.Велосипедная астрономия — звёзды, системы, и что их связывает — цепи. Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

А что там было — болты? С какой резтьбой — около М12?

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Да, болт имбус, головка полукруглая 12, резьба может М8 не более.

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Може якийсь "прокатний" стандарт, бо нічого подібного раніше не бачив. Зірка, м'яко кажучи не з дорогих.

Я рухаюсь, значить я існую!

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Да вот в башке крутится... Женя, не вспоминаешь?
Проскакивала какая-то хитрая и даже умная немецкая система. Там крепёжный болт одновременно являлся и съёмником (подобное и на кампе бывает,но в другом исполнении, а у немцев в одну деталь сделано)...

Добавлено: 27-11-2023 14:16:54

Trelis, как бы Вам не пришлось
Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

А, не!
Там был болт обычный (около М8), а съёмником может служить болт около М12. Только там не М12 а близкая горбатого стандарта резьба.
Может эта система из таких?

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

А это случайно не заодно с валом шатун и звезда? С другой стороны такая же история?

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Нет, квадратный вал явно обычный, просто стандартный съёмник некуда приткнуть именно в систему.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Системы когда болт — ещё и сьемник бывают на кампе и старом шемоно. Но то системы с резьбой в вале, и болт там хитрый.

А когда водка закончилась, мы обезжиривали резьбы пятилетним коньяком.
I tried [соха] And got [софа]
Мой гараж

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Нене, я это зачеркнул и потом поправился.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Велосипедная астрономия — звёзды, системы, и что их связывает — цепи. Велосипедная астрономия — звёзды, системы, и что их связывает — цепи. Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

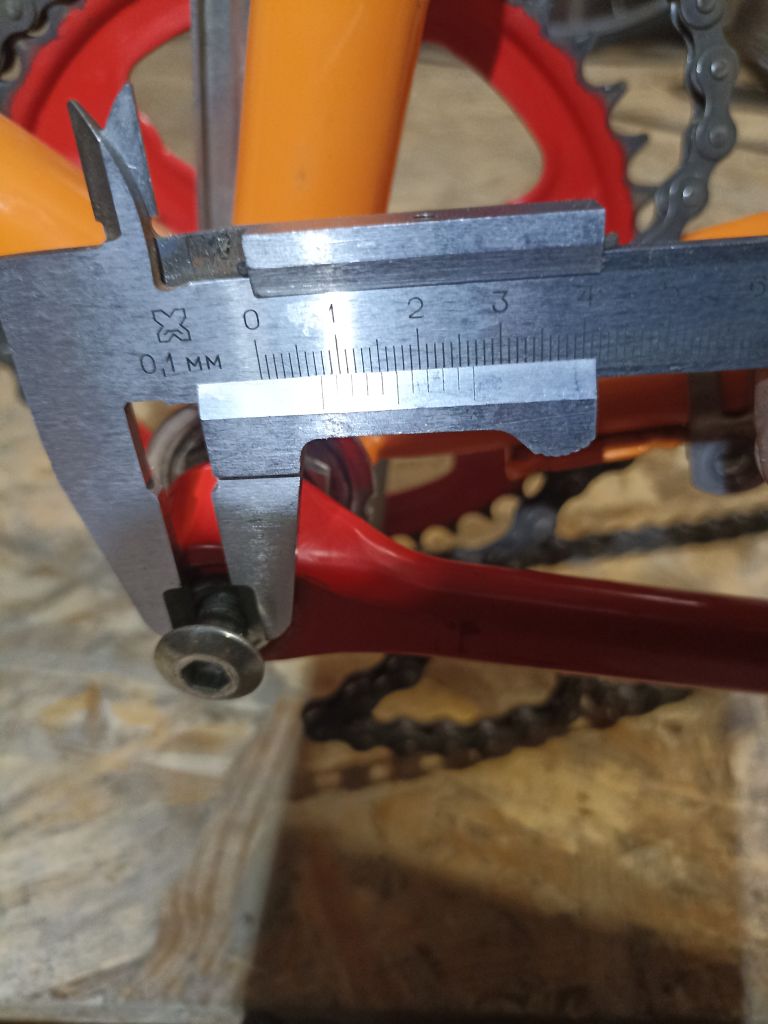

Да, с болтом не ошибся М8. С другой стороны так же. Вал под квадрат.

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Угу.

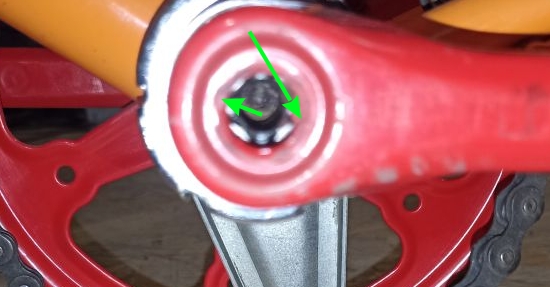

А вот тут резьба никакая не просматривается, в теле шатуна?
Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

Можливо рішення дійсно з прокатних велосипедів, там шатуни їздять допоки велосипед не виробляє ресурс і не попадає на звалище. Ну і антивандальна штука, якщо у нас питання як розбирати, то у зловмисників також буде і продати потім важче.

Я б лівий знімав приспособою, що Костя показав, потім зняв би ліву чашку,зправа вставив непотрібну шпильку, все це впер в праву чашку і молотком акуратно випресував би систему.
Питання сенсу залишається, в майбутньому доведеться так кожного разу при обслуговування робити.

Або самий простий і дієвий спосіб поїздити без гвинтів. Гарантовано розбереться.

Я рухаюсь, значить я існую!

3

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

img/bw Ну если там нет резьбы, то я, пожалуй, подпишусь под твоей мыслью об специальной одноразовости.

И да,

Євгеній76 пишет:

поїздити без гвинтів. Гарантовано розбереться.

img/bs  img/ay

Євгеній76 пишет:

так кожного разу при обслуговування робити.

img/ag Дык нарезать резьбу, и болтом действовать, как съёмником img/bk

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

(28-11-2023 10:38:16 отредактировано ser_rs)

Re: Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

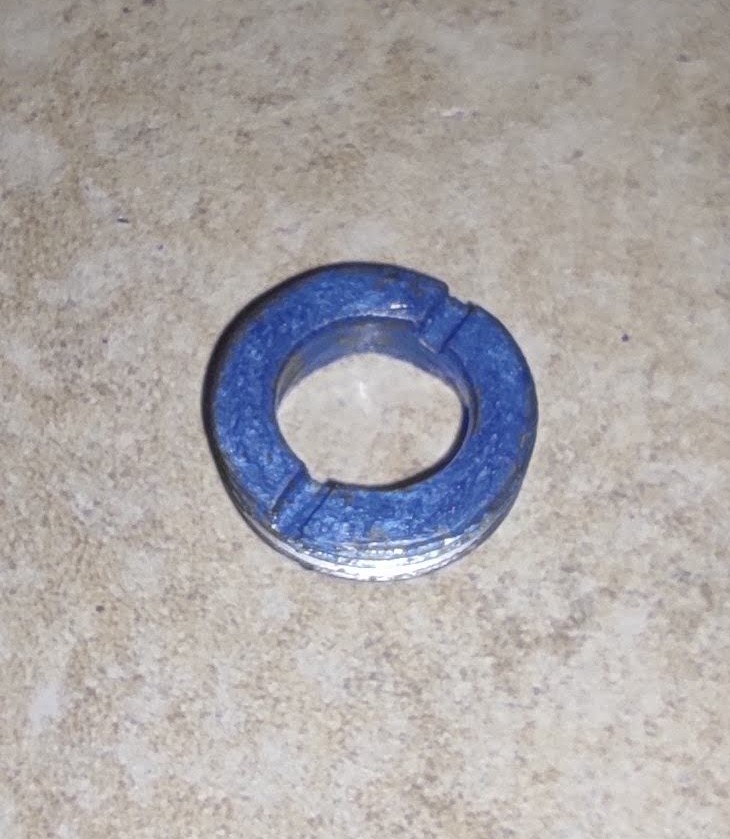

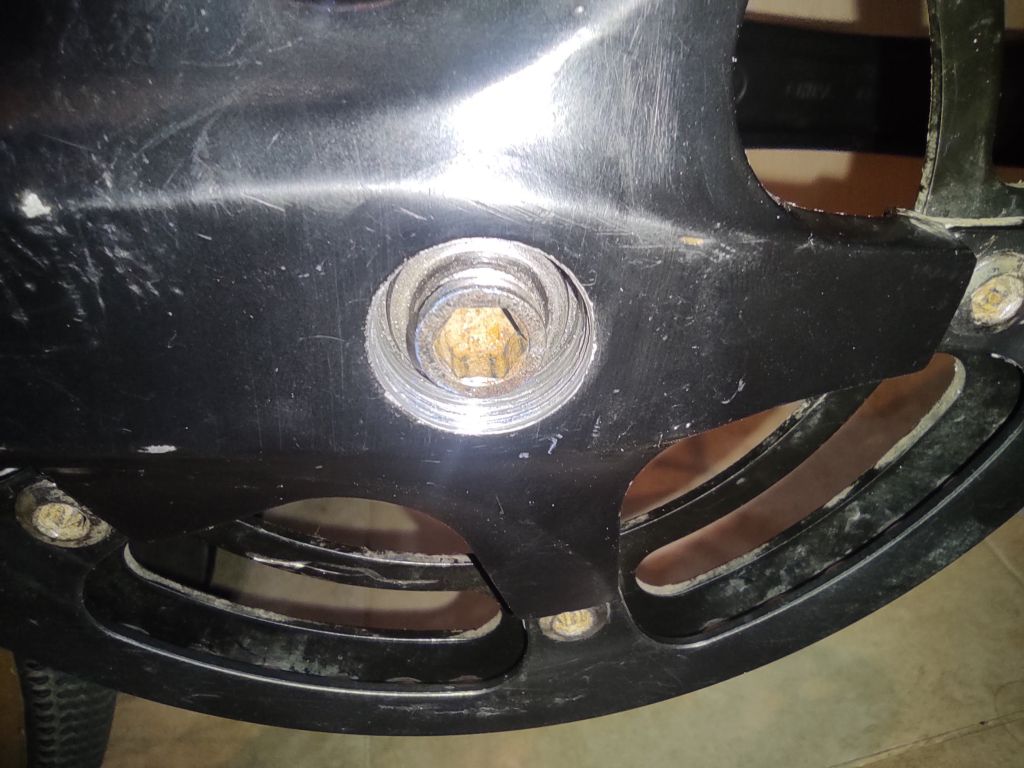

kisa, я себе сделал самовыпресовывающуюся систему на шатуне, после того как убил в нем резьбу. Для этого взял пробку поддона ВАЗ с конусной резьбой м22х1.5, обрезал с нее лишнее, сделал проточку чтобы закрутить и расточил отверстие, чтобы в него входила шляпка болта.
Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.
Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.

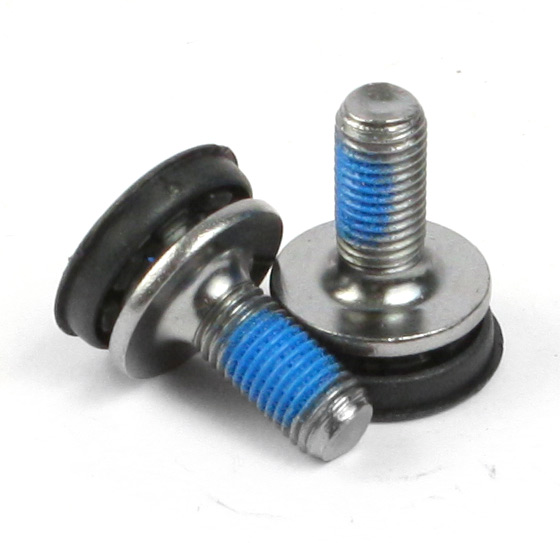

Болты имеют толстую шайбу в основании, которая и выталкивает шатун
Велосипедная астрономия — звёзды, системы, и что их связывает — цепи.
