Я не Виктор Франкенштейн, но вот мое чудовище.

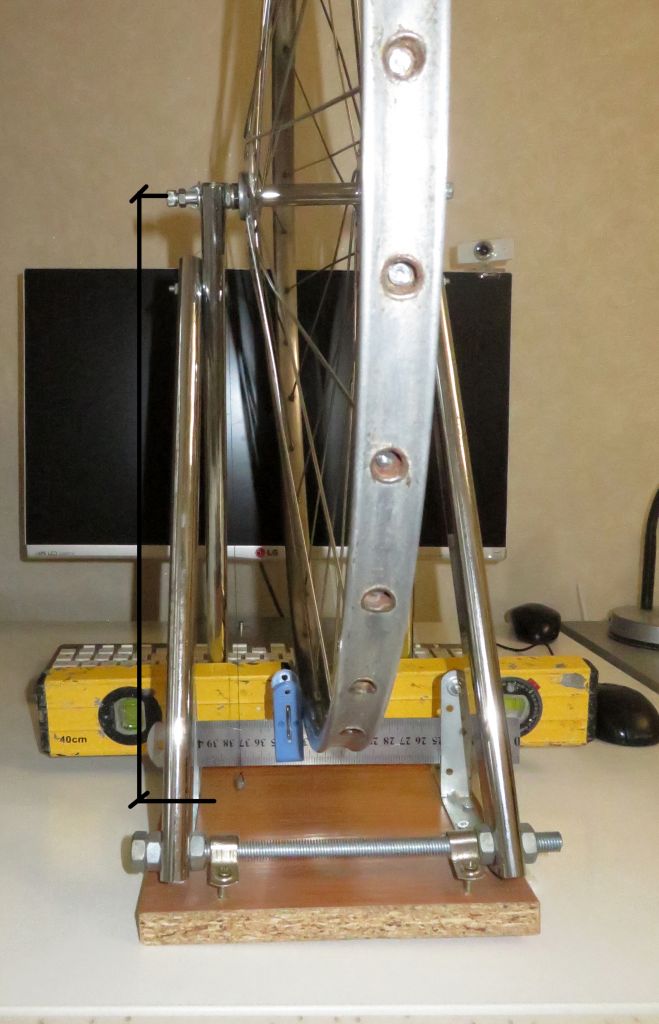

Станок собран за час, на кухне, из того, что нашлось в кладовке из остатков от сборки шкафа. Овальная труба для вешалок, кусок ДСП, саморезы и кусок шпильки М10. Конструкция, я надеюсь, понятна из фото.
Но за простоту конструкции приходится расплачиваться при настройке. Нужно потратить аж 10 минут. Итак, основание станка выставляем по уровню. С помощью линейки (рулетки) левый и правый край оси втулки ставим на одинаковом расстоянии от основания станка. Отвесом, на линейке, отмечаем положение края гайки на оси. Дальше берем интеграл и рассчитываем положение прищепки.
И вот тут начинается самое интересное. Сев в позу лотоса, сделав три-четыре глубоких вдоха-выдоха, снизив пульс, до минимально возможного, отпускаем все мысли о текущих делах, отключаем сознание от бренного мира. Погрузившись в медитативное состояние приступаем к настройке колеса. И да, желательно, все делать под звуки дождя
.
- ivandr
- Участник
- Неактивен
Re: Инструментальный шкафчик.
LjAlex, спасибо за вариант конструкции и за инструкцию
- andrezin
- Опытный
- Неактивен
Re: Инструментальный шкафчик.
Годиться
, насчет выставления не понял) главное результат)
- zverefff
- Опытный
- Неактивен
Re: Инструментальный шкафчик.
огненный огонь в огне! особенно линейка убеждает))
Идеологический кроковод со временем превращается в кроководческого идеолога
Уголок гуманитария: ЗиФ 1В '50, ХВЗ B-37 '68
Уголок гуманитария: ЗиФ 1В '50, ХВЗ B-37 '68
- Кирилл
- Старожил
- Неактивен
Re: Инструментальный шкафчик.
Я тоже не понял про отвес, зонтомер что ли?
- LjAlex
- Старожил
- Неактивен
Re: Инструментальный шкафчик.
Станок я собрал, когда про зонтомер еще не слышал
.

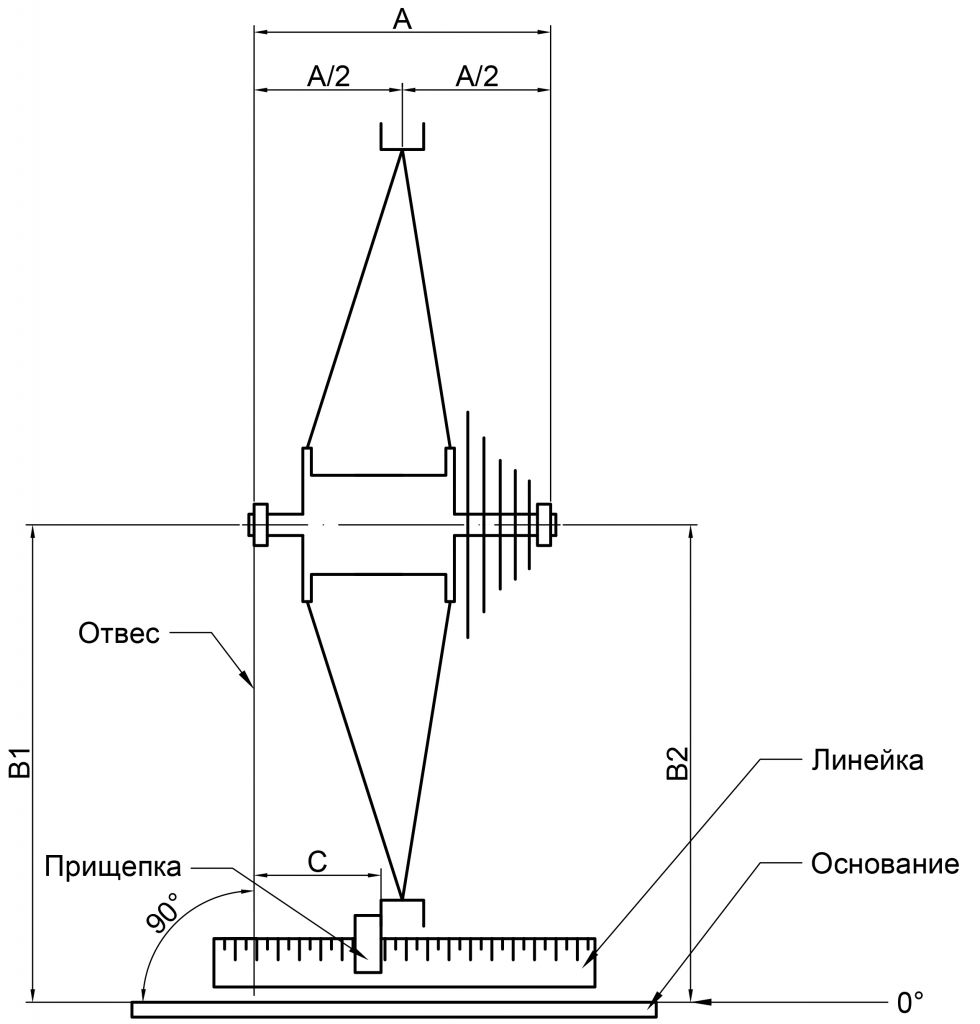

Инструкция по использованию. На схеме вид "по полету":
1. Основание выставляем по уровню в «0» относительно горизонта.
2. Вставляем колесо в станок. Выставляем равными размеры В1 и В2. Таким образом ось втулки становится параллельно основанию.
3. Цепляем отвес. На линейке получаем метку, где гайка втулки упирается в дроп.
4. Вычисляем значение размера С на линейке куда прицепить прищепку.
- Maxim_Sed
- Заблокирован
- Неактивен
- NOT
- Старожил
- Неактивен
Re: Инструментальный шкафчик.
Eclipse пишет:
Приспособление для центровки перьев вилки и запрессовки чашек рулевой колонки в стакан…
Чисто теоретически подумалось.
Если заменить тонкую шайбу на заказанный у токаря (всё равно же конус не на коленке вытачивать, так что заодно) цилиндр с той же внутренней резьбой М10, что и на шпильке, то не появится ли заодно у инструмента ещё и функция контроля параллельности рулевого стакана?
▼Spoiler
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
- Eclipse
- Старожил
- Неактивен
Re: Инструментальный шкафчик.
Достаточно просто развернуть оба конуса широкой стороной в сторону стакана. Ну и шпилька должна быть очень твердой — не изгибаться.
Diesel power
- NOT
- Старожил
- Неактивен
Re: Инструментальный шкафчик.
Eclipse пишет:
Достаточно просто развернуть оба конуса широкой стороной в сторону стакана. Ну и шпилька должна быть очень твёрдой — не изгибаться.
Тоже верно. Но тогда конусы надо изготавливать тщательно. И, видимо, заказать саму шпильку, а не брать покупную за пять копеек. И да: возможно всё же правильнее цилиндры изготовить. Потому что иначе придётся конусы делать с необоснованно большими основаниями.
В общем, очень нужный инструмент. Озадачился.
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
«Чёрный Грач» • ХВЗ В-120 (1961 г.) | «Безымянный» • ХВЗ В-39 (1971 г.)
- andreylb
- Опытный
- Неактивен
Re: Инструментальный шкафчик.
Конусы, например, из отвесов можно сделать, просверлить, резьбу нарезать.
Пью за ваши улыбки!
- Eclipse
- Старожил
- Неактивен
Re: Инструментальный шкафчик.
На самом деле, нужно просто сделать конуса больших диаметров, меньший — 18-20 мм, больший 42-46, и шпильку на 18 с мелкой резьбой. Таим инструментом можно будет и соосность проверять, как рулевого так и кареточного стакана, так и править дропы. Шпилька ф18мм с мелкой резьбой придаст конструкции жесткость и минимум люфтов.
Diesel power
- kisa
- Старожил
- Неактивен
Re: Инструментальный шкафчик.
А вот давние ответы Campagnolo на этот и другие вопросы по рулевой колонке (из книги).
Приспособа для рулевой не просто кондуктор, а фреза. Сразу торцует ровно, а не просто показывает — ровно ли мы работаем напильником . Перекомпоновав элементы, получаем и пресс для чашек. Хочу сделать, но упирается во фрезы. Видимо, как созрею, придётся заказывать инструментальщикам.
Выбивалка для чашек. У меня таких несколько — одна завалится куда-то, я ещё одну делаю
Съёмник нижнего конуса рулевой. В начале темы показывал свой элементарный вариант, основаный на этой идее.
Фреза, приводящая в порядок посадочное под нижний конус рулевой — нужна при самостоятельном изготовлении вилки или замене штока.
Оправка для набивания нижнего конуса рулевой.
Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.
- kisa
- Старожил
- Неактивен
Re: Инструментальный шкафчик.
И ещё оттуда же.
Кареточные ключи и торцовочные фрезы.
Метчики для каретки
"Колокольчики" для правки дропов. Хорошие чертежи удачных колокольчиков есть в брошюре Анисимова "Немного о колесе" в Библиотеке.
