Re: Инструментальный шкафчик.

img/ag Та да.
Но вот тогда я не мог понять, что это за приблуда, коллеги подсказали. А ты её и исполнил.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Инструментальный шкафчик.

img/ay коткомпот, Все! Тепер точно знаю чим займуся у найближчий час  img/thank

КРЕДО: Ніколи не віддам гроші за те, що можу зробити власними руками.

Re: Инструментальный шкафчик.

Есть идея торцовки каретки:
Для этого нам нужна фреза торцовая 2210-0061 (40*32*16), для каретки подшипники 17*35*х с резьбой от китайского набора с валом, для рулевой 2 подшипника 17*30*х, полая ось ф17 мм с внутренним отверстием ф10 мм, шпилька М10, 2 кузовные шайбы М10, 2 гайки М10, пружина.
Подшипники вкручиваем/вставляем в торцуемый стакан, они выполняют роль направляюще-центрующего устройства. Продеваем через них вал с надетой торцовочной фрезой, устанавливаем пружину одним концом к фрезе, другим к концу вала. Далее продеваем через вал шпильку, с двух сторон завинчиваем гайками с шайбами. Торцуем, регулируя прижим фрезы гайкой со стороны пружины.
Покритикуйте/попредлагайте предложения.

Если взять фрезу 45*16, то с 203 подшипниками можно и Томсона отторцевать.

Все черти кадилом по морде получат.
Yes future!

Re: Инструментальный шкафчик.

Вал можно заменить целой шпилькой на 16/17.

Все черти кадилом по морде получат.
Yes future!

Re: Инструментальный шкафчик.

Мне нра. Особенно остроумное использование подшипников с резьбой  img/ag  img/ay
Остальное - мелочи и тонкости по ходу дела.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Инструментальный шкафчик.

Вот. У меня на днях в голове тоже генерировался инструмент для торцевания. Вместо подшипников думал точить латунные вставки с резьбами. Сплошной оси с резьбами на концах как мне кажется будет вполне достаточно.

С подшипниками конечно красивее.
Eclipse, а нельзя ли подробнее, что за  подшипники с резьбой? Я не в теме.

Re: Инструментальный шкафчик.

Dan пишет:

что за  подшипники с резьбой?

Наидешевейшая базарная порнография, непригодна к практическому применению. Была до идеи Олега  img/ag
Инструментальный шкафчик.
Вроде она. Резьба прямо на обойме подшипника.
Прастихоспаде img/ap

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Инструментальный шкафчик.

kisaimg/thank

Re: Инструментальный шкафчик.

Наверное, эту шнягу будет сложно вкрутить достаточно глубоко. Вероятно, придётся частично снять резьбу - с внутренней (по отношению к каретке) стороны, чтоб подшипник не торчал и не мешал фрезе.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Инструментальный шкафчик.

достаточно глубоко

img/ag Синхронно возник этот же вопрос, вернулся, чтобы спросить, а тут готов ответ.  img/ay

Тогда пожалуй латунные втулки, по крайней мере для меня, доступнее. Все равно токарка...

Re: Инструментальный шкафчик.

Ну, эту фигню  болгаркой можно обчухать  img/ag

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Инструментальный шкафчик.

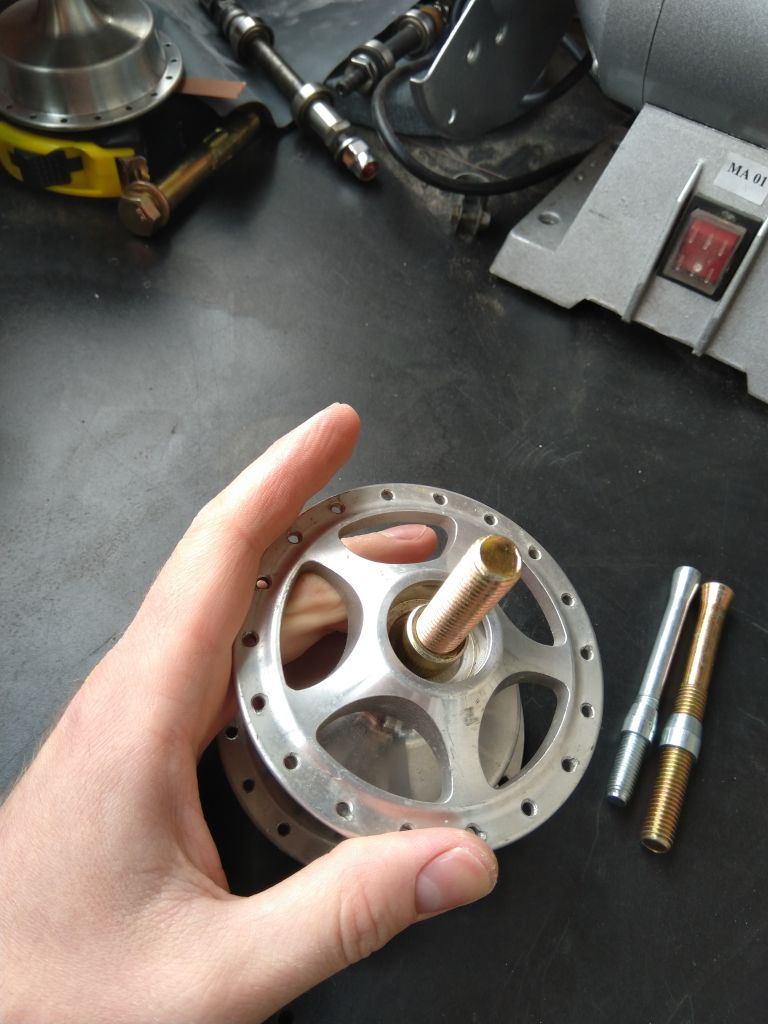

Продолжаем полировать втулки:

Spoiler

Инструментальный шкафчик.

Инструментальный шкафчик.

Инструментальный шкафчик.

Инструментальный шкафчик.

Инструментальный шкафчик.


Анкер 16 мм, 2 шт.

Все черти кадилом по морде получат.
Yes future!

3

Re: Инструментальный шкафчик.

О! Два клина от дюбеля img/bv

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Инструментальный шкафчик.

Только что поимел бледный вид с болгаркой. Потому что я над ней уже 16 лет не профессионал, и  img/an забыл один секрет. Делюсь.

Особенно актуально тем, у кого дико сам затягивается диск. Обычно - тонкий отрезной.  Я в итоге сломал кнопку-фиксатор внутри редуктора, а обломки диска удалось открутить, только разобрав редуктор.

Профилактика:

Снимите диск и гайку. Удерживая пальцами вал, пошатайте опорную шайбу по окружности (мне от Вашей медицинской страховки один хрен ничего не перепадёт, так что можно не выключать из сети img/bm ). Видим, что обычно она имеет окружной люфт:
Инструментальный шкафчик.

При замозатягивании диска с гайкой во время работы, этот люфт помогает затянуть диск ещё надёжнее  img/ag . Оно и хорошо, только потом это дело намертво клинится - диск, вал, гайка и опорная шайба. Если натереть салом смазать любой смазкой это место, открутить диск будет намного легче.
Инструментальный шкафчик.

Не затягивайте с этим, особенно, если чувствуете, что с каждым разом всё тяжелее и тяжелее срывается гайка при отуручивании.

Spoiler

Гадость внутри защитного кожуха - стружка от порезки покрышки  img/ag

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Инструментальный шкафчик.

kisa пишет:

дико сам затягивается диск

Такое еще бывает если диск ложить к гайке стороной где металл.
Инструментальный шкафчик.
Он постепенно выдавливается между гайкой и валом и клинит гайку. Всегда ложу абразивом под гайку.
