Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

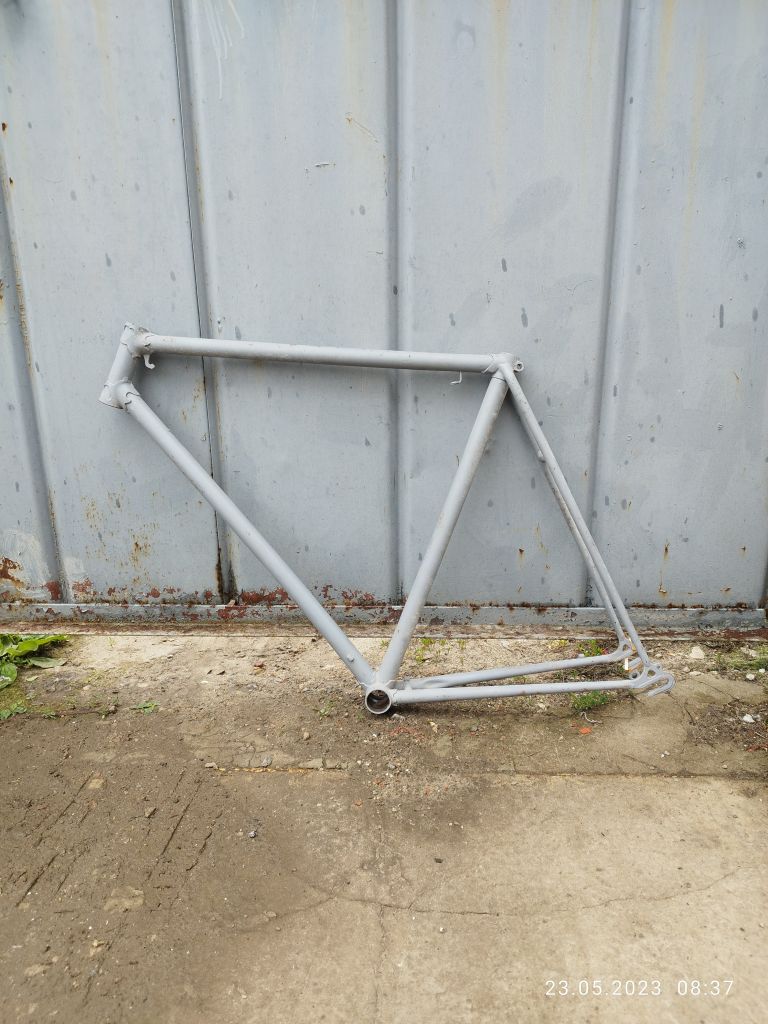

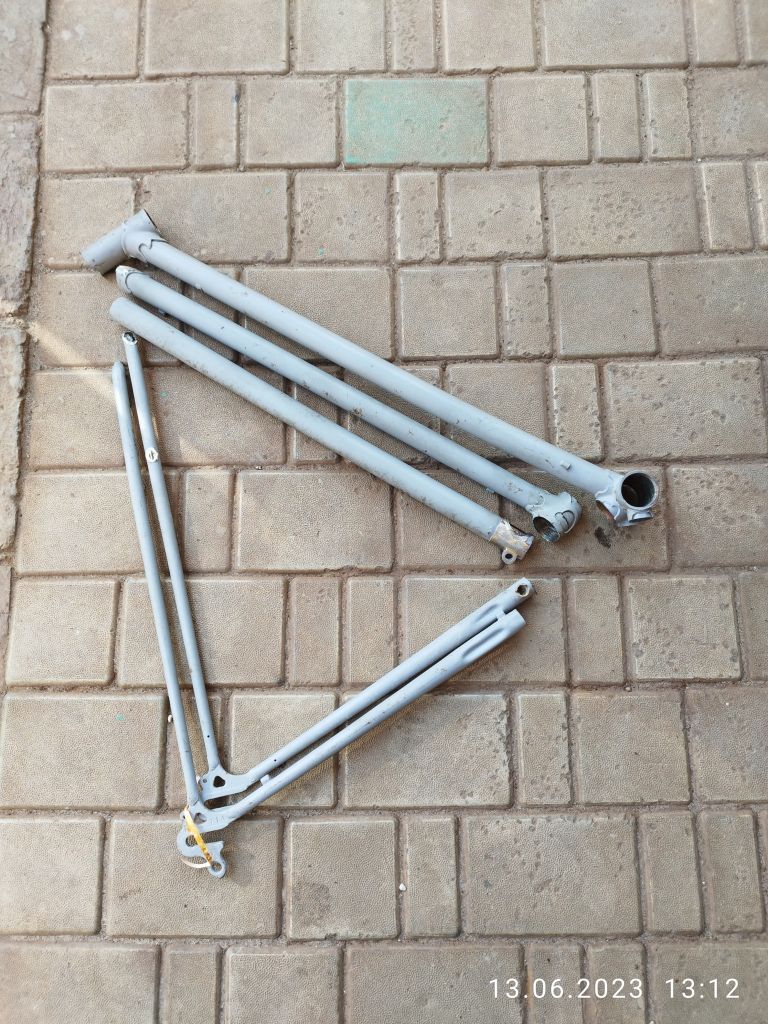

Сейчас занимаюсь кардинальной переделкой Стартона
Сварка и пайка. Технологии изготовления  и ремонта стальных рам Сварка и пайка. Технологии изготовления  и ремонта стальных рам
И ещё раз обратил внимание, что попадаются Стартоны с разной толщиной стенки главных труб. Бывают со стенкой 1 мм, а бывают со стенкой 0.8 мм. Этот- 0.8

1

Ответ от atepernetuzh

  • atepernetuzh
  • atepernetuzh
  • Старожил
  • Неактивен
  • Откуда: Харьков, Украина
  • На форуме с 09-01-2019
  • Сообщений: 3 266

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

Так же часто приходится торцевать трубы с помощью коронки би- металл. Особых проблем не было. Но недавно пытался обрезать нижнюю трубу от Стартона. Ни в какую. Искры летят и короне капец.

3

Ответ от Євгеній76

  • Євгеній76
  • Євгеній76
  • Moderator
  • Неактивен
  • Откуда: Рівне
  • На форуме с 06-03-2017
  • Сообщений: 13 505

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

atepernetuzh, а як товщина сказалася на вазі всього фрейму? Це ж, якщо не рахувати вузли -20%

Я рухаюсь, значить я існую!

2

Ответ от tork

  • tork
  • tork
  • Старожил
  • Неактивен
  • Откуда: Астрахань
  • На форуме с 05-07-2017
  • Сообщений: 5 051

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

atepernetuzh, однако,  img/bw  img/bv

Я знаю, что я ничего не знаю. Я вижу, что я ничего не вижу.....

Ответ от atepernetuzh

  • atepernetuzh
  • atepernetuzh
  • Старожил
  • Неактивен
  • Откуда: Харьков, Украина
  • На форуме с 09-01-2019
  • Сообщений: 3 266

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

Євгеній76, надо посчитать разницу в весе всего лишь трёх главных труб. Я думаю, что она будет небольшая

1

Ответ от Veksha

  • Veksha
  • Veksha
  • Moderator
  • Неактивен
  • Откуда: Москва
  • На форуме с 07-04-2017
  • Сообщений: 2 997

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

img/ai

▼Spoiler

Похоже на то, что ради святой цели выполнения плана, трубы брали со склада по принципу: «используй ту, что под рукой, и не ищи себе другой»  img/ag

Не стоит дружить с людьми, у которых нечему научиться. Вот поэтому у меня так мало друзей. Джеймс Уотсон

Ответ от Riverdale

  • Riverdale
  • Riverdale
  • Старожил
  • Неактивен
  • Откуда: Чехов
  • На форуме с 29-06-2017
  • Сообщений: 7 746

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

Минутка юмора

▼Spoiler

на заводе посмотрели статистику и подумали "школьники в этом году суровые, мощные лоси — надо им трубы со стенкой потолще"

А когда водка закончилась, мы обезжиривали резьбы пятилетним коньяком.
I tried [соха] And got [софа]
Мой гараж

1

Ответ от Shpuntik

  • Shpuntik
  • Shpuntik
  • Опытный
  • Неактивен
  • Откуда: Арзамас
  • На форуме с 19-06-2017
  • Сообщений: 987

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

Коллеги, если посмотреть ГОСТ на сортамент, то окажется, что эти 0,2мм находятся в пределах допуска на изготовление трубы. Прокатный стан микроны не ловит. А если ловит, то метр трубы стóит как два крыла Боинга.

1

Ответ от kisa

  • kisa
  • kisa
  • Старожил
  • На форуме
  • Откуда: Киев
  • На форуме с 05-03-2017
  • Сообщений: 56 071

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

img/ai Аж прямо 0,2?

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Сайт kisa

Ответ от atepernetuzh

  • atepernetuzh
  • atepernetuzh
  • Старожил
  • Неактивен
  • Откуда: Харьков, Украина
  • На форуме с 09-01-2019
  • Сообщений: 3 266

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

Может быть. ГОСТы не смотрел. Но есть догадки по этому поводу. Как Вы думаете, почему под подседельный узел на подседельной трубе на ХВЗ делалась укатка?

Ответ от kisa

  • kisa
  • kisa
  • Старожил
  • На форуме
  • Откуда: Киев
  • На форуме с 05-03-2017
  • Сообщений: 56 071

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

Её мало где нет  img/bk

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Сайт kisa

Ответ от atepernetuzh

  • atepernetuzh
  • atepernetuzh
  • Старожил
  • Неактивен
  • Откуда: Харьков, Украина
  • На форуме с 09-01-2019
  • Сообщений: 3 266

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

kisa, на импортных рамах не встречал

Добавлено: 17-06-2023 17:08:13

В том месте нужна достаточно высокая точность внутреннего диаметра. А её или не могли обеспечить теми трубами, или можно использовать трубу с разной толщиной стенки. Указал до примерного диаметра, спаял и прошёлся потом развёрткой.

1

Ответ от kisa

  • kisa
  • kisa
  • Старожил
  • На форуме
  • Откуда: Киев
  • На форуме с 05-03-2017
  • Сообщений: 56 071

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

img/ag Остроумно. И кстати, ещё с шовной трубой хорошо дружит.

atepernetuzh пишет:

на импортных

На дорогих рамах такого нет.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед — это не мой велосипед.

Сайт kisa

Ответ от atepernetuzh

  • atepernetuzh
  • atepernetuzh
  • Старожил
  • Неактивен
  • Откуда: Харьков, Украина
  • На форуме с 09-01-2019
  • Сообщений: 3 266

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

kisa, Нет. Даже на шовном Columbus Cromor или Reynolds 531 тоже нет

Ответ от EndoSteel

  • EndoSteel
  • EndoSteel
  • Старожил
  • Неактивен
  • Откуда: Москва
  • На форуме с 09-08-2021
  • Сообщений: 1 479

Re: Сварка и пайка. Технологии изготовления и ремонта стальных рам

Бесшовные трубы при холодной раскатке из одинаковых заготовок получаются длиной от 4 до 7.5 метров. Разброс по толщине стенки сами можете прикинуть.
