Re: Геометрия рам советских велосипедов

В этом img/bs https://cameralabs.org/3033-iskazheniya … y-fotograf

Геометрия рам советских велосипедов
Поэтому нужно очень осторожно опираться на фотографии в таких разговорах.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Геометрия рам советских велосипедов

Шоссейный дрокер vs олимпийка с "трековой" вилкой.
Разница - угол наклона рулевой и провис каретки. А вот standover одинаковый img/bk
Чтобы дисторсия не искажала - фото на плитке.


Spoiler

Геометрия рам советских велосипедов Геометрия рам советских велосипедов

А когда водка закончилась, мы обезжиривали резьбы пятилетним коньяком.
I tried [соха] And got [софа]
Мой гараж

4

Re: Геометрия рам советских велосипедов

Riverdale,
Вот это правильный фон, сразу видно бОльший провис каретки олимпийки

Re: Геометрия рам советских велосипедов

Сначала проверял по фото, что трубки прямые, то есть искажения нет. Потом не просто на глаз сравнивал 2 фотки, а по одной строил линии рамы и прикладывал ко второй. Расстояния сравнивал от наклонной трубы до ОБОДА.
Подседельная и рулевая не параллельны. И в реальности абсолютно также как и на фото.

Re: Геометрия рам советских велосипедов

Фото доверять нельзя.
А параллельность труб по линейке нужно смотреть. Приложив рейку к рулевой, и от её концов мерять до конов подседельной трубы. А не сеточки кривые на фотках рисовать img/ag .
Ну и.. нет у Вас непорядка. Нормально всё.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Геометрия рам советских велосипедов

Нельзя фото доверять, согласен. Но как наводку на версию использовать можно. Потом проверять.
А интерес прежде всего академический. Это же увлечение. Поэтому сначала интересно разобраться в нюансах, а потом уже можно и забить, когда знаешь, на что забиваешь  img/ag .

Добавлено: 07-08-2020 11:15:12

Это примерно из той же оперы что и торцевание наших кареток  img/ag .

1

Re: Геометрия рам советских велосипедов

img/ag Это тоже понятно. Просто я не вижу - с чем разбираться. Жуткая версия про повальный брак? Дык, нет его. Эта геометрия пошла с 79 (даже конца 78) года. Взята от СЗ. А там взята усреднённая мировая. Рамы собирались  в стапеле, так что большой разбег размеров даже при желании не получится. Следов аварии не видно. С чем разбираться?

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

(07-08-2020 10:05:11 отредактировано Grem Grin)

Re: Геометрия рам советских велосипедов

Spoiler

Не знаю кому пришла "хорошая" идея поставить втулку от "спорта" на обод под трубку..,  но этот вел пришел ко мне в таком виде.

Геометрия рам советских велосипедов
Геометрия рам советских велосипедов
Геометрия рам советских велосипедов

Здесь, наверное, должно быть написано что -то умное....

Re: Геометрия рам советских велосипедов

Dan, Геометрия рам советских велосипедов

Здесь, наверное, должно быть написано что -то умное....

Re: Геометрия рам советских велосипедов

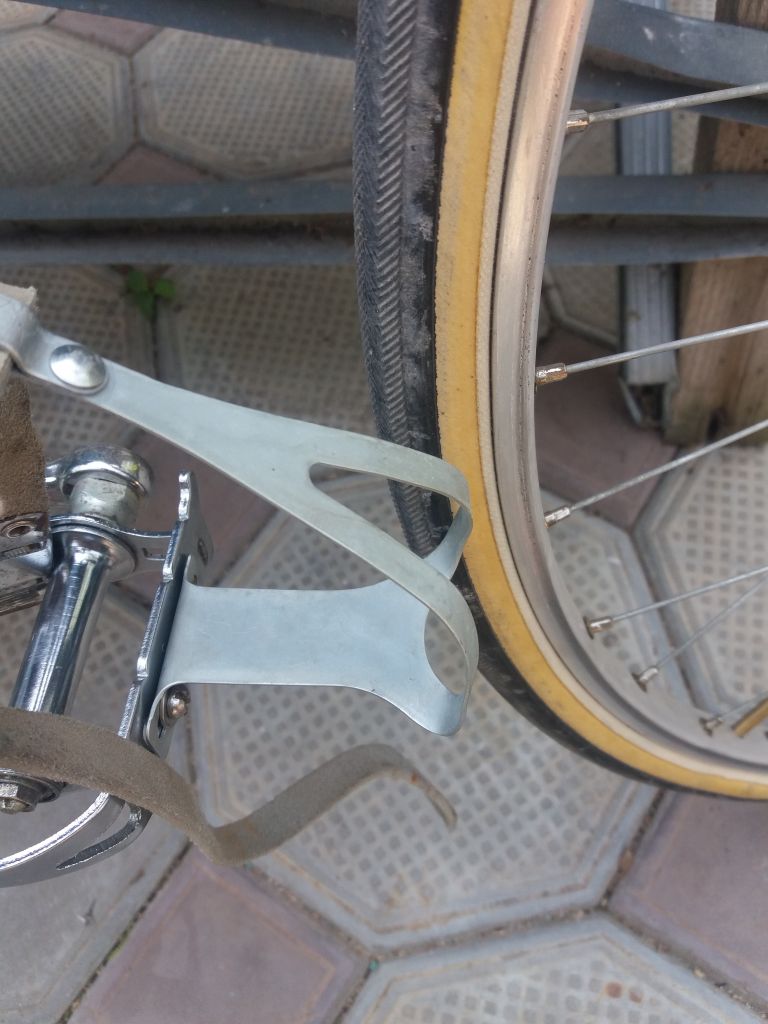

Я разбирался конкретно со своим случаем, вот с этим:
Геометрия рам советских велосипедов
Сомневаюсь, что это заложено советскими инженерами в пределах допуска.

Re: Геометрия рам советских велосипедов

Это просто заложено.
https://www.google.com/search?client=op … p;oe=UTF-8
И с этим спортсмены мирятся, а гражданские переживают  img/bk

Добавлено: 07-08-2020 11:10:38

Кстати, Ваши туклипсы на пару размеров больше моих, похоже.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Геометрия рам советских велосипедов

Grem Grin, Спасибо! Вот у вас, получается база соответствует паспортным данным. Если задвинуть заднее колесо в дроп до конца, то будет как раз около 1025мм. У меня 997.

kisa, при возможности замерьте на своих расстояние от носика до кромки педали, сравним. Я уже настроился сходить в термичку, подогнуть свои.

Добавлено: 07-08-2020 12:20:55

За ссылку благодарю, не додумался на инглиш поискать

Re: Геометрия рам советских велосипедов

Вот так зацепил штангелем для удобства и точности - толщина рамки педали входит в размер - показало 65
Геометрия рам советских велосипедов

Да я терпеть не могу разбирать басурманские каракули img/bj просто показал, что вопрос широко жуётся во всём мире во все времена  img/ag

Добавлено: 07-08-2020 11:32:39

Кстати, в таблице размеров рам "одной из модификаций" СЗ в книге Гоночные велосипеды, всё-таки видно, что для крайних ростовок сверху и снизу с этим делом немного таки колдуют. Это по памяти - сейчас не заглядывал. Надо полагать, что спортсмены большого роста имеют большие ласты и выбирают длинные шатуны, может оно и критично.
А так - это плата за короткий жёсткий фреймсет.

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Геометрия рам советских велосипедов

Вылетами вилки, что ли, померяться?  img/bw

Мой гараж
Мастер спорта по езде за хлебушком на велосипеде.
Если не я построил велосипед - это не мой велосипед.

Re: Геометрия рам советских велосипедов

Верно заметили, мои туклипсы 72. (Чтобы не встречались в колесом должны быть где-то 60)

Ну на том и остановимся, не брак попался, а стал я обладателем редкого короткобазного экземпляра  img/af
