Re: Мечта детства.

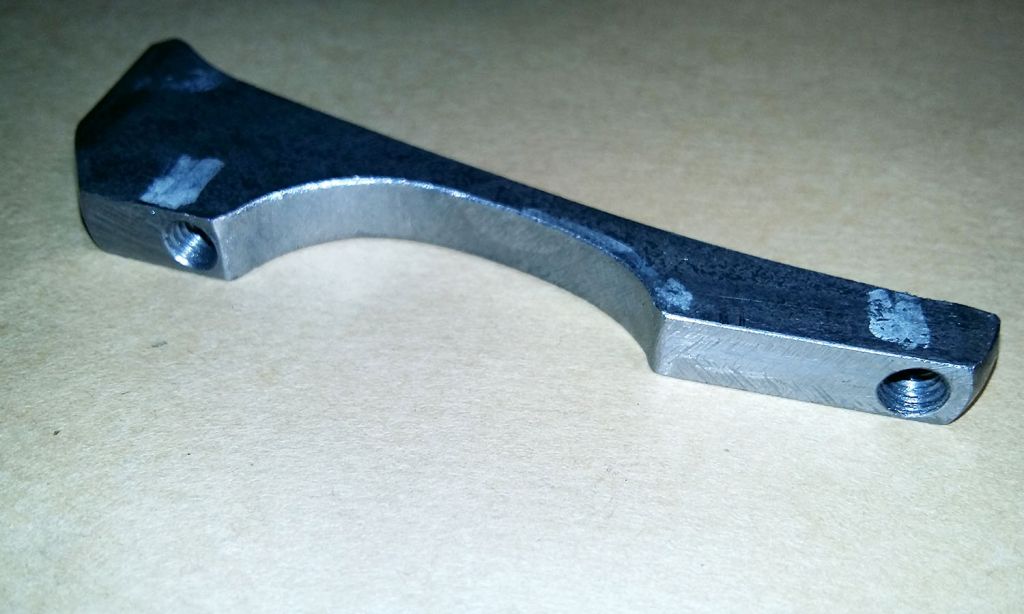

Тимур, кронштейн каліпера занадто масивний, треба піддати болгарському пілінгу.
Кільця/пильники треба тонші, щоб тертя було відразу мінімальним — так довше проживуть.
- CustoмBicyclь
- Старожил
- Неактивен
- ghfijhg
- Опытный
- Неактивен
Re: Мечта детства.
Тимур,
А сразу стойки под калипер не захотели сделать, ну чтоб без переходника, менее массивно выглядеть будет.
- Тимур
- Старожил
- Неактивен
Re: Мечта детства.
kisa пишет:
Но неплохо бы сальники
Идея использовать предметы по своему предназначению безусловно правильная!
Вы даже на некоторое время меня в смятение привели, думал опять токаря грузить придётся.
Но вот утром взял в руки штангель, измерил торец левой чашки каретки. Грубо говоря получилось 30,5 мм. Залез в интеренет нашёл (совсем экзотические не рассматривал) сальник 17*26*6.
Корпус под сальник, диаметром больше чем диаметр чашки мы физически сделать не можем (снаружи на него должна находить конторогайка), да плюс к тому ещё-бы немного паз под ключ открытым оставить. В самом благоприятном случае толщина корпуса обоймы сальника будет 2 мм. Ещё нужно место на слой припоя.
В общем, работа не то что-бы не осуществимая, но и не совсем простая.
Да и магазины не мониторил, вполне может оказаться, что у нас в наличии с наружным диаметром на 26 не будет. А следующие уже на 29 и 30 мм идут.
- Тимур
- Старожил
- Неактивен
Re: Мечта детства.
CustoмBicyclь пишет:
кронштейн каліпера занадто масивний, треба піддати болгарському пілінгу.
Может и подпилю ещё. Пока вопрос в правильности геометрии самой вилки (выясница после пробных заездов).
Ну и с эстетикой у меня не важно (если предыдущий вариант вилки видели — дальше можно не объяснять
). Может так получиться, что после подпиливания что-то уж сильно страшное выйдет.
Кольца меньшего сечения посмотрю.
ghfijhg пишет:
А сразу стойки под калипер не захотели сделать, ну чтоб без переходника,
Для предыдущей вилки делал.
Кронштейн изначально предполагался под пайку, но реально остался на сварных прихватках.
В дальнейшем перешёл на пластину. Однозначно причину назвать не могу Скорее всего с пластиной проще экспериментировать. Ну и для сварки полуавтоматом пластина как-то предпочтительней (организация пайки твёрдым припоем, для меня настоящее приключение
).
Добавлено: 18-06-2019 07:46:16
Ещё замечание по поводу каретки защищщённой от грязи резиновыми кольцами в обойчах.
Теперь стало несколько проблематично выставить зазор в подшипниках. Малый люфт очень не просто почувствовать.
- Тимур
- Старожил
- Неактивен
Re: Мечта детства.
Покрутил немного каретку, или смазка по колечку рампределлилась, или резина притёрлась, но стало гораздо легче вращаться.
- tork
- Старожил
- Неактивен
Re: Мечта детства.
Тимур, класное решение с чашками
Благодаря вашей идее , придумалось техническое решение (как исключить токаря) поставить резиновые проставки(пыльники) между шатуном и чашкой. надо просто мягким припоем заподлицо залить выступы под ключ, ну как бы сделать привалочную плоскость)
- tork
- Старожил
- Неактивен
Re: Мечта детства.
И с регулировкой тогда будет проще.
- Тимур
- Старожил
- Неактивен
Re: Мечта детства.
Благодарю!
tork пишет:
(как исключить токаря) поставить резиновые проставки(пыльники) между шатуном и чашкой
Припой рулит! Если чашки хорошо оцинкованы — припой просто отлично кладётся.
У меня вообще изначабыла мысль углубление под кольцо (на глубину паза для ключа) в самой чашке проточить
. Нужно было на круглошлифовальный станок попробовать напроситься.
- tork
- Старожил
- Неактивен
Re: Мечта детства.
Я тоже думал долго, как....??. Но вы просто победили припоем...
- Eclipse
- Старожил
- Неактивен
Re: Мечта детства.
Тимур пишет:
У меня вообще изначабыла мысль углубление под кольцо (на глубину паза для ключа) в самой чашке проточить .
Изнутри чашки и под сальник (аля 17*24), тогда и для шаров место останется.
Diesel power
#746 18-06-2019 08:57:44 (18-06-2019 09:13:29 отредактировано tork)
- tork
- Старожил
- Неактивен
Re: Мечта детства.
Eclipse, не берутся их токаря точить, матом ругаются
и говорят, ты такую ху хорошую фигню больше не приноси
(я про чашки ссср говорю.)
- Eclipse
- Старожил
- Неактивен
Re: Мечта детства.
Мыши плакали, кололись, на продолжали жрать кактус. Мне точили
Diesel power
- Юрий
- Заблокирован
- Неактивен
Re: Мечта детства.
Тимур, а если зазор в каретке выставлять без пыльников, сделать отметки-риски, как встали прорези в конусе и контргайке и потом уже закрутить с пыльниками до этих рисок?
Это только предположение.
- tork
- Старожил
- Неактивен
Re: Мечта детства.
Eclipse, мне точили тоже, но камнем шарошили (растачивали под шарики 6,35). Резец сказали не берет, и база нарушается если резцом(супер точно ось не поймать уже, ... чашка изготавливается за один установ )
- mk011
- Опытный
- Неактивен
Re: Мечта детства.
tork, они говорят не так: приносишь чашки — приноси и дополнительный резец. В принципе их можно отжечь, а потом заново термообработать.
