Всем привет). Решил поделиться своими наработками по восстановлению геометрии беговых дорожек. Может кто то такое уже и придумал, но я не встречал.
Как то меня осенило, что беговые дорожки можно не резать и не шлифовать, а притирать

Началось всё со втулки хвз с большим фланцем переднего колеса, на стальной основе которая. Я взял радиусомер и замерил радиус беговой дорожки, он оказался всего лишь 3мм. Да да, при шариках 5мм, радиус беговой дорожки как у шариков 6мм. В общем я купил китайскую ось с конусами для втулки хвз украина (лучше их использовать ибо они мягкие довольно) в качестве притира, взял шарики 6мм и притирочную пасту для автомобильных клапанов. Собрал втулку и вращал, периодически подтягивая конуса. Через довольно таки не малое время, но все же, вся поверхность беговых дорожек стала ровная, матовая и четко выраженая. Фото у меня нет ибо было довольно давно, мало что сохранилось, ну тут и без фото понятен принцип.

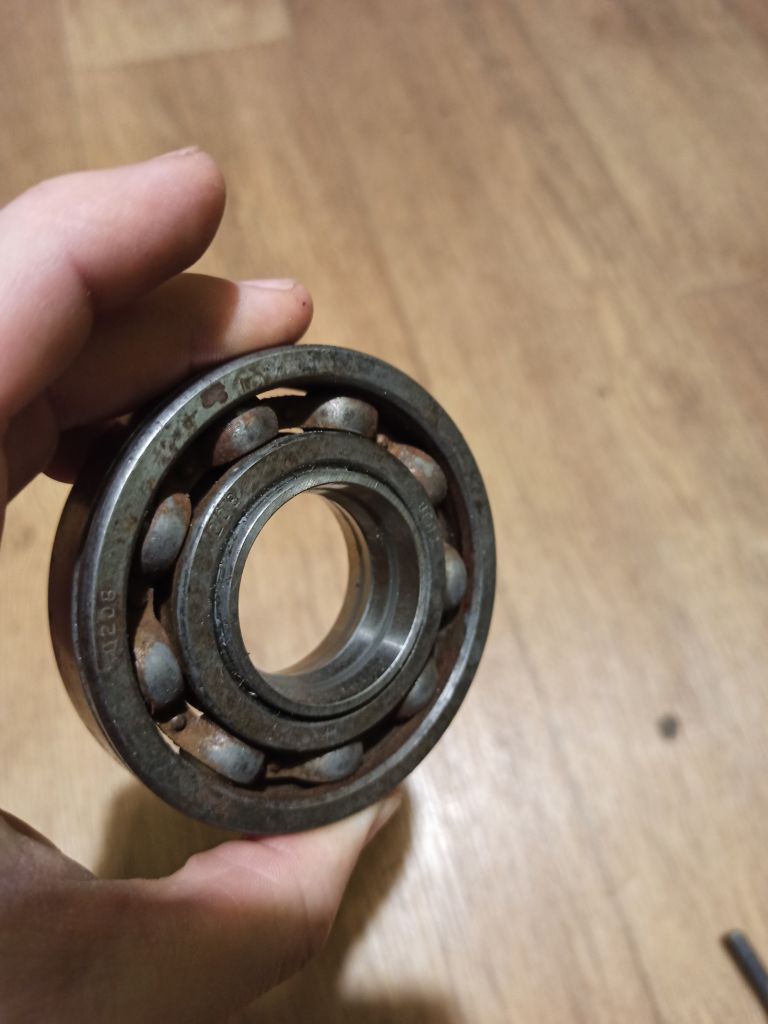

Дальше конуса. Померил их радиус беговых дорожек, он примерно 5 -5,5мм. Значит нужны шарики 11мм диаметром или близкие к тому. Но где взять втулку такого размера? Взял 208й подшипник, он у меня валялся, купил два самых простых подшипника с конусными роликами с наружным размером 40мм. Взял от них наружные обоймы, вставил во внутрь 208го подшипника, чтобы конуса обойм шли от центра к краям. Нашел шарики 11мм. Самое сложное в этом оказалось собрать всё в кучу. Во внутрь импровизированной втулки набил густую смазку,  на нее вклеил шарики, вот только не помню количество, наверное по 5шт на строну. Затем ось и на ней два конуса, которые нужно восстановить и затянул их до упора в шары. После этого смазка вымывается, а вместо нее абразивная паста. Ось с конусами вращается, периодически подтягивается.

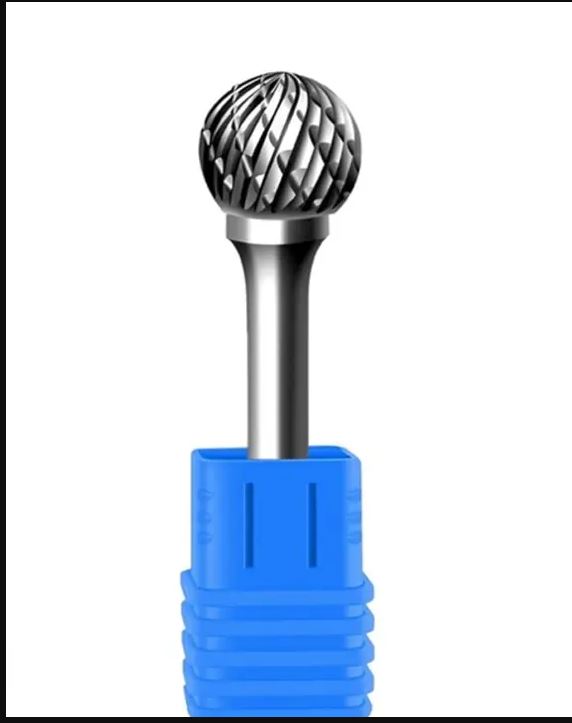

Но и это не всё. Есть у меня проэкт на базе итальянской рамы и там размер каретки 36х24. Когда то давно купил себе и шатуны вместе с такой кареткой. Беговые дорожки в питтинге, типа на выброс, но, решил попробовать своим методом их восстановить ибо купить их почти нереально, а цены... сами знаете. Радиус беговых дорожек конечно не 5,5, но близкий к нему, потому взял все те же 11мм шары. Сначала саму чашку закребил на болт и зажал в дрель, а беговую дорожку выгрыз шарошкой диаметром 10мм, пока не убрал все каверны.

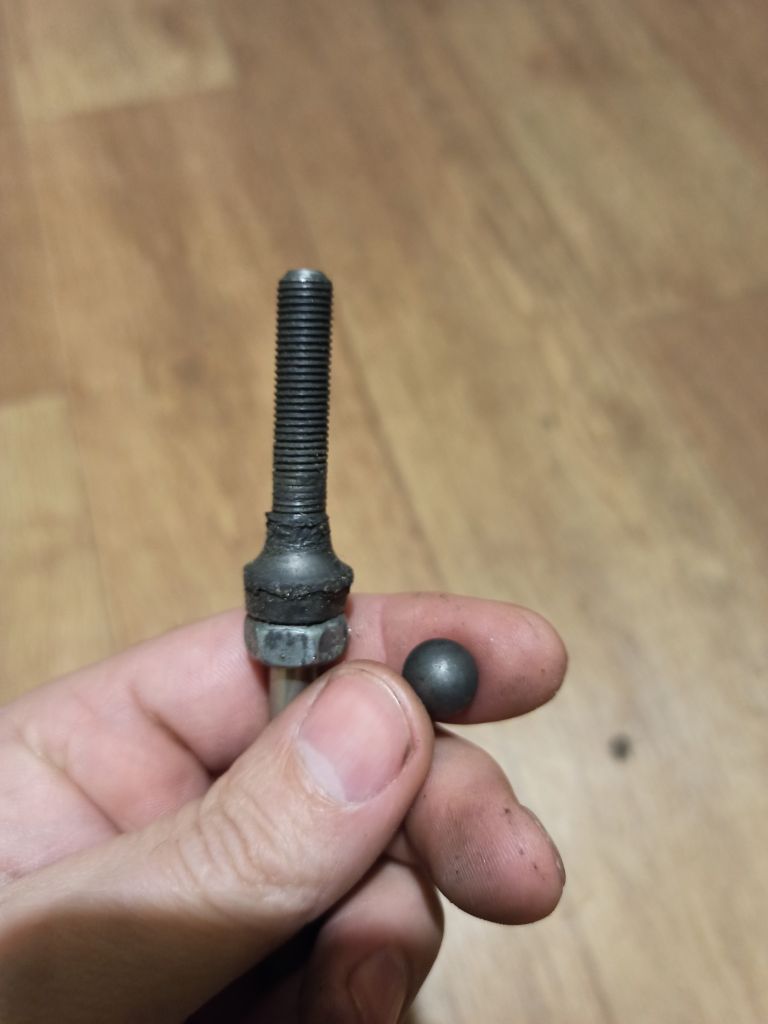

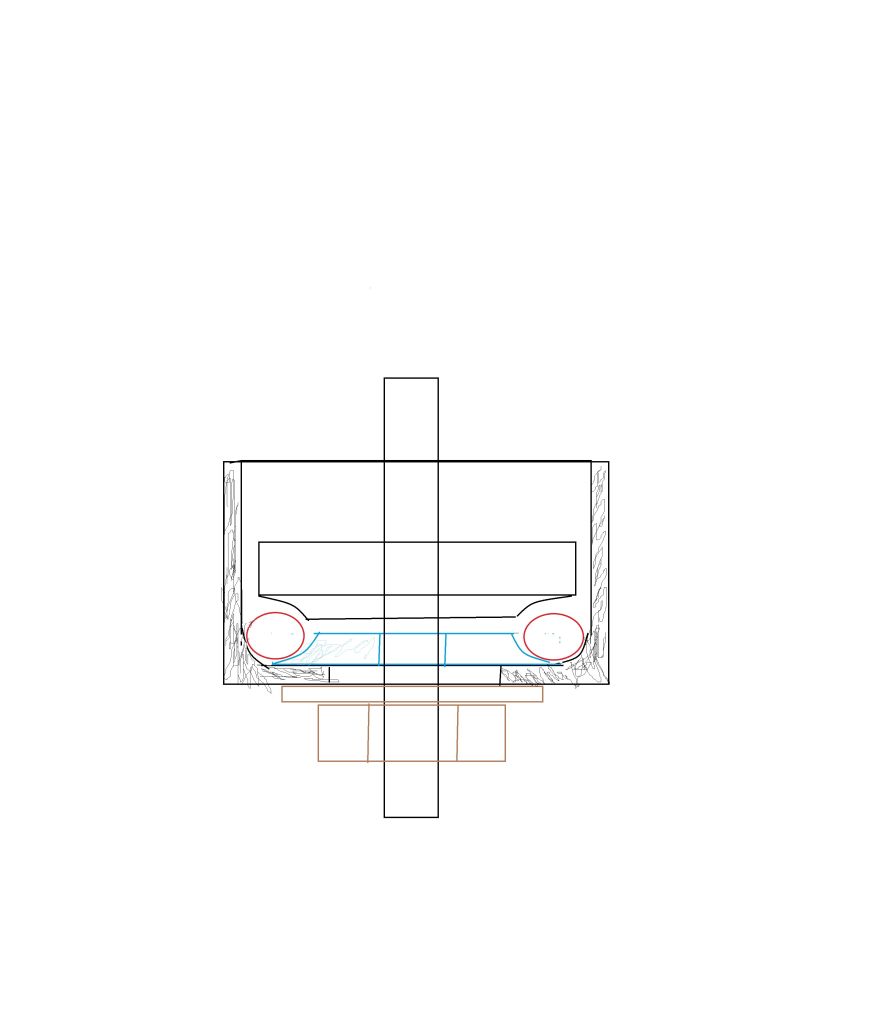

Потом по проверенной схеме, внутрь чашки ложится 3 шара 11мм, вставляется болт с конусом (китайским), с другой стороны поджимается гайкой и вращается дрелью. Использовал на этот раз алмазную пасту, так как твердость беговых дорожек была очень высокая, надфиль не оставлял рисок. Но правда шарики не хотели центроваться ни как, потому внутрь чашки еще алюминевую шайбу 6мм положил, по крайям той же фрезой сделал форму. Схематически изобразил. Так же фото конуса и шара после работ с чашкой. Фото самих чашек не делал ибо это было с год назад, не интересно было сохранять. Ну, как есть. Могу сказать что с поверхности чашек снял где то 0,5мм, около того, но твердость осталась. Крутится каретка просто изумительно как и та втулка крутилась так же. Там помню затягивал конуса что не оставалось люфта, но вращалось всё очень плавно и мягко, а если сделать норм зазор, то просто как спинер крутилась.

В общем я поделился самим принцпом восстановления геометрии, при чем в достаточно высокой соосности. Этим методом можно восстановить практически безнадежные детали, если закаленный слой достаточный для этого.

Конуса я вывел, метод работает. После прирезания шарошкой чашек, поверхность не имега геометрию круга. Это было видно после первых проходов шарами с пастой. Я пару часов наверное притирал шарами пока не получил четкую окружность с равномерной радиусной поверхностью. А вот просто отполированные конуса явно не имели правильной геометрии ибо чувствовалось подергивание при вращении. Это примерно как взять брусок и шлифовать поверхность, если там есть ямка, то чтобы её убрать таким методом, прийдется снять равномерно всю поверхность. А полировка как раз сглаживает края у ямки, делая ямку большего размера, но не видимую глазу. Шар не может провалиться в ямку, так как опирается на поверхность выше и ниже её и пока он не сотрет эту поверхность, то ямка не уберется. Повторюсь, метод рабочий, я такими образом вывел две втулки с конусами и каретку.

Добавлено: 24-11-2025 21:33:11

Я вообще то написал что снял основной слой шарошкой, а шариками довел геометрию.

Дело ваше, ни кого не заставляю, поделился опытом. Повторюсь, что вначале попробовал восстановить методом из начала темы, не вышло. Многое зависит от величины повреждений. Если есть питтинг, шлифовка, полировка не дает хороших результатов. Они то возможны, но без гарантий. Для этого лучше подойдет токарка. Если взять мою каретку, то для её проточки нужен точный токарный станок (попробуй найди сейчас), желание токаря сделать оправку и переточить резец нужным радиусом. Всё это можно, но цена вопроса,а тем более в случае неудачи, будет точно не меньше покупки новой дорогой детали. Исходил из своих возможностей и желаний.
