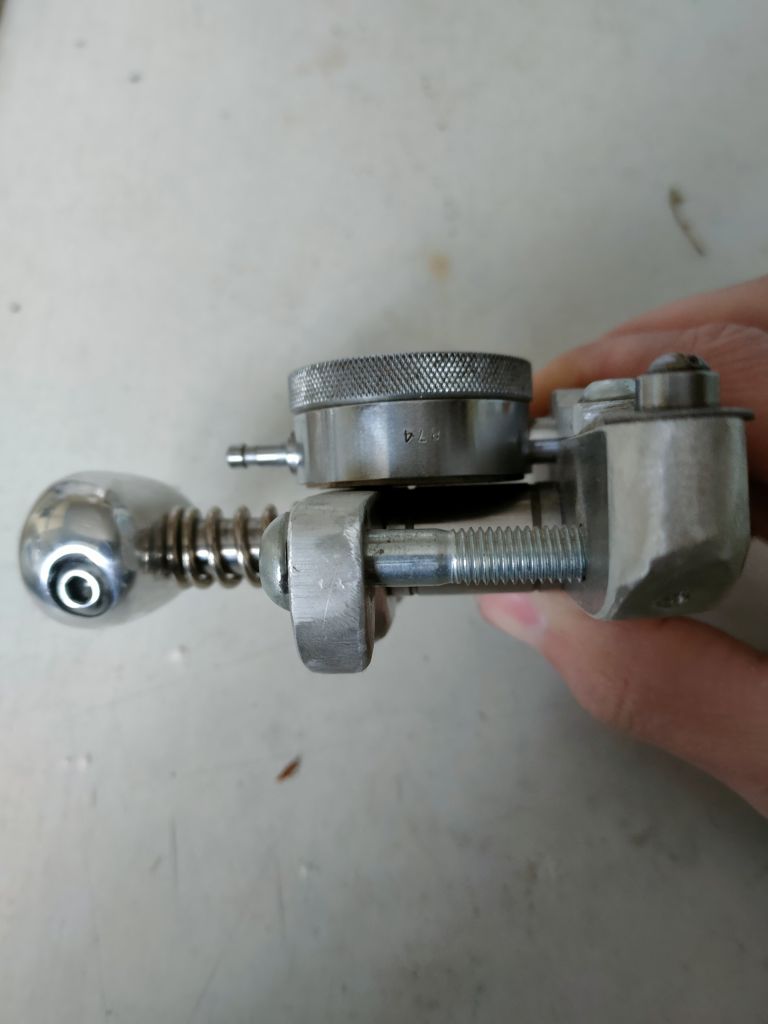

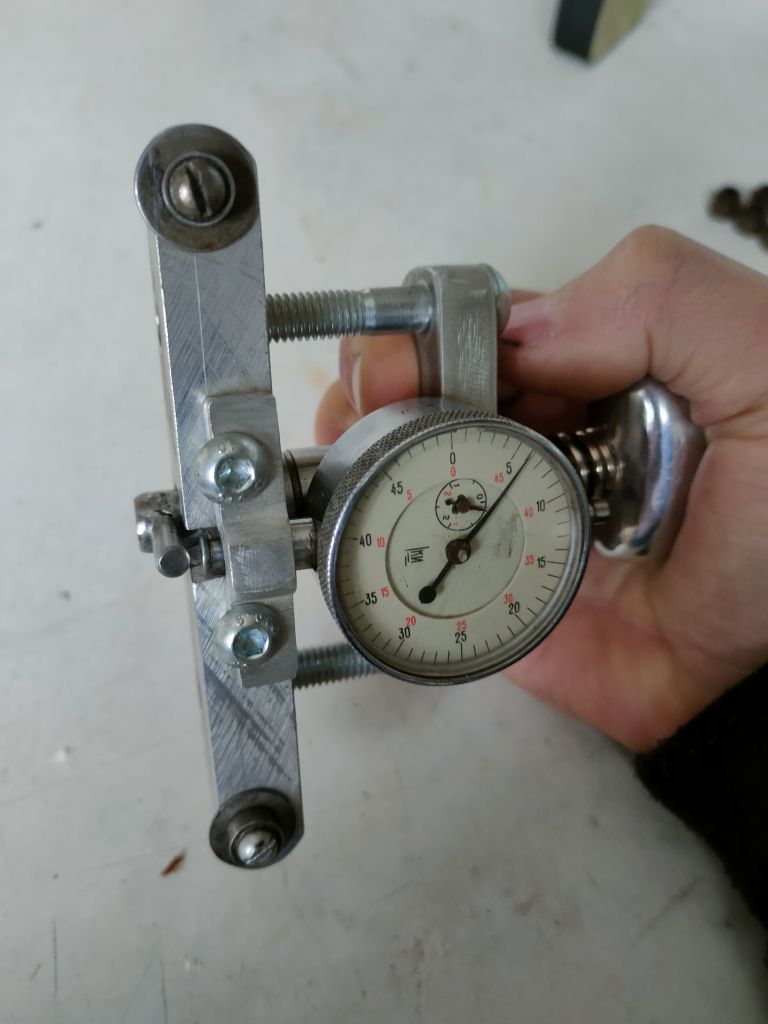

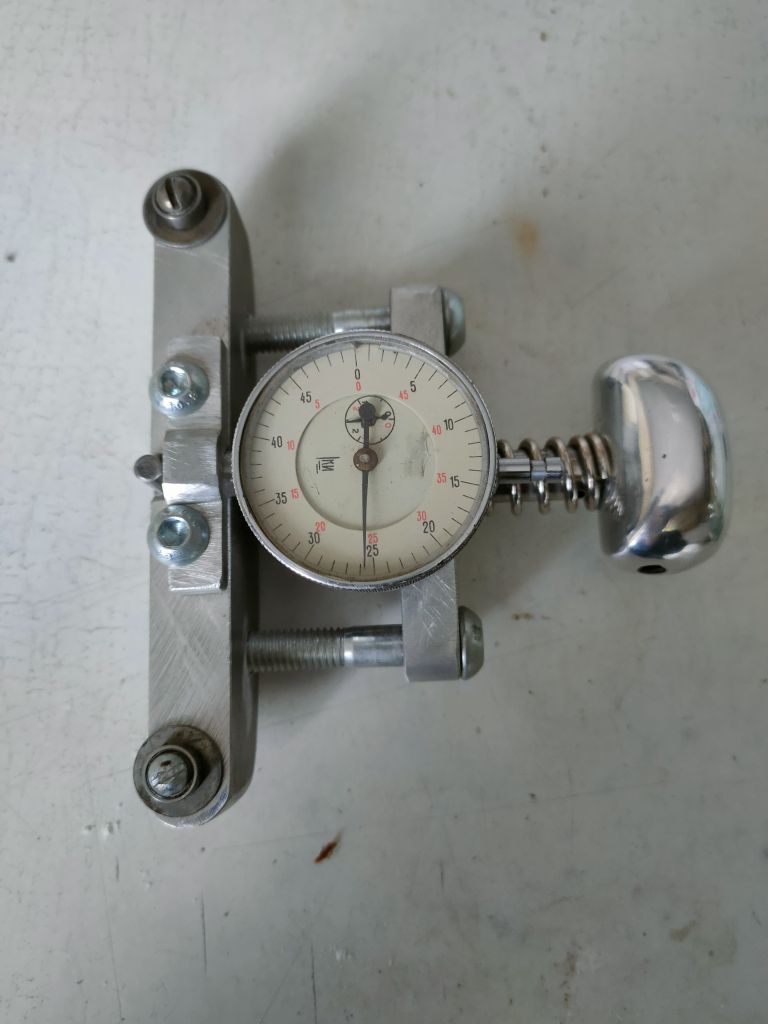

Добрый день, коллеги). С новогодними праздниками. Решил показать свой тензометр. Сделал его как и все из того что было в мастерской под руками). Ну почти, линейный подшипник пришлось купить, а так же купил индикатор маленького размера, больших у меня много, но хотел компактности, а главное точности инструмента. Я довольно много сталкивался и продолжаю сталкиваться с измерениями в сотку и знаю что залогом точности измерений является жесткость конструкции, а так же минимальные сопутствующие усилия типа трения. Потому и выбрал линейный подшипник.

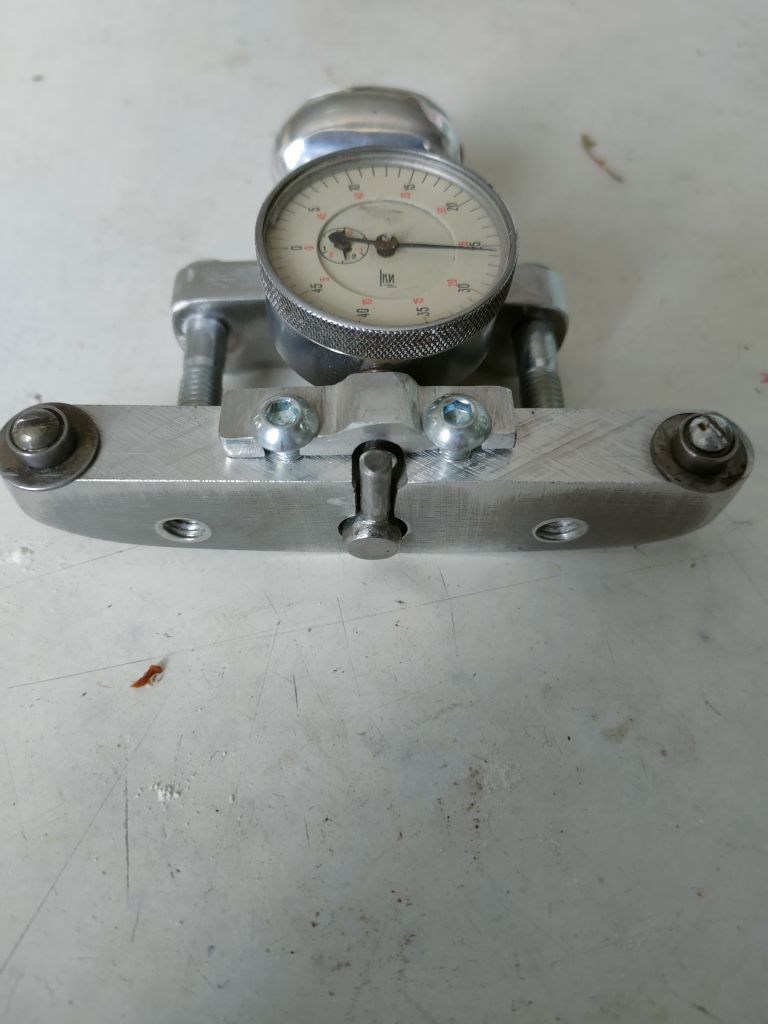

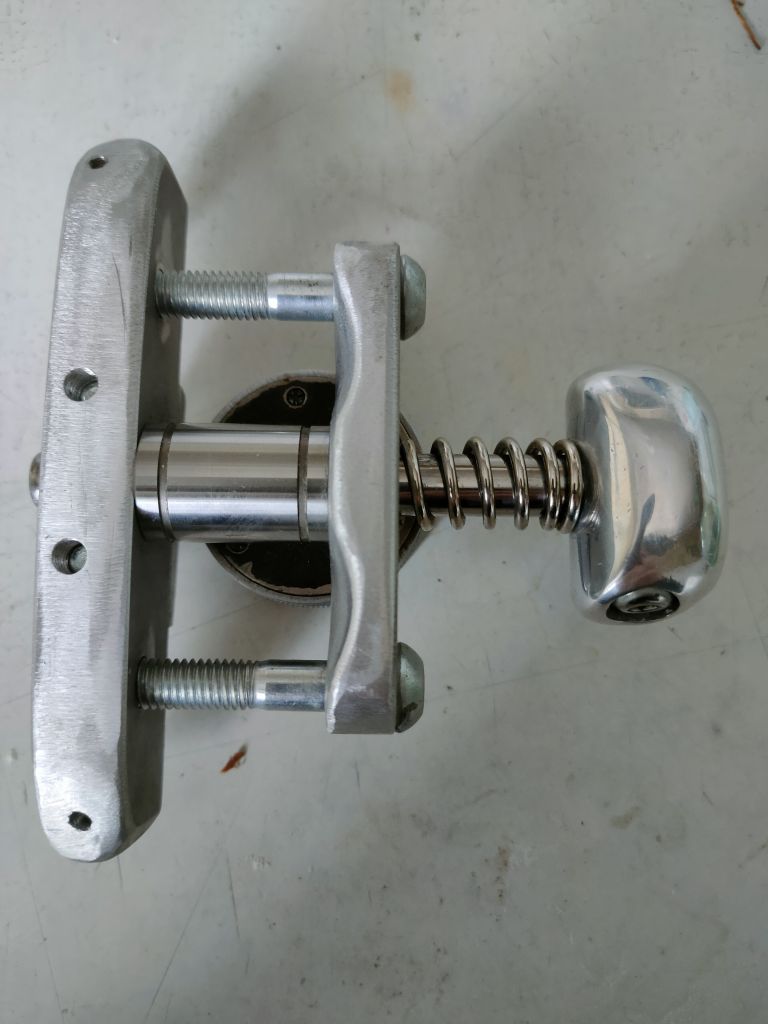

Материал алюминия дюраль 14мм и 10мм толщиной. Линейный подшипник под каленную 10мм ось. Пружина примерно 2,5кг, выставлена так чтобы не касалась оси. Набалдашник тоже алюминий, допиливал под свою ладонь. Два маленьких подшипника для опоры под спицу- 4х9х4. Тоже давно лежали без дела. Шайбы под подшипниками нужны чтобы спица не касалась рамки. Расстояние осевое между ними 100мм.  Я его не тарировал на конкретные кг. , хотя по началу такие мысли были, это оказалось лишнее. Главное это натянуть спицы равномерно до 5 соток отклонения скажем на спицах стороны звезд и до 10 соток с противоположной стороны. На переднем колесе так же примерно 5-10 соток прогиба. Хотя точность инструмента позволяет ловить 2-3 сотки. По опыту этого достаточно чтобы колеса оставались ровными годами эксплуатации. Проверял так же натяжку спиц у людей, сделанные в мастерских тупо на глаз без инструмента, там отклонения в пол мм бывают.
