Re: Чертёжный кабинет

tork пишет:

Наш Коллега про токарные работы эссе написал

Это?

Re: Чертёжный кабинет

Благодаря коллеге Dan появился  чертёж трекового фланца задней Втулки В54, если нужен файл для ЧПУ станка спрашивайте в лс

Чертёжный кабинет

Разыскивается:
колеса/втулки/резина на В-22//зд бордовое крыло на В-31/32//
зд колесо/втулка, седло, клещи, зд перекидка на В-54, трубки..

Re: Чертёжный кабинет

newformat.13 пишет:

Благодаря коллеге Dan появился  чертёж трекового фланца задней втулки…

Отлично! ЕСКД, ё-моё, прекрасно!  img/bs

P.S. И хорошо бы по возможности ещё и векторный pdf выкладывать.

«Lady Coral» • ХВЗ В-22 (1954 г.) | «Львів'янка» • ЛВЗ В-22 (1955 г.)
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-134 (1971 г.)

Re: Чертёжный кабинет

newformat.13, это хорошо img/ay , но я не смог представить ситуацию, когда нужен только правый фланец без левого img/bk. Намек понимаете img/ap ?

Re: Чертёжный кабинет

LjAlex, понимаю вас, но хочу заметить, что например есть двух сторонняя Втулка с глухарями с обоих сторон, есть например и наш В54 с убитым правым фланцем, а так же туристовская Втулка, которая превращается во втулку В54. Вот так вот, коллега img/ag

Разыскивается:
колеса/втулки/резина на В-22//зд бордовое крыло на В-31/32//
зд колесо/втулка, седло, клещи, зд перекидка на В-54, трубки..

Re: Чертёжный кабинет

LjAlex, так это ж 2 экземпляра, и правый и левый
круто когда два разных кога можно накрутить и "переключать передачи" переворотом колеса.
Это вам не лоховский флипфлоп фикс-фри, это труйный фикс-фикс даблспид)  img/ay

newformat.13, опередили меня  img/thank

Условно пилотируемый вело-диверсионный модуль "Семен-1"
Мой террариум

Re: Чертёжный кабинет

newformat.13 пишет:

а так же туристовская Втулка, которая превращается во втулку В54.

Про эту? Кто-то пробовал её разбирать?
Чертёжный кабинет

Re: Чертёжный кабинет

Кирилл, разбирал другую, с которой чертеж фланца, если не брать во внимание разность влияния темперетур на расширения разнородных металлов, в данном случае алю и сталь, то все абсолютно то же самое! Нагреваем фланец и выпресовываем..

Разыскивается:
колеса/втулки/резина на В-22//зд бордовое крыло на В-31/32//
зд колесо/втулка, седло, клещи, зд перекидка на В-54, трубки..

Re: Чертёжный кабинет

По просьбам коллег, да и ввиду того, что сам бы заказал несколько штук.

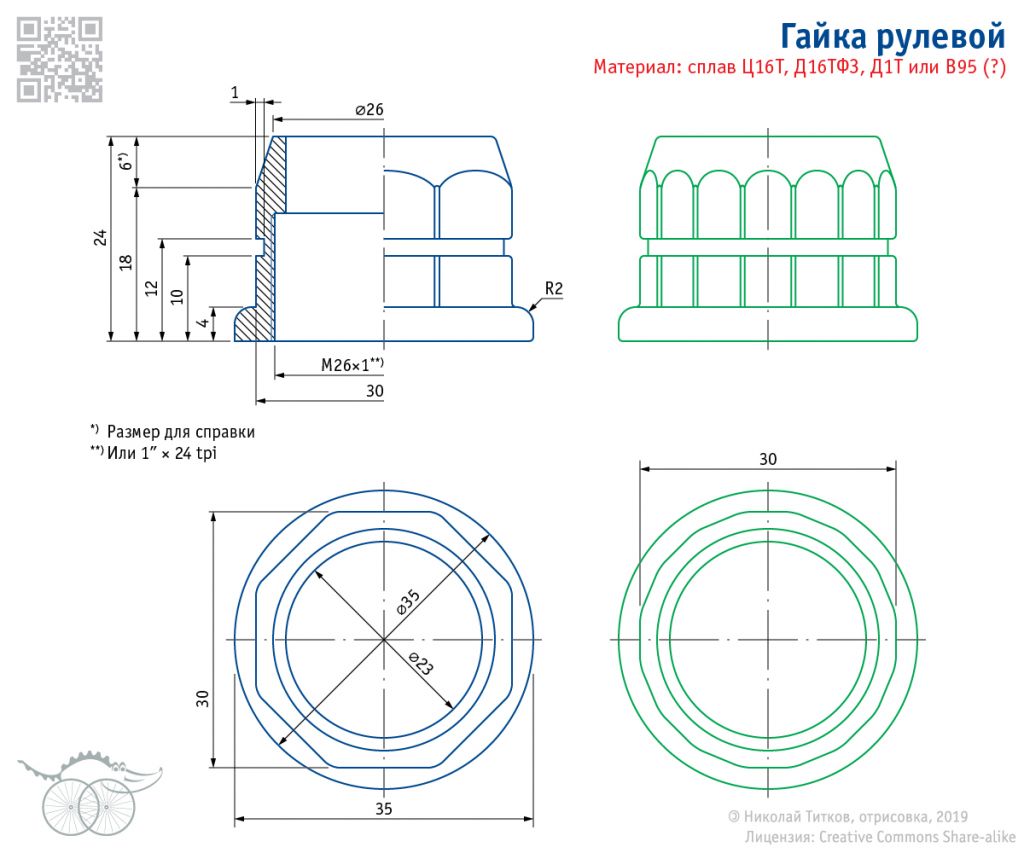

Гайка рулевой. Собственная разработка. В зависимости от нарезанной резьбы может быть использована и для «дюймовых», и для «метрических» рулевых.

Под вопросом материал для изготовления. Привёл те, что были рекомендованы для изготовления корпуса моновтулки.

Чертёжный кабинет

Ы формате PDF  197.3 Кб  (18)

Как и обычно, критика решительнейше приветствуется.

P.S. Зелёным, справа, обозначен вариант с 16 гранями. Ну, чисто для эстетствующих деятелей. img/ap

«Lady Coral» • ХВЗ В-22 (1954 г.) | «Львів'янка» • ЛВЗ В-22 (1955 г.)
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-134 (1971 г.)

Re: Чертёжный кабинет

NOT,
Надо бы сделать чертеж именно семигранной гайки, для тех, кто в теме.
Отличный сувенир получится  на всяких общественнвх мероприятиях вручать.

Re: Чертёжный кабинет

Пафнутий пишет:

Надо бы сделать чертеж именно семигранной гайки, для тех, кто в теме…

Ага! Тоже думал над этим и обязательно сделаю. img/bs

P.S. Хотя под такую гайку надо бы по уму специнструмент выточить.  img/ag

«Lady Coral» • ХВЗ В-22 (1954 г.) | «Львів'янка» • ЛВЗ В-22 (1955 г.)
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-134 (1971 г.)

Re: Чертёжный кабинет

NOT пишет:

критика решительнейше приветствуется

NOT, мне не нравится гаечный ключ на 30, который придется с собой возить.

Spoiler

Ну и размеры как нанесены на чертеже, но об этом уже завтра, надеюсь.

Re: Чертёжный кабинет

LjAlex пишет:

NOT, мне не нравится гаечный ключ на 30, который придется с собой возить…

Это идея: предусмотреть ещё и пазы для стандартного ключа-семейки (который для секционных гаек).

Насчёт размеров: ну нет у меня CAD-программ, ручками всё приходится, ручками. Хотя, конечно, с этим надо что-то делать.

«Lady Coral» • ХВЗ В-22 (1954 г.) | «Львів'янка» • ЛВЗ В-22 (1955 г.)
«Зелёная Леди» • ЗИФ В-21В (1969 г.) | «Лисапетка» • ХВЗ В-555 (1971 г.)
«Чёрный Грач» • ХВЗ В-134 (1971 г.)

Re: Чертёжный кабинет

Нужен ли чиртежик ключа для отворачивания контргаек рулевого выноса разных ашанбайков + педали + чашки каретки?
Тут прикол в том что вырез под гайку педали сделал в середине ключа, ибо уже нескольким вполне качественным ключам свернул "челюсти"... Сила есть... img/ah

Spoiler

если у жены выпрошу, она чертила, я сочинил  img/ah
Еще на подходе к изготовлению ремонтно-запасной универсальный петух. Ну, если в пути собьете наотмашь переклюк задний , а доехать надо. Вообще-то он продается в велоолимпе, но я посчитал ширину маловатой.

ich liebe жизнь и обожаю хаос

Re: Чертёжный кабинет

CatRovacer пишет:

Нужен ли чертёжик ключа для отворачивания контргаек?..

Нужен, конечно!
