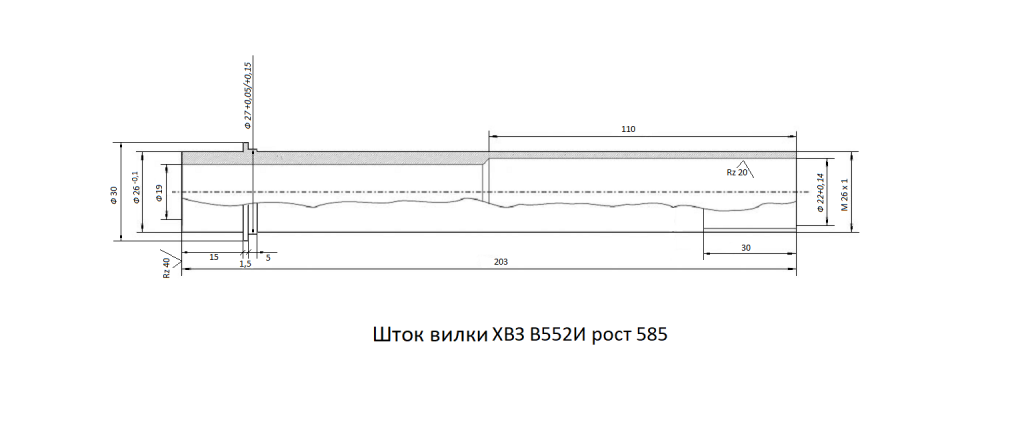

Вдруг кому пригодиться, эскиз штока с допусками, можно открыть в Paint редакторе и доработать размеры до тех, которые Вам нужны. Или снести бортик для упора кольца подшипника.

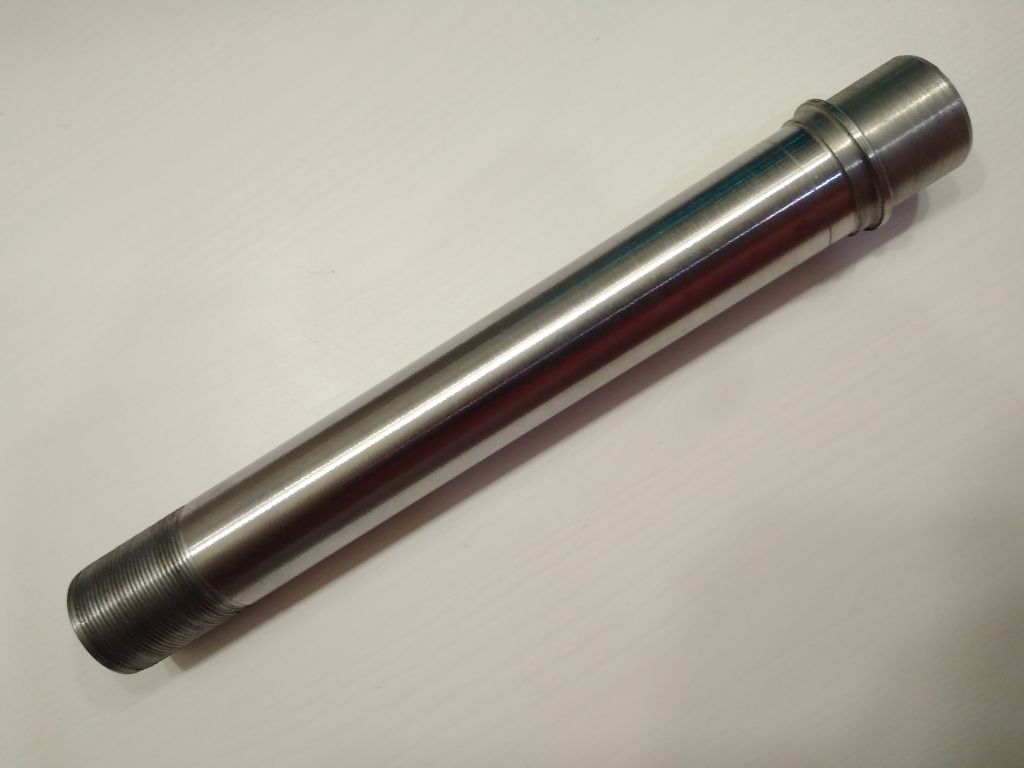

И результат по этому эскизу.

Добавлено: 20-03-2021 11:43:09

Если кому-то надо, пишите (гайка подшипника и колпачковая гайка, шток вилки).
Мне такая экзотика без надобности. Во всяком случае сейчас.

Продублируйте пожалуйста чертеж в чертежом кабинете

Рад за молодого человека.
Лучше попробовать сделать и пожалеть, чем всю жизнь жалеть что ни разу не попробовал сделать.

С красивой покраской успеть можно всегда.

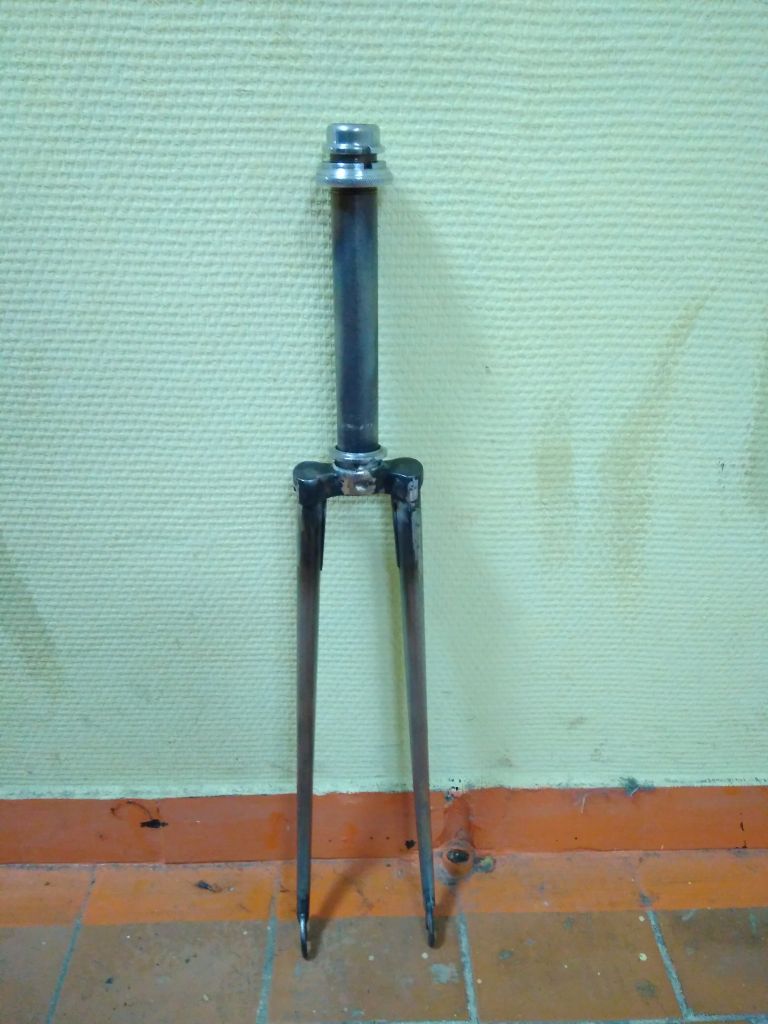

Собрал вилку, припаял шток.

Наличие упора посадки подшипника на штоке значительно упростило задачу.
Корона сама по себе от пережитого ранее окривела — плечи короны не в одной плоскости, остатки пояска подшипника кривые и исправить это без проточки не представляется мне возможным.
Шток новый с пояском-упором просто вставил до конца в корону, выставил по осям и запаял.
Перед установкой штока, облудил припоем место посадки, это сильно помогло при пайке, упростило процесс.

Добавлено: 23-03-2021 20:54:23

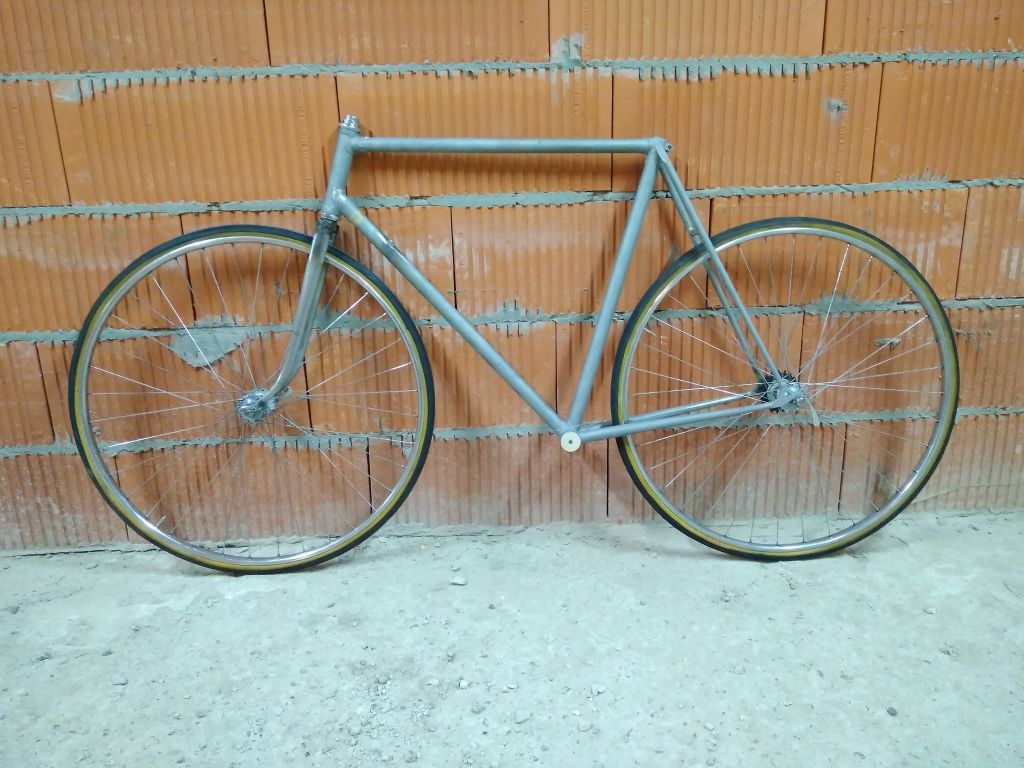

После пайки сразу прикинул вилку к телу (раме).
Учитывая, что посадки подшипников на шток сделаны фактически на токарке (соосность гарантирована), то проблем с закусыванием и прочих прелестей несоосных подшипников не случилось.
Село все идеально.

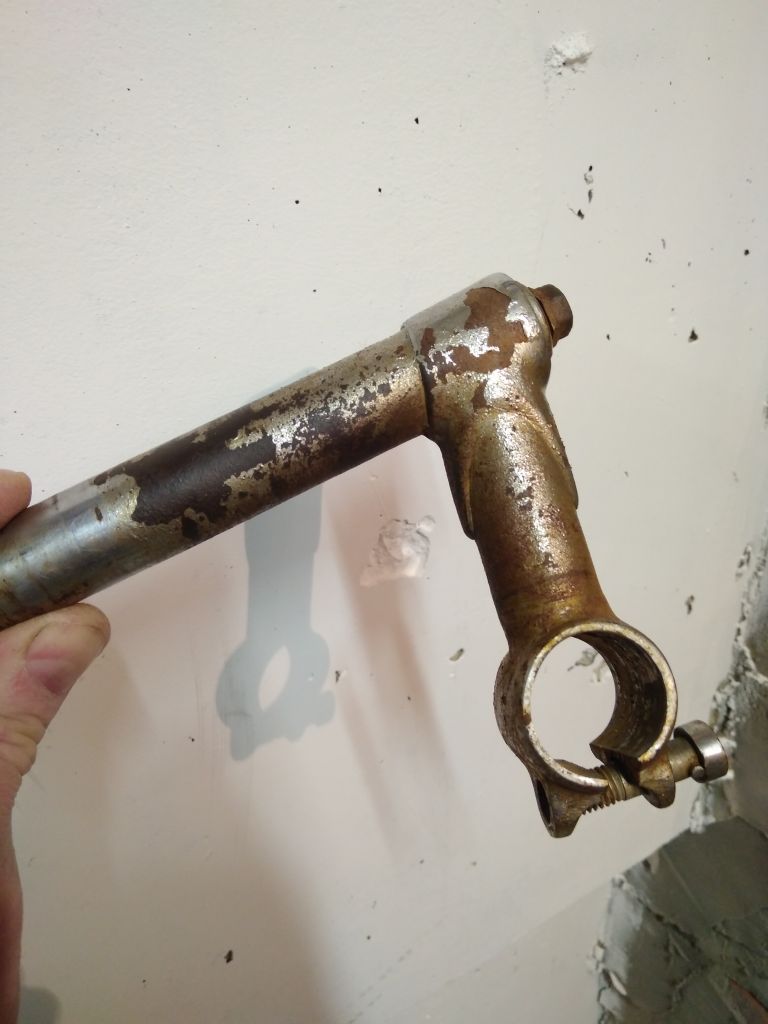

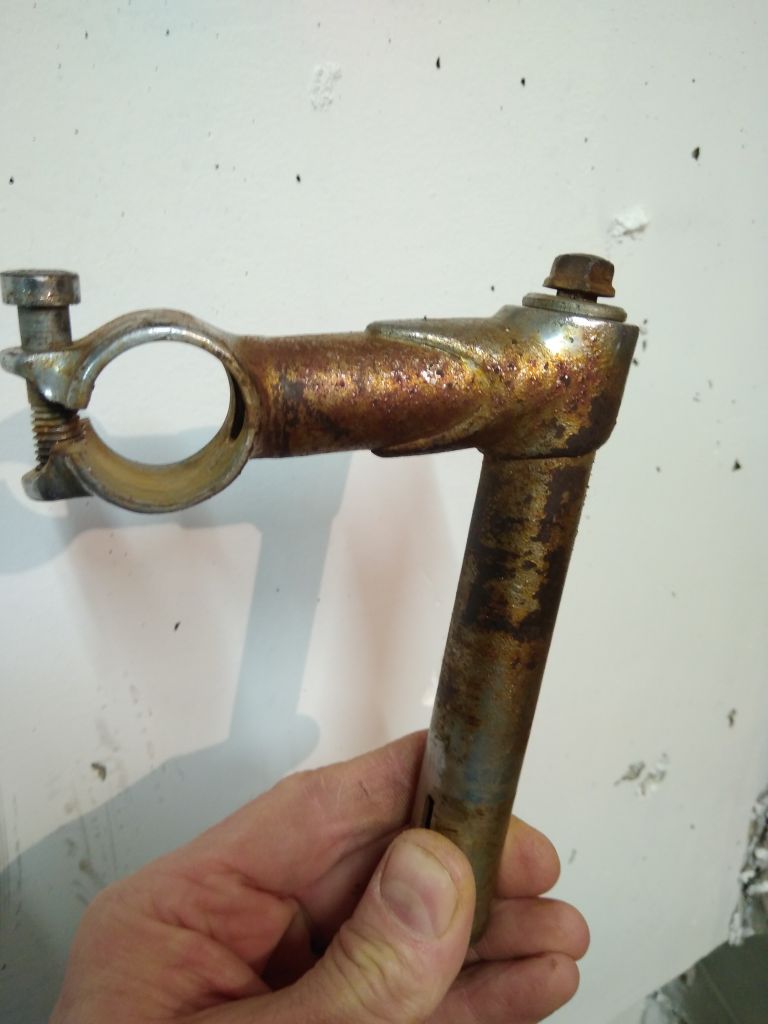

У Вас получилось хорошо снять хром именно из-за того, что вынос хромировали в пятницу вечером в конце декабря месяца . И кожура  хорошо отлипла от железа.

Но бывает, местами покрытие держится очень крепко. А местами облезло, или легко отстаёт. Это весьма подлый и коварный случай при очистке песком. Хром ведь намного твёрже стали. И если долбить песком в район границы голой стали и крепкого хрома — хрому хоть бы хны, а сталь будет кушать.

По этой причине в своё время специалисты (правильные!) остановили обработку песком этой рамы.  Которая была покрыта никелем по голой стали. Легко слезла ровно половина никеля, а остальная — ни в какую. При этом песок начал подъедать сталь рядом.

Не без этого

Бывают на производстве такие дни — Семь пятниц на неделе и все в один день.

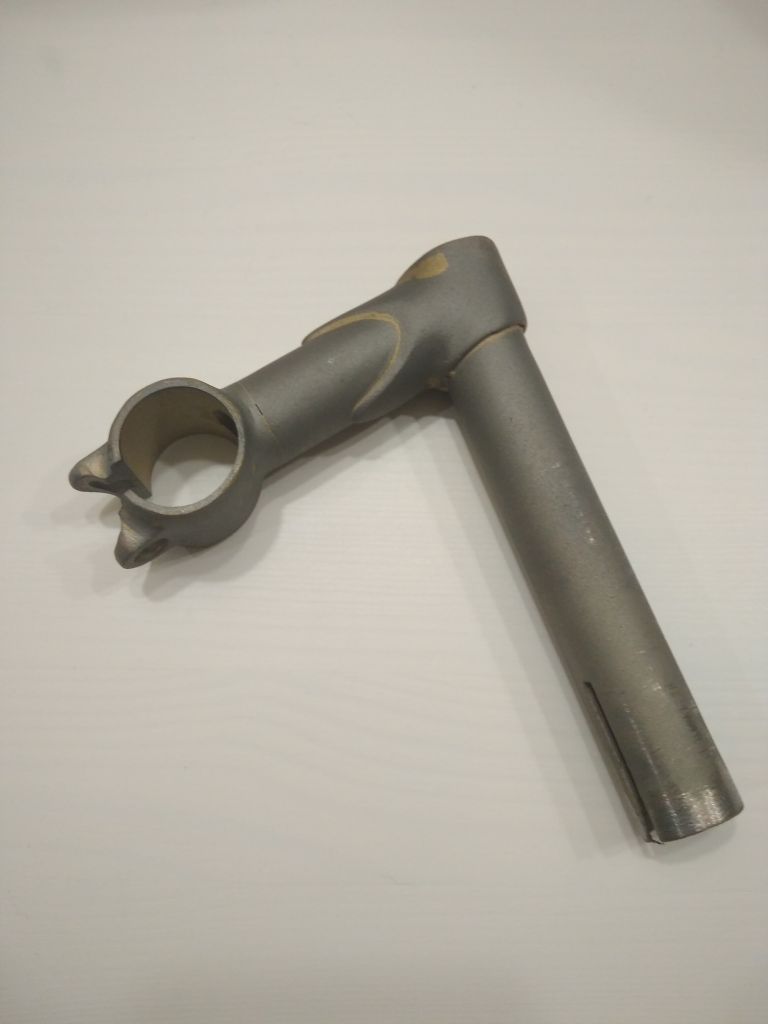

Эффект с местами-крепким хромом на вилке хорошо заметен. Все слезло и очистилось, но есть несколько пятен, которые только бархатным напильником аккуратненько шоркая удалось снять.

Пескоструйку из большого числа вариантов выбрал самую нежную — песок калиброванный, 0.3.
Только к ним теперь и обращаюсь.
Но если попросить — могут и дробью жахнуть...
